Bygningsbeslag
Vinkelbeslag

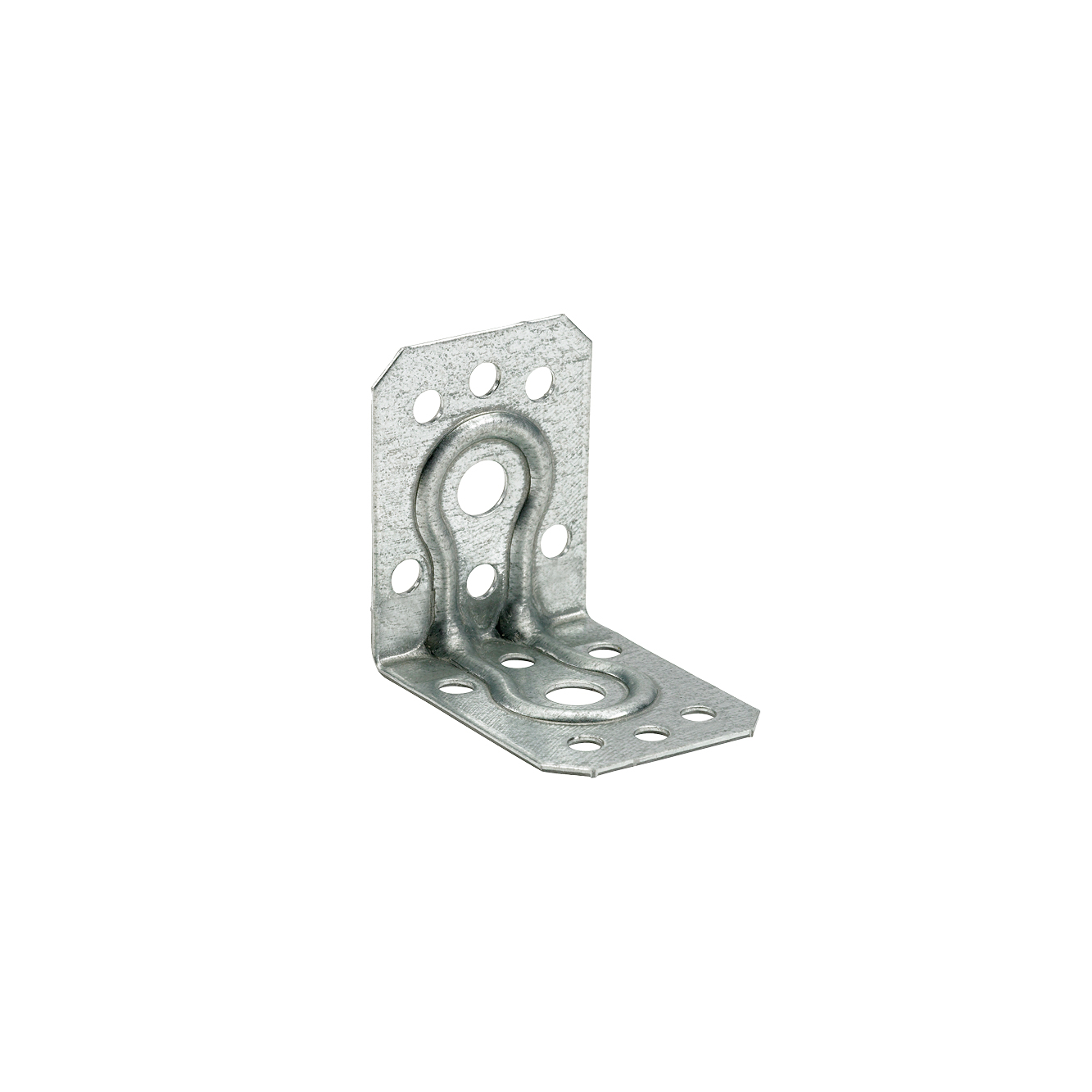

ACR4712

Vinkelbeslag

ACR4712 vinkelbeslag anvendes ved små tømmerdimensioner til træ-træ samlinger eller til samling mellem træbjælke og beton.

Der skal altid anvendes to vinkelbeslag pr. samling.

Teknisk datablad
Anvendelsesklasse 2

Produktinformationer

Billeder

ACR4712 beam beam montage

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm
  • Findes også i en rustfri udgave: ACR4712S

Fordele

  • Små og lette multifunktionsbeslag
  • Ny forbedret udgave af vinkel AC35350
  • Med dobbelt ribbeforstærkning

Applikationer

Samlinger

  • Træ-træ samlinger
  • Træ-beton samlinger

Anvendelsesområder

  • Anvendes i samlinger med små trædimensioner

Teknisk data

Dimensioner


Dimensioner

Art. nr. DB. nr. Mål [mm]
A B C t
ACR471215446634848371.25

Installation

Installation

Fastgørelse

  • Til fastgørelse i træ anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer
  • Til fastgørelse i beton anvendes en M8 bolt
ACR4712 beam beam montage

CAD og BIM bibliotek

2D

ACR4712

3D

ACR4712
