Vinkelbeslag - AJ | Simpson Strong-Tie

AJ vinkelbeslag anvendes til bjælke-bjælkesamlinger mm. i bærende trækonstruktioner, hvor der stilles store krav til bæreevnen.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 2

Tilgængelig i Connector Selector

Produktinformationer

Billeder

Egenskaber

Materiale

Stålkvalitet:
Galvaniseret stål S250GD + Z275 i henhold til EN 10346
Korrosionsbeskyttelse:
275 g/m² på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Fordele

Stærk vinkel i forskellige bredder

Applikationer

Samlinger

Træ-træ samlinger

Anvendelsesområder

I bærende trækonstruktioner, hvor der stilles store krav til bæreevnen

Teknisk data

Dimensioner

Mål

Art. nr.	DB nr.	Dimensioner [mm]				Huller flig A	Huller flig B
Art. nr.	DB nr.	A	B	C	t	Ø5	Ø5
AJ60416	5653126	164	84	60	4	8	7
AJ80416	5653324	164	84	80	4	11	9
AJ99416	5653332	164	84	100	4	12	11

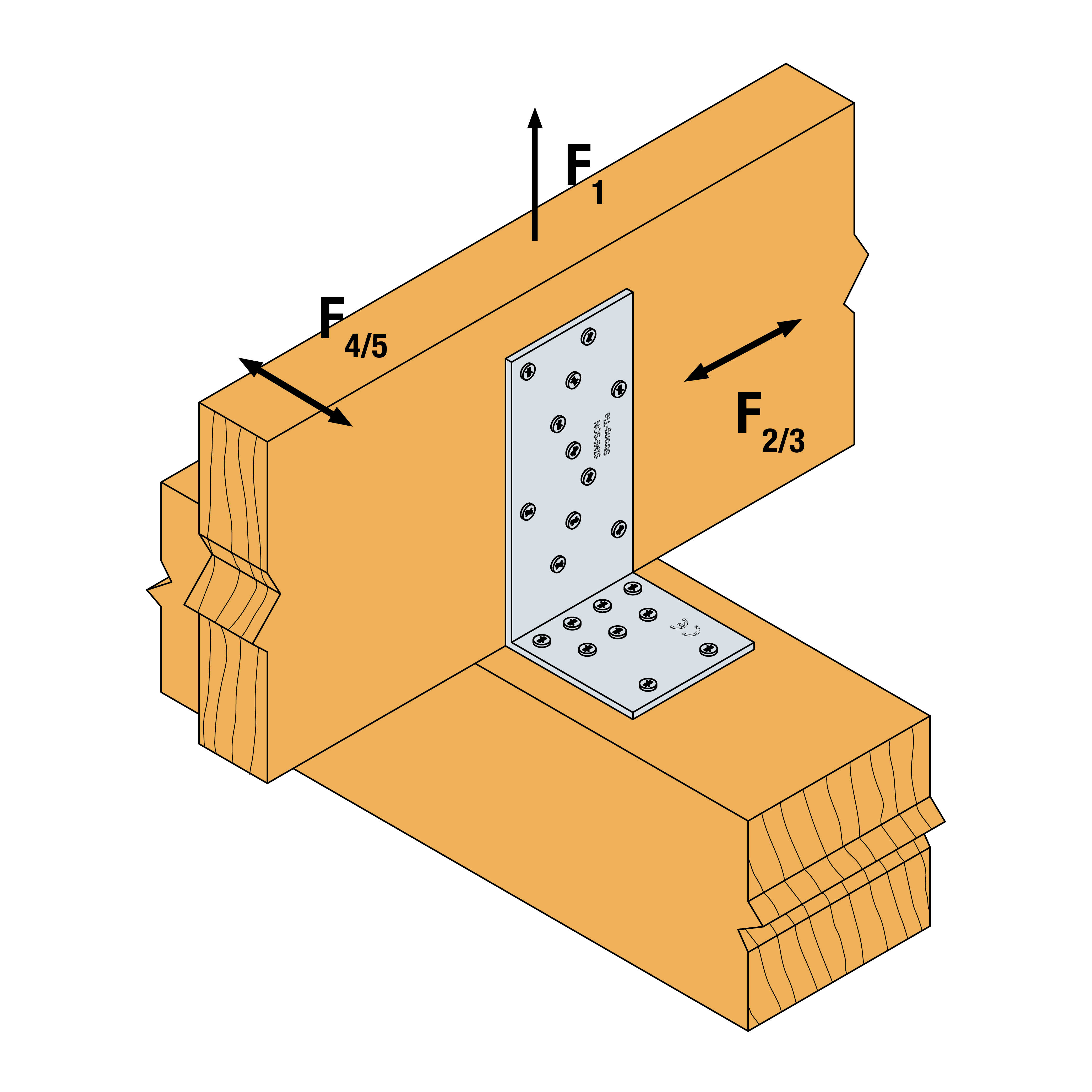

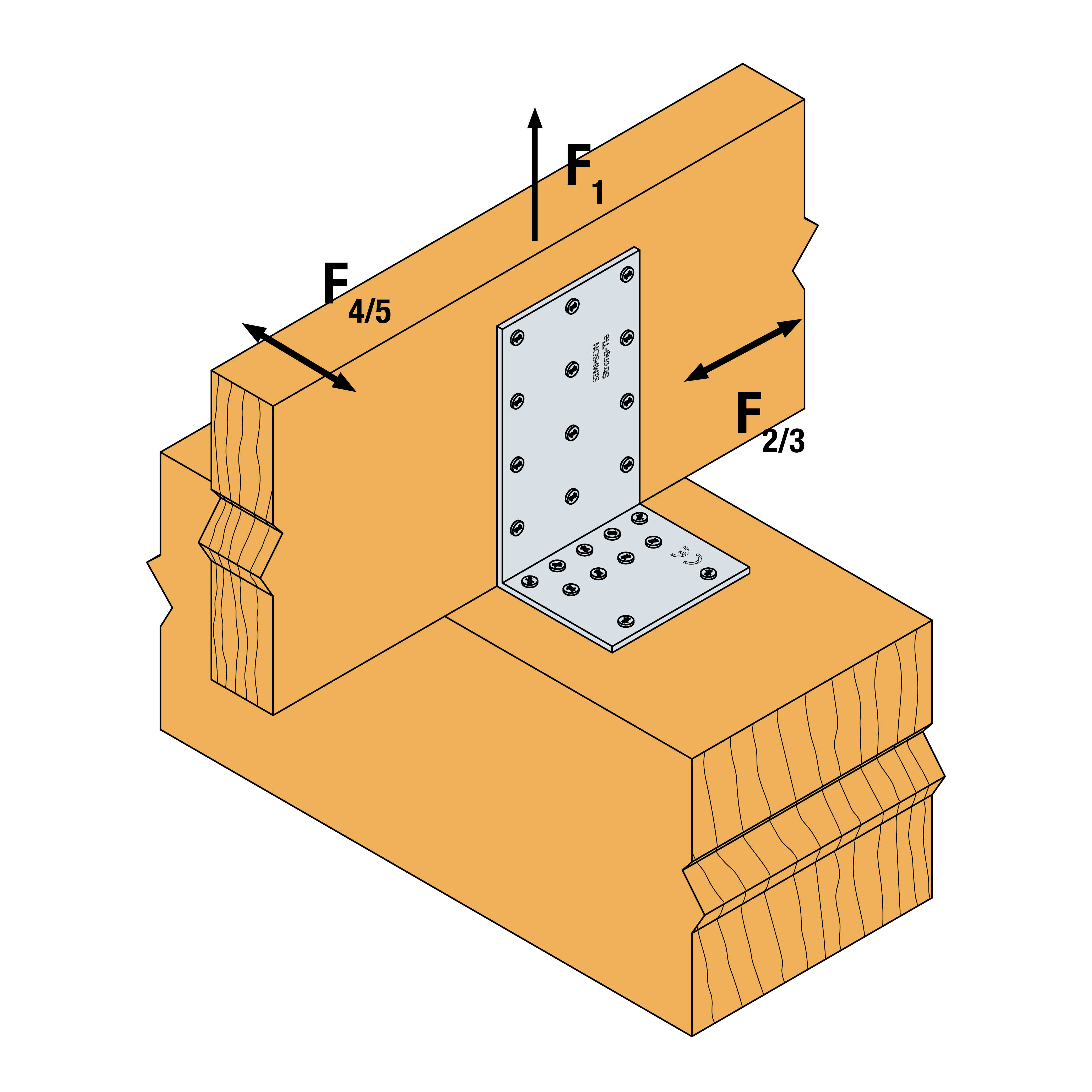

Karakteristisk bæreevne - Bjælke-bjælkesamling

Art. nr.	Udsømning				Karakteristisk bæreevne - 2 beslag pr. samling [kN]
	Flig A		Flig B		R_1,k	R_2/3,k	R_4/5,k *
	Antal	Type	Antal	Type	R_1,k	R_2/3,k	R_4/5,k *
AJ60416	8	CNA4.0x40	7	CNA4.0x60	11.1/kmod^0.2	7.8	4.1/kmod^0.25
AJ80416	11	CNA4.0x40	9	CNA4.0x60	15.3/kmod^0.2	10	5.5/kmod^0.25
AJ99416	12	CNA4.0x40	11	CNA4.0x60	19.3/kmod^0.1	13	7.1/kmod^0.25

* Bestemt for en bjælkebredde b = 75 mm og ekscentricitet e = 130 mm.

k_mod er modifikationsfaktoren for den lastgruppe, som den søgte bæreevne tilhører.

** Udsømning: Fuld udsømning med CNA4,0x40 kamsøm i den lodrette flig og CNA4,0x60 kamsøm i den vandrette flig. Hvis åsen er forhindret i at rotere, vil bæreevnerne R_1,k og R_2/3,k i en samling med kun et vinkelbeslag være halvdelen af tabelværdien. Hvis åsen kan rotere, se ETA.

Eksempel
2 vinkelbeslag AJ99416 i bjælke-bjælkesamling, lastgruppe: medium; k_mod = 0,8. Åsens bredde b = 100 mm. Fuld udsømning med 12 stk. CNA4,0x40 kamsøm i den lodrette flig og 11 stk. CNA4,0x60 kamsøm i den vandrette flig.

Laster: F_1,d = 6,7 kN og F_5,d = 1,8 kN virkende e = 160 mm over bjælken. Da åsens bredde b og afstanden e er forskellig fra værdierne, må bæreevnen findes i ETA.

R_1,d = tabelværdi x k_mod / γ_M= (19,3 / 0,8^0,1) x 0,8 / 1,35 = 11,7 kN

R_5,d = min. ((7,93 x 100 + 174) / (160-4) / 1,35 = 4,6); (10,9 / 1,35 = 8,1)) = 4,6 kN
