Bygningsbeslag
Vinkelbeslag
ANP

Vinkelbeslag

ANP vinklerne er fremstillet af 2,5 mm hulplade og anvendes til bjælke-bjælkesamlinger, bjælke-søjlesamlinger eller udvekslinger.

Teknisk datablad
CE mærket
CE mærket
Aftalegrundlag
Aftalegrundlag
EPD
EPD
Anvendelsesklasse 2
Anvendelsesklasse 2
Tilgængelig i Connector Selector
Tilgængelig i Connector Selector

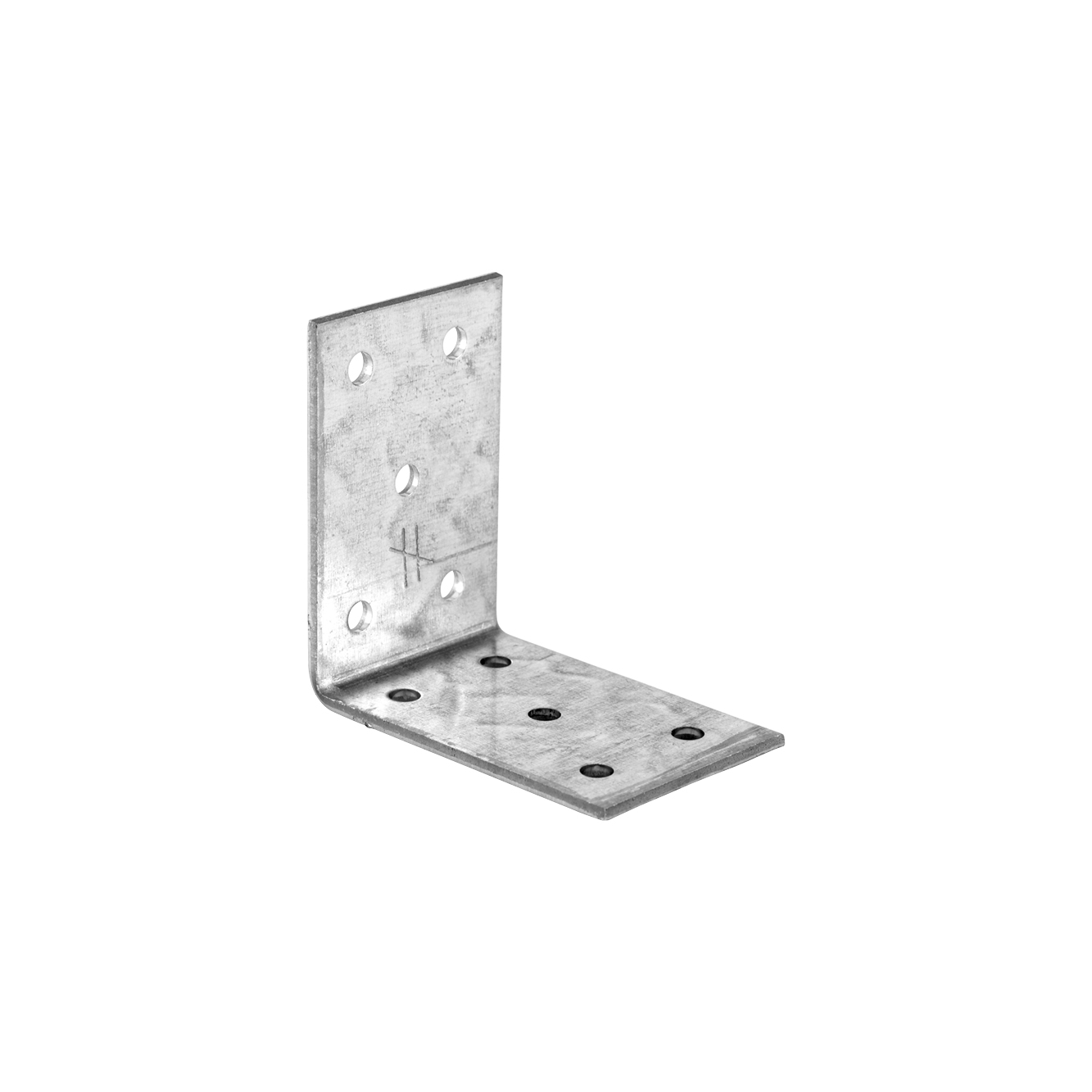

ANP main image

Produktinformationer

Billeder


Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm
  • Findes også i en rustfri udgave: ANP25660S

Fordele

  • ANP vinkelbeslag af hulplade findes i mange forskellige størrelser

Applikationer

Samlinger

  • Træ-træ samlinger

Anvendelsesområder

  • ANP vinkelbeslag anvendes i samlinger med små trædimensioner f.eks lægter

Teknisk data

Dimensioner

Dimensioner

Dimensioner
Dimensioner
ReferenceMål
AndreDimensioner[mm]Huller flig A[mm]Huller flig B[mm]
DB nr.Antal pr. kasseVægt[kg]A[mm]B[mm]C[mm]Tykkelse[mm]RundRund
Ø5[mm]Ø5[mm]
ANP254440 *7742398200.00.06242.542.5402.533
ANP254460 *1644046150.00.08942.542.5602.555
ANP2546608258162150.00.1142.562.5602.575
ANP256640 *1680636100.00.0962.562.5402.555
ANP2566505650395150.00.1162.562.5502.566
ANP2566604618724100.00.1462.562.5602.588
ANP2566801644053100.00.1862.562.5802.51111
ANP2566100565339950.00.2262.562.51002.51414
ANP256860 *8258170100.00.1662.582.5602.5108
ANP25610608258188100.00.1862.5102.5602.5128
ANP2588605650411100.00.1882.582.5602.51010
ANP258880774240650.00.2482.582.5802.51414
ANP2588100168436950.00.382.582.51002.51818
ANP25101060565338150.00.22102.5102.5602.51313
ANP25101080580455150.00.3102.5102.5802.51818
ANP251010100565337350.00.37102.5102.51002.52323
ANP251020100186893425.00.56202.5102.51002.54523

* I øjeblikket ingen ETA / uden CE-mærke.

Karakteristisk bæreevne - Bjælke-bjælkesamling - Maksimum udsømning

Karakteristisk bæreevne - Bjælke-bjælkesamling - Maksimum udsømning
ReferenceVinkelbeslagets bæreevne
Karakteristisk bæreevne - Træ-træsamling - Maksimum udsømning
UdsømningKarakteristisk bæreevne - 2 vinkelbeslag pr. samling[kN]
Flig AFlig BR₁,ₖR₂,ₖ=R₃,ₖ[kN]
AntalAntalCNA
4,0x40		CNA
4,0x60		CNA
4,0x40		CNA
4,0x60
ANP254660333.485.83.745.32
ANP256650222.823.962.883.96
ANP256660333.65.73.384.68
ANP256680445.127.426.028.42
ANP2566100555.99.267.9611.06
ANP2561060653.946.585.747.7
ANP258860453.885.923.965.54
ANP258880665.347.267.289.9
ANP2588100786.449.749.212.7
ANP25101060653.886.045.867.88
ANP25101080885.467.167.7610.6
ANP2510101001086.489.6411.0215
ANP25102010016107.1811.9613.1417.52

Kombineret last:

\left(\frac{F_{1,d}} {R_{1,d}}\right)^2+\left(\frac{F_{2/3,d}} {R_{2/3,d}}\right)^2\le1

Karakteristisk bæreevne - Søjle-bjælkesamling - Maksimum udsømning

Karakteristisk bæreevne - Søjle-bjælkesamling - Maksimum udsømning
ReferenceVinkelbeslagets bæreevne
Karakteristisk bæreevne - Træ-træsamling - Delvis udsømning
UdsømningKarakteristisk bæreevne - 2 vinkelbeslag pr. samling[kN]
Flig AFlig BR₁,ₖR₂,ₖ=R₃,ₖ
AntalAntalCNA
4,0x40		CNA
4,0x60		CNA
4,0x40		CNA
4,0x60
ANP25610604.05.03.946.583.084.1
ANP2588603.05.03.885.923.164.22
ANP2588804.06.05.347.265.147.02
ANP25881005.08.06.449.747.269.66
ANP251010605.05.03.886.044.96.68
ANP251010806.06.05.467.165.968.16
ANP2510101008.08.06.489.649.5612.96
ANP25102010013.010.07.1811.9611.214.92

Installation

Installation

Fastgørelse

  • Til fastgørelse anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer
