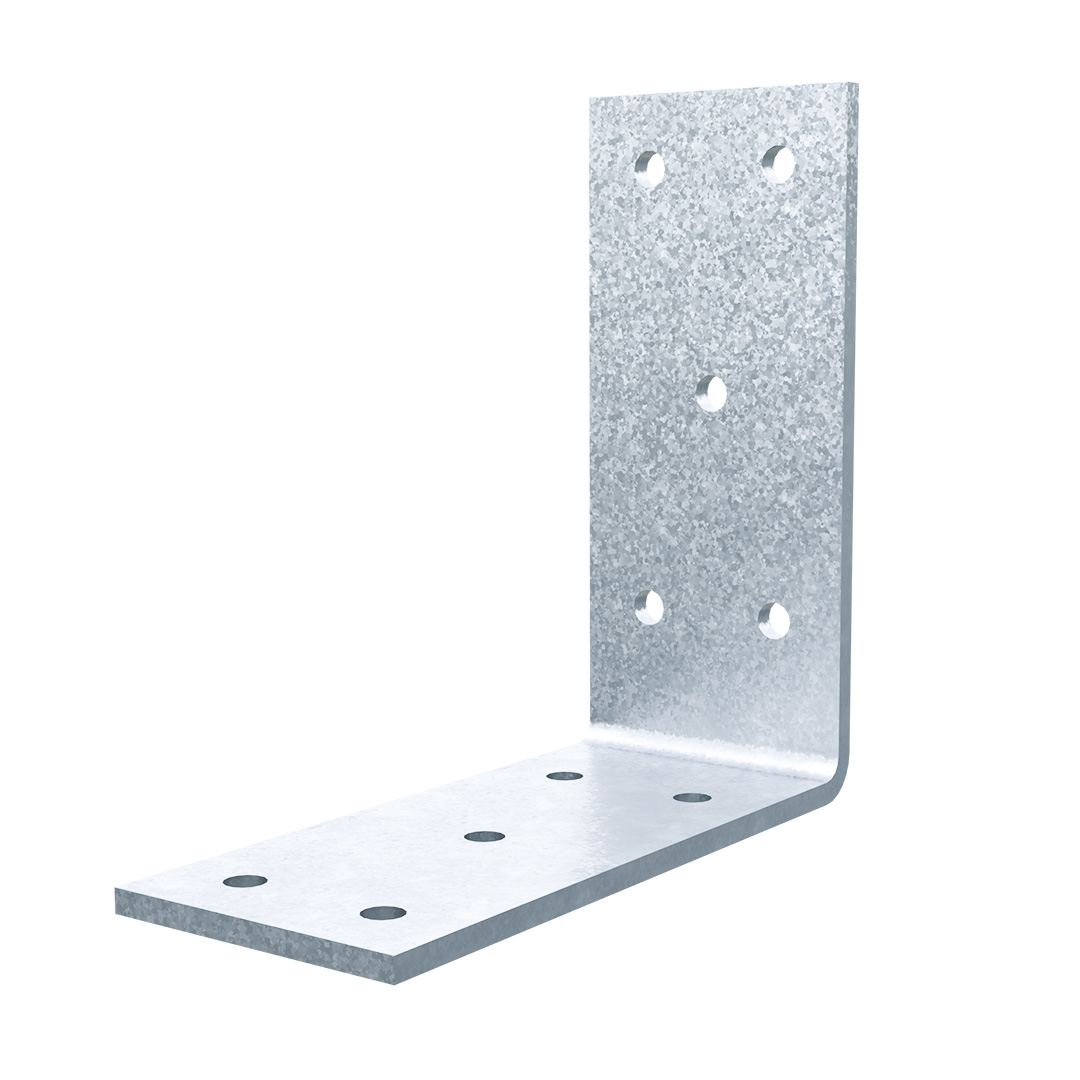

ABB40390Z

ZPRO Vinkelbeslag

ABB40390Z vinkelbeslag anvendes til træ-træ samlinger udendørs i ikke kystnære områder.

CE mærket
Anvendelsesklasse 3
Outdoor
ZPRO

Produktinformationer

Egenskaber

Materiale

  • Stålkvalitet:
    S250GD + ZPRO
  • Korrosionsbeskyttelse:
    ZPRO coating - svarende til en zinklagstykkelse på ca. 55 μm

Fordele

  • ZPRO er en unik korrosionsbeskyttende coating, som yder tilsvarende korrosionsbeskyttelse som ved ekstra varmforzinket stål med 55 μm zink.
  • Belastning i alle retninger

Applikationer

Samlinger

  • Træ-træ samlinger

Teknisk data

DIMENSIONER

Art. nr. DB nr. Dimensioner [mm] Huller Flig A Huller Flig B
A [mm] B [mm] C [mm] t [mm] Ø5 Ø5
ABB40390Z-939340355

Karakteristisk bæreevne - Træ-træsamling - Fuld udsømning

Art. nr. Karakteristisk bæreevne - Træ-træsamling - Fuld udsømning
Udsømning Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]

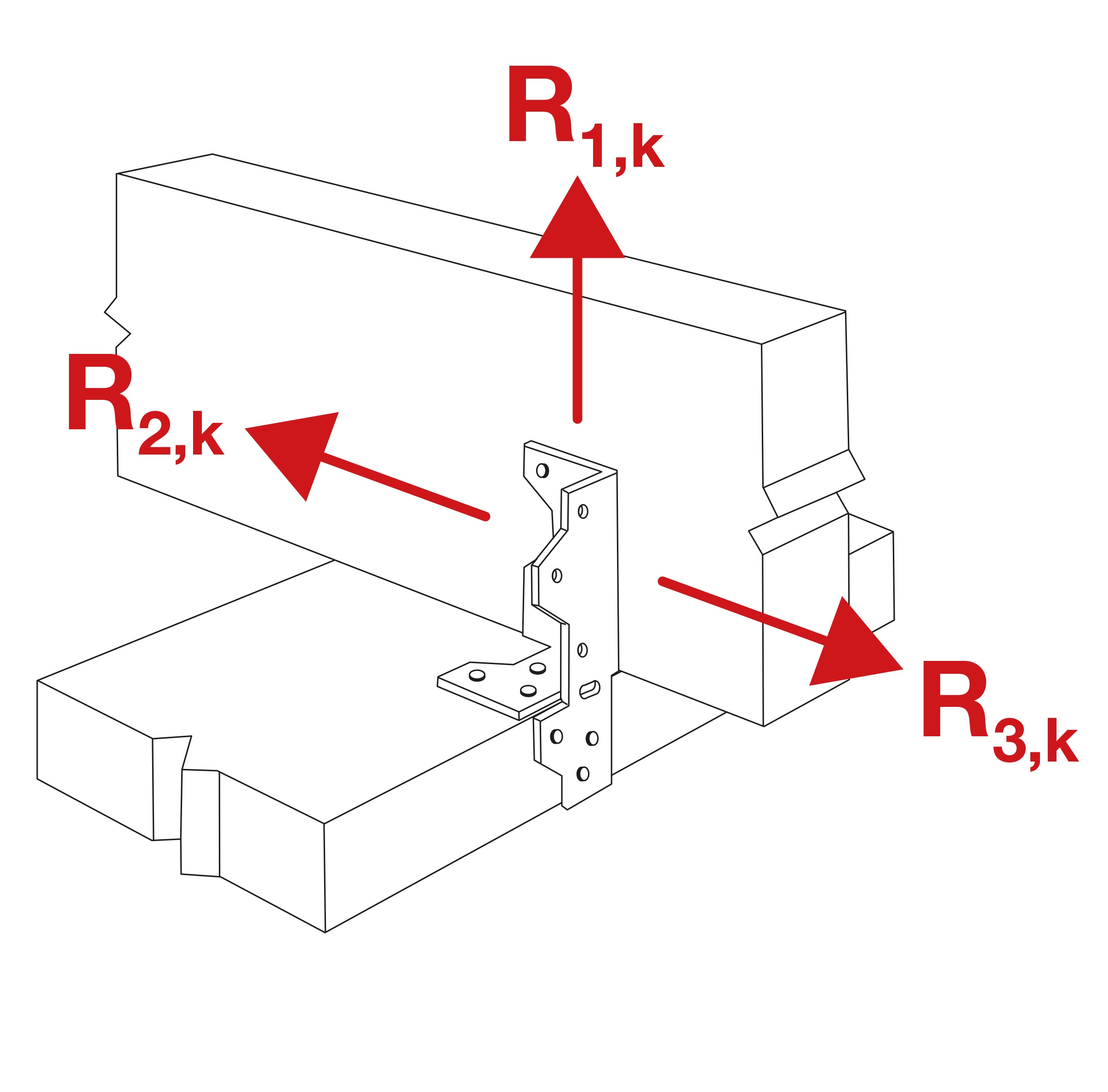

Flig A Flig B R1.k R2.k = R3.k
Antal Antal CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
ABB40390Z35min (3.0 ; 3,1 /kmod)min (4,9; 4,4 /kmod)22.8

Karakteristisk bæreevne - Bjælke-bjælkesamling - Delvis udsømning

Art. nr. Karakteristisk bæreevne - Træ-træsamling - Delvis udsømning
Udsømning Karakteristisk bæreevne - 2 vinkelbeslag pr. samling  [kN]
Flig A Flig B R1.k R2.k = R3.k
Antal Antal CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
ABB40390Z33min (2,3; 2,0 /kmod)min (3,1; 2,8 /kmod)1.72.2

Installation

Installation

Fastgørelse

  • Til fastgørelse anvendes varmgalvaniserede CNA-G kamsøm eller Impreg+ CSA-Z beslagskruer

Certificeringer

Ydeevnedeklaration (DoP)

ETA godkendelse (European Technical Assessment)

eta-06-0106.pdf (13.43 MB)

CAD bibliotek

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
