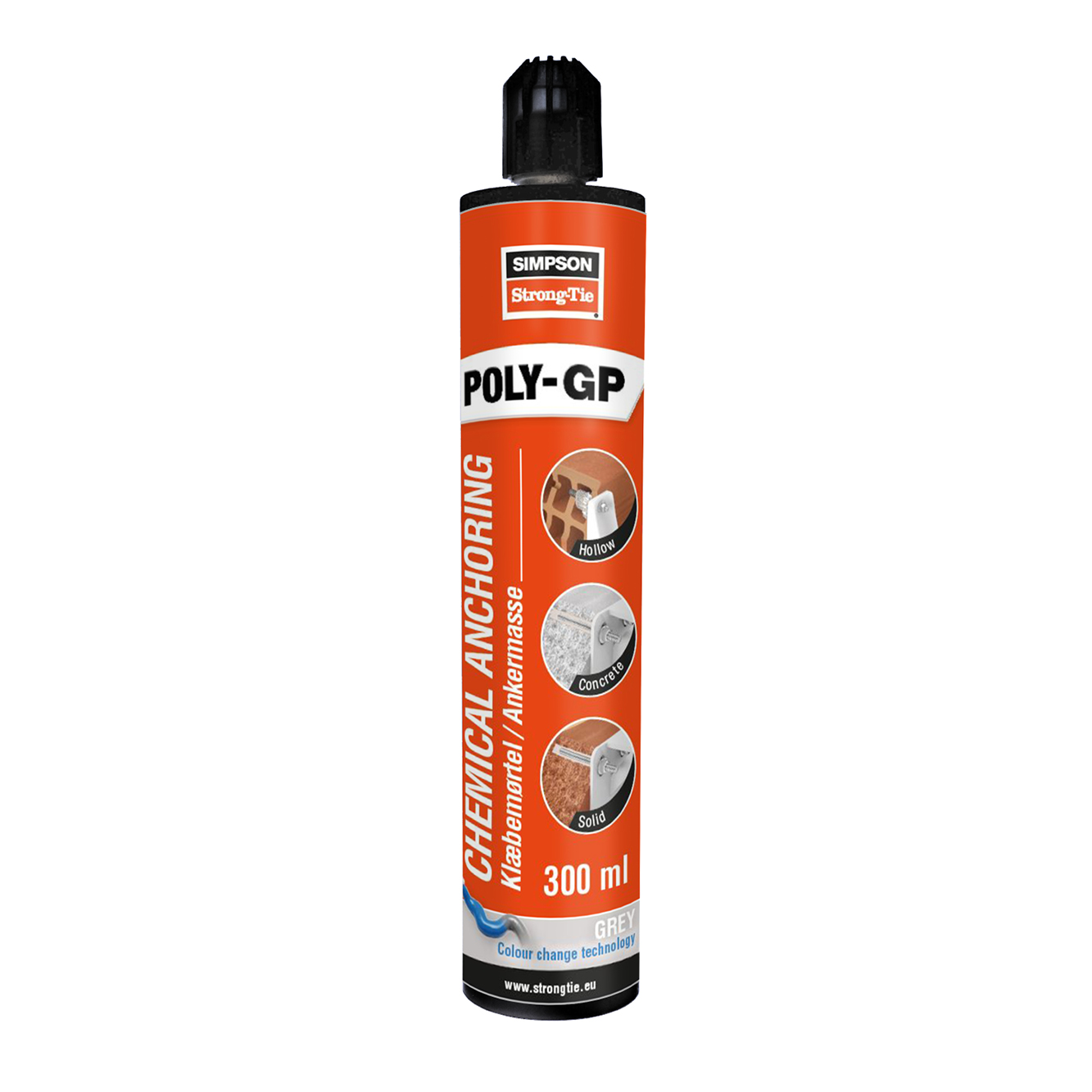

POLY-GP

All round injektionsmasse

Polyesterklæbemørtel til montage i massivsten, hulsten, letklinker beton og beton. Indeholder ikke styren og epoxy.

Teknisk datablad

CE mærket

Aftalegrundlag

Kan bruges i fugtigt miljø

Indoor

Outdoor

Kantafstande og lav intern afstand

Produktinformationer

Billeder

Egenskaber

Materiale

Polyesterlim uden styren
Anvendes med gevindstænger i galvaniseret stål eller rustfrit stål A4-70

Fordele

Farveskifte sikrer korrekt montage
Montage i fugtige og vandfyldte huller tilladt (ikke saltvand)
Leveres med 2 mixerrør
Hurtig fastgørelse: sparer tid for brugeren
Spændingsfri fastgørelse
Reducerede kant- og ankerafstande
Mulig at anvende indendørs
Meget holdbar fastgørelse
Forsegler hullet

Applikationer

Samlinger

Mursten
Gasbeton
Letklinkerbeton

Anvendelsesområder

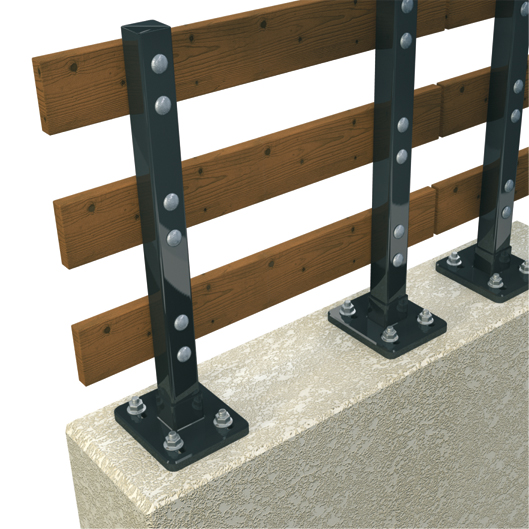

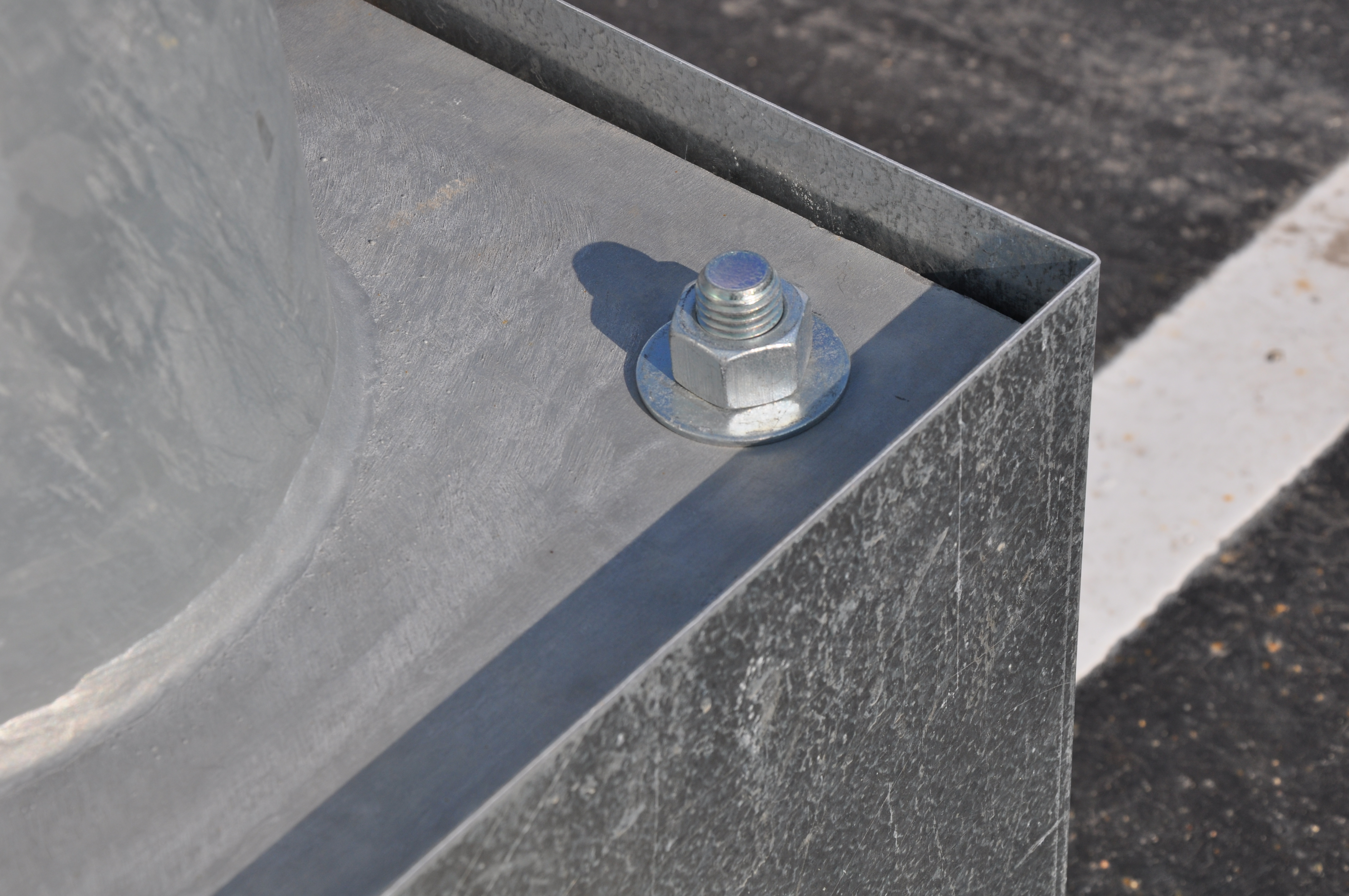

Stål og metalkonstruktioner
Skinnesystemer, lagerreoler
Maskiner, sanitet
Ophængning af klimaanlæg og vandvarmere
Antenner
Markiser

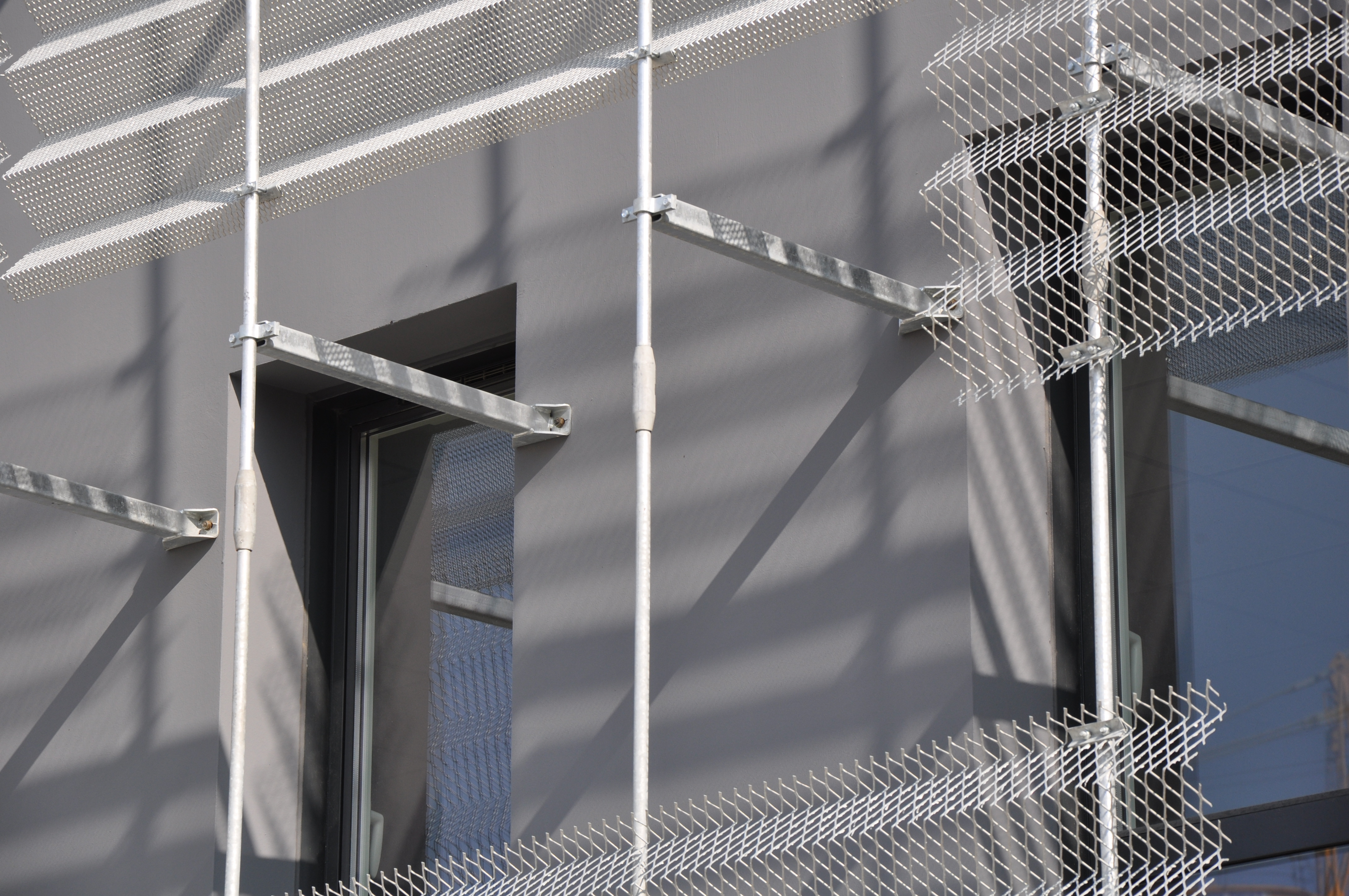

Facadebeklædning

Teknisk data

Indhold

Art. nr.	Produktinformation
Art. nr.	DB nr.	Indhold [ml]	Vægt [kg]	Antal i kasse [pcs]
POLYGP300BG-DK	2099769	300	0.586	12

Regningsmæssige bæreevner - Udtræk – NRd – Stålstyrke 5.8

Art. nr.	Regningsmæssige bæreevner - Udtræk – NRd – Stålstyrke 5.8 [kN]
	Urevnet beton
	h_ef= 8d				h_ef = 12d
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
POLY-GP + LMAS M8	4.6	5	5.3	5.5	6.9	7.4	7.9	8.2
POLY-GP + LMAS M10	7.7	8.3	8.8	9.1	11.5	12.4	13.2	13.7
POLY-GP + LMAS M12	10	10.9	11.6	12	15.1	16.3	17.3	17.9
POLY-GP + LMAS M16	14.3	15.4	16.4	17	21.4	23.2	24.7	25.5

Concrete:
1. The design loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s). The loading figures are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile stress within the concrete induced by external loads, anchors loads included).

Regningsmæssige bæreevner - Udtræk – NRd – Rustfrit stål A4-7

Art. nr.	Regningsmæssige bæreevner - Udtræk – NRd – Rustfrit stål A4-7 [kN]
	Urevnet beton
	h_ef = 8d				h_ef = 12d
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
POLY-GP + LMAS M8	4.6	5	5.3	5.5	6.9	7.4	7.9	8.2
POLY-GP + LMAS M10	7.7	8.3	8.8	9.1	11.5	12.4	13.2	13.7
POLY-GP + LMAS M12	10	10.9	11.6	12	15.1	16.3	17.3	17.9
POLY-GP + LMAS M16	14.3	15.4	16.4	17	21.4	23.2	24.7	25.5

Regningsmæssige bæreevner - Forskydning – VRd – Stålstyrke 5.8

Art. nr.	Regningsmæssige bæreevner - Forskydning – VRd – Stålstyrke 5.8 [kN]
	Urevnet beton
	h_ef = 8d				h_ef = 12d
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
POLY-GP + LMAS M8	7.2	7.2	7.2	7.2	7.2	7.2	7.2	7.2
POLY-GP + LMAS M10	12	12	12	12	12	12	12	12
POLY-GP + LMAS M12	16.8	16.8	16.8	16.8	16.8	16.8	16.8	16.8
POLY-GP + LMAS M16	31.2	31.2	31.2	31.2	31.2	31.2	31.2	31.2

Regningsmæssige bæreevner - Forskydning – VRd – Rustfrit stål A4-7

Art. nr.	Regningsmæssige bæreevner - Forskydning – VRd – Rustfrit stål A4-7 [kN]
	Urevnet beton
	h_ef = 8d				h_ef = 12d
	C20/25	C30/37	C40/50	C50/60	C20/25	C30/37	C40/50	C50/60
POLY-GP + LMAS M8	8.3	8.3	8.3	8.3	8.3	8.3	8.3	8.3
POLY-GP + LMAS M10	12.8	12.8	12.8	12.8	12.8	12.8	12.8	12.8
POLY-GP + LMAS M12	19.2	19.2	19.2	19.2	19.2	19.2	19.2	19.2
POLY-GP + LMAS M16	34.3	34.3	34.3	34.3	35.3	35.3	35.3	35.3

Regningsmæssige bæreevner - Murværk

Art. nr.	Regningsmæssig bæreevne – Kulstof stål ≥ 4.6 / Rustfrti stål ≥ A2-70
	h_ef = 80 mm (≤ M8) eller 85 mm ( ≥ M10)
	Udtræk - N_Rd [kN]		Forskydning - V_Rd [kN]
	Massiv mursten	Celle mursten	Massiv mursten	Celle mursten
POLY-GP + LMAS M8	1.6	0.8	2.4	0.8
POLY-GP + LMAS M10	1.6	0.8	2.8	0.8
POLY-GP + LMAS M12	1.6	0.8	2.8	0.8

	Trykstyrke f_b[N/mm²]	Massefylde ρ [kg/m3]
Massiv mursten	≥ 18	≥ 1600
Celle mursten	≥ 6	≥ 900

Installation

Hærdningstid

Underlagstemperatur	Bearbejdningstid	Hærdningstid
0°C ≤ T_{base material} < +10°C	20 min	90 min
+10°C ≤ T_{base material} < +20°C	9 min	60 min
+20°C ≤ T_{base material} < +30°C	5 min	30 min
+20°C ≤ T_{base material} ≤ +40°C	3 min	20 min

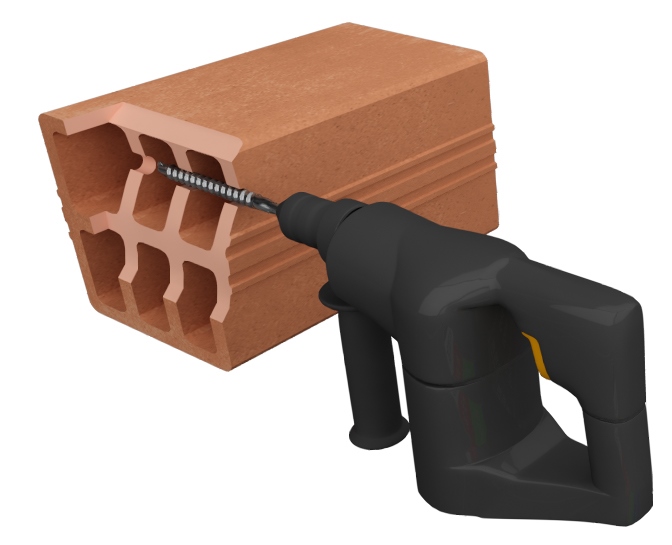

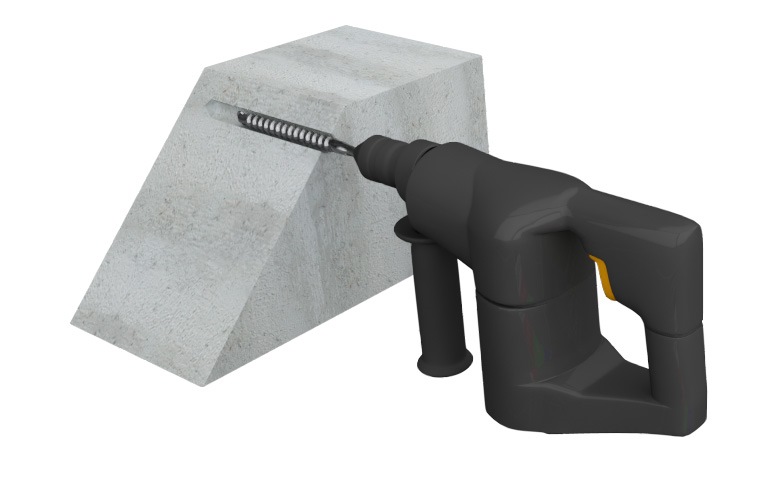

Bor hullet

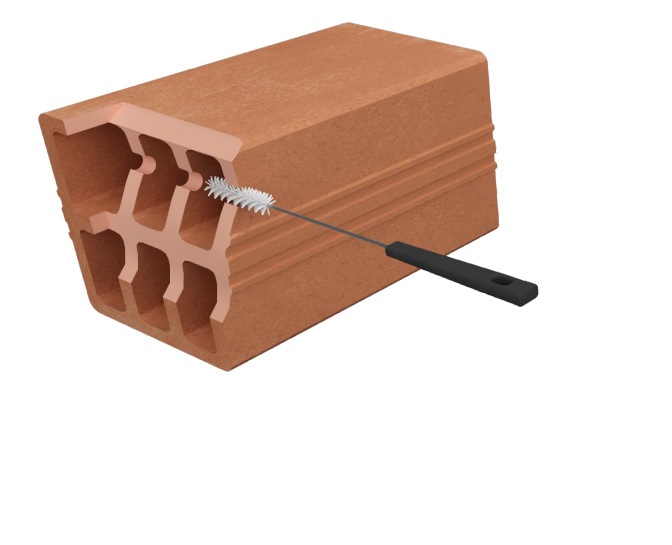

Rengør hul med stålbørste og blæsepumpe (blæs 5x, børst 4x og blæs 5x)

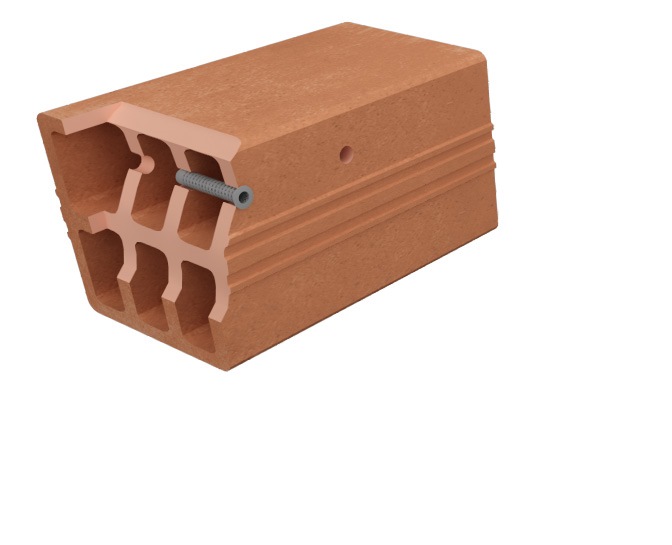

Indsæt en sihylse

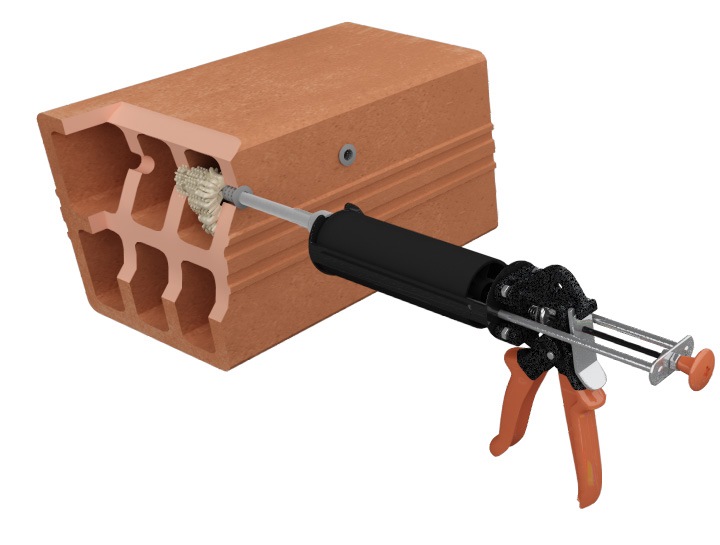

OBS: tryk først klæbemørtel ud indtil det har en ensartet farve. Indfør derefter klæbemørtel i hullet

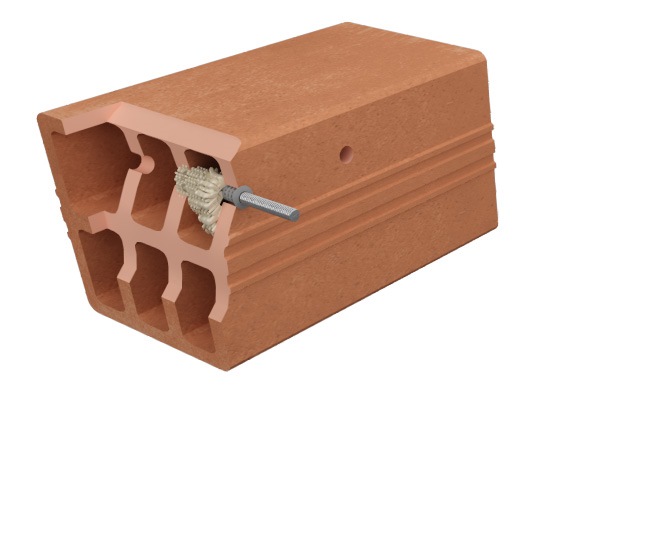

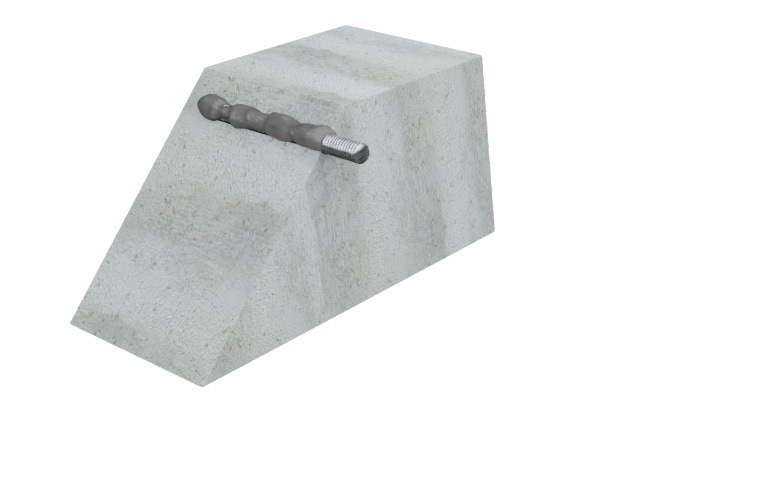

Indsæt gevindstangen forsigtigt med en roterende bevægelse og lad klæbemørtlen hærde

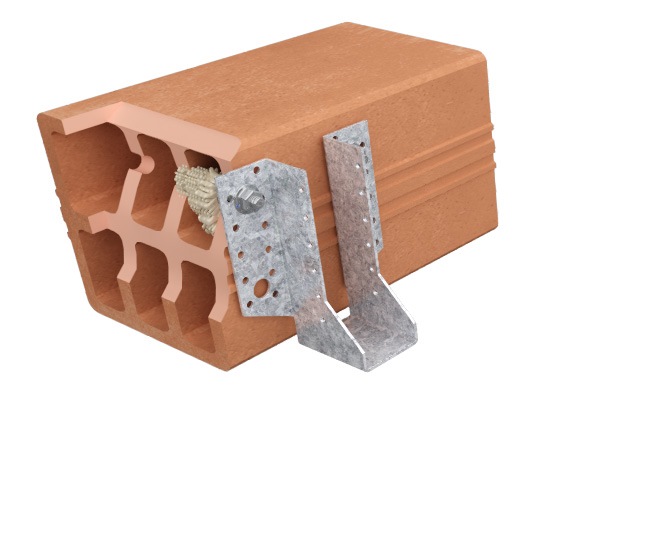

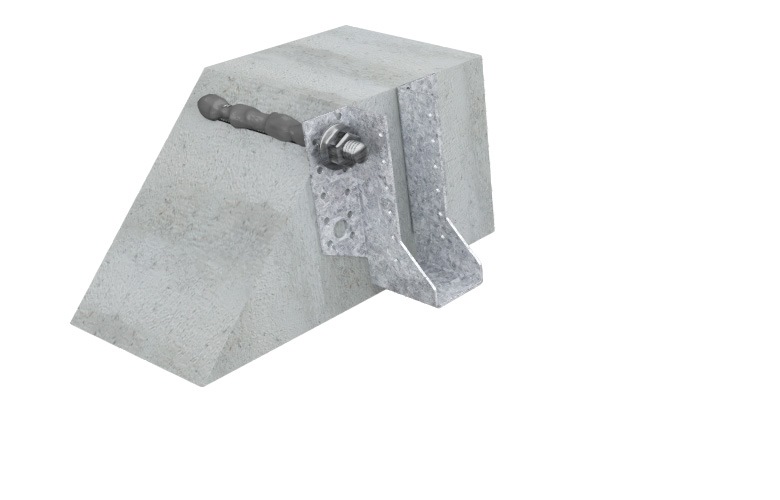

Fastgør emne og tilspænd med anbefalet tilspændingsmoment med kallibreret momentnøgle

Bor hullet

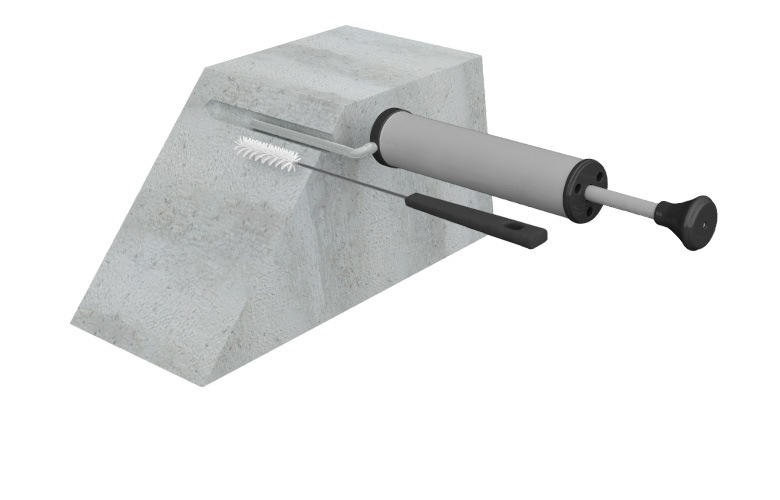

Rengør hul med stålbørste og blæsepumpe (blæs 5x, børst 4x og blæs 5x)

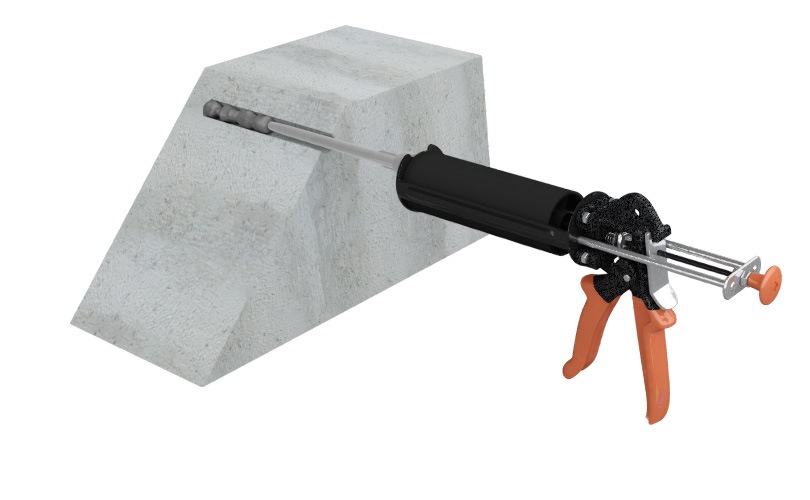

Fyld hullet 1/2 - 2/3 op med klæbemørtel ved hjælp af pump fra bunden og udad

Indsæt LMAS ankret med en roterende bevægelse og lad klæbe mørtlen tørre.

Fastgør emne og tilspænd med anbefalet tilspændingsmoment med kallibreret momentnøgle

Installations parametre - Beton

Art. nr.	Installations parametre - Beton
Art. nr.	Ø borehul [d₀] [mm]	Max. gennemfaldshul Ø [d_f] [mm]	Boredybde (8d) [h₀=h_ef=8d] [mm]	Boredybde (12d) [h₀=h_ef=12d] [mm]	Nøglestørrelse [SW]	Tilspændingsmoment [T_inst] [Nm]
POLY-GP + LMAS M8	10	9	64	96	13	8
POLY-GP + LMAS M10	12	12	80	120	17	10
POLY-GP + LMAS M12	14	14	96	144	19	15
POLY-GP + LMAS M16	18	18	128	192	24	25

Afstande og betontykkelser

Art. nr.	Afstande og betontykkelser
	Effektiv sættedybde (8d) [h_ef,8d] [mm]	Karakteristisk intern afstand for h_ef,8d [S_cr,N] [mm]	Karakteristisk kantafstand for h_ef,8d [c_cr,N] [mm]	Min. betontykkelse for h_ef,8d [h_min] [mm]	Effektiv sættedybde (12d) [h_ef,12d] [mm]	Karakteristisk intern afstand for h_ef,12d [S_cr,N] [mm]	Karakteristisk kantafstand for h_ef,12d [c_cr,N] [mm]	Min. betontykkelse for h_ef,12d [h_min] [mm]	Min. intern afstand [S_min] [mm]		Min. kantafstand [C_min] [mm]
	Effektiv sættedybde (8d) [h_ef,8d] [mm]	Karakteristisk intern afstand for h_ef,8d [S_cr,N] [mm]	Karakteristisk kantafstand for h_ef,8d [c_cr,N] [mm]	Min. betontykkelse for h_ef,8d [h_min] [mm]	Effektiv sættedybde (12d) [h_ef,12d] [mm]	Karakteristisk intern afstand for h_ef,12d [S_cr,N] [mm]	Karakteristisk kantafstand for h_ef,12d [c_cr,N] [mm]	Min. betontykkelse for h_ef,12d [h_min] [mm]	8d	12d	8d	12d
POLY-GP + LMAS M8	64	192	96	100	96	288	144	126	32	48	32	48
POLY-GP + LMAS M10	80	240	120	110	120	360	180	150	40	60	40	60
POLY-GP + LMAS M12	96	288	144	126	144	432	216	174	48	72	48	72
POLY-GP + LMAS M16	128	384	192	158	192	576	288	222	64	96	64	96

Certificeringer

ETA godkendelse (European Technical Assessment)

eta190421-sst-poly-gp-bonded-anchor.pdf (792.1 KB)

eta190642-sst-poly-gp-masonry.pdf (1007.25 KB)

Sikkerhedsdatablad (SDS)

r-poly-gp-comp-a-pub-sds-prod-dk-da.pdf (277.17 KB)

2020-02-10

dk-sds-poly-gp.pdf (267.1 KB)

r-poly-gp-comp-b-pub-sds-prod-dk-da.pdf (285.14 KB)
