Bygningsbeslag
Facade- & elementmontage
CHC

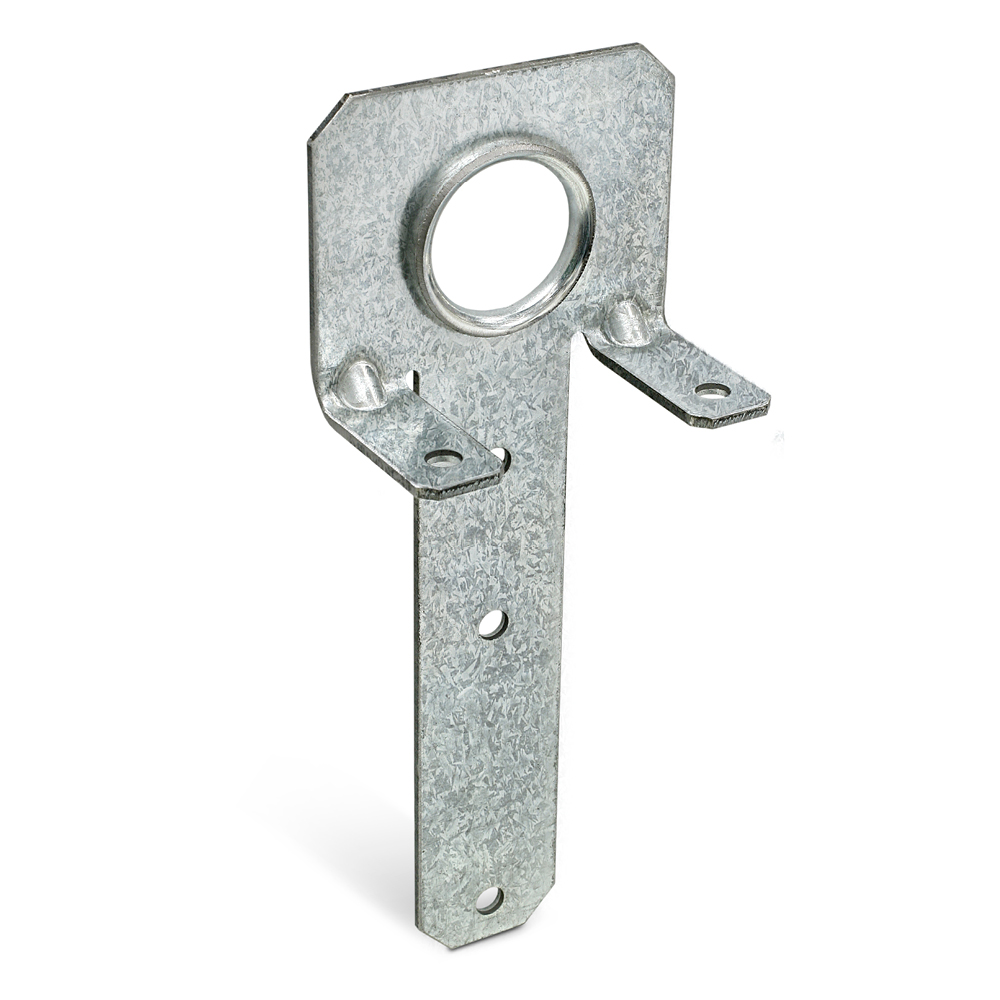

Beslag til løfteåg

CHC beslaget til løfteåg anvendes under transport og montage af store træelementer.
Beslaget monteres med skruer så det nemt kan demonteres efter fastgørelsen af elementerne.

Teknisk datablad
CE mærket
Anvendelsesklasse 2
CHC_layer ht300.jpg

Produktinformationer

Billeder

CHC_layer ht300.jpg
CHC_fig 2_Spreader Bar_in_callout til www.jpg

Egenskaber

Materiale

  • Pregalvaniseret stål. Tykkelse 2,5 mm

Declaration of Conformity

chce-declaration-of-conformity-2018-07-02.pdf (68.67 KB)

Teknisk data

Dimensioner

CHC dim.jpg

Mål

Art. nr. Mål Huller Antal pr. kasse
A B C D E Ø 6.6 Ø 32
CHCE200328035323250

Maks tilladte belastning

Art. nr. Udsømning Maks tilladte belastning [kN]
Flig A Flig B R1,d
Antal Antal CSA5.0x50 GKS6.5x40
CHCE5135

Installation

Installation

Fastgørelse

  • Fastgøres med enten CSA5.0x50 eller GKS6.5x40 mm skruer

Anvendelsesområder

  • Løft af CLT- og træelementer

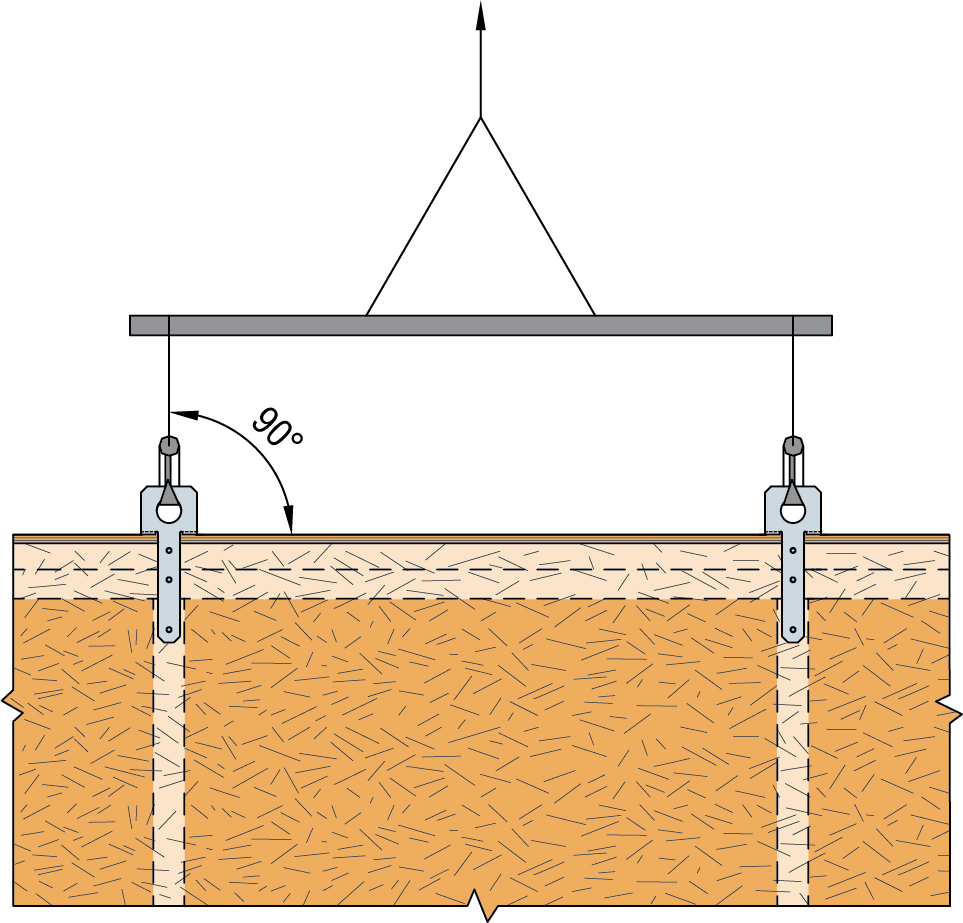

  • Kun til lodrette løft. Vinklen på løftet må ikke afvige fra 90 grader (se installationsbillede)
  • Obs. skruerne må kun benyttes én gang og beslaget må ikke genanvendes hvis deformeret
CHC montage.jpg
CHC_fig 2_Spreader Bar_in_callout til www.jpg
