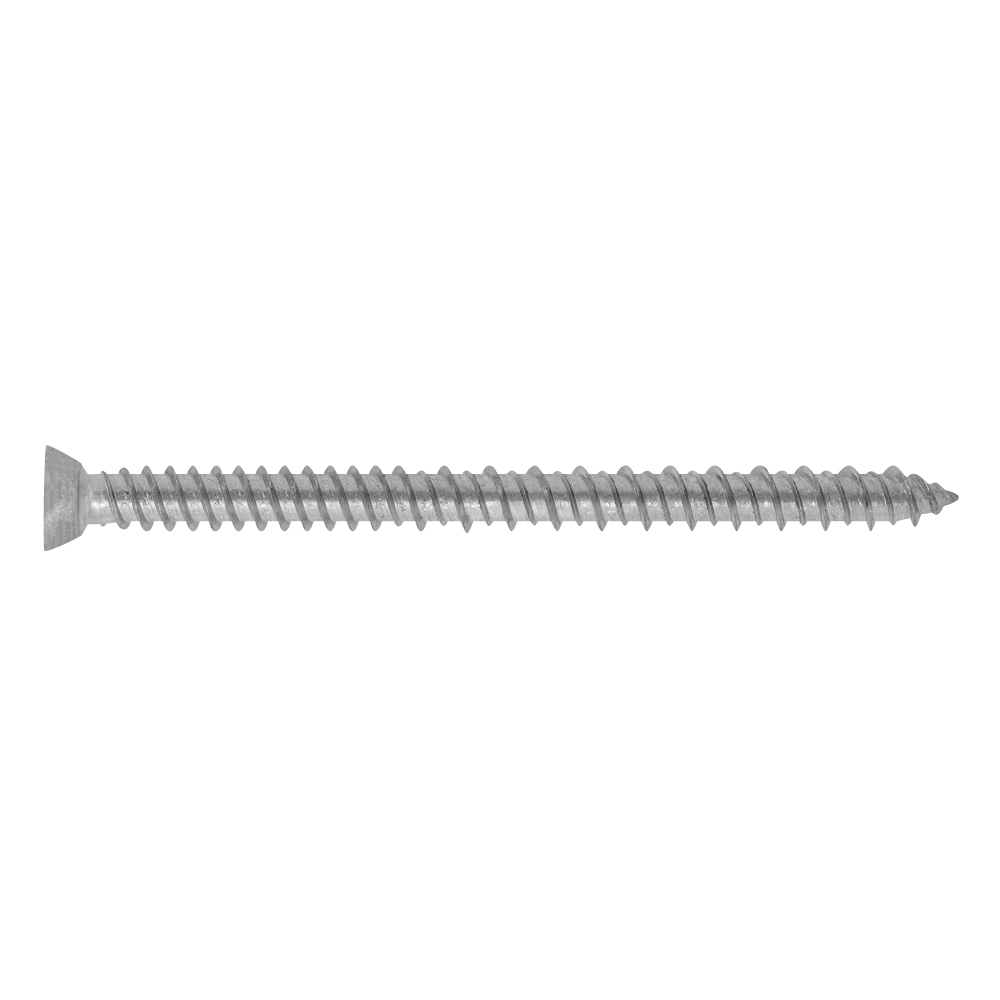

FCSCI

Betonskrue til vindueskonsolmontage

Lille elforzinket betonskrue (til vinduesmontagebeslag).
Betonskrue FCSCI er specielt udviklet til at fastgøre stålbeslag på beton. Betonskruen kan f.eks. anvendes til montage af konsolbeslag på beton og letklinkerbeton og bjælkesko på beton. Betonskruen monteres med skruemaskine med indstilleligt drejningsmoment. Iskruningen skal stoppes, straks skruehovedet når stålpladen. Nødvendig boredybde er skruens længde L+10 mm.



Anvendelsesklasse 1

Produktinformationer

Egenskaber

Materiale

  • Kulstof stål
  • Bit: TX30

Anvendelsesområder

  • Typisk anvendelse: Døre, vinduer, beslag, lofter, forskalling


Applikationer

Fastgørelse

  • Anvendes til fastgørelse på beton, murværk, letklinkerbeton, gasbeton, træ

Teknisk data

Dimensioner

Art. nr. Navn DB nr. Gevind
dimension [mm]
Bore
diameter [mm]
Max.
emne tykkelse [mm]
Ø
gennemfaldshul [mm]
Eff.
sættedybde [mm]
Total
længde [mm]
Gevind
længde [mm]
Antal pr.
pakke [stk]
d0 tfix df hef L f
FCSCI06060FCSC-I 7.5x6016164617.56306.230-606060100

Regningsmæsig bæreevne - Beton

Art. nr. 1) Beton C20/25
NRd [kN] VRd [kN] hmin [mm] hnom [mm] h1 [mm] C1 & C2 ≥ [mm] S1 & S2 ≥ [mm]
FCSCI060602.62.17030405050

Regningsmæssig bæreevne - Massiv mursten

Art. nr. 1) Massiv mursten fb>15 MPa
NRd [kN] VRd [kN] hmin [mm] hnom [mm] h1 [mm] C1 & C2 ≥ [mm] S1 & S2 ≥ [mm]
FCSCI0606010.97040508080

Regningsmæssig bæreevne - Hulsten

Art. nr. 1) Hulsten fb>22 MPa [mm]
NRd [kN] VRd [kN] hmin [mm] hnom [mm] h1 [mm] C1 & C2 ≥ [mm] S1 & S2 ≥ [mm]
FCSCI060600.60.37040508080

Regningsmæssig bæreevne - Letklinkerbeton

Art. nr. Letklinkerbeton 10 MPa - 18 MPa
NRd [kN] VRd [kN] hmin [mm] hnom [mm] h1 [mm] C1 & C2 ≥ [mm] S1 & S2 ≥ [mm]
FCSCI060601.31.38060705050
