BSD
Bjælkesko på specialmål
BSD bjælkeskoene anvendes til samling af træbjælker i samme plan, især for bjælker med stort tværsnit. Bjælkesko BSD (med udadvendte flige) kan leveres med boltehuller op til 13 mm for montage på stål eller beton.
Bjælkesko BSD leveres på bestilling med kort leveringstid. Bjælkeskoene kan leveres CE-mærkede i bredder mellem 34 og 250 mm og i 2,0, 2,5 og 3,0 mm tykkelse. Kan også leveres i rustfrit syrefast stål A4.
Ved bestilling oplyses A-målet (indv. bredde af bjælkeskoen), B-målet (indv. højde af bjælkeskoen) samt om bjælkeskoen skal leveres med bolthuller for montage på beton.
CE mærket
Aftalegrundlag
Udvendige flige
Varmforzinket stål Z275
Anvendelsesklasse 2
EPD
Tilgængelig i Connector Selector
Produktinformationer
Billeder
Egenskaber
Applikationer
Teknisk data
Dimensioner
Dimensioner
| Reference | Mål | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Sekundærbjælke størrelse[mm] | Dimensioner[mm] | Huller, HB | Huller, SB | Andre | ||||||||||
| Højde | Bredde | A[mm] | B[mm] | C[mm] | D[mm] | F[mm] | Max. emnetykkelse[mm] | Rund | Rund | Antal pr. kasse | Vægt[kg] | |||
| Min.[mm] | Max.[mm] | Min.[mm] | Max.[mm] | Ø5[mm] | Ø5[mm] | |||||||||
| BSD A/100 | 110 | 150 | 34 | 250 | A | 100 | 50 | 30 | 52 | 2 | 16 | 8 | - | - |
| BSD A/120 | 130 | 180 | 34 | 250 | A | 120 | 50 | 30 | 52 | 2 | 20 | 10 | - | - |
| BSD A/140 | 150 | 210 | 34 | 250 | A | 140 | 50 | 30 | 52 | 2 | 24 | 12 | - | - |
| BSD A/160 | 170 | 240 | 34 | 250 | A | 160 | 50 | 30 | 52 | 2 | 28 | 14 | - | - |
| BSD A/180 | 190 | 270 | 34 | 250 | A | 180 | 50 | 30 | 52 | 2 | 32 | 16 | - | - |
| BSD A/200 | 210 | 300 | 34 | 250 | A | 200 | 50 | 30 | 52 | 2 | 36 | 18 | - | - |
| BSD A/220 | 230 | 330 | 34 | 250 | A | 220 | 50 | 30 | 52 | 2 | 40 | 20 | - | - |
| BSD A/240 | 250 | 360 | 34 | 250 | A | 240 | 50 | 30 | 52 | 2 | 44 | 22 | - | - |
| BSD A/260 | 270 | 390 | 34 | 250 | A | 260 | 50 | 30 | 52 | 2 | 48 | 24 | - | - |
| BSD A/280 | 290 | 420 | 34 | 250 | A | 280 | 50 | 30 | 52 | 2 | 52 | 26 | - | - |
| BSD A/300 | 310 | 450 | 34 | 250 | A | 300 | 50 | 30 | 52 | 2 | 56 | 28 | - | - |
| BSD A/320 | 330 | 480 | 34 | 250 | A | 320 | 50 | 30 | 52 | 2 | 60 | 30 | - | - |
| BSD56/202 | - | - | - | - | - | - | - | - | - | - | - | - | 20 | 0.54 |
HB: hovedbjælken; SB: sekundærbjælken
Ved bestilling oplyses A-målet (indv. bredde af bjælkeskoen), B-målet (indv. højde af bjælkeskoen) samt om bjælkeskoen skal leveres med bolthuller for montage på beton.
Karakteristisk bæreevne - Bjælke-bjælkesamling - Fuld udsømning
| Reference | Bjælkeskoens bæreevne | |||||||
|---|---|---|---|---|---|---|---|---|
| Karakteristisk bæreevne - Træ-træ samling - Fuld udsømning | Karakteristisk bæreevne[kN] | |||||||
| Udsømning | R₁,ₖ | R₂,ₖ | ||||||
| HB | SB | CNA4.0x35 | CNA 4.0x40 | CNA 4,0x60 | CNA4.0x35 | CNA 4.0x40 | CNA 4,0x60 | |
| Antal | Antal | |||||||
| BSD A/100 | 16.0 | 8 | 8.2 | 9.9 | 15.9 | 8.5 | 10.3 | 16.4 |
| BSD A/120 | 20.0 | 10 | 11.9 | 14.2 | 22.5 | 12.2 | 14.6 | 23.2 |
| BSD A/140 | 24.0 | 12 | 16 | 19.1 | 29.9 | 16.4 | 19.6 | 28.3 |
| BSD A/160 | 28.0 | 14 | 20.6 | 24.5 | 37.8 | 21.1 | 25.1 | 33.0 |
| BSD A/180 | 32.0 | 16 | 25.7 | 30.4 | 42.5 | 26.2 | 29.3 | 37.8 |
| BSD A/200 | 36.0 | 18 | 31.1 | 36.6 | 47.2 | 29.9 | 32.9 | 42.5 |
| BSD A/220 | 40.0 | 20 | 36.5 | 40.3 | 51.9 | 33.2 | 36.6 | 47.2 |
| BSD A/240 | 44.0 | 22 | 39.8 | 43.9 | 56.6 | 36.5 | 40.3 | 51.9 |
| BSD A/260 | 48.0 | 24 | 43.2 | 47.6 | 61.4 | 39.8 | 43.9 | 56.6 |
| BSD A/280 | 52.0 | 26 | 46.5 | 51.2 | 66.1 | 43.2 | 47.6 | 61.4 |
| BSD A/300 | 56.0 | 28 | 49.8 | 54.9 | 70.8 | 46.5 | 51.2 | 66.1 |
| BSD A/320 | 60.0 | 30 | 53.1 | 58.6 | 75.5 | 49.8 | 54.9 | 70.8 |
| BSD56/202 | - | - | - | - | - | - | - | - |
HB: hovedbjælken; SB: sekundærbjælken

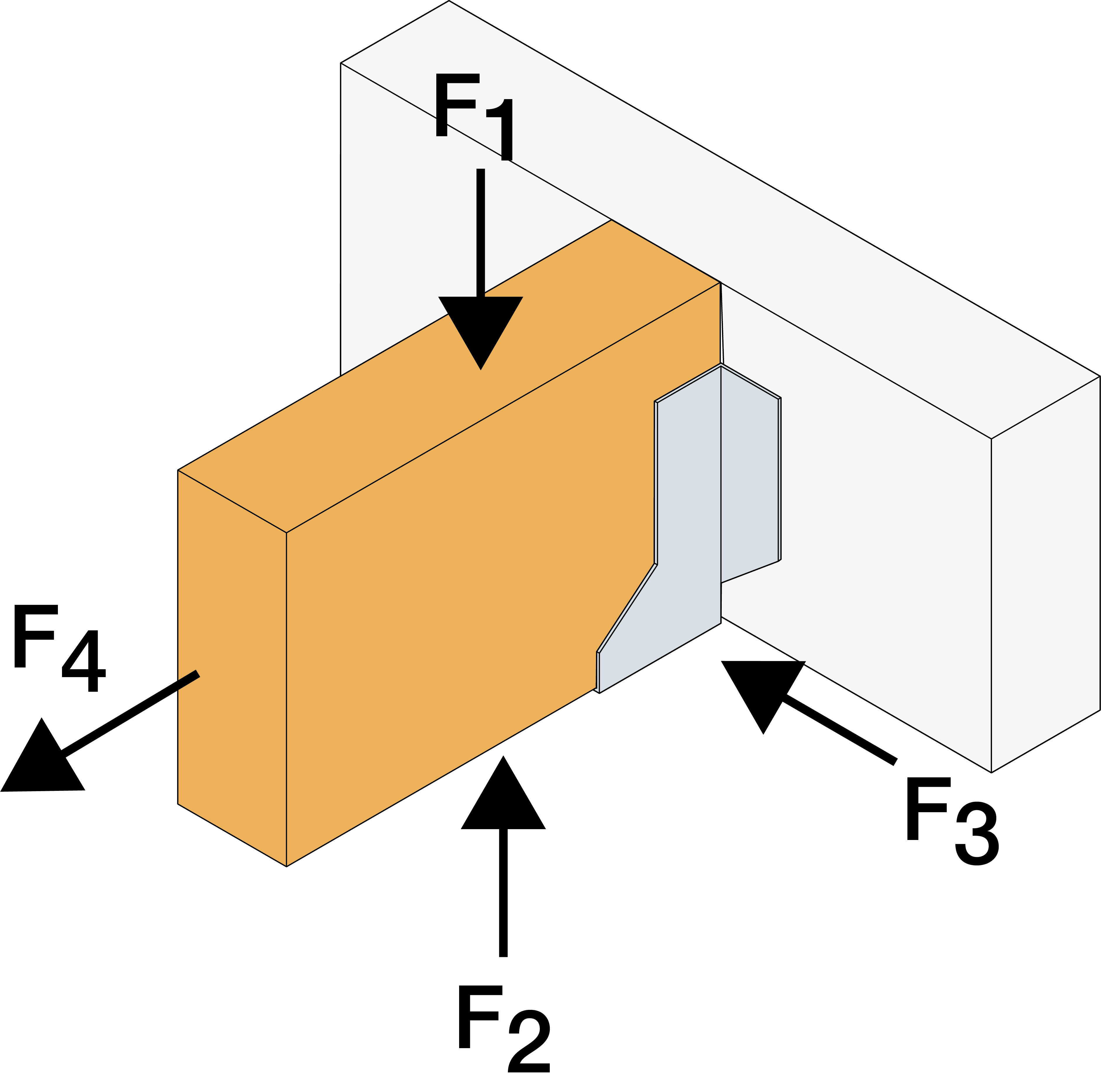

Karakteristisk bæreevne - Fuld udsømning F3
| Reference | Bjælkeskoens bæreevne | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Karakteristisk bæreevne - Træ-træ samling - Fuld udsømning | Karakteristisk bæreevne[kN] | ||||||||||||||||
| Udsømning | R₃,ₖ | ||||||||||||||||
| HB | SB | CNA4.0x35 | CNA4.0x40 | CNA 4,0x60 | |||||||||||||
| Antal | Antal | A = 60 mm | A = 80 mm | A = 120 mm | A = 160 mm | A = 60 mm | A = 80 mm | A = 120 mm | A = 160 mm | A = 80 mm | A = 100 mm | A = 120 mm | A = 140 mm | A = 160 mm | A = 180 mm | A = 200 mm | |
| BSD A/100 | 16.0 | 8 | 4 | 4.3 | 4.6 | 4.7 | 4.7 | 5.1 | 5.5 | 5.7 | 7.9 | 8.4 | 8.8 | 9 | 9.2 | 9.3 | 9.4 |
| BSD A/120 | 20.0 | 10 | 4.8 | 5.2 | 5.7 | 5.8 | 5.6 | 6.2 | 6.8 | 7 | 9.4 | 10.2 | 10.7 | 11.1 | 11.3 | 11.5 | 11.6 |
| BSD A/140 | 24.0 | 12 | 5.4 | 6.1 | 6.7 | 6.9 | 6.3 | 7.1 | 8 | 8.3 | 10.7 | 11.7 | 12.5 | 13 | 13.3 | 13.6 | 13.8 |
| BSD A/160 | 28.0 | 14 | 6 | 6.8 | 7.6 | 8 | 7 | 8 | 9.1 | 9.6 | 11.8 | 13.1 | 14 | 14.7 | 15.2 | 15.6 | 15.8 |
| BSD A/180 | 32.0 | 16 | 6.5 | 7.5 | 8.5 | 9 | 7.5 | 8.7 | 10.1 | 10.8 | 12.7 | 14.3 | 15.5 | 16.3 | 17 | 17.4 | 17.8 |
| BSD A/200 | 36.0 | 18 | 7 | 8.1 | 9.4 | 10 | 8 | 9.4 | 11.1 | 11.9 | 13.5 | 15.4 | 16.8 | 17.8 | 18.6 | 19.2 | 19.7 |
| BSD A/220 | 40.0 | 20 | 7.3 | 8.6 | 10.2 | 10.9 | 8.4 | 10 | 11.9 | 13 | 14.2 | 16.3 | 17.9 | 19.1 | 20.1 | 20.8 | 21.4 |
| BSD A/240 | 44.0 | 22 | 7.6 | 9.1 | 10.9 | 11.8 | 8.7 | 10.5 | 12.8 | 14 | 14.8 | 17.1 | 18.9 | 20.3 | 21.5 | 22.4 | 23.1 |
| BSD A/260 | 48.0 | 24 | 7.9 | 9.5 | 11.6 | 12.6 | 9 | 10.9 | 13.5 | 14.9 | 15.3 | 17.8 | 19.8 | 21.4 | 22.7 | 23.8 | 24.6 |
| BSD A/280 | 52.0 | 26 | 8.1 | 9.9 | 12.2 | 13.4 | 9.2 | 11.3 | 14.2 | 15.8 | 15.7 | 18.4 | 20.6 | 22.4 | 23.9 | 25.1 | 26.1 |
| BSD A/300 | 56.0 | 28 | 8.3 | 10.2 | 12.7 | 14.2 | 9.4 | 11.6 | 14.8 | 16.7 | 16 | 18.9 | 21.3 | 23.3 | 24.9 | 26.3 | 27.4 |
| BSD A/320 | 60.0 | 30 | 8.5 | 10.5 | 13.2 | 14.9 | 9.5 | 11.9 | 15.3 | 17.4 | 16.3 | 19.4 | 21.9 | 24.1 | 25.9 | 27.4 | 28.6 |
| BSD56/202 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
HB: hovedbjælken; SB: sekundærbjælken
Karakteristisk bæreevne - Træ-træsamling - Delvis udsømning
| Reference | Bjælkeskoens bæreevne | |||||||
|---|---|---|---|---|---|---|---|---|
| Karakteristisk bæreevne - Delvis udsømning | ||||||||
| Udsømning | Karakteristisk bæreevne[kN] | |||||||
| HB | SB | R₁,ₖ | R₂,ₖ | |||||
| Antal | Antal | CNA4.0x35 | CNA 4.0x40 | CNA 4,0x60 | CNA4.0x35 | CNA 4.0x40 | CNA 4,0x60 | |
| BSD A/100 | 8.0 | 4.0 | 5.3 | 6.3 | 9.9 | 4.1 | 4.9 | 7.9 |
| BSD A/120 | 10.0 | 6.0 | 7.1 | 8.4 | 13.1 | 5.9 | 7.1 | 11.2 |
| BSD A/140 | 12.0 | 6.0 | 9.5 | 11.2 | 17.2 | 8 | 9.5 | 14.2 |
| BSD A/160 | 14.0 | 8.0 | 11.7 | 13.8 | 21 | 10.3 | 12.2 | 18.9 |
| BSD A/180 | 16.0 | 8.0 | 14.5 | 17 | 23.6 | 12.8 | 14.6 | 18.9 |
| BSD A/200 | 18.0 | 10.0 | 17.1 | 20.1 | 28.3 | 15.5 | 18.3 | 23.6 |
| BSD A/220 | 20.0 | 10.0 | 19.9 | 22 | 28.3 | 16.6 | 18.3 | 23.6 |
| BSD A/240 | 22.0 | 12.0 | 23 | 25.6 | 33 | 19.9 | 22 | 28.3 |
| BSD A/260 | 24.0 | 12.0 | 23.2 | 25.6 | 33 | 19.9 | 22 | 28.3 |
| BSD A/280 | 26.0 | 14.0 | 26.6 | 29.3 | 37.8 | 23.2 | 25.6 | 33 |
| BSD A/300 | 28.0 | 14.0 | 26.6 | 29.3 | 37.8 | 23.2 | 25.6 | 33 |
| BSD A/320 | 30.0 | 16.0 | 29.9 | 32.9 | 42.5 | 26.6 | 29.3 | 37.8 |
| BSD56/202 | - | - | - | - | - | - | - | - |
HB: hovedbjælken; SB: sekundærbjælken
