EWH

Bjælkesko til I-bjælker

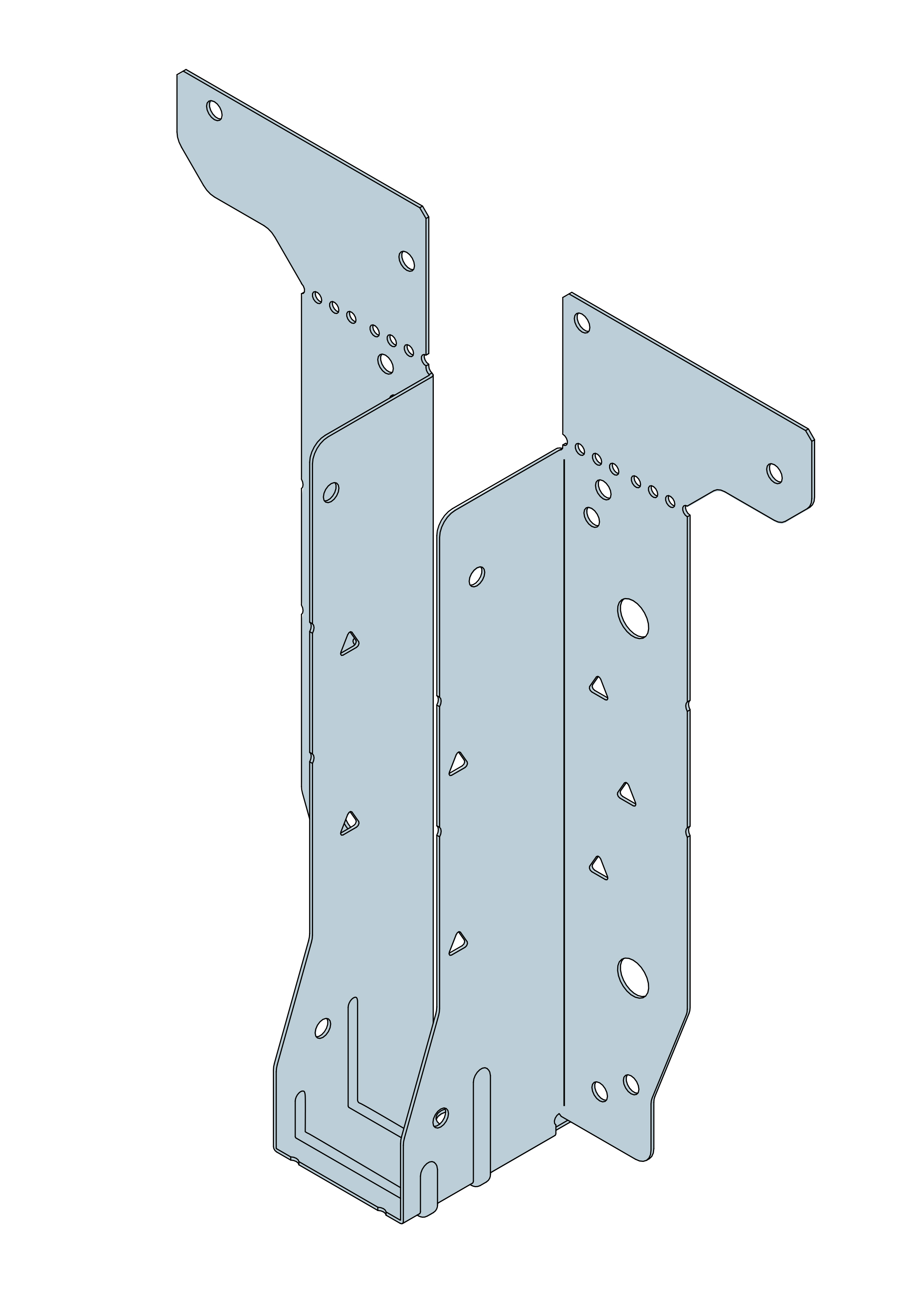

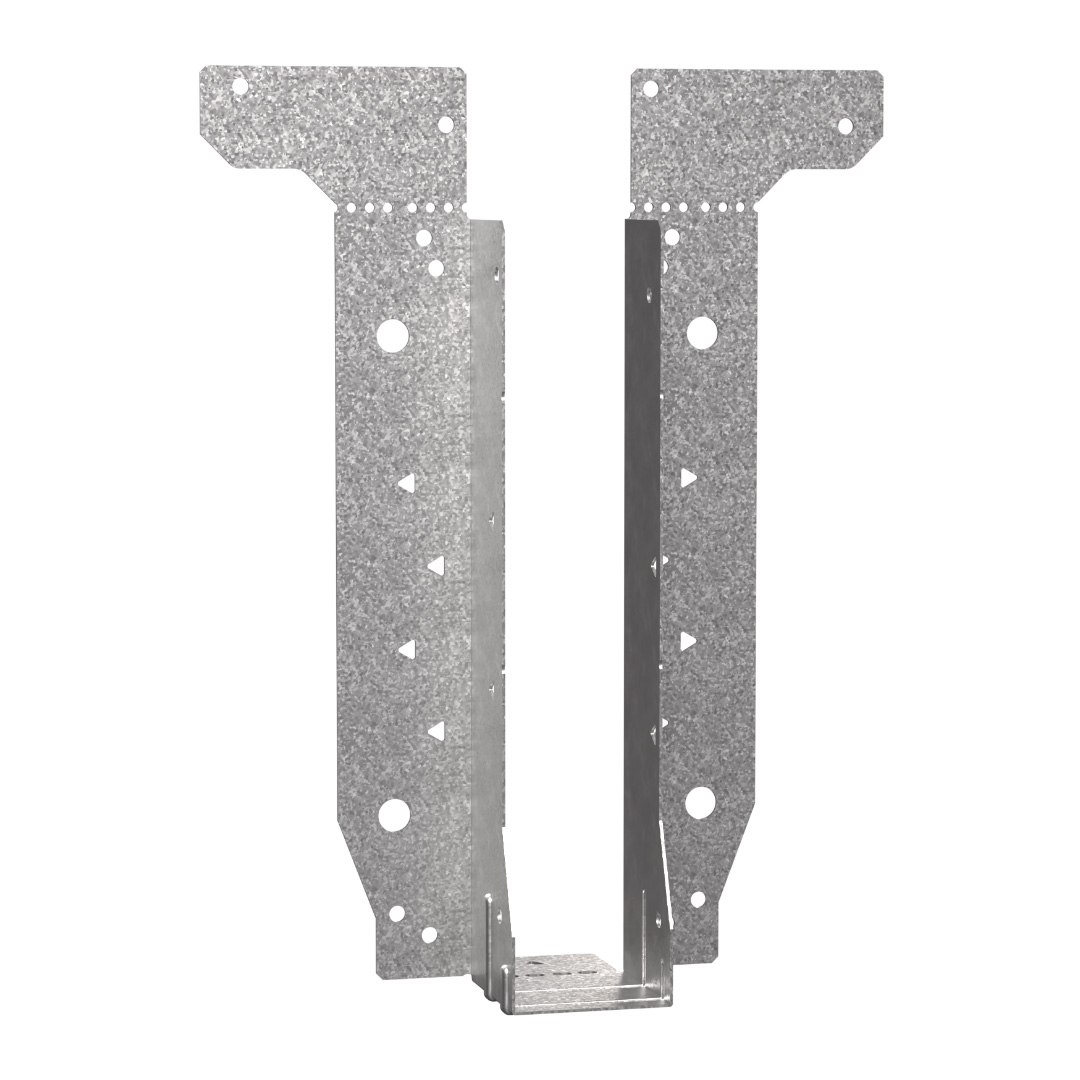

EWH er en universel og fleksibel bjælkesko, som er enkel at installere. EWH er testet til mange applikationer og er derfor designet til, at opfylde en bred vifte af installationsmuligheder.

CE mærket
Aftalegrundlag
UKCA
Anvendelsesklasse 2
Elgalvaniseret stål 20 µm
Indoor

Produktinformationer

Billeder

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Egenskaber

  • To fastgørelsesmønstre giver mulighed for øget download og uplift.
  • Sædeflig for nem installation.
  • Sædeflig kan bøjes opad til installationer, hvor topstykket er dybere end bjælken.

Applikationer

Velegnet til brug med kombinationer af følgende materialer:

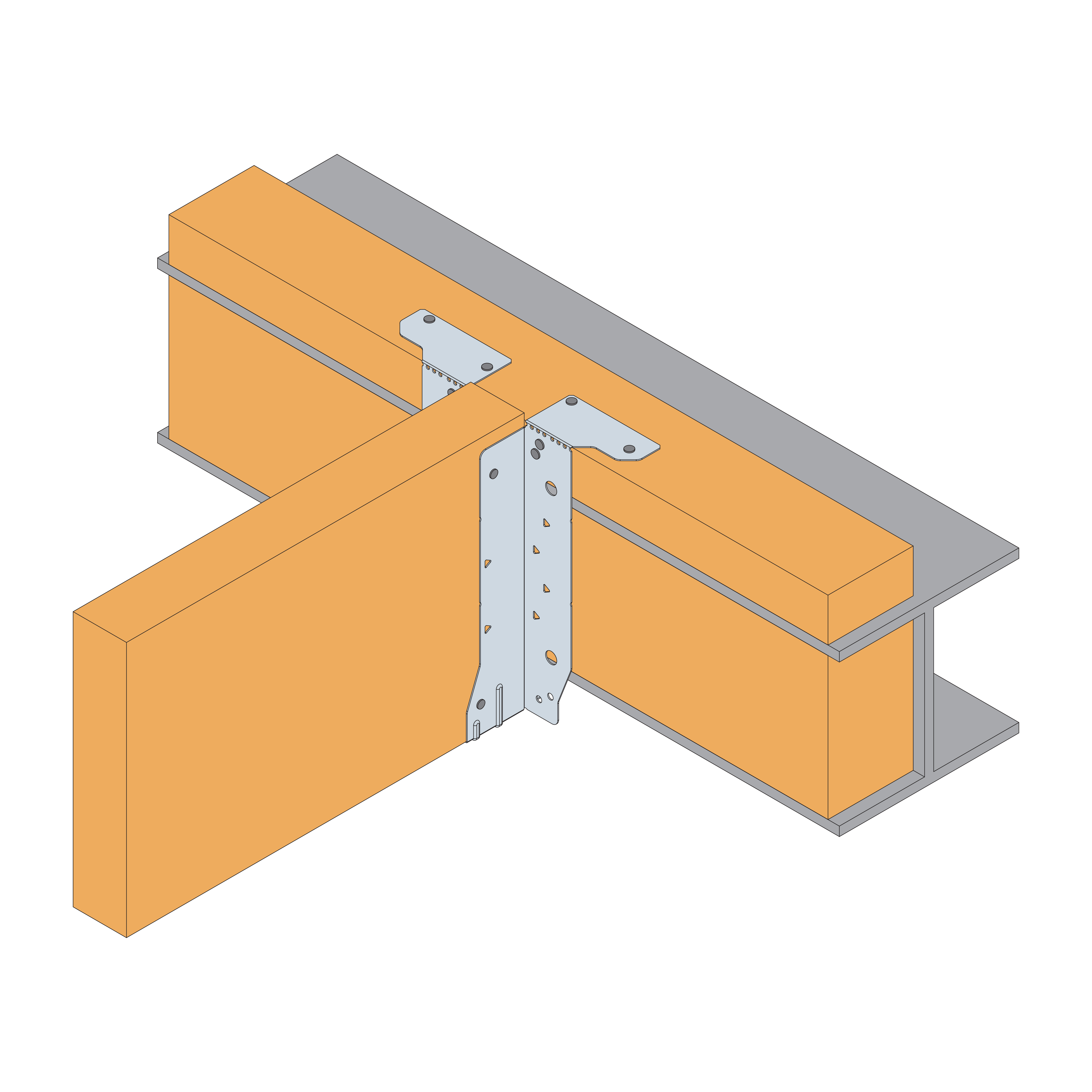

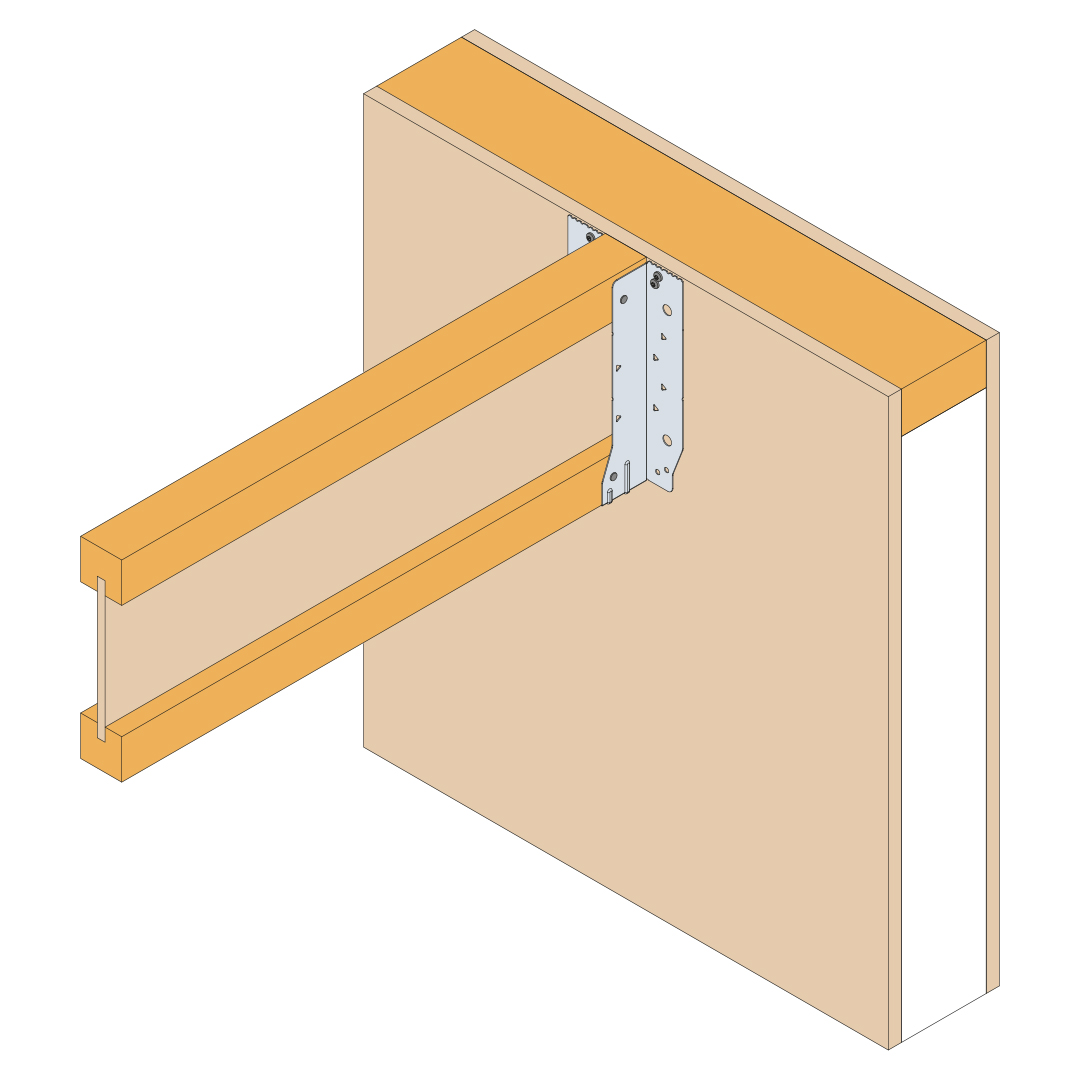

  • Overliggere: I-bjælker, metal-web I-bjælker, massivt træ og SIP bjælker.
  • Bjælker: I-bjælker, metal-web I-bjælker og massivt træ.

Bemærk: Massivt træ refererer til LVL, limtræ eller konstruktionstræ.

Teknisk data

Dimensioner

Størrelses kompatibilitet

Bjælke-højde [mm]

Højde af bjælkesko (B)

[mm]

Bjælkebredde [mm]

38 39

454753586063

69 70

72

75 2*38 2*39

 89  90 2*45

2*47

96 97

2*532*582*601222*63

140 2*69 2*70

2*72

147 2*75

2*89 2*90

2*96 2*97

2*1222*147
Bredde af bjælkesko (A) [mm]
40475056616366727579919699109119122125128142146150182196246296
195, 200, 202195xxxxxx xxxxxxxxxx xxxxxxx
219, 220, 225219xxxxxxxxxxxxxxxxxxxxxxxxx
235, 240235xxxxxxxxxxxxxxxx xxx xx
245, 250245xxx x x xxxxx x  x x xx
253, 254253 xx     x x x   x  xx xxx
295295       x    x
300, 304300xxxxxxxxxxxxxxxxxxxxxxxxx
350, 356350 xx  x xx xxx  x  x
360360 xx xxxx xxxx xx     x
373370  x     x   x
400400 xx xxxxx xxx xx     x
417, 421417  x     x   x



Dimensioner

Art. nr. DB nr. Tilsvarende IUSE Dimensioner [mm] Huller
A B C D E t Flange B Flange C Flange E
Ø5 Ø10 Trekantet Ø5 Trekantet Ø5
EWH195/472385793IUSE199/48471954980400.9846444
EWH245/472385795-472454980400.98410444
EWH245/502400627IUSE239/50504980400.98410444
EWH245/612385796IUSE249/61614980400.98410444
EWH300/472385797IUSE299/48473004980400.98410444
EWH300/502400628IUSE299/50504980400.98410444
EWH300/632385798IUSE299/63634980400.98410444
EWH300/912385799IUSE299/92914980400.98410444
EWH350/472385800IUSE349/48473504980401.28410444
EWH350/502400629-504980401.28410444
EWH350/632385801-634980401.28410444
EWH350/912385802-914980401.28410444
EWH360/502385803-503604980401.28410444
EWH400/502385804-504004980401.28410444
EWH400/632385805IUSE399/63634980401.28410444
EWH400/912385806IUSE399/92914980401.28410444

Karakteristisk bæreevne - I-bjælker

Art. nr. Udsømning Karakteristisk bæreevne [kN]
Front
(flange B)
Top
(flange E)
Bjælke
(flange C)
R1,k R2,k
Ø5 huller Trekantede huller Ø5 huller Ø5 huller Trekantede huller LVL I-bjælke
36 mm
LVL I-bjælke
39 mm
Konstruktionstræ I-bjælke
45 mm
LVL I-bjælke
Udvidet
Konstruktionstræ I-bjælke
Udvidet
LVL I-bjælke
36 mm
LVL I-bjælke
39 mm
Konstruktionstræ I-bjælke
45 mm
LVL, Limtræ
Konstruktionsstræ
CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35
EWH (TF)8-44-111312.1--2.32.5-3.5
EWH (TF + 6 TRI)8644----18.318.22.32.5-3.5
EWH (TF + 8 TRI)8844----19.919.62.32.5-3.5
EWH (TF + 10 TRI)81044----20.320.62.32.5-3.5
EWH (FF)8--4-69.28--2.32.5-3.5
EWH (FF + 6 TRI)86-4----15.516.32.32.5-3.5
EWH (FF + 8 TRI)88-4----16.916.62.32.5-3.5
EWH (FF + 10 TRI)810-4----17.617.72.32.5-3.5

→   (TF) = Top Fix     |    (FF) = Face Fix     |     ( +6 TRI) =  Antal ekstra søm i trekantede huller

→   36, 39 og 45 mm referere til højden af I-bjælkens flanger

→   For EWH > 300 mm højde, skal der monteres en krydsfinèrplade på fronten af den bærende I-bjælke for standard montage. Krydsfinèrpladens udformning og montage skal være i overensstemmelse med I-bjælkeproducentens specifikationer.

→   Udvidet montage kræver montage af en krydsfinèrplade på fronten af den bærende I-bjælke og det specificerede antal trekantede huller skal udsømmes. Krydsfinèrpladens udformning og montage skal være i overensstemmelse med I-bjælkeproducentens specifikationer.

→   R2 værdier relateres til den sekundære bjælke.

Karakteristisk bæreevne - Metal Web bjælke

Art. nr. Udsømning Karakteristisk bæreevne [kN]
Front
(flange B)
Top
(flange E)
Bjælke
(flange C)
R1,k R2,k
Ø5 huller Trekantede huller Ø5 huller Ø5 huller Trekantede huller Metal Web Metal Web
Enhanced
Metal Web LVL, Limtræ
Konstruktionsstræ
CNA4.0x35 CSA5.0x50 CNA4.0x35 CSA5.0x50 CNA4.0x35 CNA4.0x35
EWH (TF)8-44-1316.4--3.53.5
EWH (TF + 6 TRI)8644---17.117.43.53.5
EWH (TF + 8 TRI)8844---1818.33.53.5
EWH (TF + 10 TRI)81044---18.618.93.53.5
EWH (FF)8--4-9.913.7--3.53.5
EWH (FF + 6 TRI)86-4---15.516.63.53.5
EWH (FF + 8 TRI)88-4---17.318.43.53.5
EWH (FF + 10 TRI)810-4---19.120.23.53.5

→   (TF) = Top Fix     |    (FF) = Face Fix     |     ( +6 TRI) =  Antal ekstra søm i trekantede huller

→   Konstruktionstræ, min. C24

→   Udvidet montage kræver montage af en 18 mm krydsfinérplade på forsiden af Metal Web bjælken. Krydsfinèrpladen skal være mindst 400 mm lang og samme højde Metal Web bjælken. Krydsfinerpladen monteres med 8 stk. SWW8,0x80 mm skruer. Skruerne skal placeres i overensstemmelse med illustrationen nedenfor..

→   R2 værdierne relateres til den sekundære bjælken.

Karakteristisk bæreevne - Konstruktionstræ

Art. nr. Udsømning Karakteristisk bæreevne [kN]
Front
(flange B)
Top
(flange E)
Bjælke
(flange C)
R1,k R2,k
Ø5 huller Trekantede huller Ø5 huller Ø5 huller Trekantede huller LVL Limtræ C24 konstruktionstræ LVL I-bjælke
36 mm
LVL I-bjælke
39 mm
Konstruktionstræ I-bjælke
45 mm
Metal Web LVL, Limtræ
Konstruktionsstræ
CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35 CNA4.0x35
EWH (TF)8-44-15.512.912.82.32.53.53.53.5
EWH (TF + 6 TRI)8644-18.818.517.62.32.53.53.53.5
EWH (TF + 8 TRI)8844-191918.52.32.53.53.53.5
EWH (TF + 10 TRI)81044-20.419.419.12.32.53.53.53.5
EWH (FF)8--4-11.196.62.32.53.53.53.5
EWH (FF + 6 TRI)86-4-18.716.313.42.32.53.53.53.5
EWH (FF + 8 TRI)88-4-20.417.915.22.32.53.53.53.5
EWH (FF + 10 TRI)810-4-21.318.617.12.32.53.53.53.5

→   (TF) = Top Fix     |    (FF) = Face Fix     |     ( +6 TRI) =  Antal ekstra søm i trekantede huller.

→   Konstruktionstræ referere til LVL, Limtræ og massivt træ, min. C24

→   R2 værdier relateres til sekundær bjælke.

Udvidet montage ved opadrettet last

Art. nr. Udsømning Characteristic Loads [kN]
Front
(flange B)
Top
(flange E)
Bjælke
(flange C)
R2,k
Ø5 huller Trekantede huller Ø5 huller Ø5 huller Trekantede huller I-bjælke
+ Web afstiver
Metal Web LVL, Limtræ
Konstruktionsstræ
CNA4.0x35 CNA4.0x35 CNA4.0x35
EWH (Enhanced Uplift)46, 8 or 100, 444888

→   Udsøm alle runde og trekantede huller.

→   Konstruktionstræ, min. C24

→   Hvis den indgående bjælke er en I-bjælke, er det nødvendigt med kropsudfyldning ved stor opadrettet last (Kropsudfyldningens størrelse og installation skal være i overensstemmelse med I-bjælke-producentens specifikationer).

→   R2 værdier relateres til den sekundære bjælke.

Installation

Installation

Installation

  • Ved STANDARD-installation skal der fastgørelsesmidler i alle runde huller.
  • Ved UDVIDET-installation skal der fastgørelsesmidler i alle runde og alle trekantede huller (undtagen det trekantede hul i bjælkeskoens sædeflig).
  • Se afsnittet Installationsdetaljer for mere detaljerede oplysninger.

EWH Standard Monteringsvejledning - gælder for I-bjælker, MetalWeb-bjælker og bjælker af massivtræ.

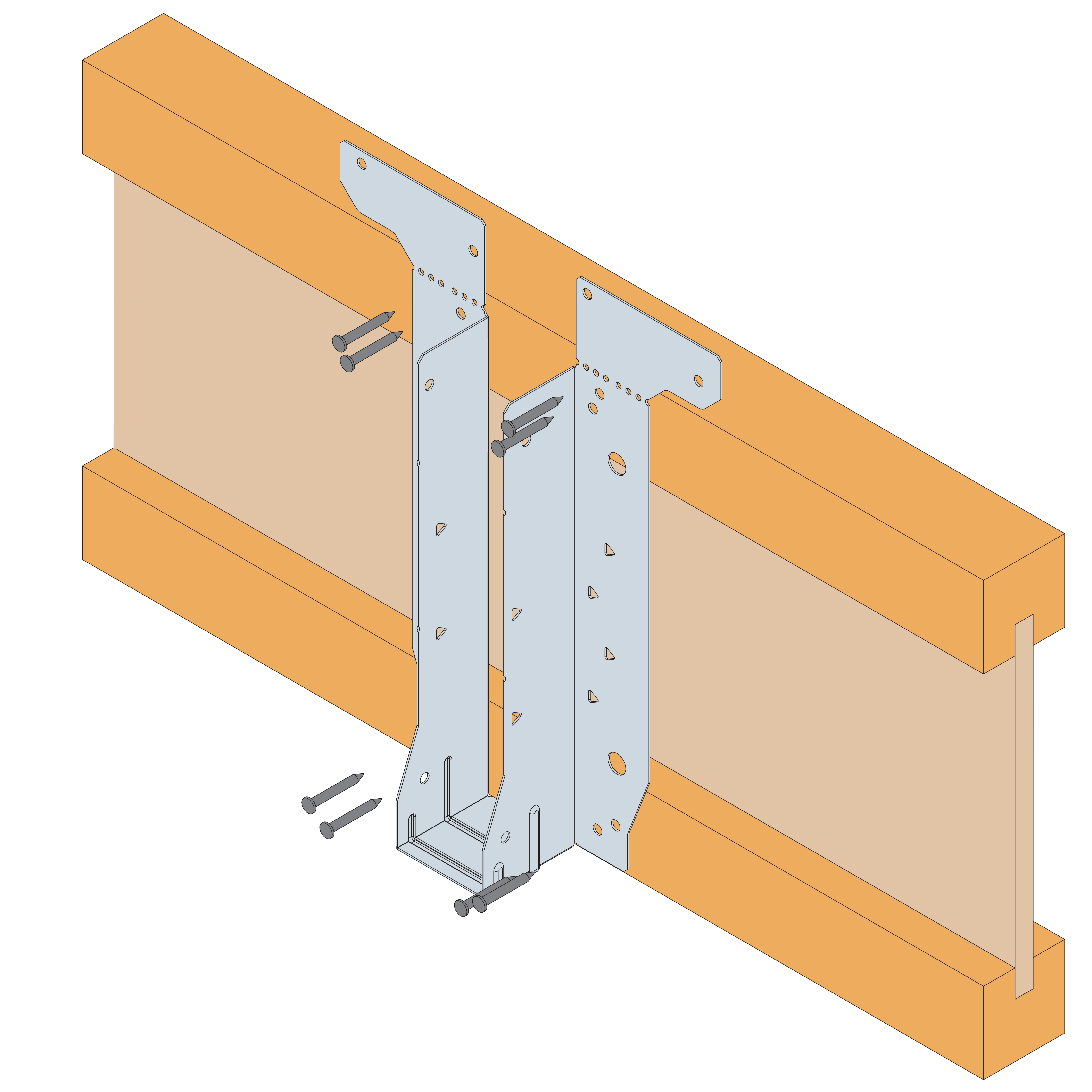

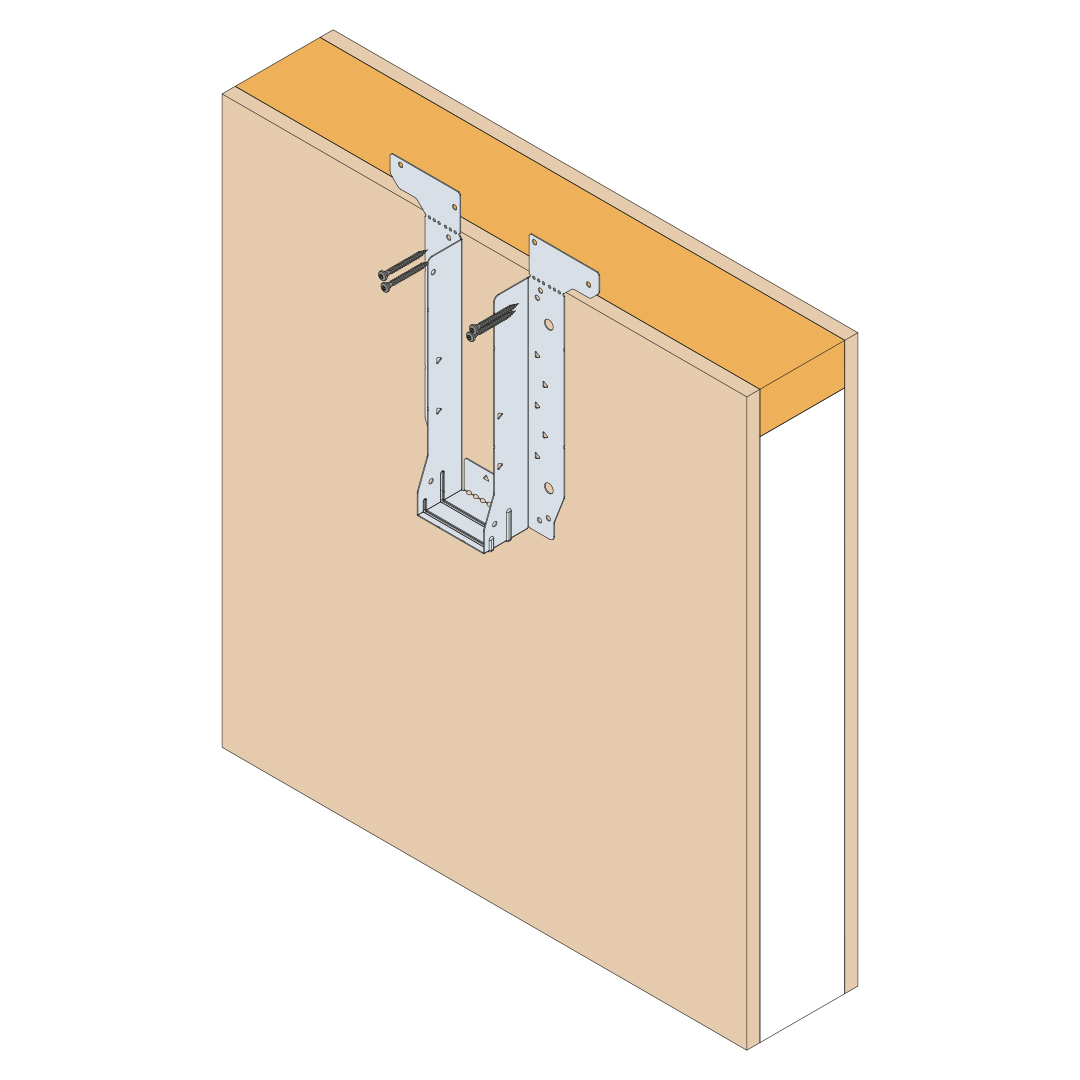

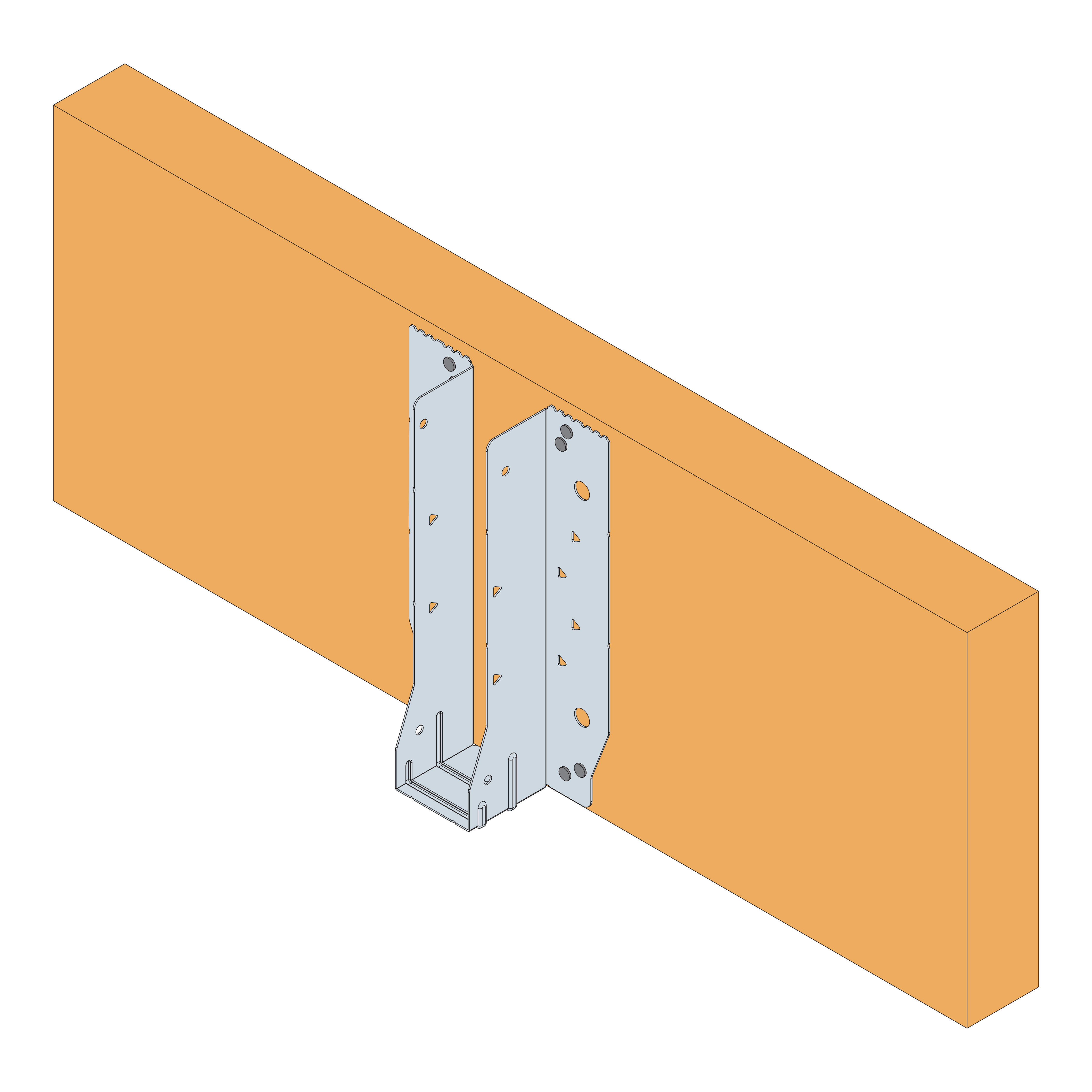

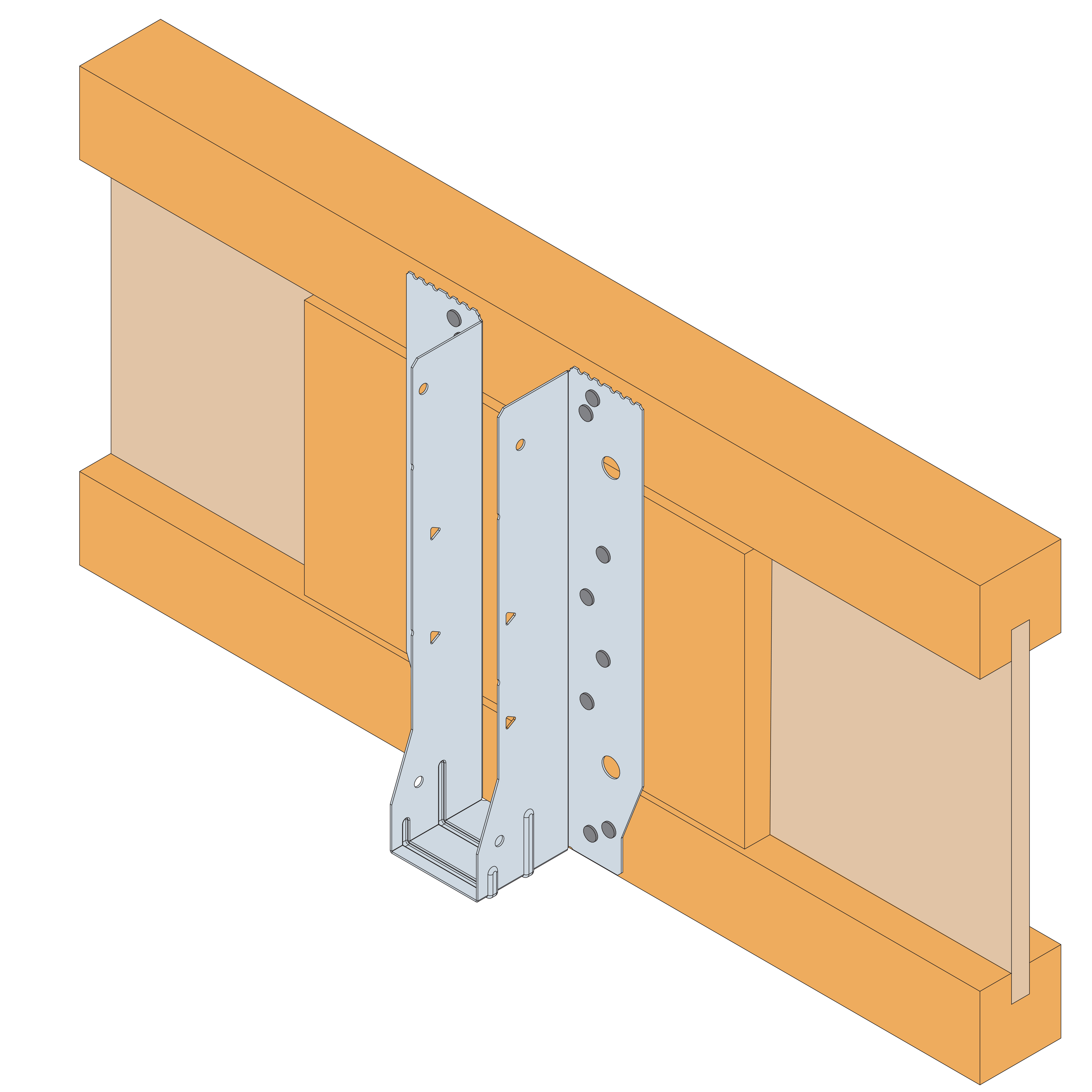

  1. Placer EWH-bjælkeskoen på forsiden af den bærende bjælke, og sørg for, at sædefligen er tæt op ad undersiden af den bærende bjælke.

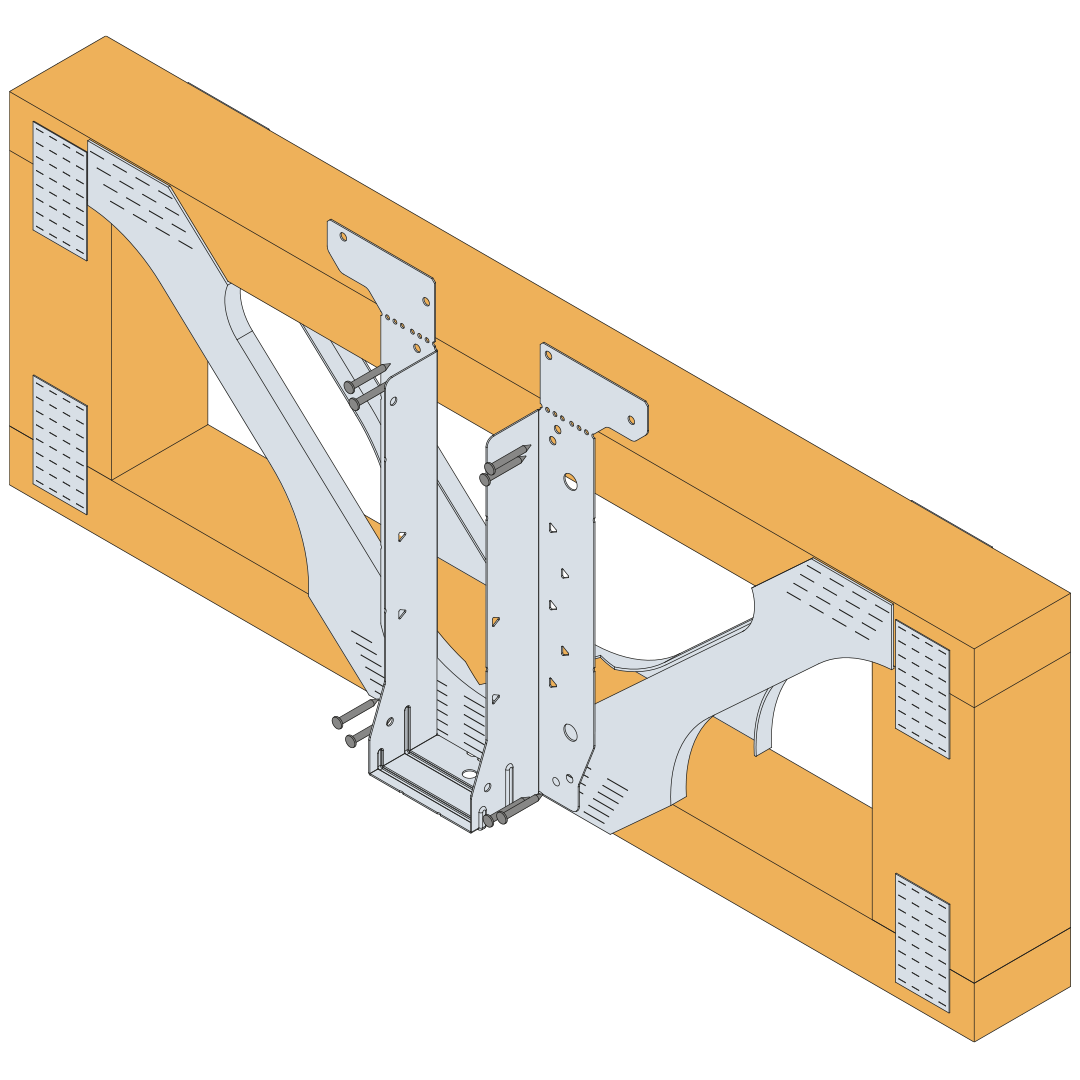

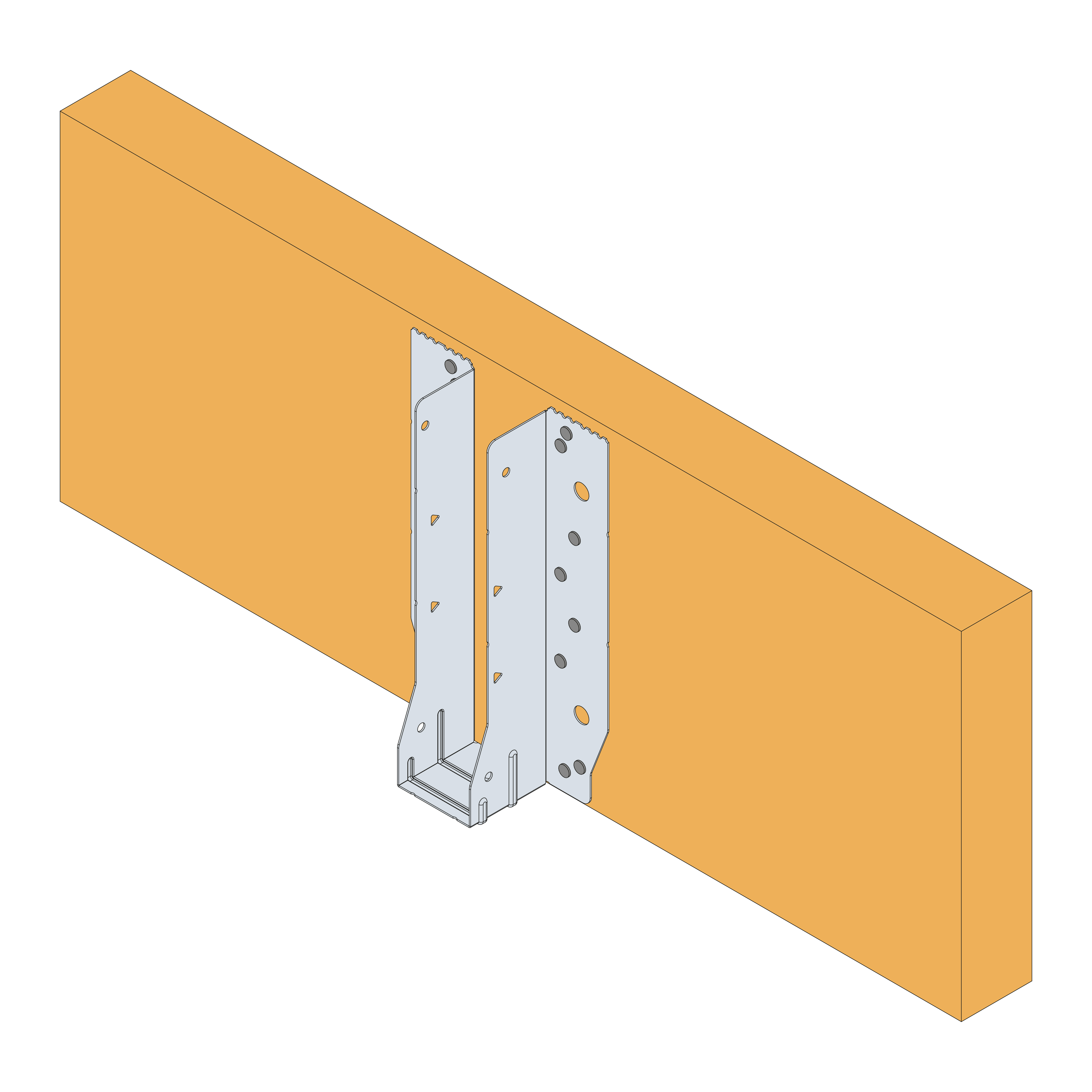

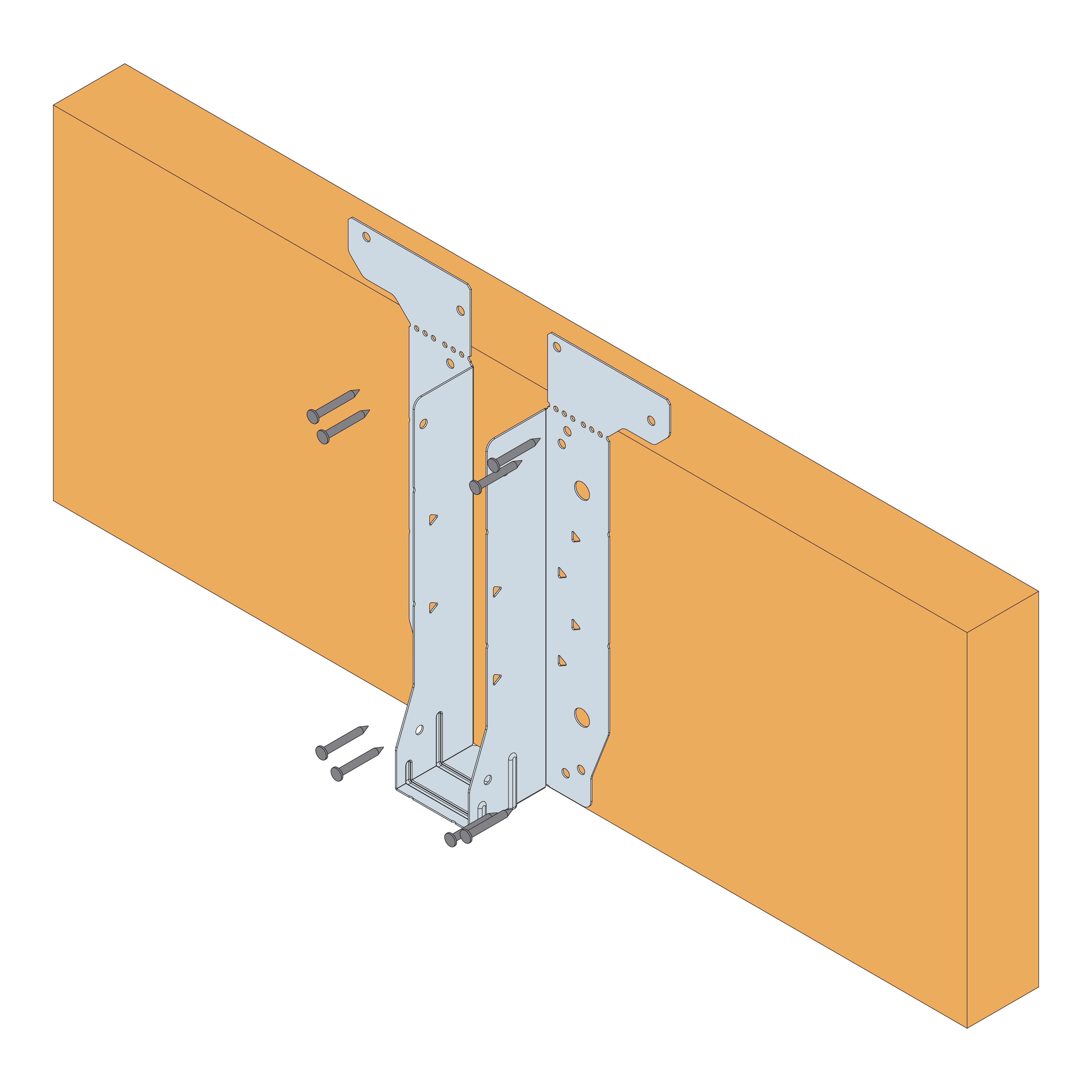

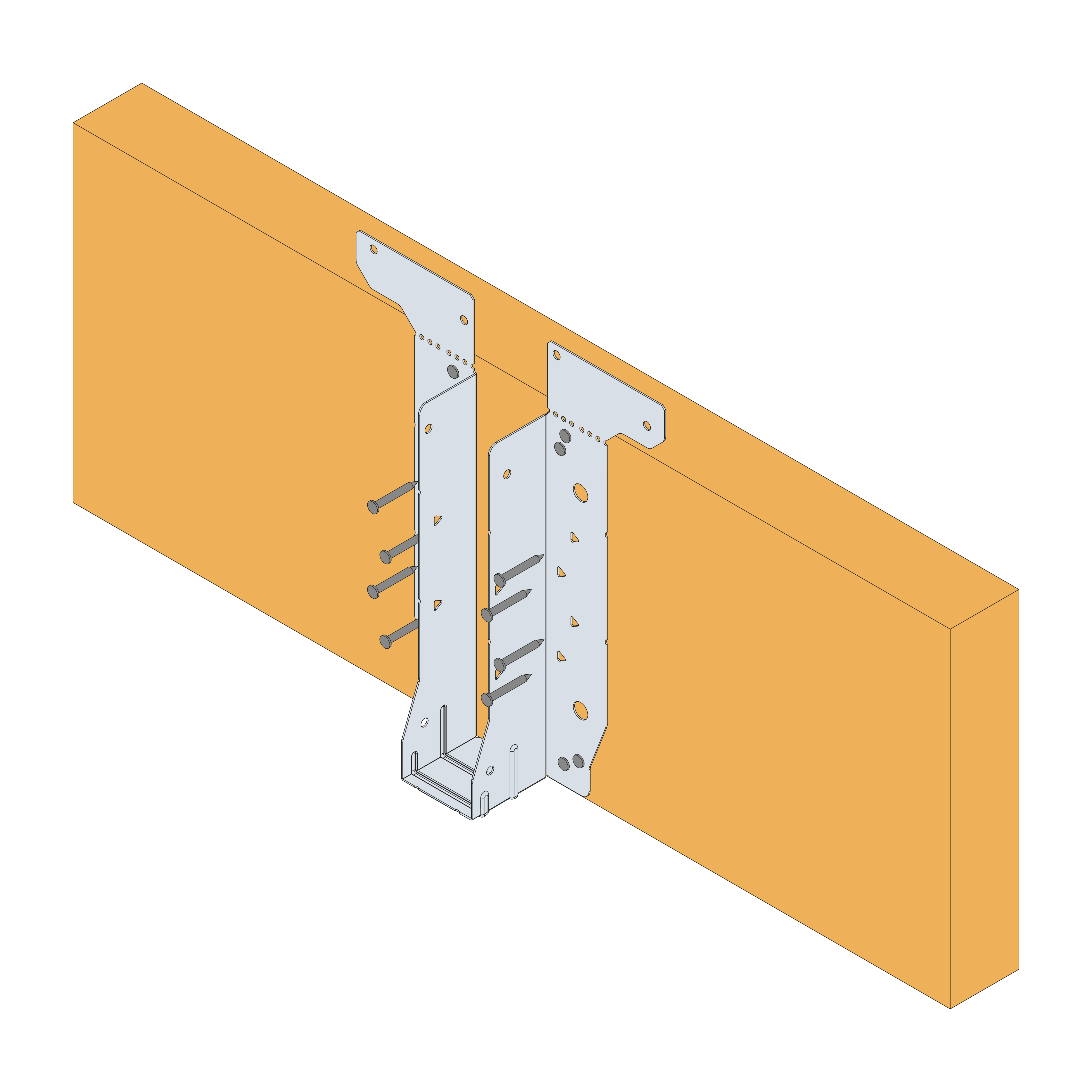

  2. Sørg for, at bjælkeskoens sider er lodrette, og fyld alle runde huller på forsiden, start nedefra med det specificerede fastgørelsesmiddel.

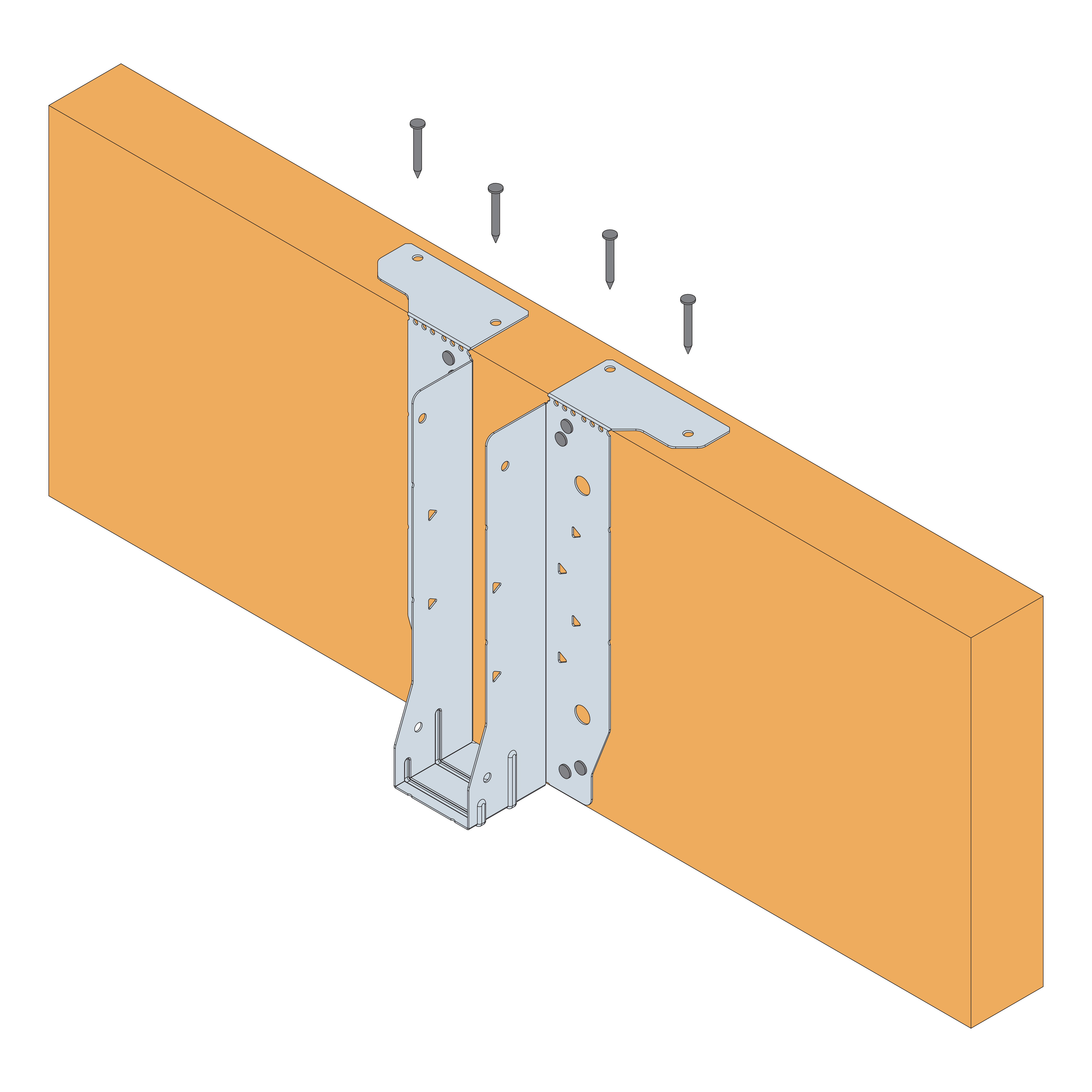

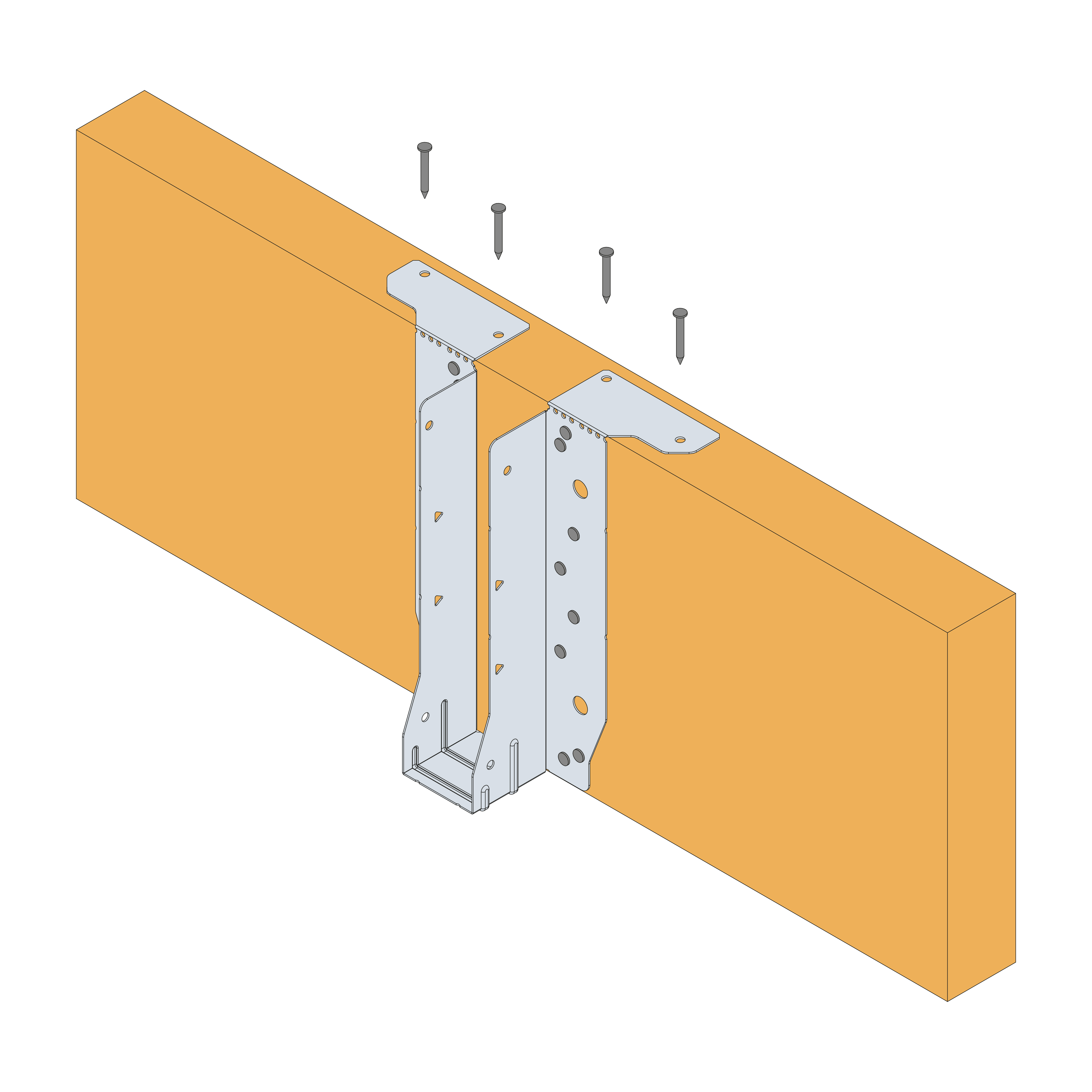

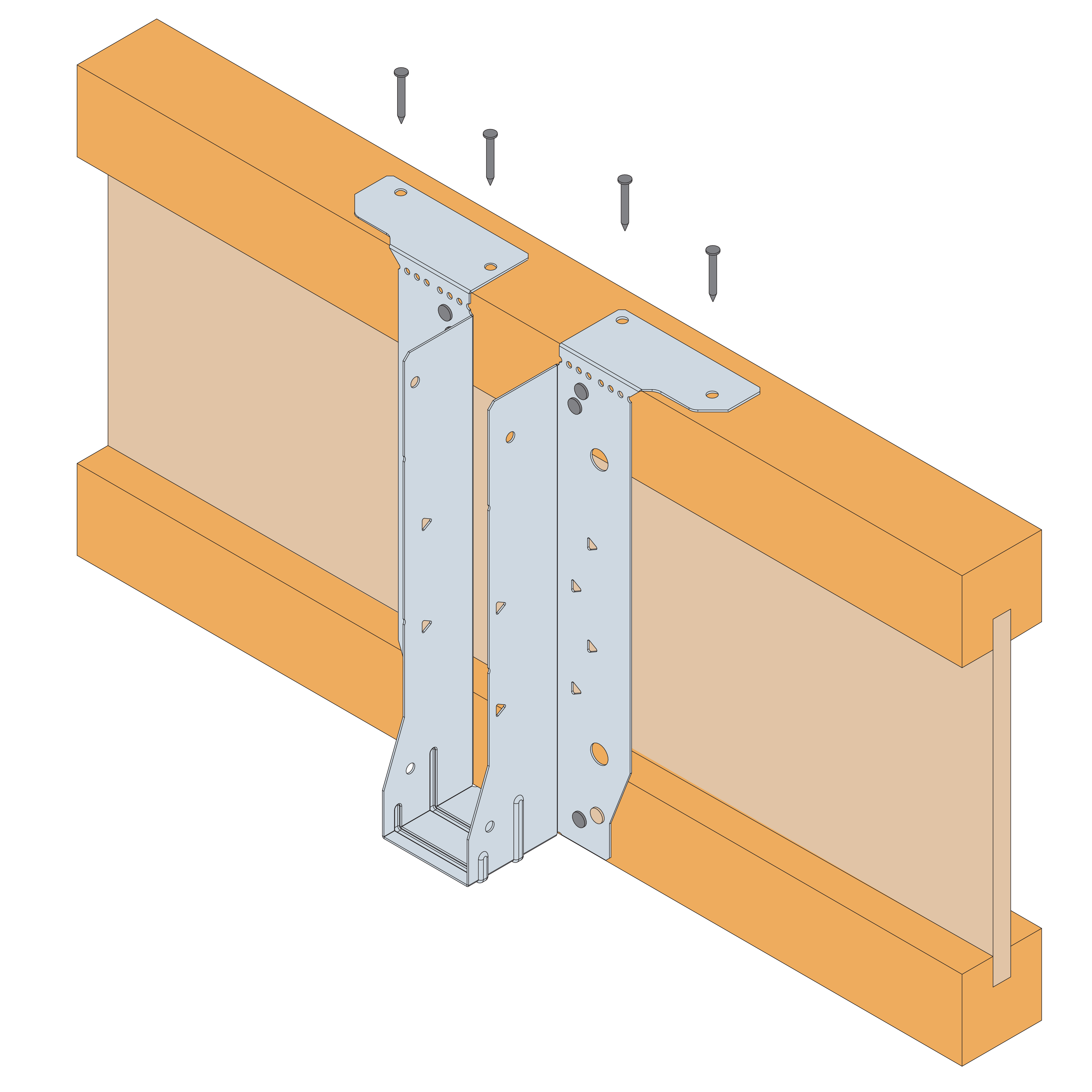

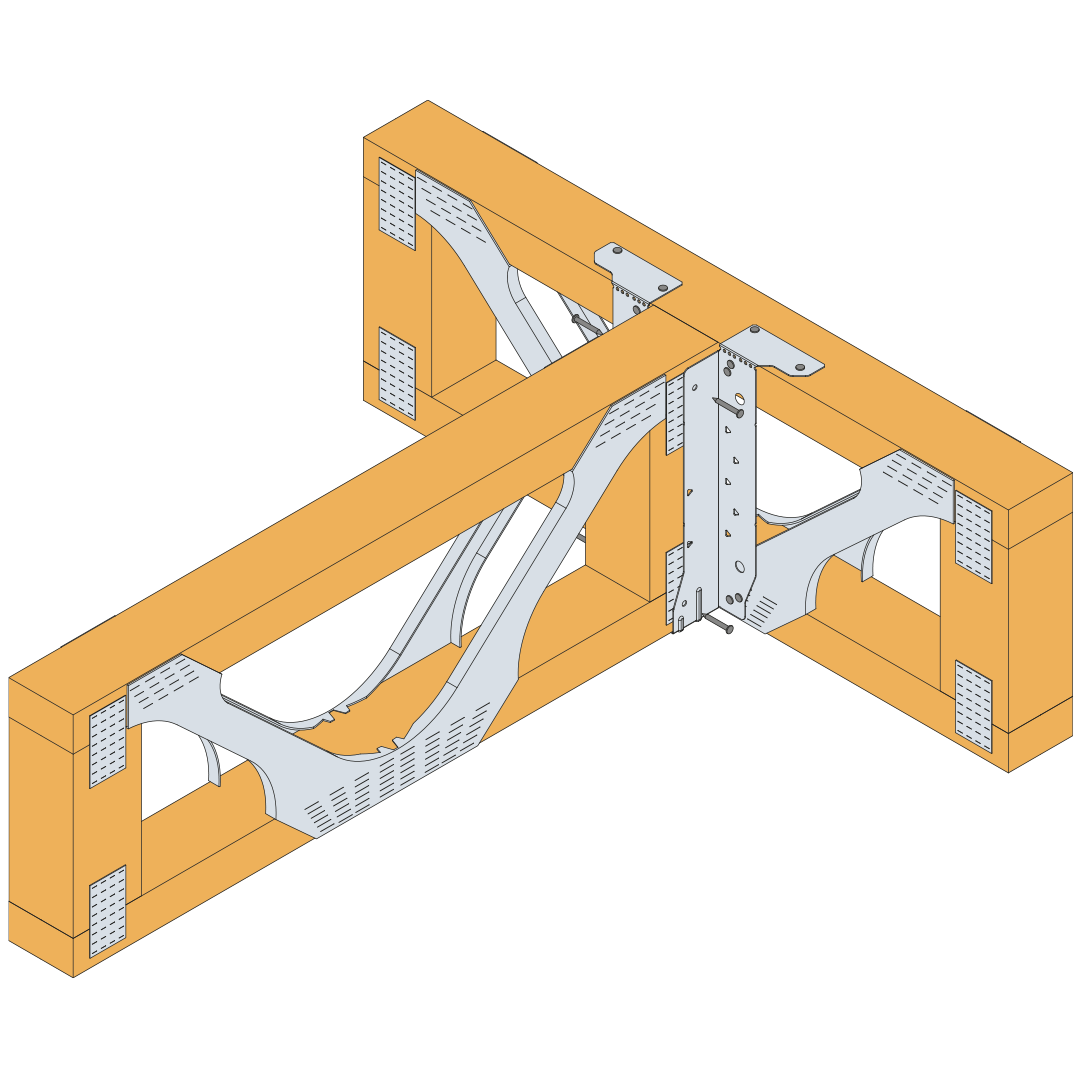

  3. Ved montage på oversiden (Top Fix) bukkes den øverste flange ind over den bærende bjælke, så der er en skarp bukkelinje langs overkanten af den bærende bjælke, og alle runde huller i toppen fyldes med de specificerede fastgørelsesmidler (BEMÆRK: Afhængigt af bjælkehøjden kan bukkelinjen være op til 6 mm over perforeringslinjerne).

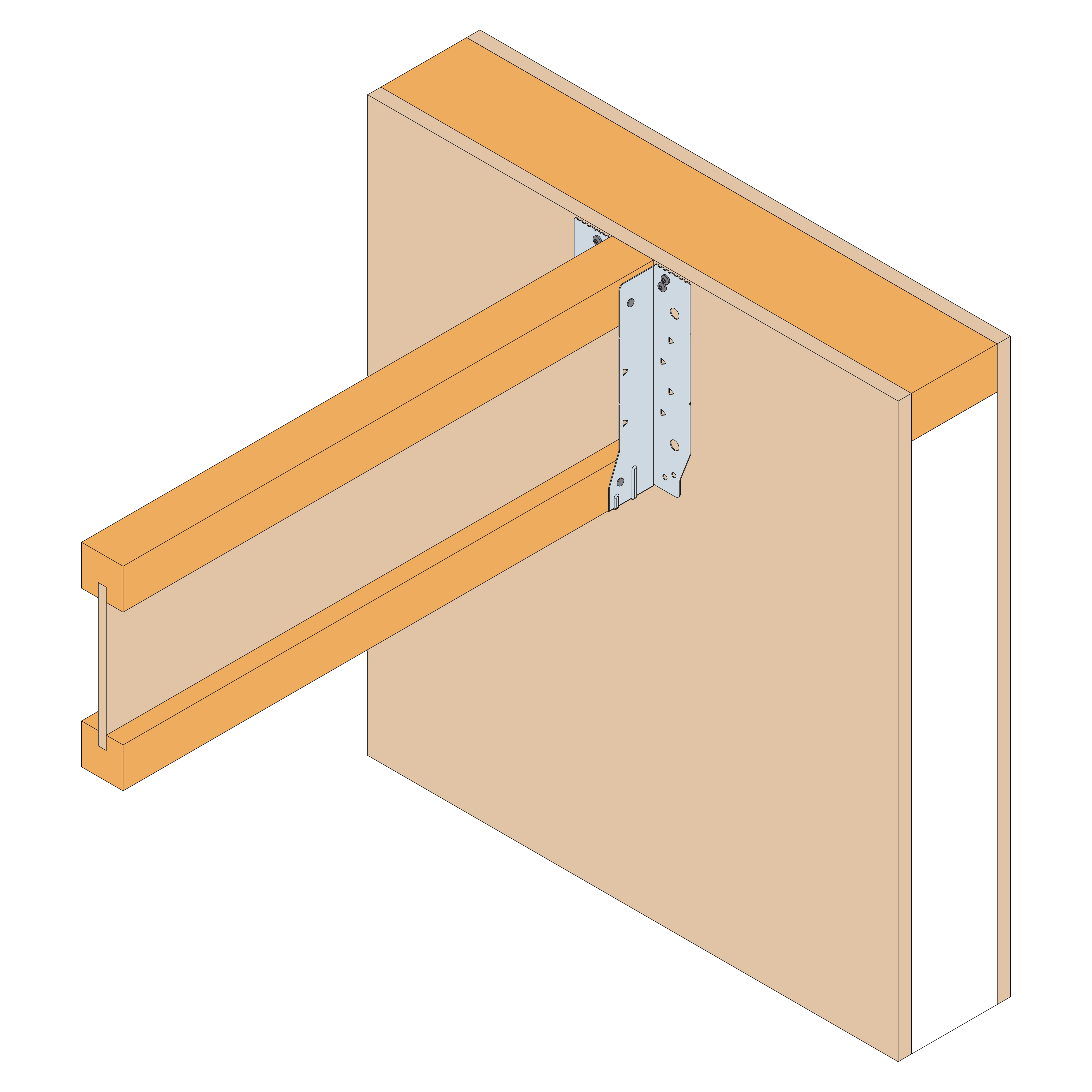

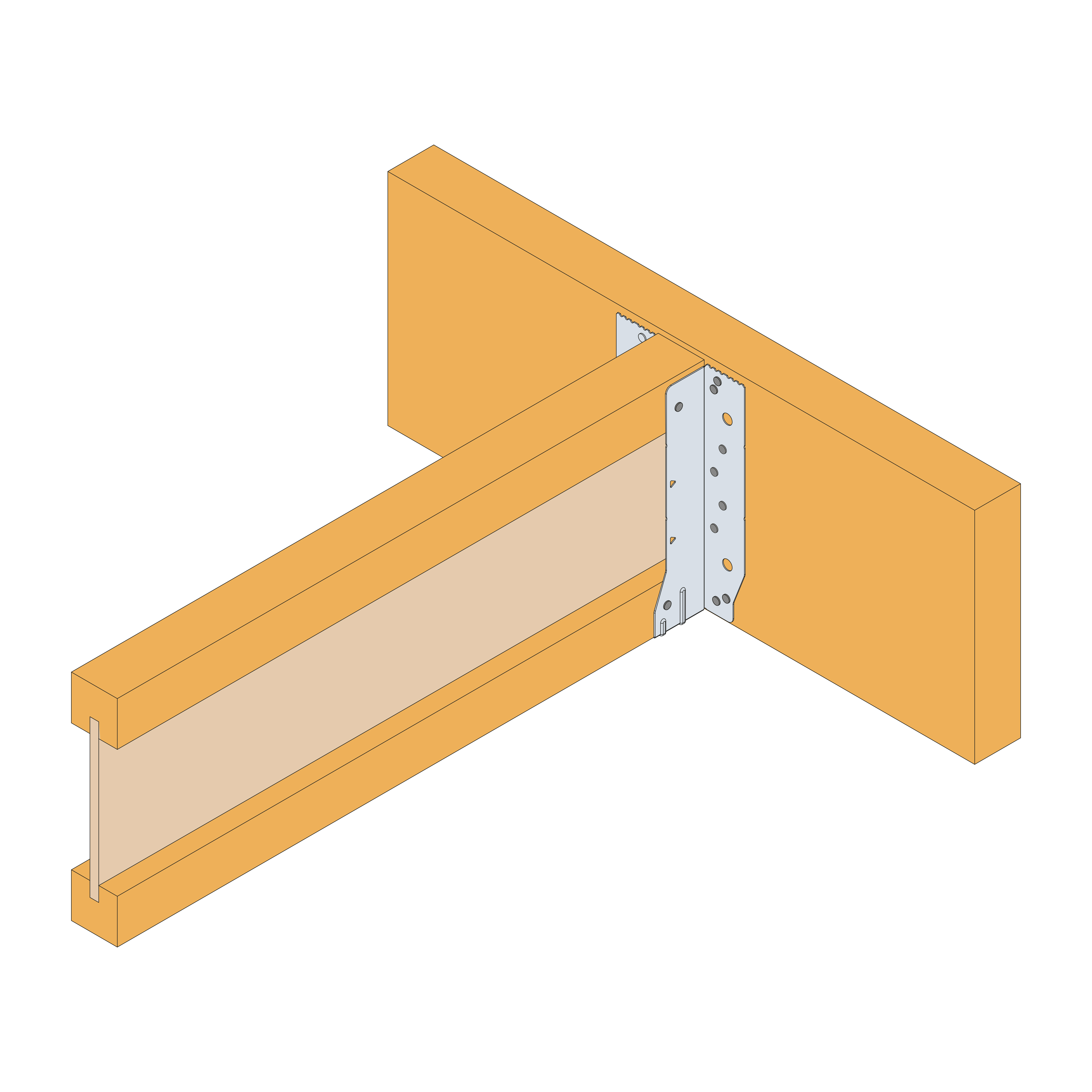

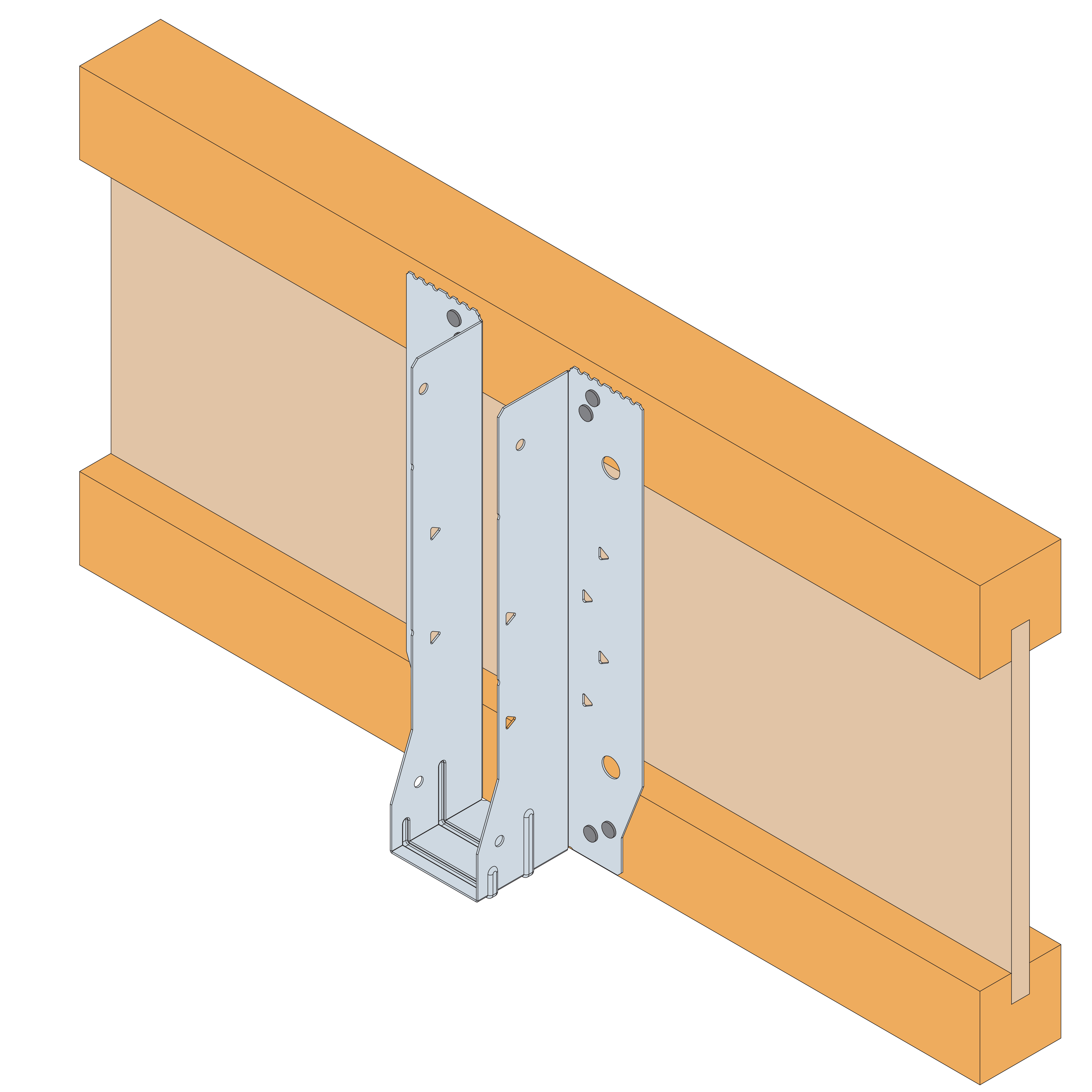

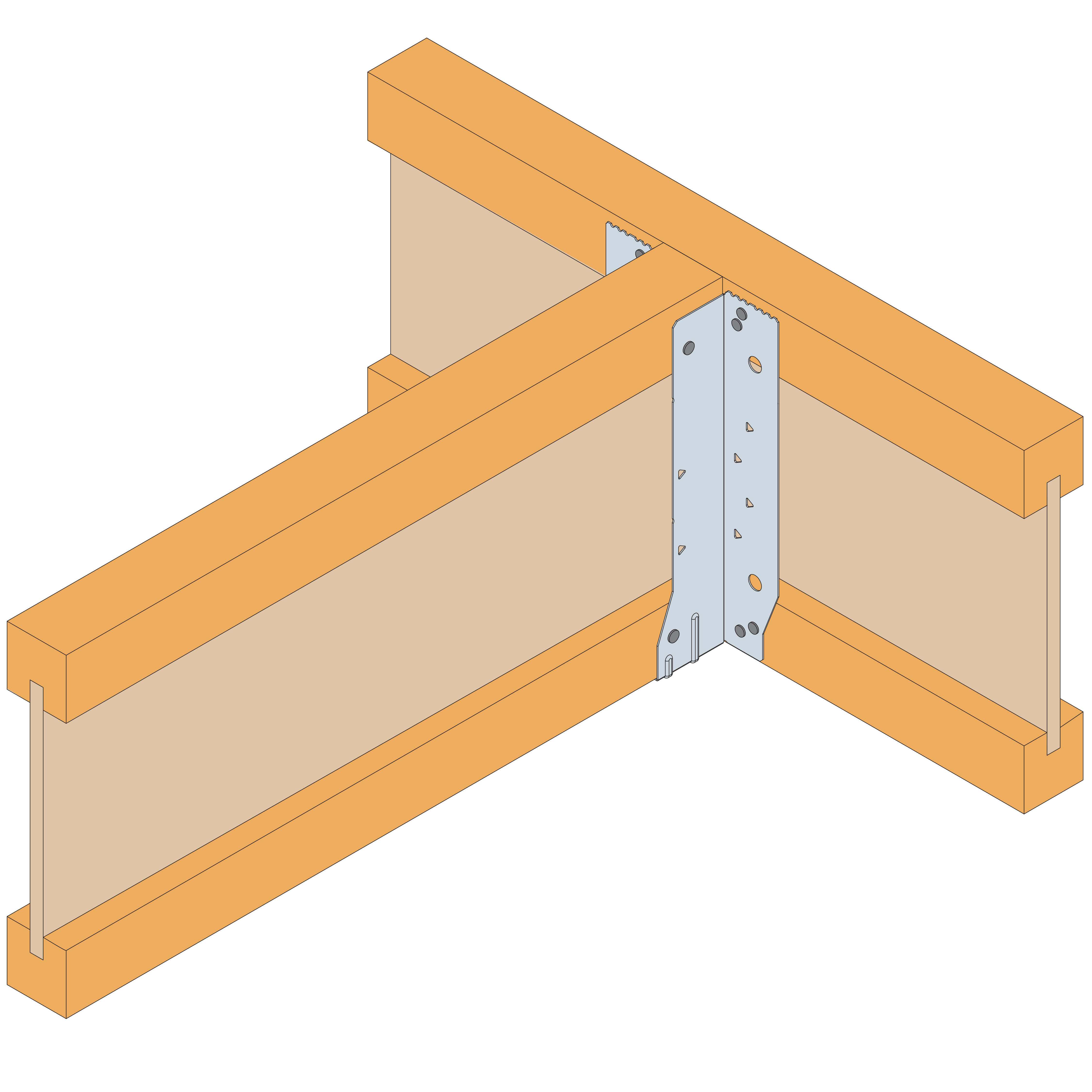

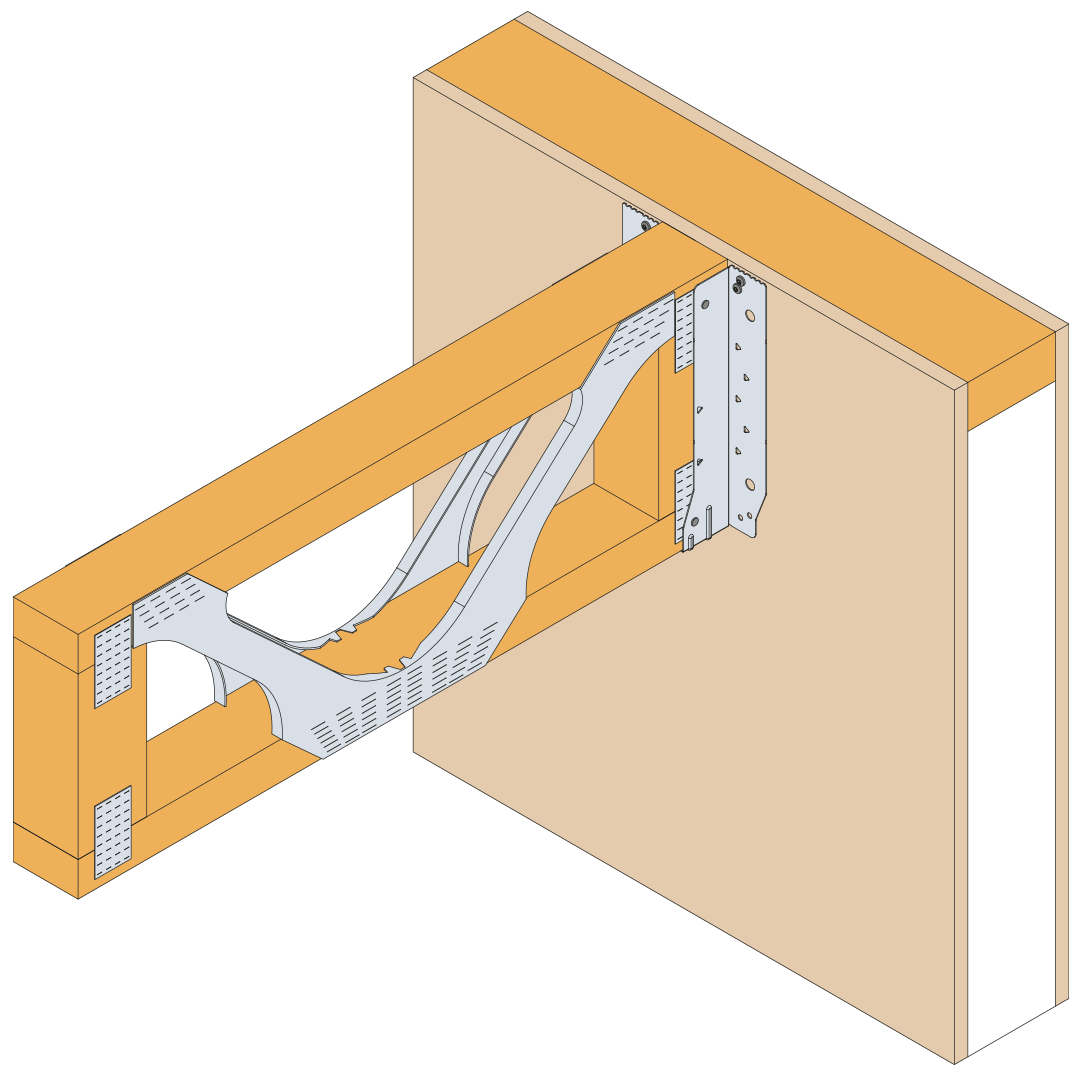

  4. Ved montage på forsiden (Face Fix) brækkes den øverste flange af langs perforeringslinjen (BEMÆRK: Den øverste flange kan brækkes af før eller efter monteringen).

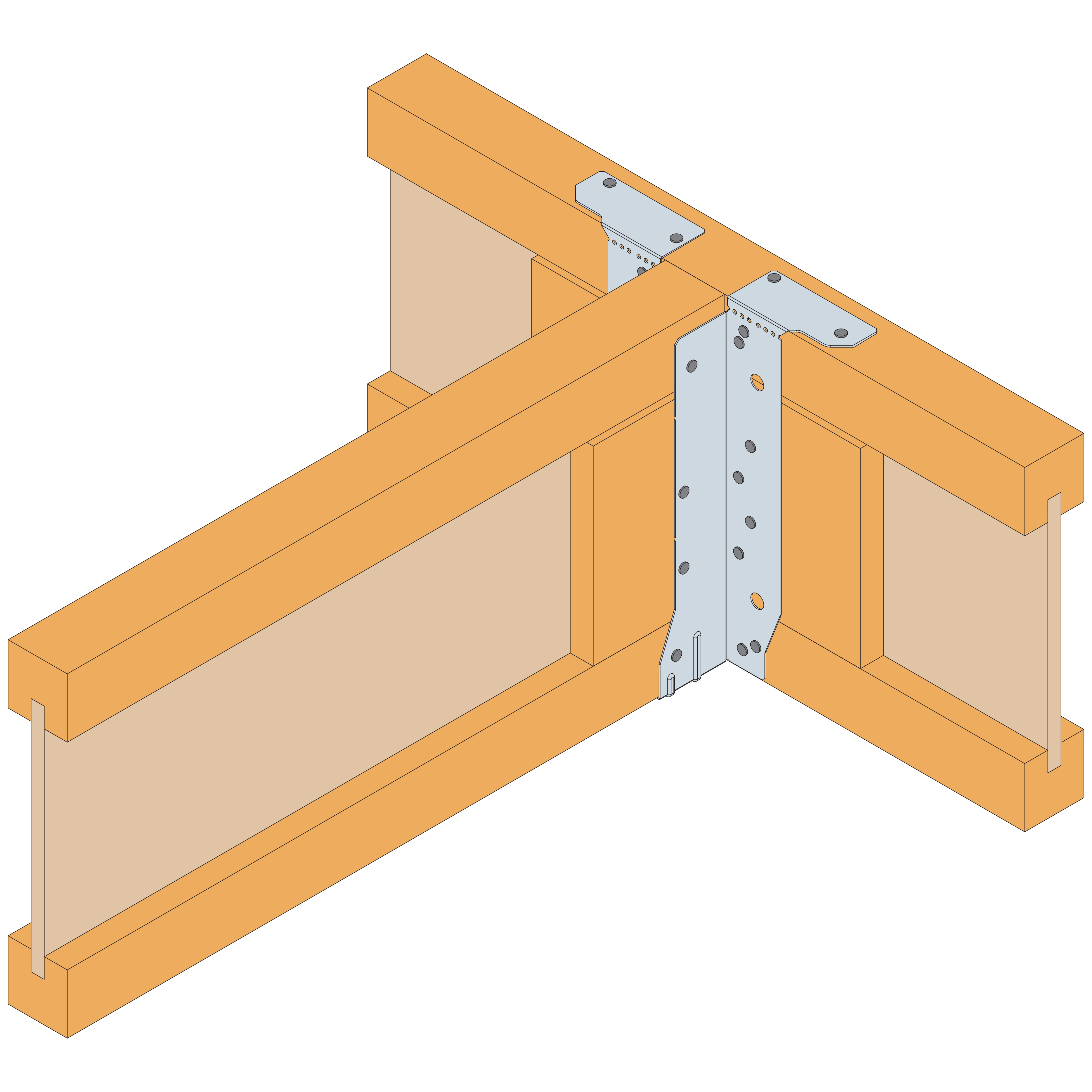

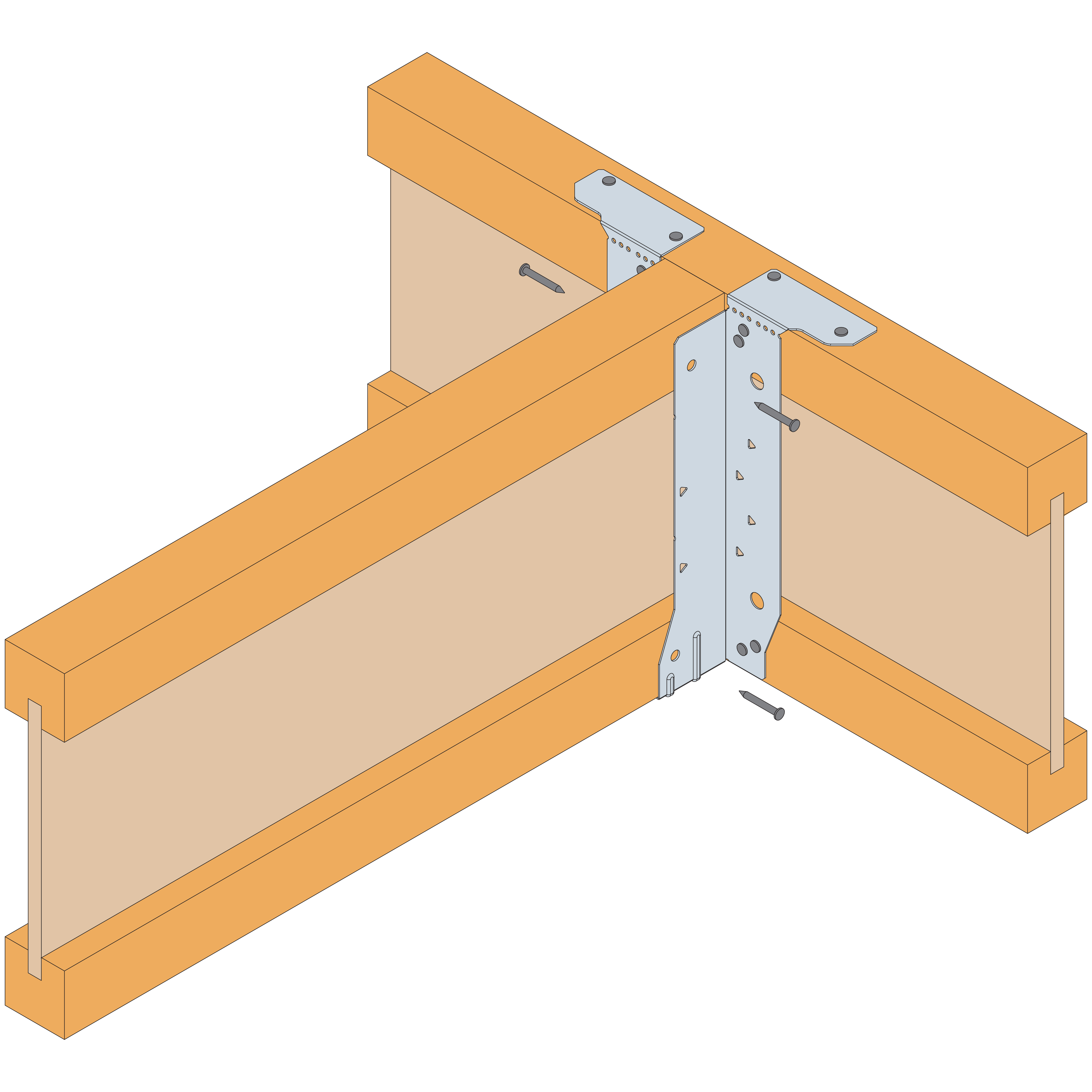

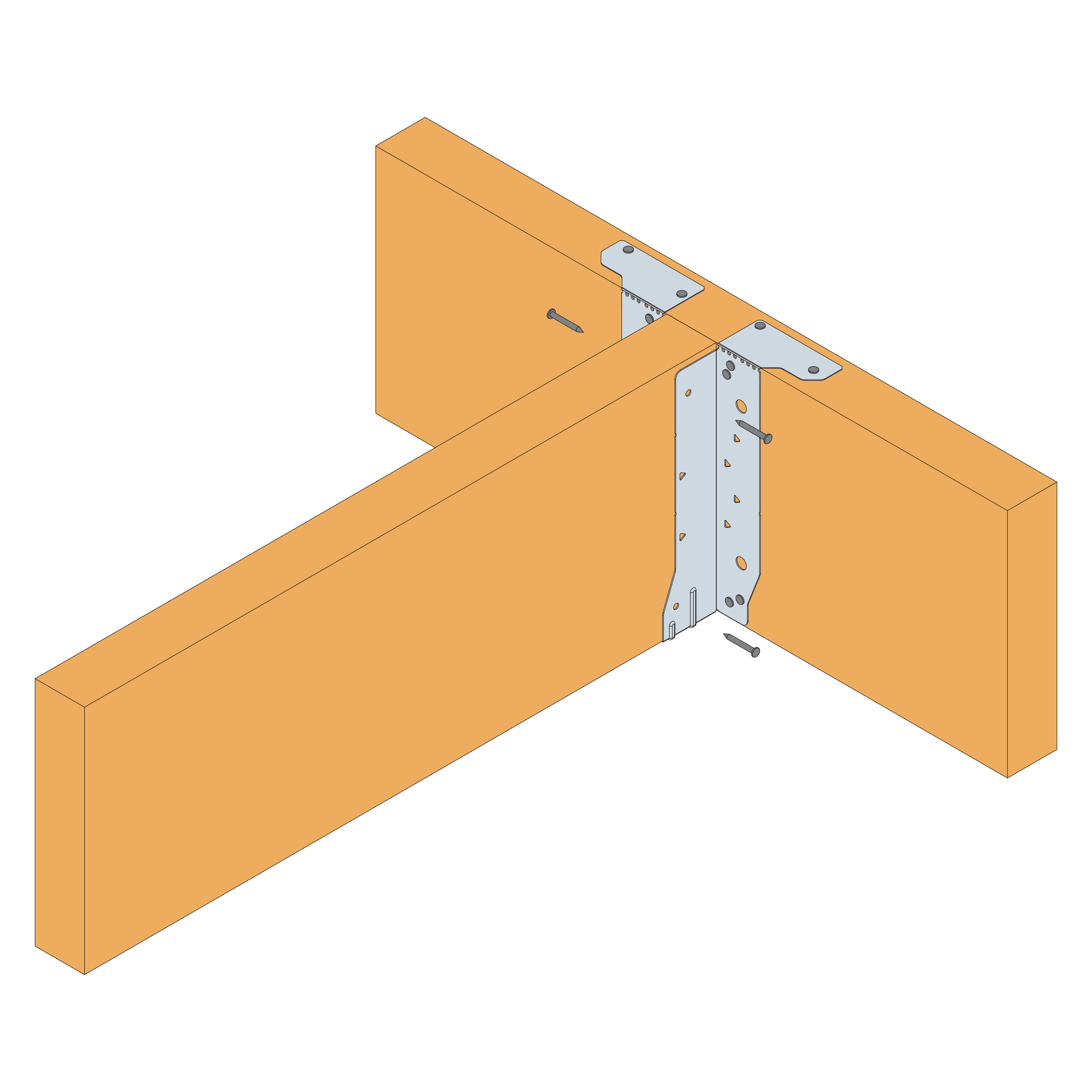

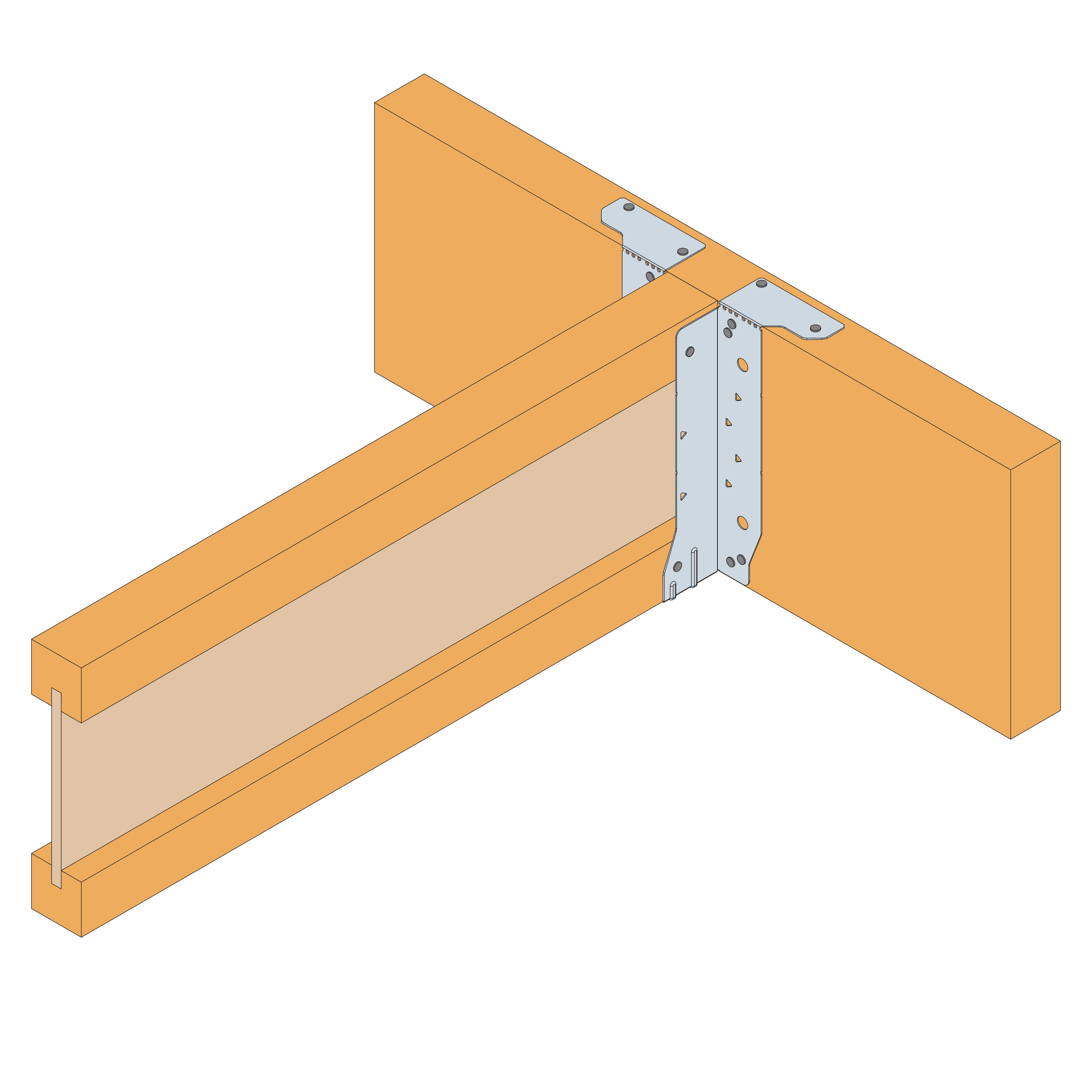

  5. Indsæt den indgående bjælke, og sørg for, at den ligger tæt an mod bagsiden af EWH'en (den maksimalt tilladte afstand er 3 mm mellem enden af den indgående bjælke og bjælkeskoens bagside), og fyld alle runde huller i sideflangerne.
  6. I de tilfælde, hvor den bærende bjælkes underkant ligger lavere end bjælkeskoen, skal du bøje sædefligen opad, så bjælkeskoen sidder tæt mod den bærende bjælke.

EWH Udvidet Montagevejledning - gælder for I-bjælker, MetalWeb-bjælker og bjælker af massivtræ.

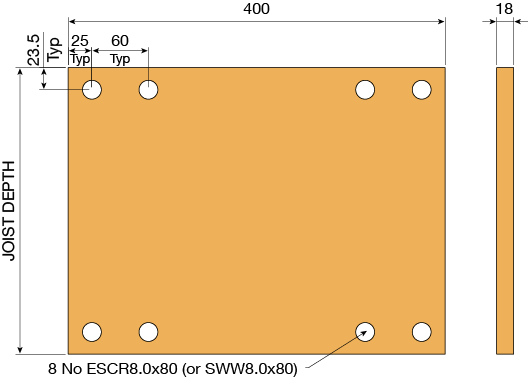

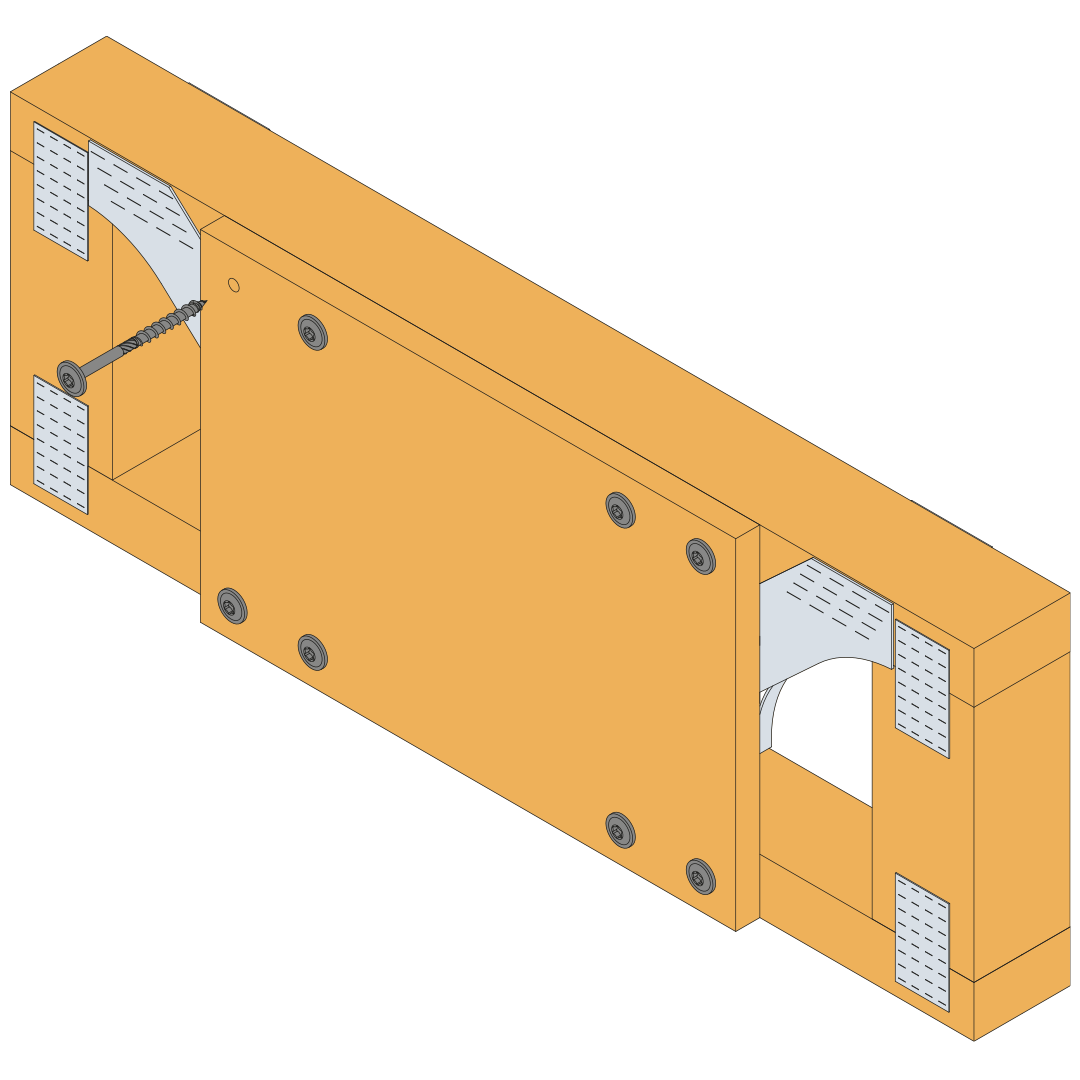

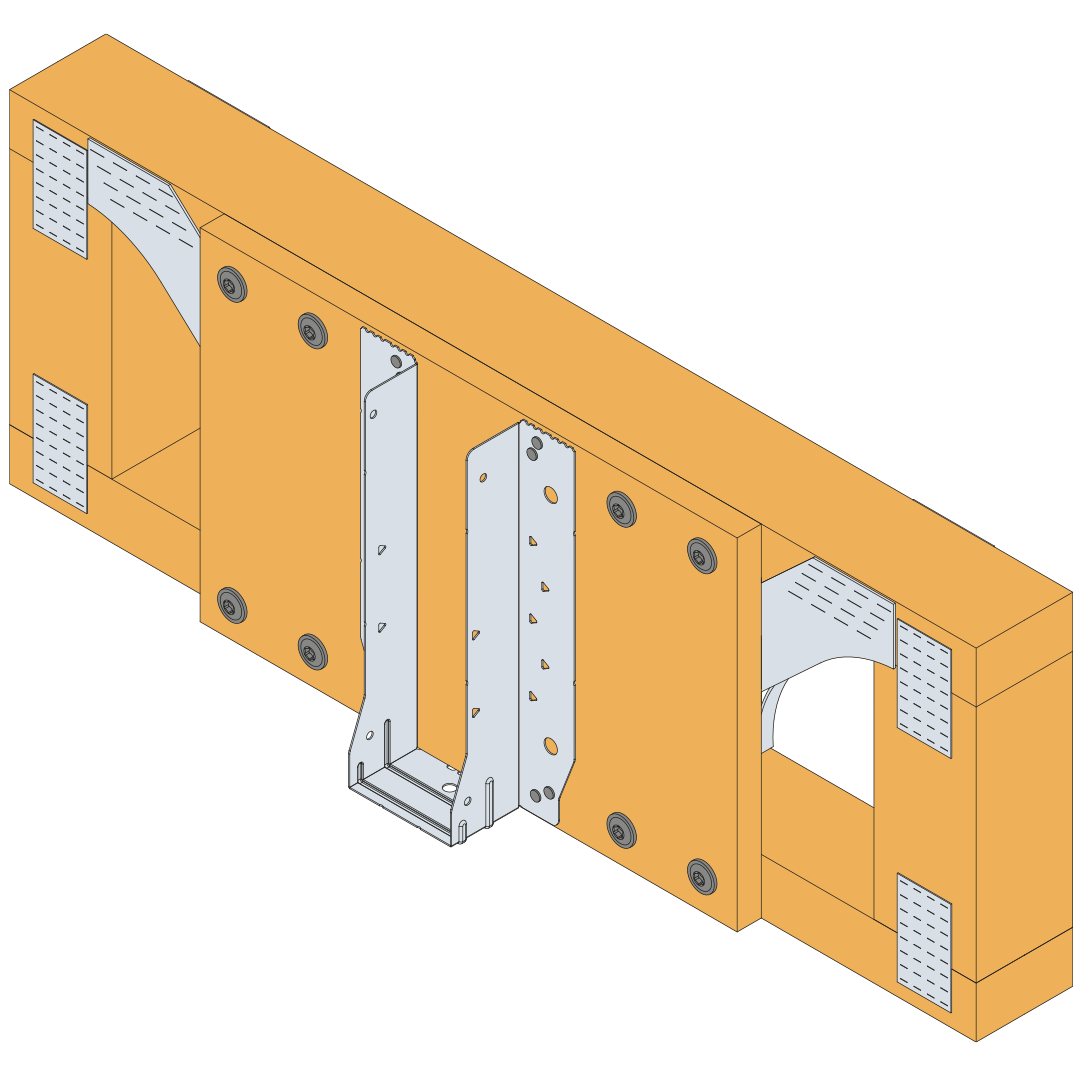

  1. Montage på Metal Web bjælker: Montér en 18 mm krydsfinérplade på forsiden af Metal Web bjælken. Krydsfinerpladen skal være mindst 400 mm lang og samme højde Metal Web bjælken. Krydsfinerpladen monteres med 8 stk. SWW8,0x80 mm skruer. Skruerne skal placeres i overensstemmelse med illustrationen nedenfor.

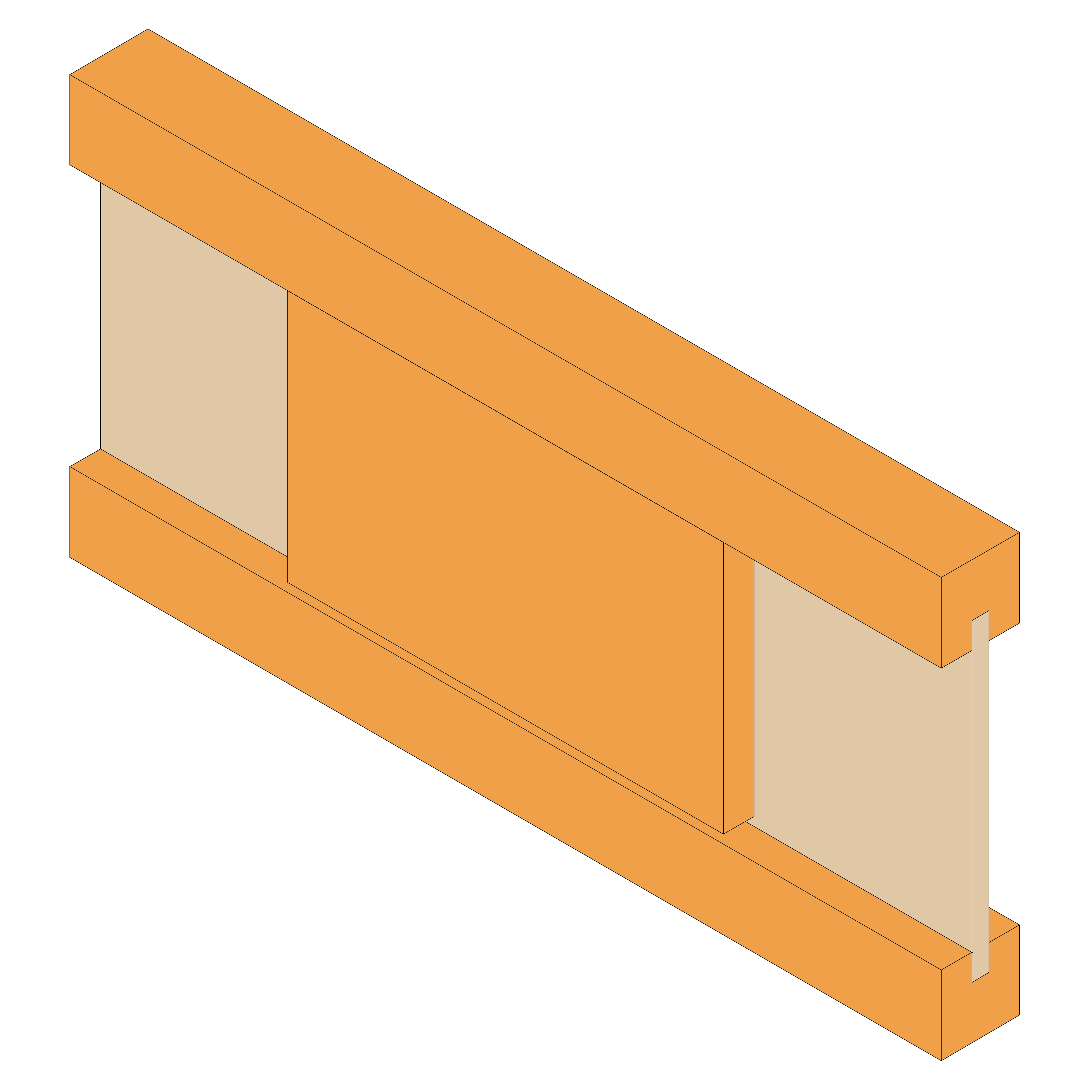

  2. Montage på I-bjælker: Montér en kropsudfyldning på forsiden af I-bjælken. Kropsudfyldningens størrelse og installation skal være i overensstemmelse med I-bjælke-producentens specifikationer.

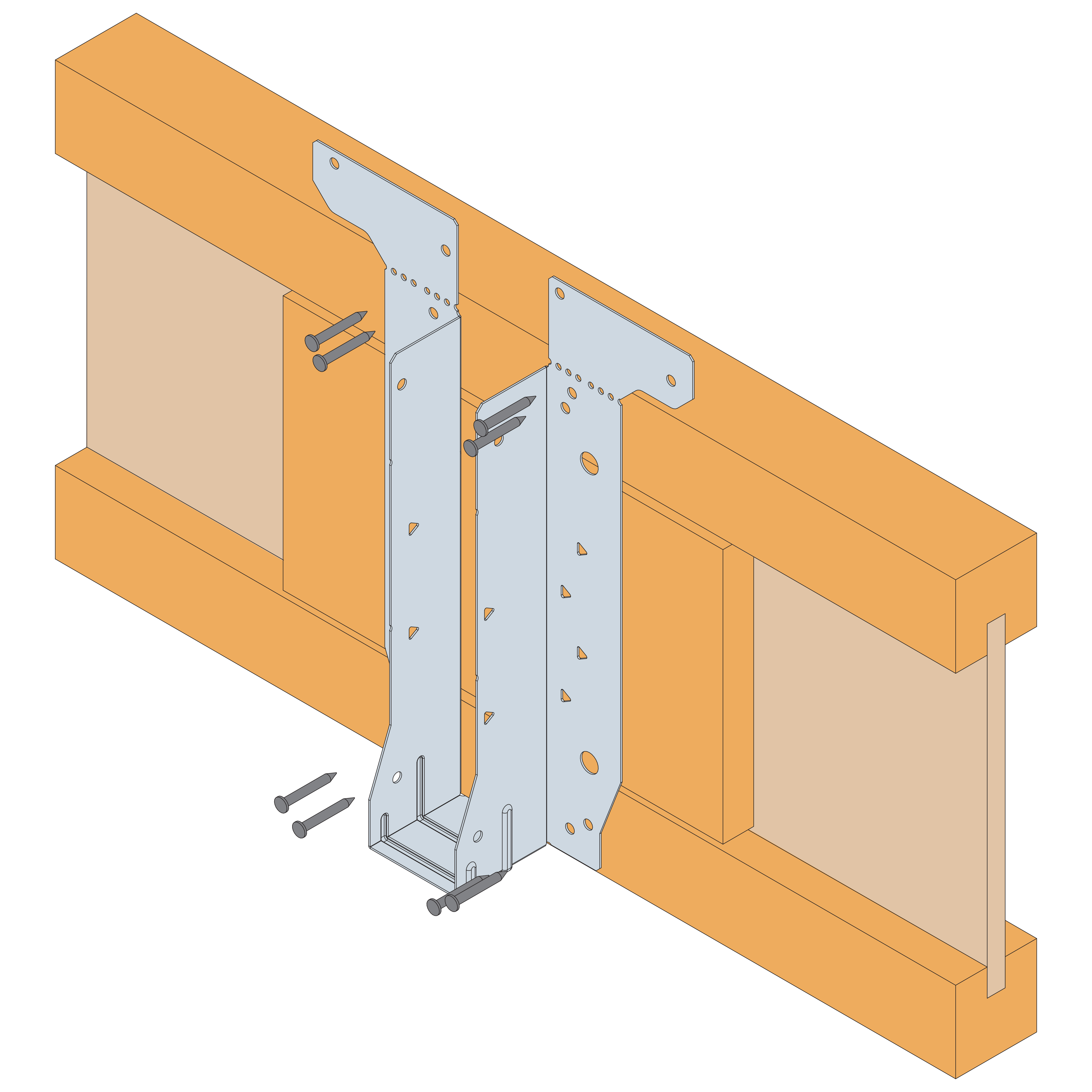

  3. Placer EWH-bjælkeskoen på forsiden af den bærende bjælke, og sørg for, at sædefligen er tæt op ad undersiden af den bærende bjælkes underside.

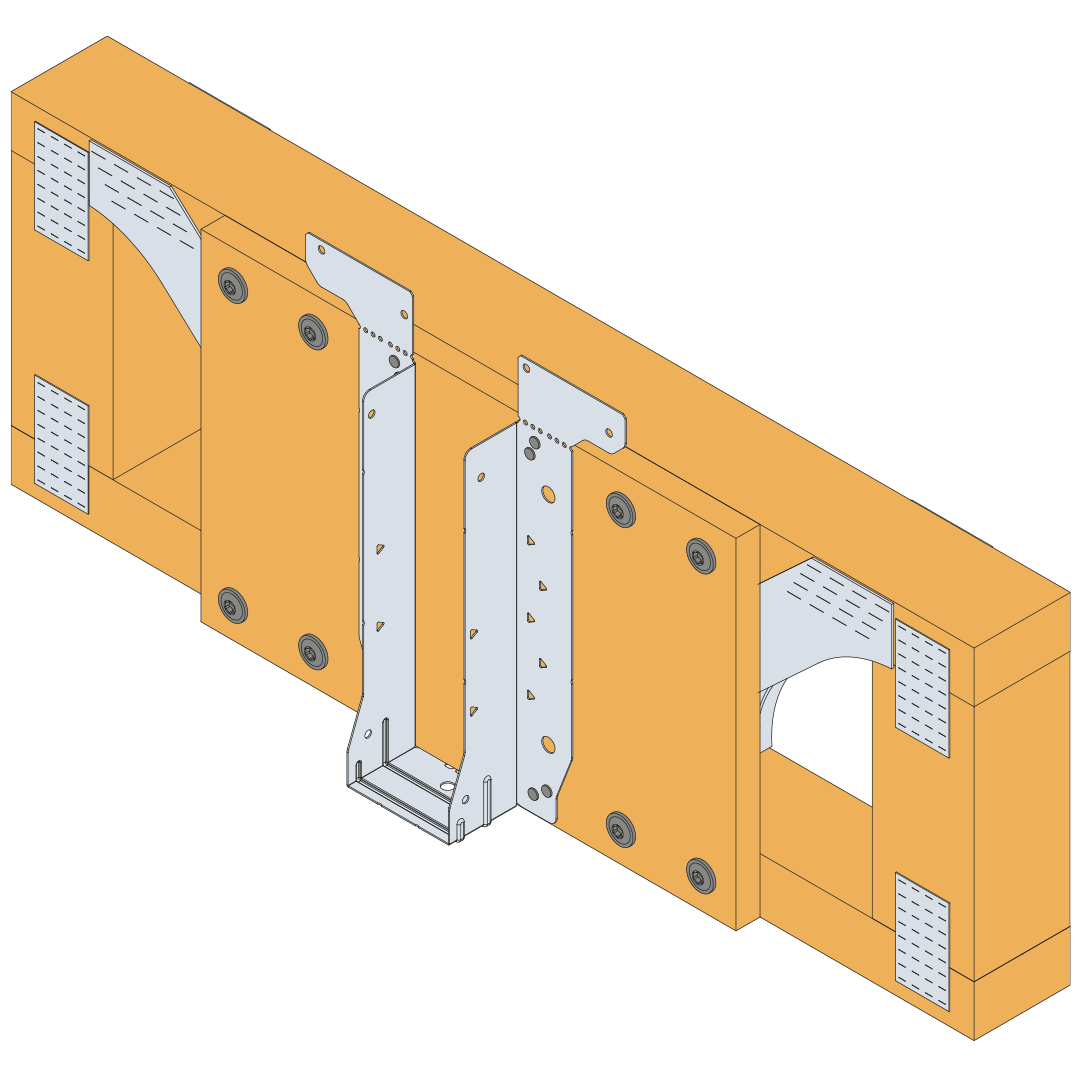

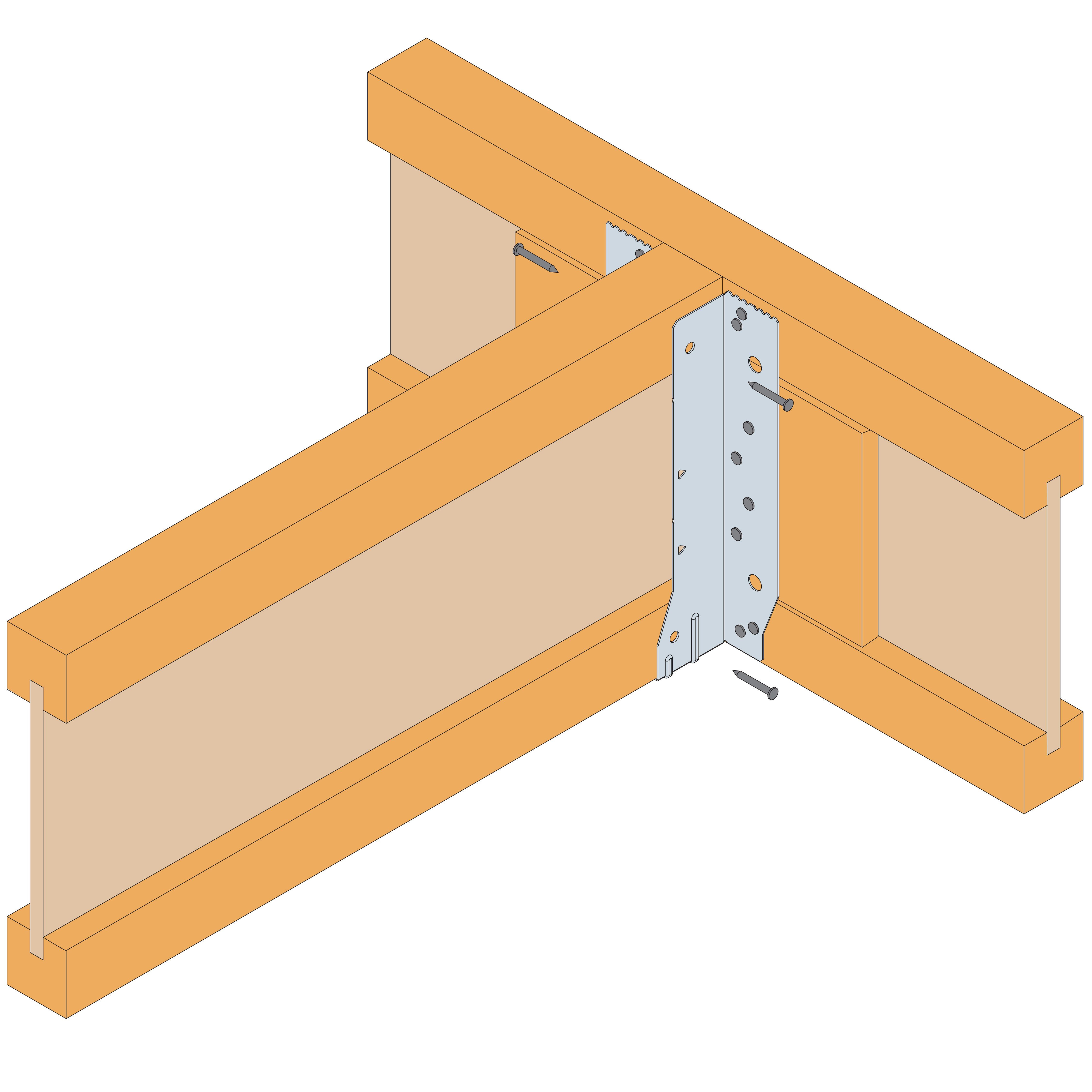

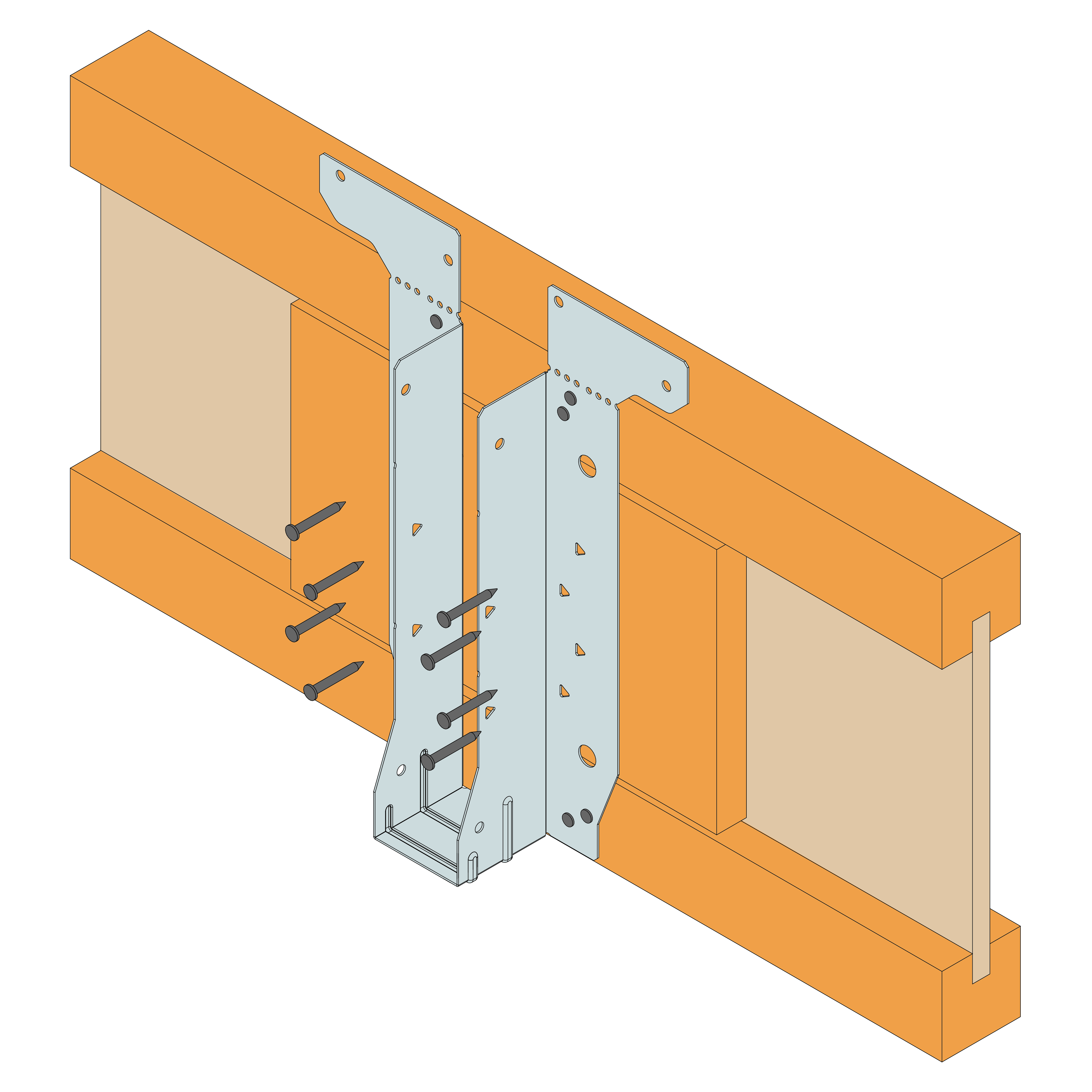

  4. Sørg for, at bjælkeskoens sider er lodrette, og fyld alle runde huller på forsiden og derefter de trekantede huller, start nedefra med det specificerede fastgørelsesmiddel.

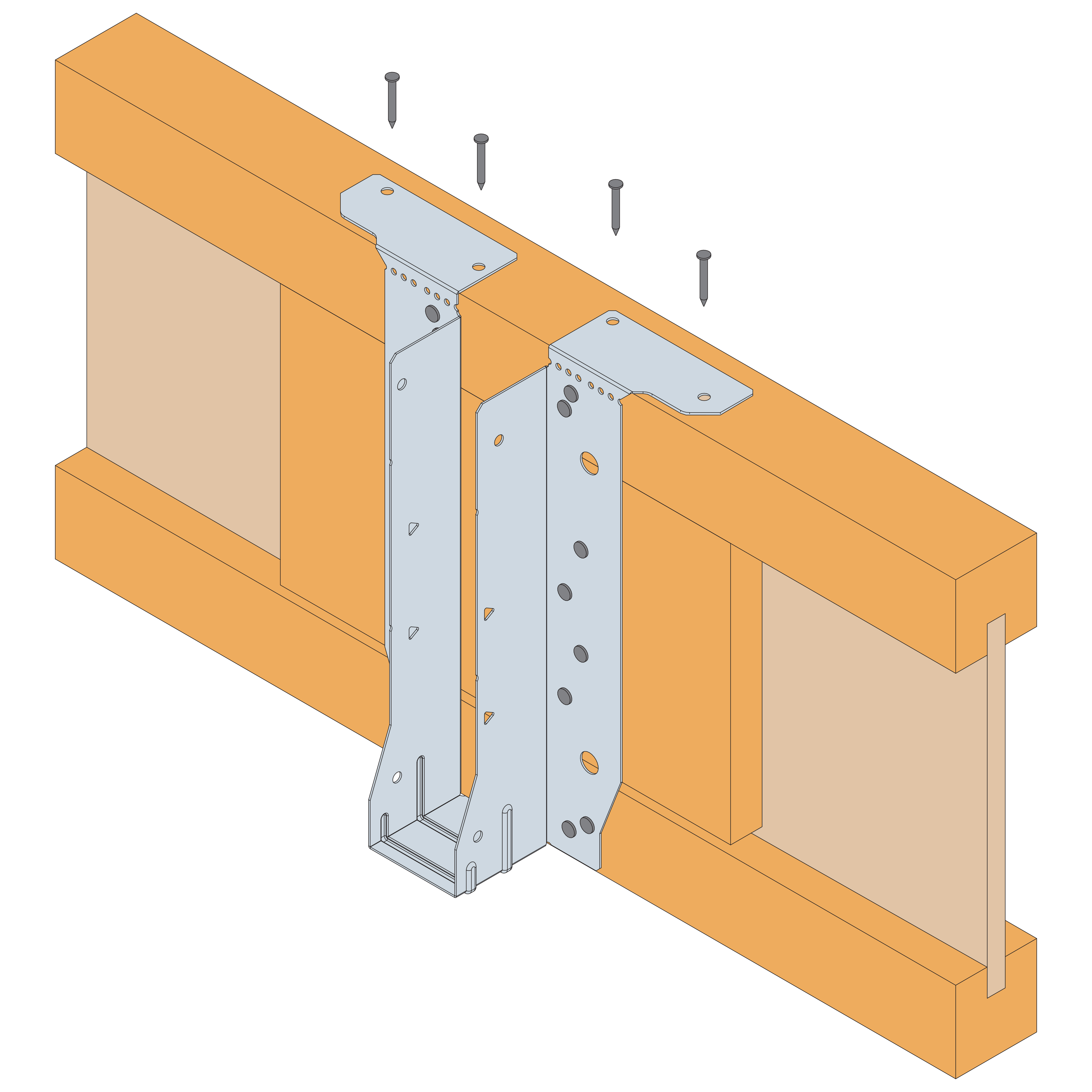

  5. Ved montage på oversiden (Top Fix) bukkes den øverste flange ind over den bærende bjælke, så der er en skarp bukkelinje langs den øverste kant af den bærende bjælke, og de runde huller fyldes med de specificerede fastgørelsesmidler (BEMÆRK: Afhængigt af bjælkehøjden kan bukkelinjen være op til 6 mm over perforeringslinjerne).

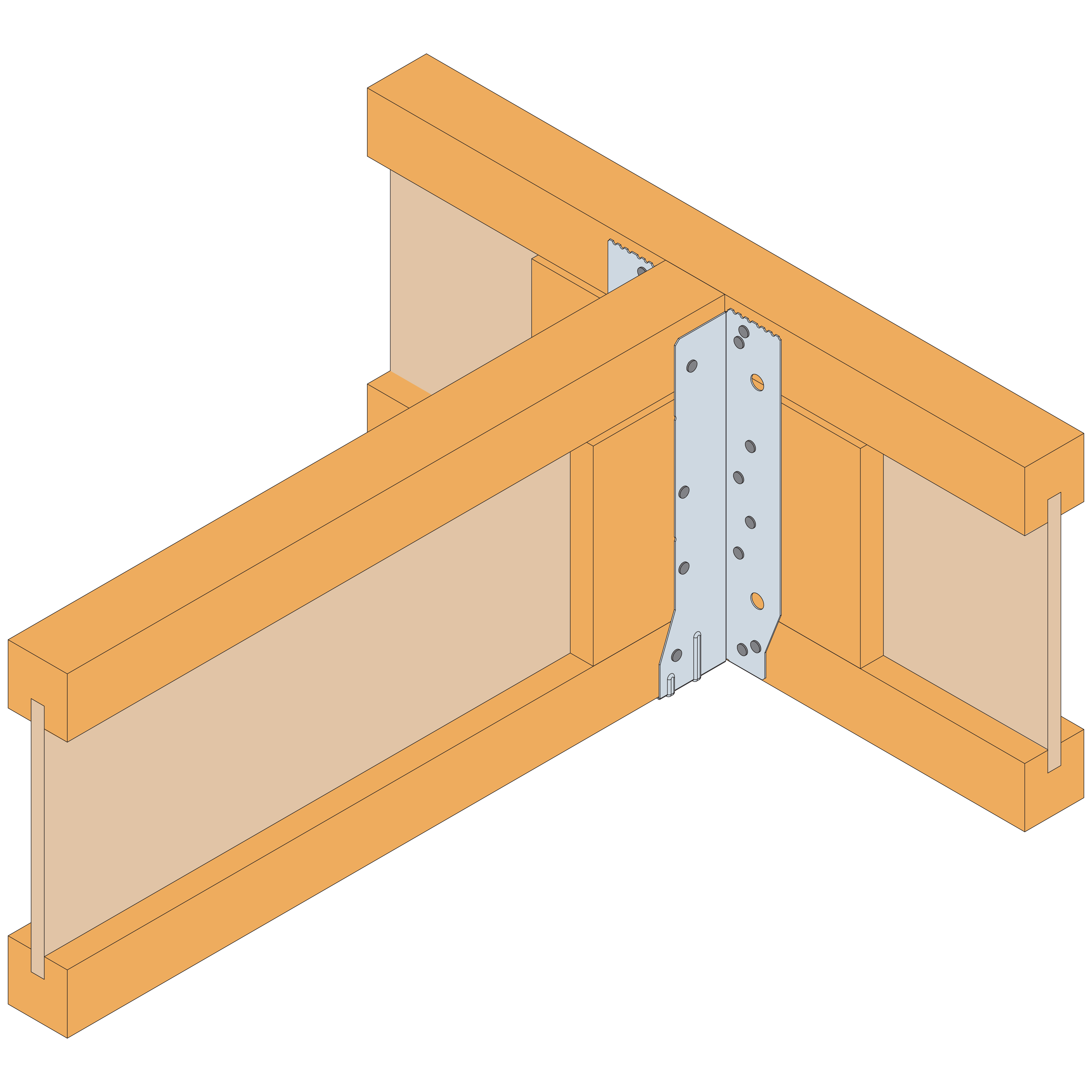

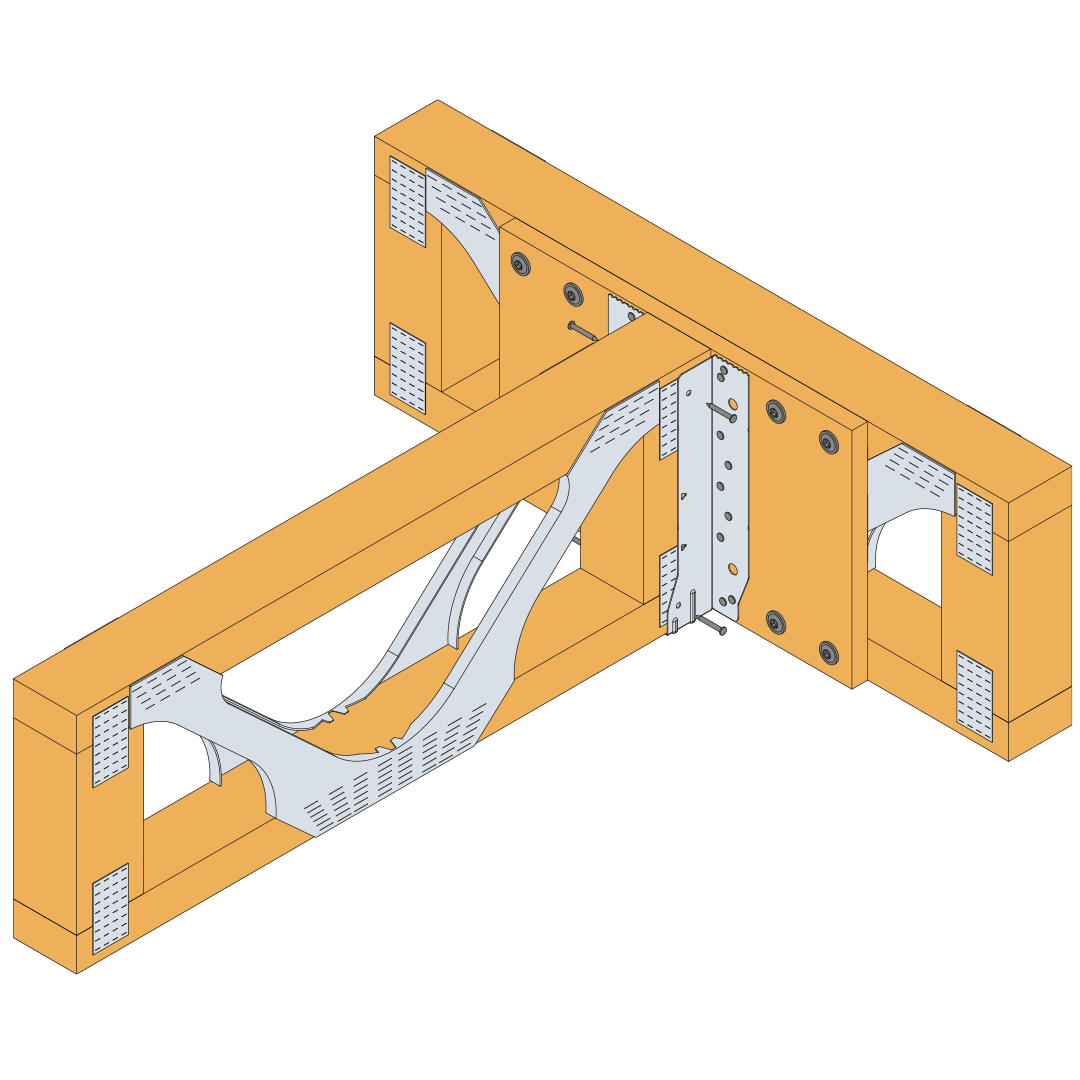

  6. Ved montage på forsiden (Face Fix) brækkes den øverste flange af langs perforeringslinjen (BEMÆRK: Den øverste flange kan knækkes af før eller efter installationen).

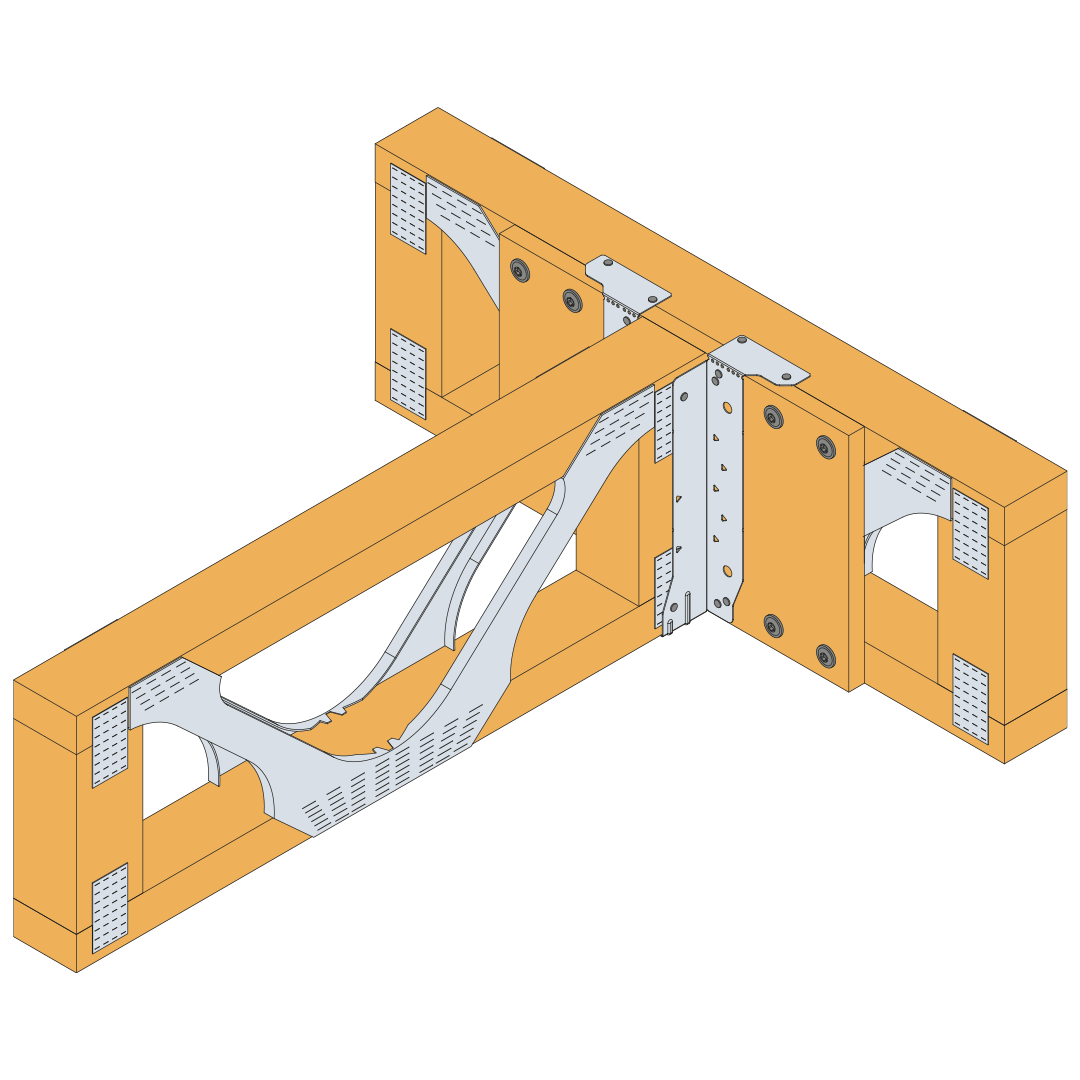

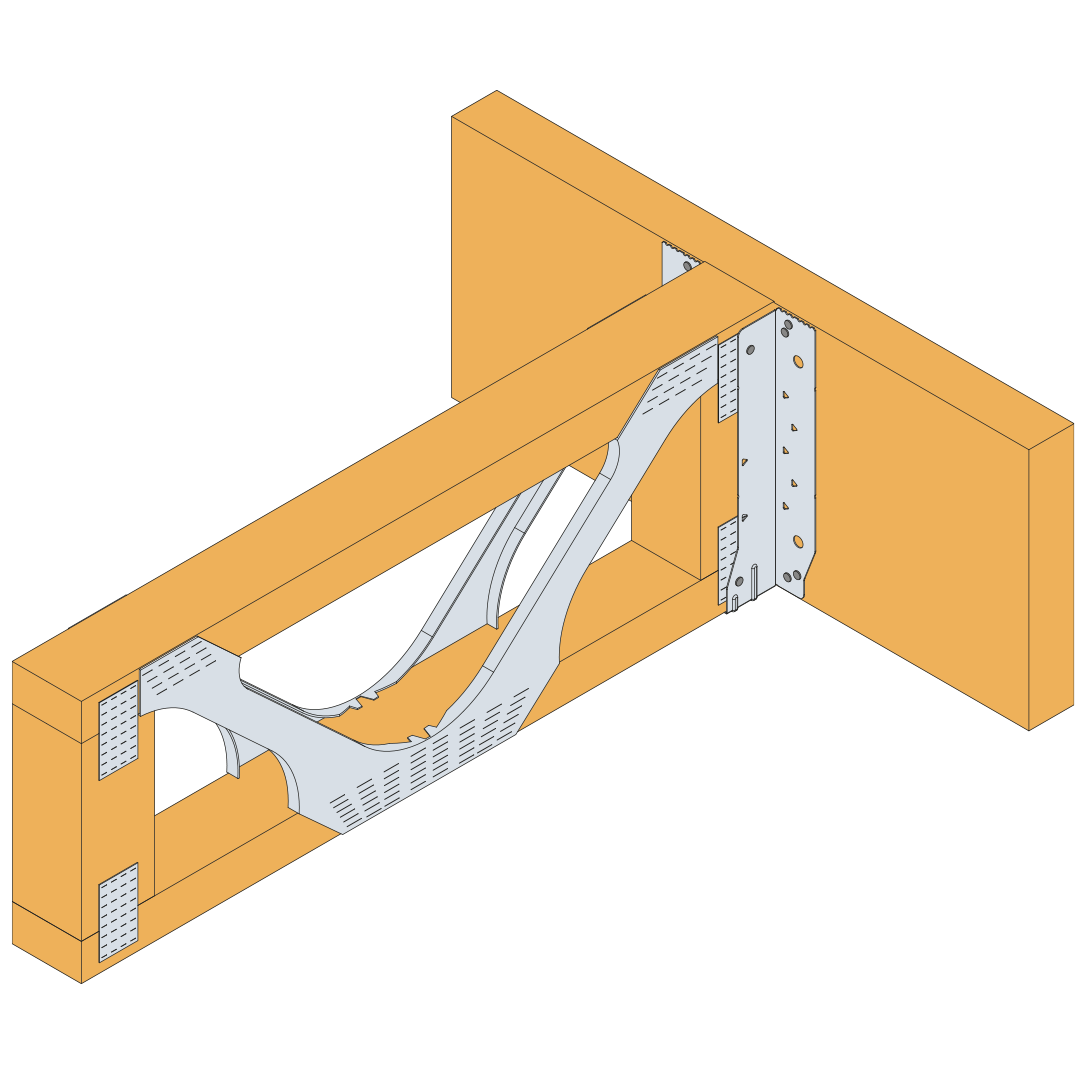

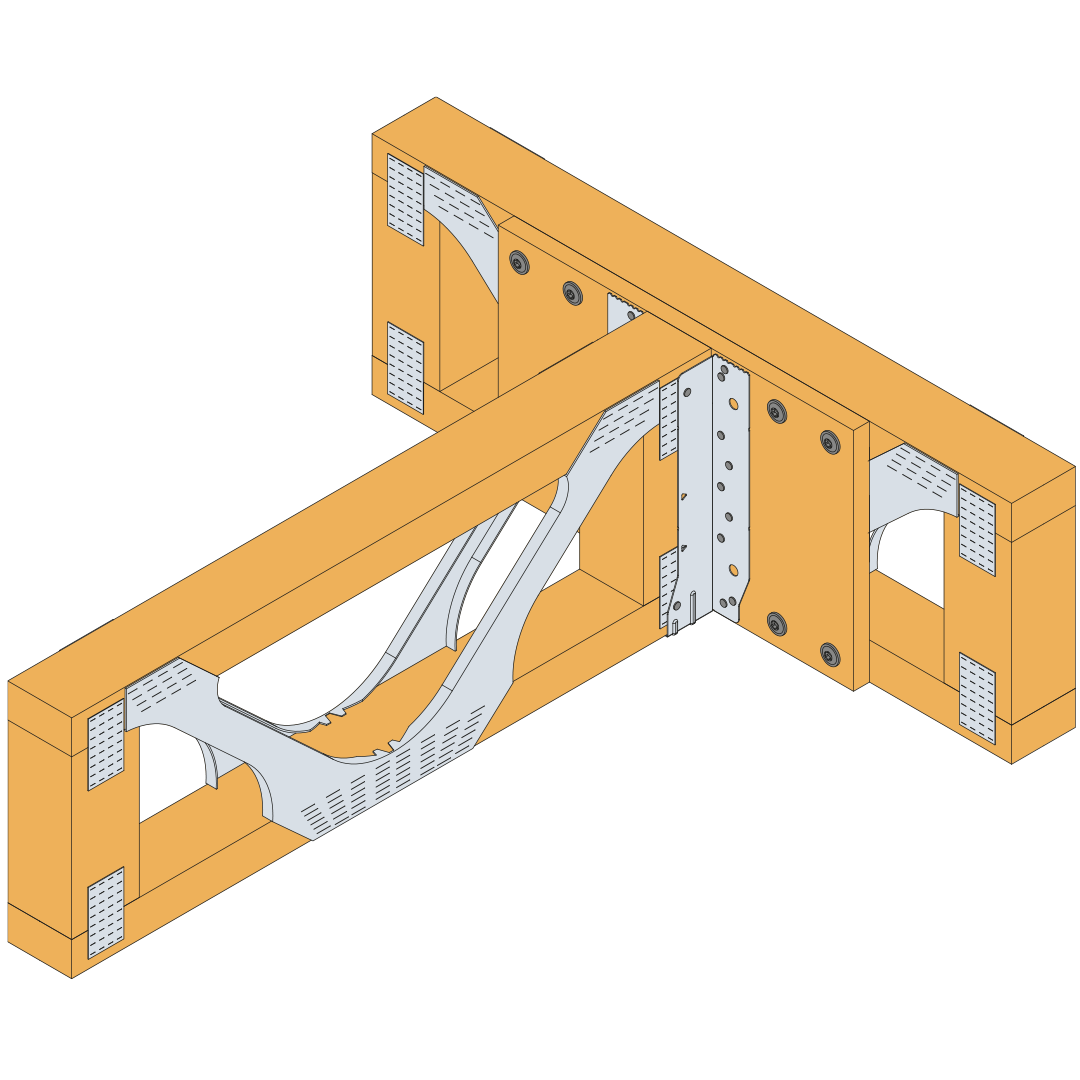

  7. Indsæt den indgående bjælke, og sørg for, at den ligger tæt an mod bagsiden af EWH'en (den maksimalt tilladte afstand er 3 mm mellem enden af den indgående bjælke og bjælkeskoens bagside), og fyld alle runde huller i sideflangerne.
  8. Hvis den indgående bjælke er en I-bjælke, er det nødvendigt med kropsudfyldning ved stor opadrettet last. (Kropsudfyldningens størrelse og installation skal være i overensstemmelse med I-bjælke-producentens specifikationer). Fyld alle runde og trekantede huller med de relevante fastgørelsesmidler.
