CSA
Beslagskruer

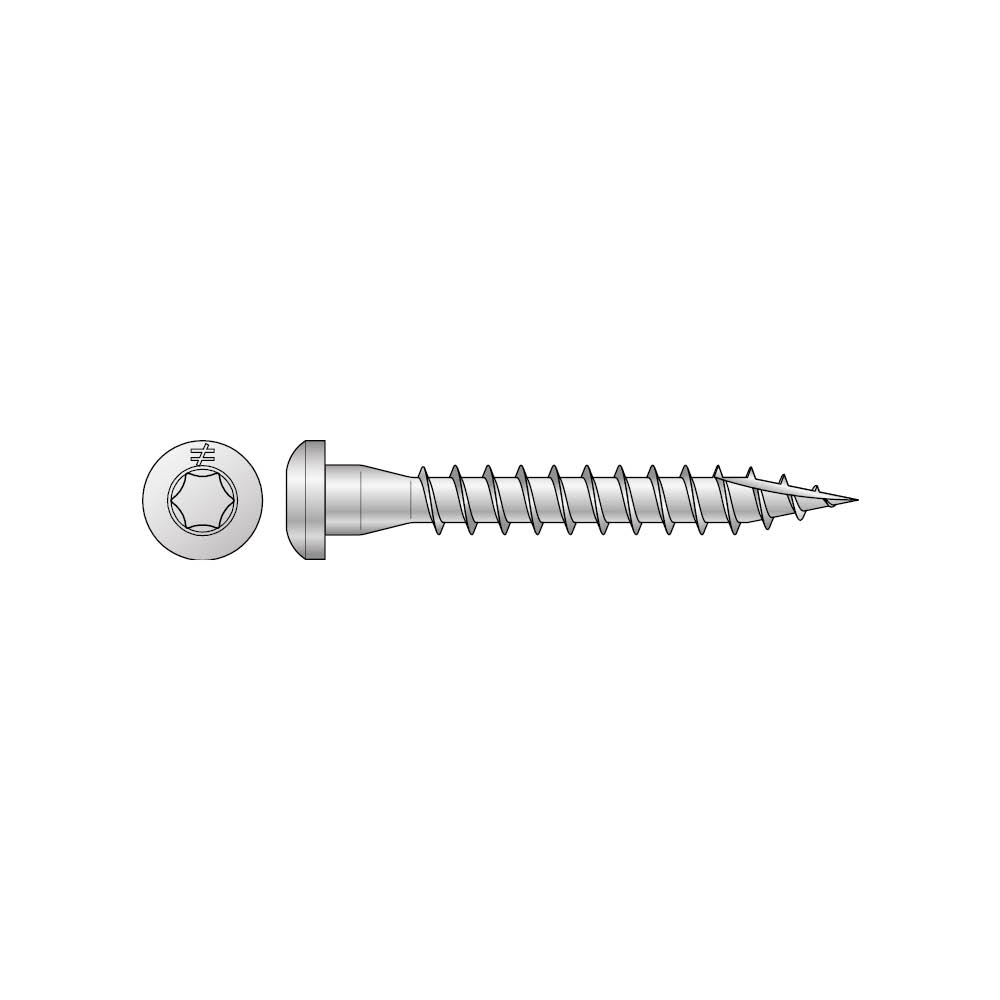

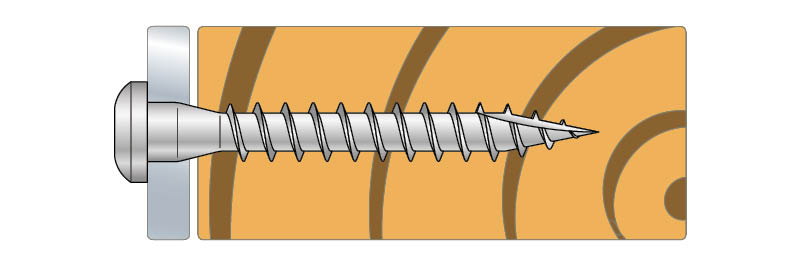

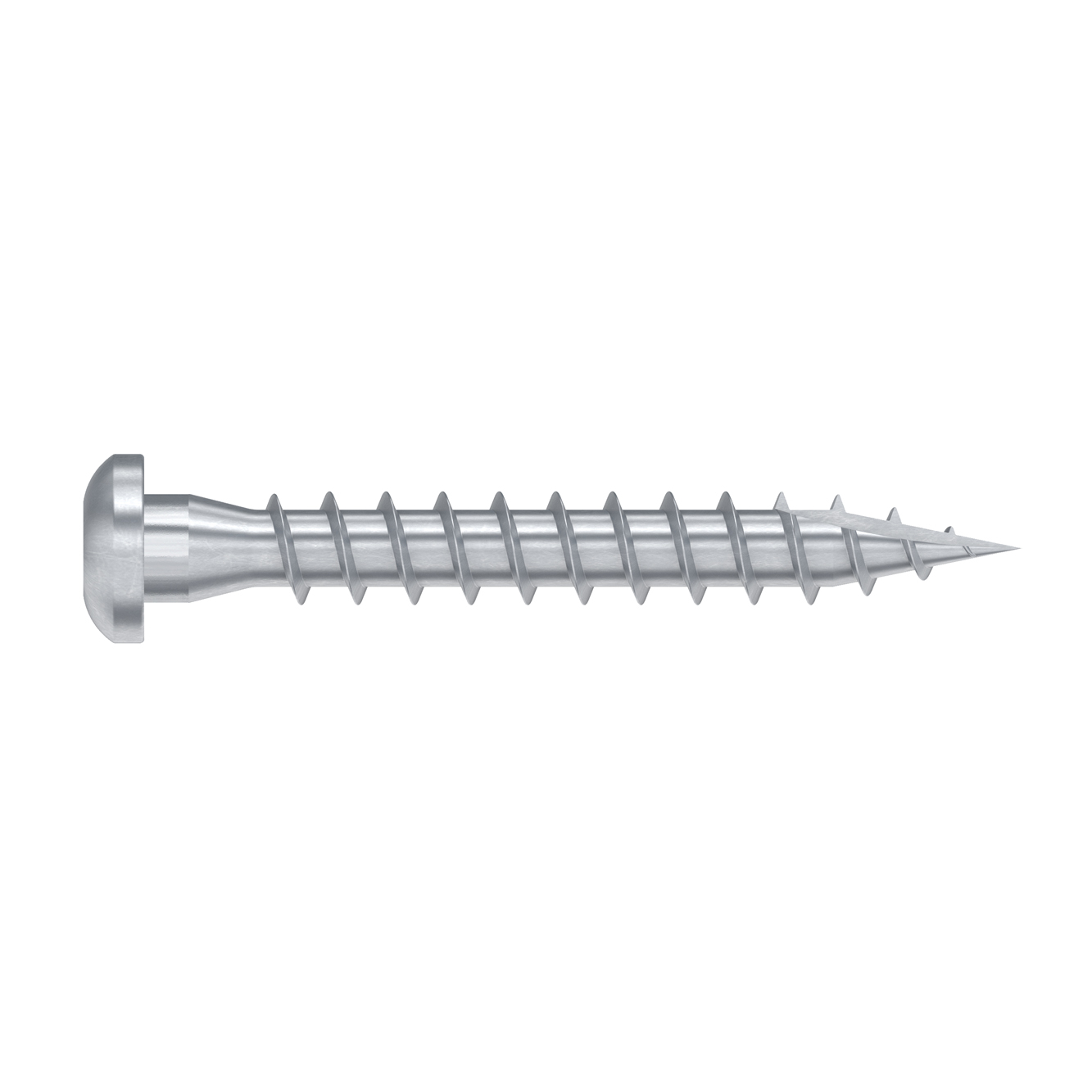

Solid-Drive™ CSA beslagskruen er specielt udviklet til at fastgøre Simpson Strong-Tie bygningsbeslag til træ. Den cylindriske form under hovedet sikrer fuld kontakt med beslaget, hvilket øger overførslen af kræfter. Herved opnås en fast samling med langt større tværbæreevne end for standardskruer. TX-recessen fastholder skruen under isætning.
CE mærket
Aftalegrundlag
Anvendelsesklasse 2
Indoor
Elgalvaniseret stål 12 µm
Solid Wood
Produktinformationer
Egenskaber
Materiale
- Stålkvalitet: Kulstof stål
- Korrosionsbeskyttelse: ca. 12 μm zink.
Fordele
- Gevind specielt udviklet til træ sørger for let og hurtig indkøring i træet
- Træet revner ikke
Applikationer
Samlinger
- Hovedbjælke / sekunderbjælke: massivt træ, komposittømmer, limet lamineret træ
Anvendelsesområder
- Fastgørelse af vinkelbeslag
- Bjælkesko
- Vindtrækbånd mv.
Montage
- Max. iskruningsmoment 5 Nm
Teknisk data
Dimensioner
Art. nr. | DB nr. | Dimensioner [mm] | Bit | Antal pr. kasse | ||||
---|---|---|---|---|---|---|---|---|
l | lg | d1 | d | dh | ||||
CSA4.0X30 | 1244230 | 30 | 24 | 2.5 | 3.95 | 7.3 | T-15 | 250 |
CSA5.0X25 | 1244256 | 25 | 19 | 3.15 | 4.85 | 8.3 | T-20 | 250 |
CSA5.0X35 | 1244280 | 35 | 29 | 3.15 | 4.85 | 8.3 | T-20 | 250 |
CSA5.0X40 | 1244295 | 40 | 34 | 3.15 | 4.85 | 8.3 | T-20 | 250 |

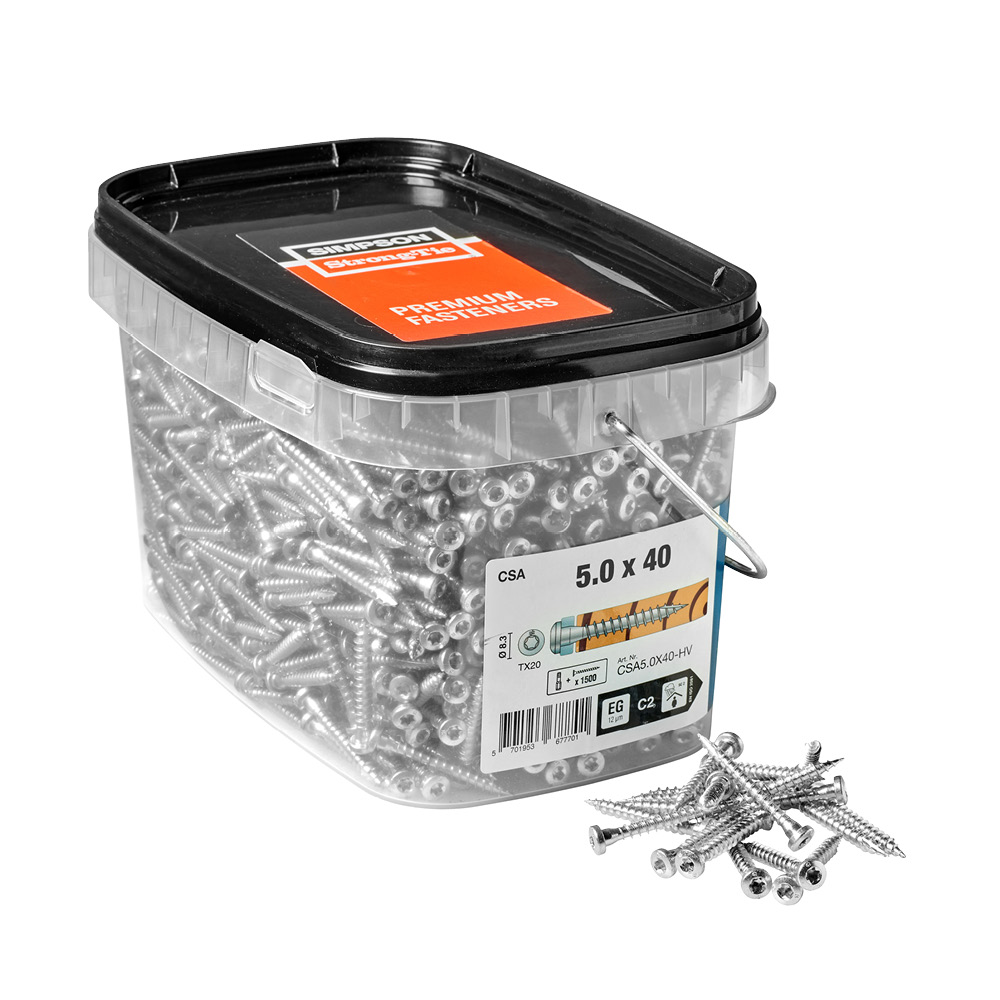

CSA5.0X40-HV | 1267185 | 40 | 34 | 3.15 | 4.85 | 8.3 | T-20 | 1500 |
CSA5.0X50 | 1245787 | 50 | 44 | 3.15 | 4.85 | 8.3 | T-20 | 250 |
CSA5.0X80 | 2073840 | 80 | 74 | 3.15 | 4.85 | 8.3 | T-20 | 200 |
Karakteristisk bæreevne
Art. nr. | Karakteristisk bæreevne [kN] | |
---|---|---|
Rax,k | Rlat,k | |
CSA4.0X30 | 1.28 | 1.36 |
CSA5.0X25 | 1.38 | 1.49 |
CSA5.0X35 | 2.11 | 1.99 |
CSA5.0X40 | 2.47 | 2.25 |
CSA5.0X40-HV | 2.47 | 2.25 |
CSA5.0X50 | 3.2 | 2.63 |
CSA5.0X80 | 5.38 | 3.5 |
Karakteristisk bæreevne i C24 træ. For andre materialer henvises til ETA-04/0013.
Rax = udtræksbæreevne.
Rlat = forskydningsbæreevne i 2 mm stål. For andre ståltykkelser henvises til ETA-04/0013.
Certificeringer
Ydeevnedeklaration (DoP)
uk-dop-e04-0013-04.pdf
(98.03 KB)
uk-dop-e04-0013-issue-3.pdf
(98.1 KB)
6ae71d66065c62d6d92c8333bd8bac013389c08a.pdf
(31.47 KB)
ETA godkendelse (European Technical Assessment)
eta-04-0013-2019-12-11-cor1.pdf
(532.41 KB)
eta040013-sst-cna-csa-r3-2019.pdf
(528.39 KB)
