BSNN-PB

Design Series Bjælkesko

Design Series BSNN har samme egenskaber som vores almindelige BSNN bjælkesko. Bjælkeskoen anvendes til samling af træbjælker i samme plan. Denne bjælkesko er forsynet med Ø11,5 mm bolthuller til montage på beton, stål eller murværk.

Teknisk datablad
CE mærket
CE mærket
Outdoor
Outdoor
EPD
EPD
ZPRO
ZPRO
Anvendelsesklasse 3
Anvendelsesklasse 3

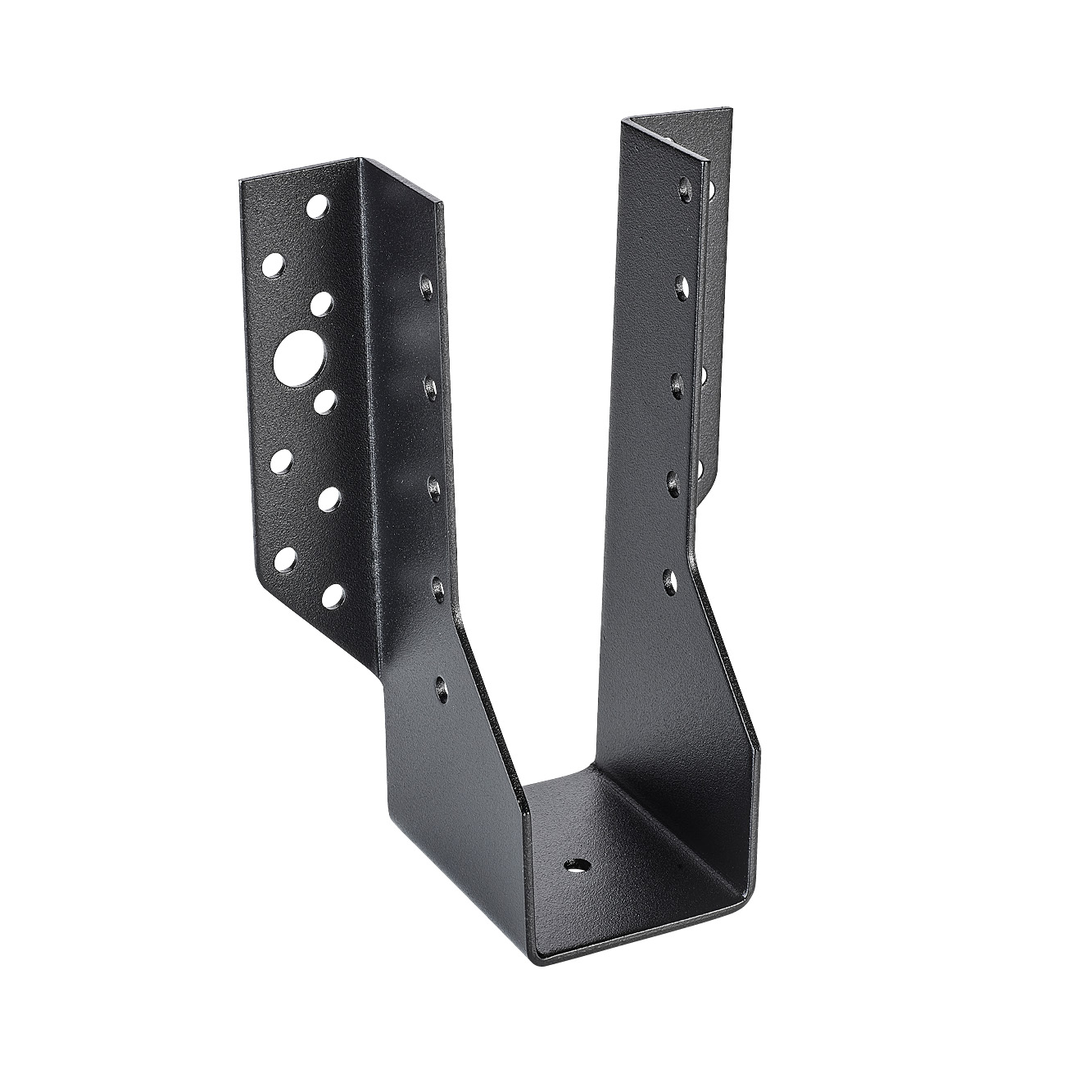

BSNN-PB main image V2

Produktinformationer

Billeder

BSNN-PB gallery image 2

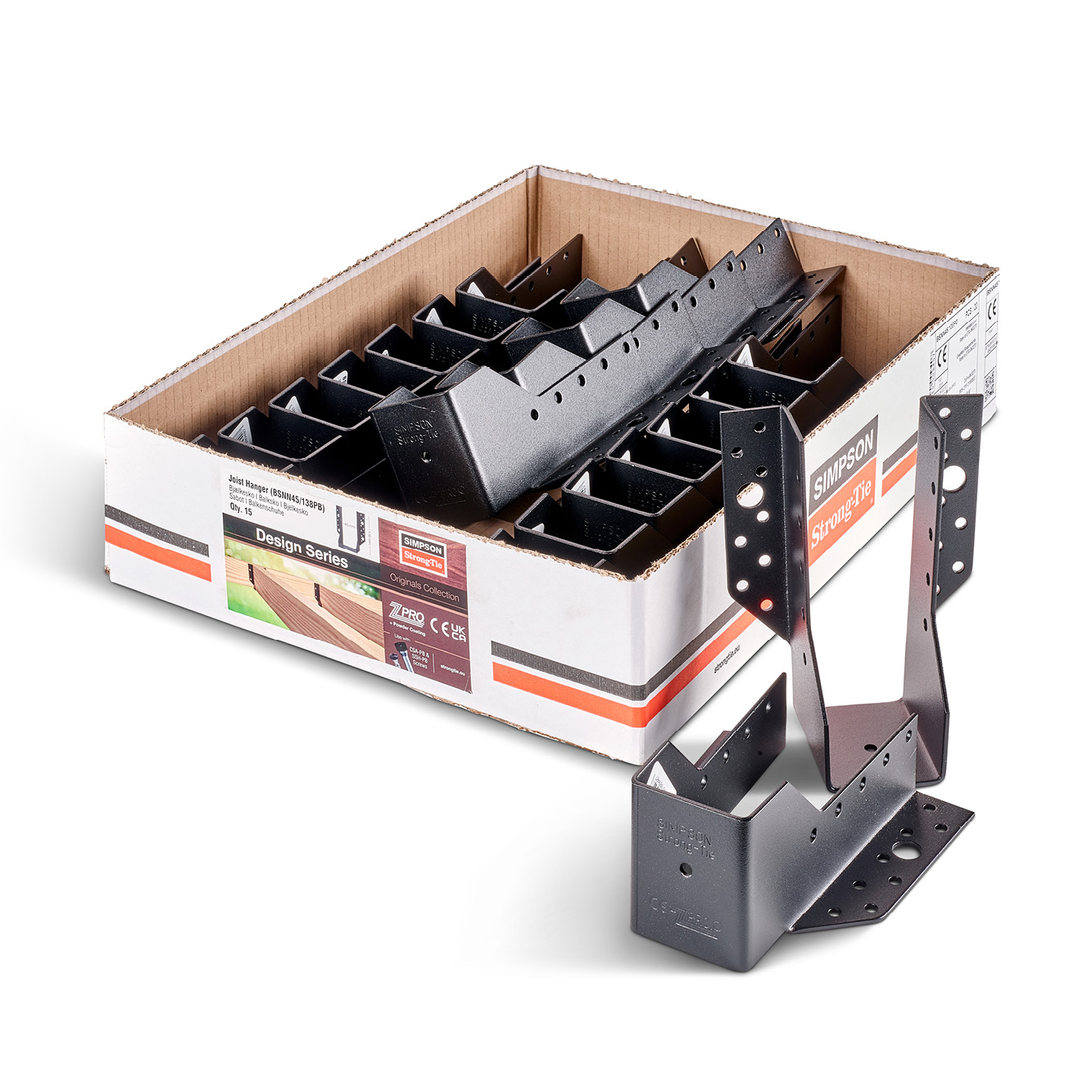

BSNN-PB gallery 1
BSNN-PB gallery 2

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + ZPRO
  • Korrosionsbeskyttelse:
    ZPRO coating - svarende til en zinklagstykkelse på ca. 55 μm

Egenskaber

  • Pulverlakeret RAL9005
  • Kan monteres med CSA-PB

Fordele

  • BSNN bjælkesko er forsynet med Ø11,5 mm bolthuller til montage på beton, stål eller murværk
  • BSNN er godkendt til at optage udadrettet last

Applikationer

Anvendelsesområder

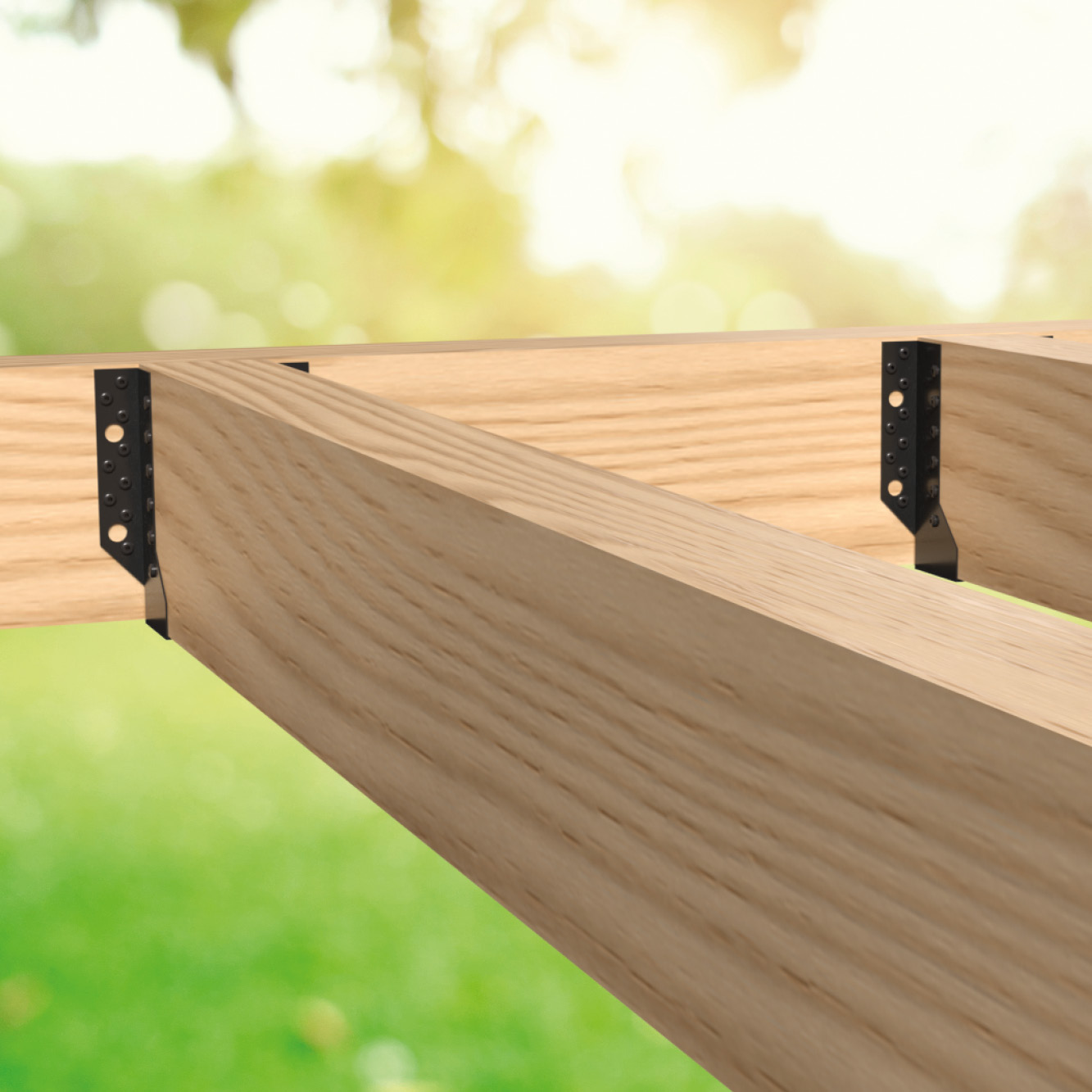

  • Anvendes til samling af træbjælker i samme plan
  • Bolthuller i flige anvendes ved samling af træbjælker og beton eller murværk

Teknisk data

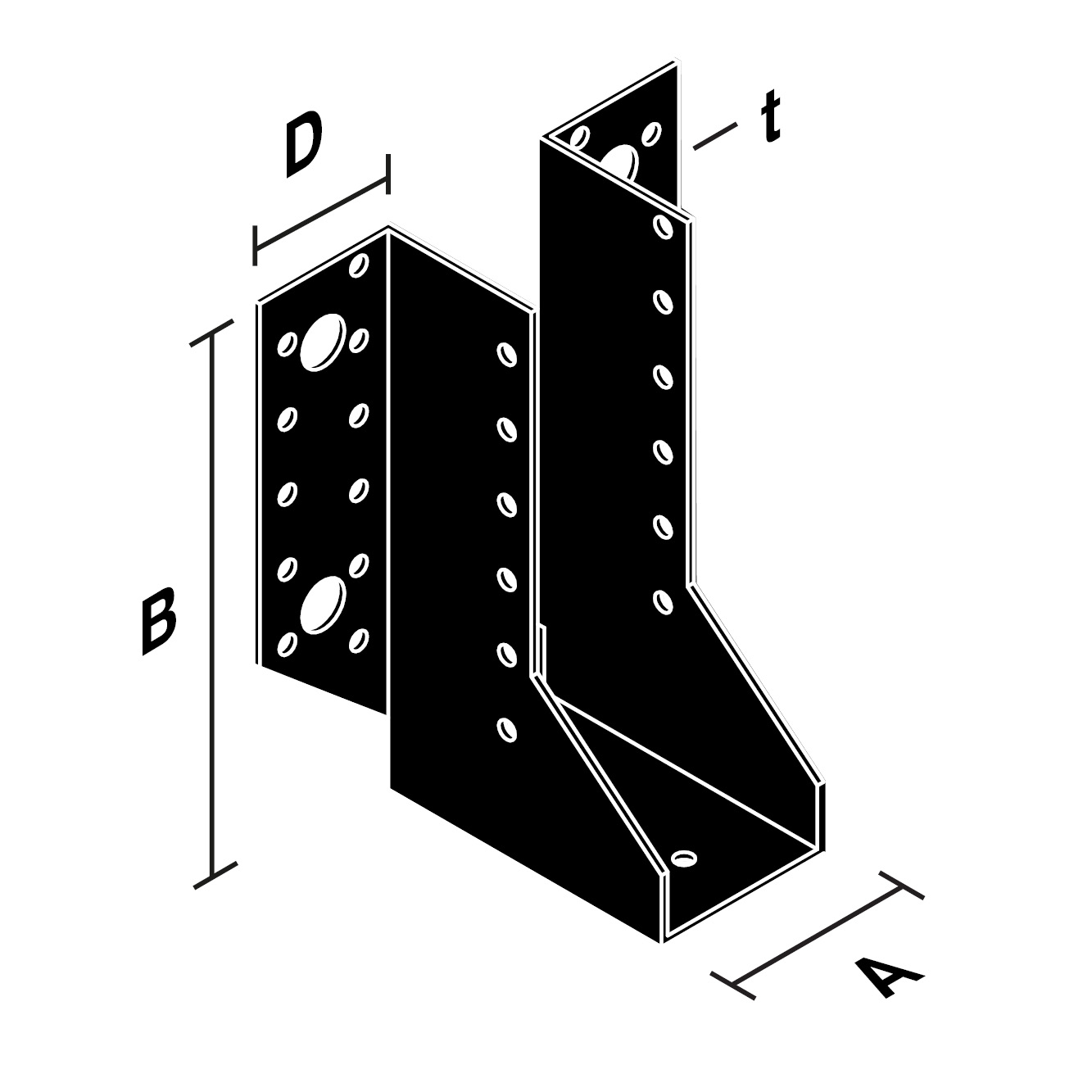

Dimensioner

ReferenceMål
AndreDimensioner[mm]
DB nr.NOBB nr.Stk. pr. kasseVægt[kg]A[mm]B[mm]D[mm]Tykkelse[mm]
BSNN45/93PB2397311-20.00.214593272
BSNN45/138PB2397312-15.00.345138272
BSNN48/91PB--20.00.214891272
BSNN48/136PB--15.00.348136272

Installation

Installation

Befæstigelse

  • Til fastgørelse i træ anvendes ekstra varmgalvaniseret CNA4,0xℓ-G beslagsøm eller Impreg+ coatede CSA5,0xℓ-Z beslagskruer
  • Boltehuller Ø11,5 mm til montage på beton, stål eller murværk

Tekniske noter

Yderlig teknisk information

For mere information om bæreevner og tekniske specifikation henviser vi til vores originale BSNN ZPRO beslag - BSNN med ZPRO coating

Certificeringer

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
