BSNN-Z

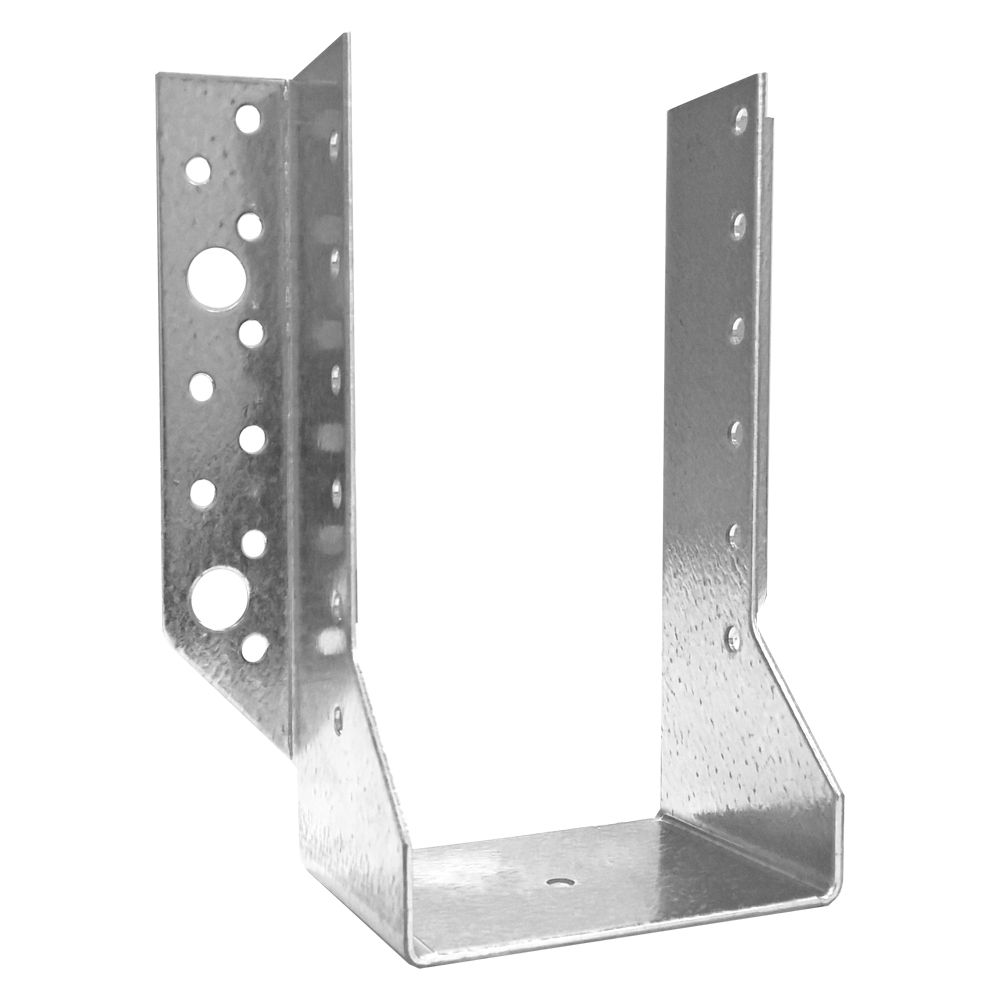

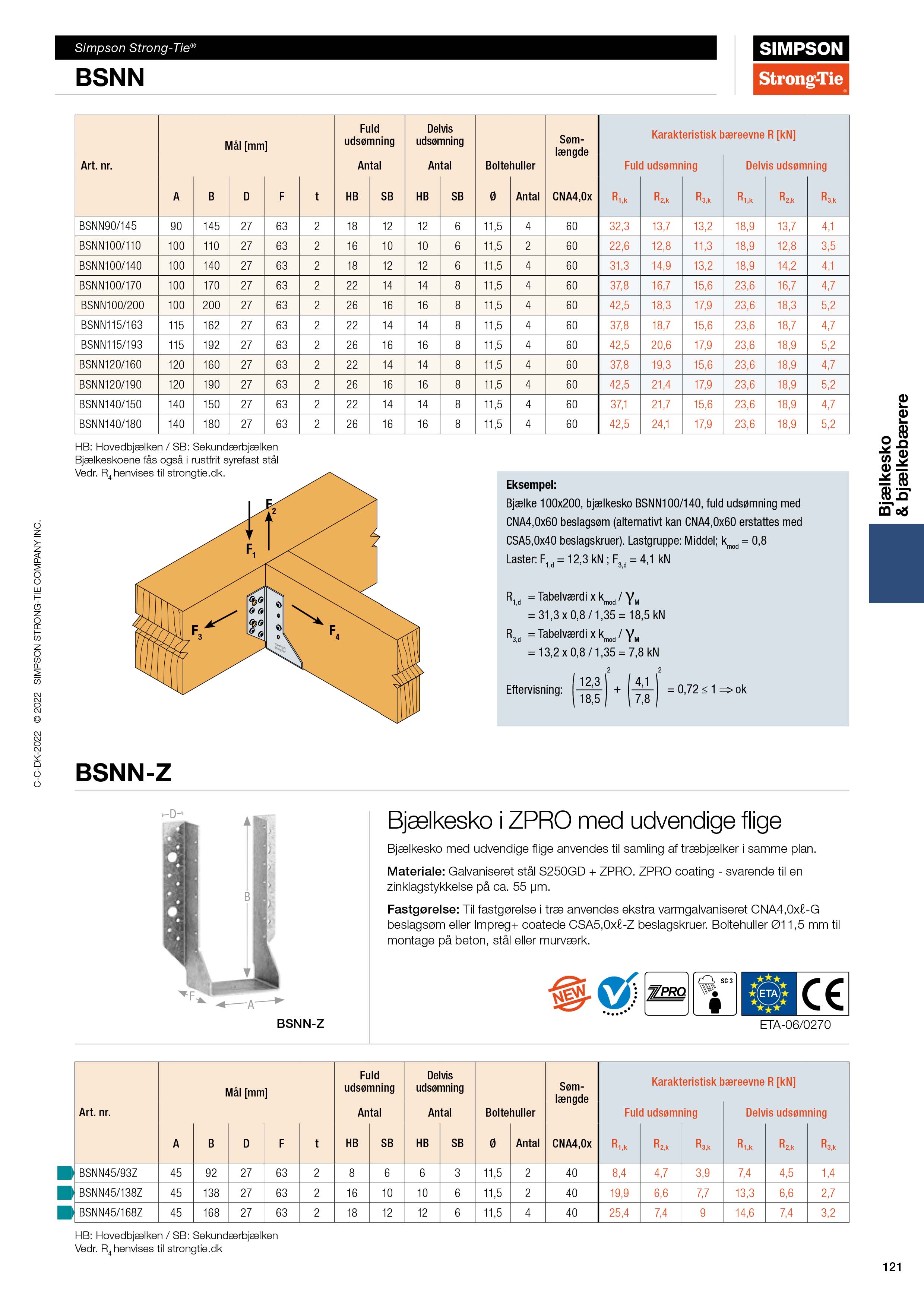

ZPRO bjælkesko til udendørs brug
ZPRO bjælkesko anvendes til udendørs samling af træbjælker i samme plan. Denne bjælkesko er forsynet med Ø11,5 mm bolthuller til montage på beton, stål eller murværk.
CE mærket
Aftalegrundlag
Ny
EPD
Anvendelsesklasse 3
ZPRO
Outdoor
Produktinformationer
Billeder
Egenskaber
Applikationer
Teknisk data
Dimensioner
Dimensioner
| Reference | Mål | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Andre | Sekundærbjælke størrelse[mm] | Dimensioner[mm] | Huller, HB | Huller, SB | ||||||||||||
| DB nr. | Antal pr. kasse | Vægt[kg] | Højde | Bredde | A[mm] | B[mm] | C[mm] | D[mm] | F[mm] | Max. emnetykkelse[mm] | Rund | Rund | ||||
| Min.[mm] | Max.[mm] | Min.[mm] | Max.[mm] | Ø5[mm] | Ø13[mm] | Ø5[mm] | ||||||||||
| BSNN45/93Z | 2125769 | 50 | 0.21 | 102 | 139 | 43 | 45 | 45 | 92 | 60 | 27 | 63 | 2 | 8 | 2 | 6 |
| BSNN45/138Z | 2125775 | 40 | 0.3 | 148 | 206 | 43 | 45 | 45 | 138 | 60 | 27 | 63 | 2 | 16 | 2 | 10 |
| BSNN45/168Z | 2125778 | 40 | 0.35 | 178 | 251 | 43 | 45 | 45 | 168 | 60 | 27 | 63 | 2 | 18 | 4 | 12 |
| BSNN48/91Z | - | 50 | 0.21 | 101 | 136 | 46 | 48 | 48 | 91 | 60 | 27 | 63 | 2 | 8 | 2 | 6 |
| BSNN48/136Z | - | 40 | 0.3 | 146 | 204 | 46 | 48 | 48 | 136 | 60 | 27 | 63 | 2 | 16 | 2 | 10 |
| BSNN48/166Z | - | 40 | 0.35 | 176 | 249 | 46 | 48 | 48 | 166 | 60 | 27 | 63 | 2 | 18 | 4 | 12 |
Karakteristisk bæreevne - Bjælke-bjælkesamling - Fuld udsømning
| Reference | Bjælkeskoens bæreevne | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Karakteristisk bæreevne - Træ-træ samling - Fuld udsømning | ||||||||||||||
| Udsømning | Karakteristisk bæreevne[kN] | |||||||||||||
| HB | SB | R₁,ₖ | R₂,ₖ | R₃,ₖ | R4,k | |||||||||
| Antal | Antal | CNA4.0x35 | CNA 4.0x40 | CSA 5.0x40 | CNA4.0x35 | CNA 4.0x40 | CSA 5.0x40 | CNA4.0x35 | CNA 4.0x40 | CSA 5.0x40 | CNA4.0x35 | CNA 4.0x40 | CSA 5.0x40 | |
| BSNN45/93Z | 8.0 | 6 | 7.2 | 8.4 | 16.1 | 4.7 | 4.7 | 4.6 | 3.4 | 3.9 | 9.5 | 3.7 | 4.4 | 11.5 |
| BSNN45/138Z | 16.0 | 10 | 17.1 | 19.9 | 27 | 6.6 | 6.6 | 6.5 | 6.7 | 7.7 | 17.3 | 6.1 | 7.4 | 19.1 |
| BSNN45/168Z | 18.0 | 12 | 22.1 | 25.4 | 31.5 | 7.4 | 7.4 | 7.3 | 7.8 | 9 | 20.4 | 7.3 | 8.9 | 23 |
| BSNN48/91Z | 8.0 | 6 | 7.1 | 8.4 | 15.9 | 5 | 5 | 5 | 3.4 | 3.9 | 9.5 | 3.7 | 4.4 | 11.5 |
| BSNN48/136Z | 16.0 | 10 | 16.9 | 19.7 | 27 | 7 | 7 | 7 | 6.7 | 7.7 | 17.3 | 6.1 | 7.4 | 19.1 |
| BSNN48/166Z | 18.0 | 12 | 21.9 | 25.2 | 31.5 | 7.9 | 7.9 | 7.9 | 7.8 | 9 | 20.4 | 7.3 | 8.9 | 23 |
Kapaciteterne for R2 er bestemt for en bjælke med højden 4/3 x B hvor B = højden af BSNN.
For mindre størrelser kan højre værdier muligvis opnåes ifg. ETA.
HB: hovedbjælken; SB: sekundærbjælken
Eftervisning ved kombineret last:
Karakteristisk bæreevne - Træ-træsamling - Delvis udsømning
| Reference | Bjælkeskoens bæreevne | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Karakteristisk bæreevne - Træ-træsamling - Delvis udsømning | ||||||||||||||
| Karakteristisk bæreevne[kN] | Udsømning | |||||||||||||
| R₁,ₖ | R₂,ₖ | R₃,ₖ | R4,k | SB | HB | |||||||||
| CNA 4.0x35 | CNA 4.0x40 | CSA 5.0x40 | CNA 4.0x35 | CNA 4.0x40 | CSA 5.0x40 | CNA 4.0x35 | CNA 4.0x40 | CSA 5.0x40 | CNA 4.0x35 | CNA 4.0x40 | CSA 5.0x40 | Antal | Antal | |
| BSNN45/93Z | 6.4 | 7.4 | 11.3 | 3.8 | 4.5 | 4.6 | 1.3 | 1.4 | 1.7 | 2.8 | 3.1 | 5.7 | 3.0 | 6.0 |
| BSNN45/138Z | 11.5 | 13.3 | 18 | 6.6 | 6.6 | 6.5 | 2.4 | 2.7 | 3.3 | 6.1 | 7.4 | 11.5 | 6.0 | 10.0 |
| BSNN45/168Z | 13.3 | 14.6 | 18 | 7.4 | 7.4 | 7.3 | 2.9 | 3.2 | 3.9 | 7.3 | 8.9 | 11.5 | 6.0 | 12.0 |
| BSNN48/91Z | 6.3 | 7.4 | 11.3 | 3.8 | 4.5 | 5 | 1.3 | 1.4 | 1.7 | 2.8 | 3.1 | 5.7 | 3.0 | 6.0 |
| BSNN48/136Z | 11.4 | 13.2 | 18 | 7 | 7 | 7 | 2.4 | 2.7 | 3.3 | 6.1 | 7.4 | 11.5 | 6.0 | 10.0 |
| BSNN48/166Z | 13.3 | 14.6 | 18 | 7.9 | 7.9 | 7.9 | 2.9 | 3.2 | 3.9 | 7.3 | 8.9 | 11.5 | 6.0 | 12.0 |
Eftervisning ved kombineret last:
