STD
Dorne

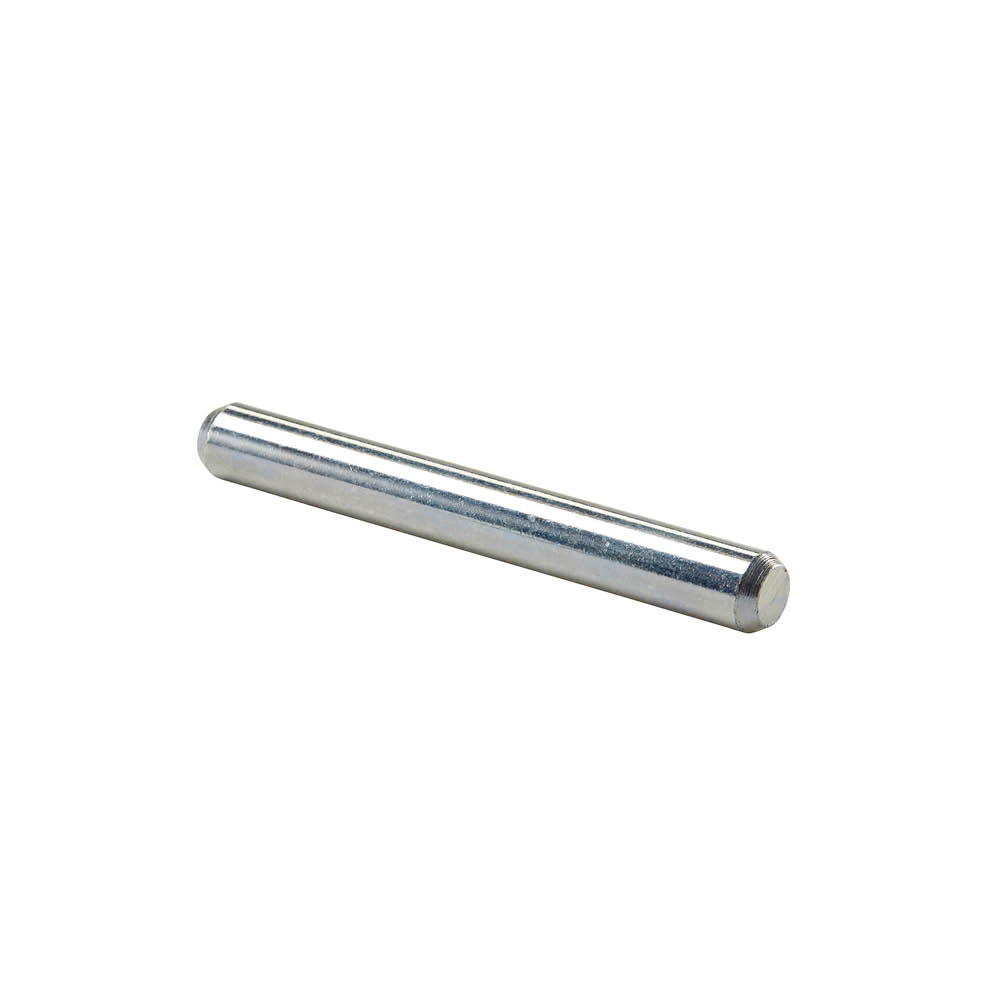

Ståldorne er fremstillet af stangstål med diameter 6, 8, 10, 12, 16 eller 20 mm. Dornene, der er reifede i enderne, fremstilles i forskellige længder. Dornene benævnes STD efterfulgt af d × L i mm.

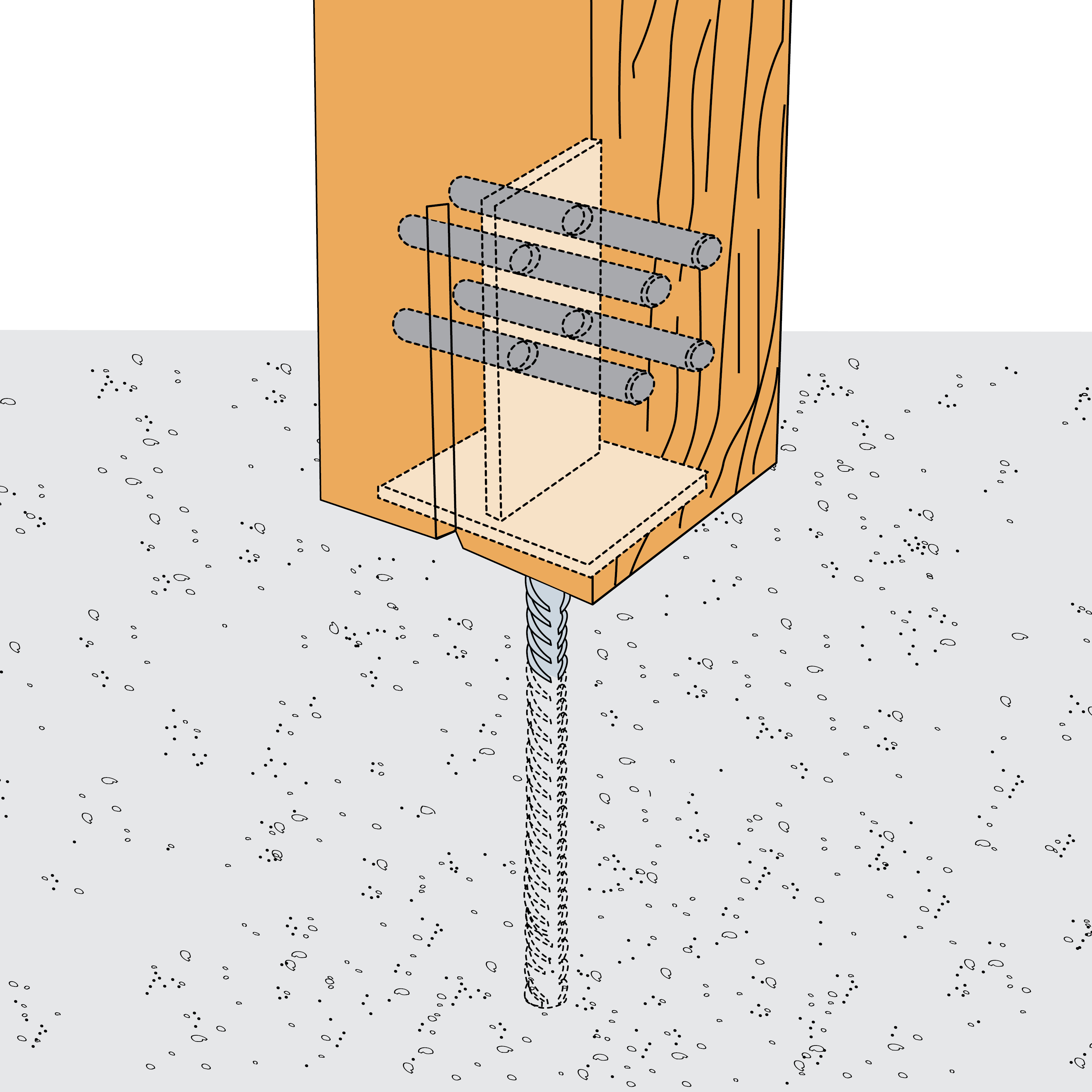

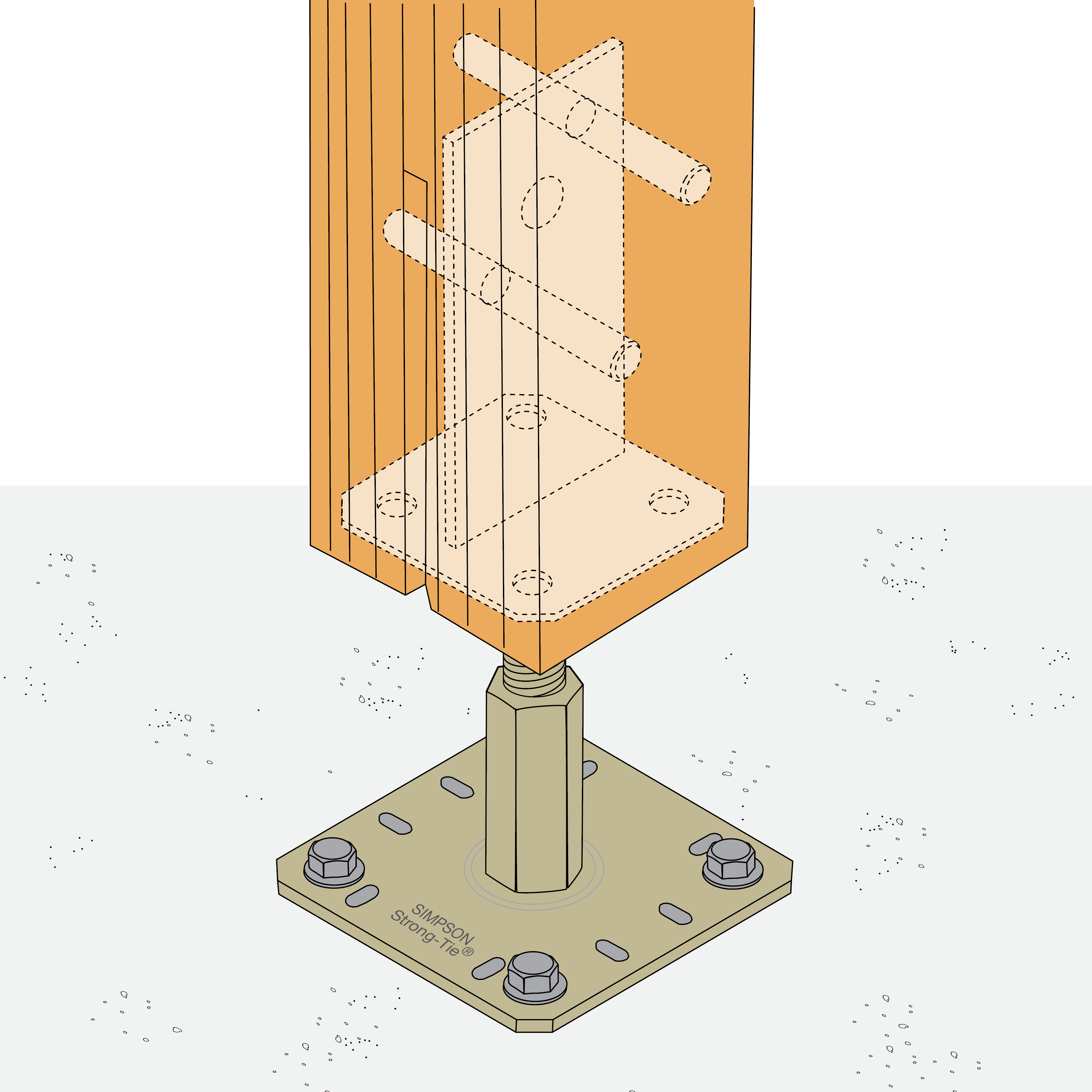

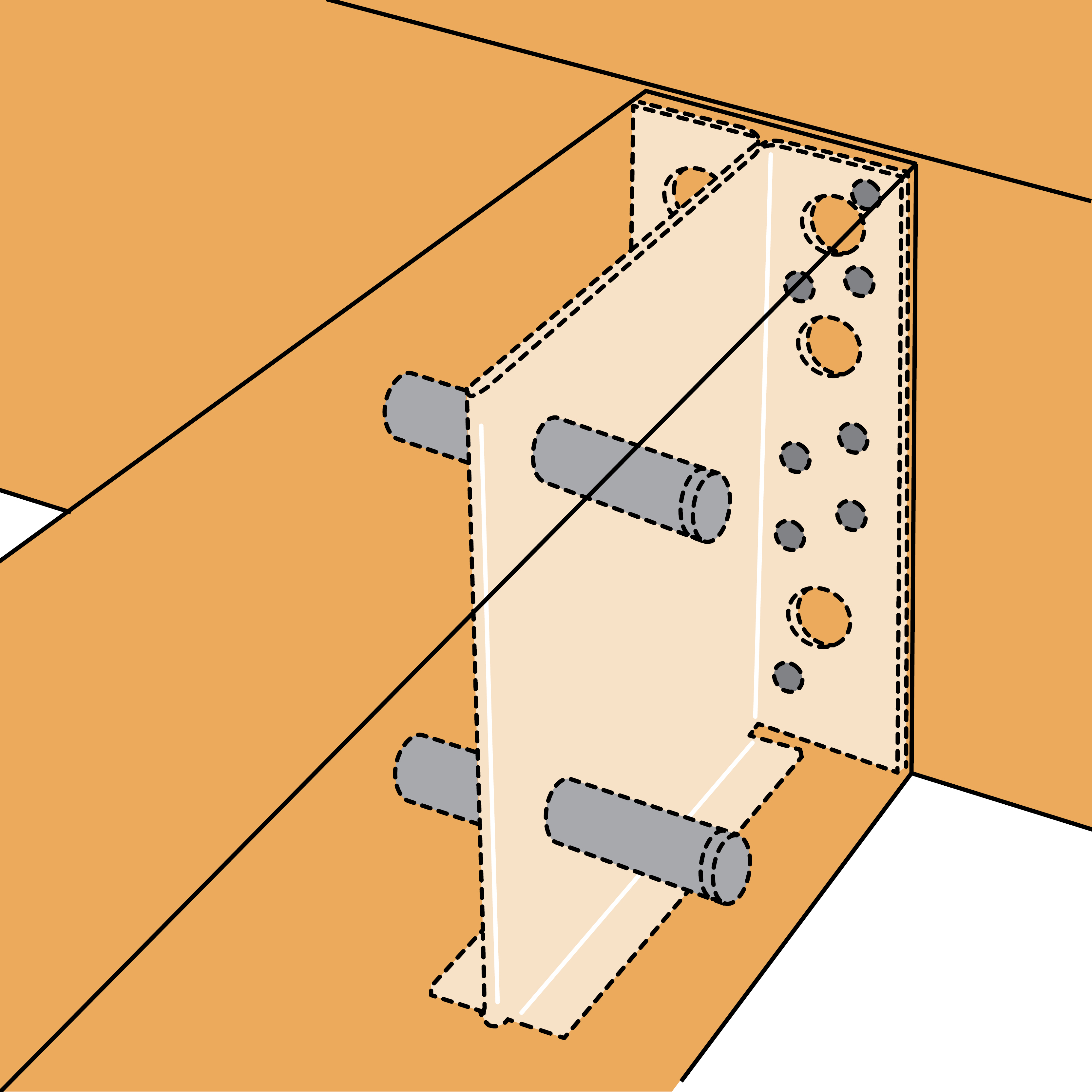

Ståldorne anvendes som forbindelsesmiddel i samlinger mellem trædele og skjulte beslag, hvor stål eller aluminiumsplader er indslidset i trædelene.
Dornene passer sammen med skjulte bjælkebærere som BTN, BTALU og lign.
CE mærket
Elgalvaniseret stål
Anvendelsesklasse 2
Indoor
Produktinformationer
Billeder
.
.
.
Egenskaber
Applikationer
Teknisk data
Dimensioner
Dimensioner
| Reference | Other dimensions data | ||||||
|---|---|---|---|---|---|---|---|
| DB nr. | NOBB nr. | Dimensioner[mm] | Relaterede produkter | Antal pr. kasse | Vægt[kg] | ||
| d | L | ||||||
| STD8X45-B | 1252314 | 43811040 | 8 | 45 | TU12, PIG, PBH120G, PISB160G, PIBA | 100.0 | 0.017 |
| STD8X60-B | 1252317 | 43811066 | 8 | 60 | TU12, PIG, PBH120G, PISB160G, PIBA | 100.0 | 0.024 |
| STD8X65-B | 1252318 | 43811074 | 8 | 65 | TU12, PIG, PBH120G, PISB160G, PIBA | 100.0 | 0.026 |
| STD8X90-B | 1252328 | 43811123 | 8 | 90 | TU12, PIG, PBH120G, PISB160G, PIBA | 100.0 | 0.036 |
| STD8X100-B | 1252330 | 43810953 | 8 | 100 | TU12, PIG, PBH120G, PISB160G, PIBA | 100.0 | 0.042 |
| STD8X115-B | 1252333 | 43810972 | 8 | 115 | TU12, PIG, PBH120G, PISB160G, PIBA | 100.0 | 0.046 |
| STD8X120-B | 1252337 | 43810998 | 8 | 120 | TU12, PIG, PBH120G, PISB160G, PIBA | 100.0 | 0.046 |
| STD8X140-B | 1252346 | 43811017 | 8 | 140 | TU12, PIG, PBH120G, PISB160G, PIBA | 100.0 | 0.056 |
| STD8X160-B | 1252348 | 43811036 | 8 | 160 | TU12, PIG, PBH120G, PISB160G, PIBA | 100.0 | 0.059 |
| STD10X90-B | 1252352 | 43810741 | 10 | 90 | CBH | 100.0 | 0.056 |
| STD10X100-B | 1252355 | NOB214 | 10 | 100 | CBH | 100.0 | 0.061 |
| STD12X60-B | 1252365 | 43810862 | 12 | 60 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100.0 | 0.054 |
| STD12X80-B | 1252372 | 43810896 | 12 | 80 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100.0 | 0.074 |
| STD12X90-B | 1252373 | 43810915 | 12 | 90 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100.0 | 0.078 |
| STD12X100-B | 1252374 | 41710718 | 12 | 100 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100.0 | 0.091 |
| STD12X115-B | 5384075 | 43810760 | 12 | 115 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100.0 | 0.1 |
| STD12X120-B | 1252376 | 43810786 | 12 | 120 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100.0 | 0.11 |
| STD12X140-B | 1252378 | 43810813 | 12 | 140 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100.0 | 0.12 |
| STD12X160-B | 1252379 | 43810832 | 12 | 160 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100.0 | 0.15 |
| STD12X180-B | 1252380 | 43810843 | 12 | 180 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100.0 | 0.15 |
| STD12X200-B | 1252381 | 43810858 | 12 | 200 | TU16 - 28, ETNM, BTC, PPS, PPSDT, PPSR, PISBMAXIG | 100.0 | 0.16 |
| STD16X140-B | 1252384 | 43810934 | 16 | 140 | PPS, PPSDT & PPSR | 50.0 | 0.23 |
Længden af dornen er lig med bredden af den pågældende bjælke eller søjle.

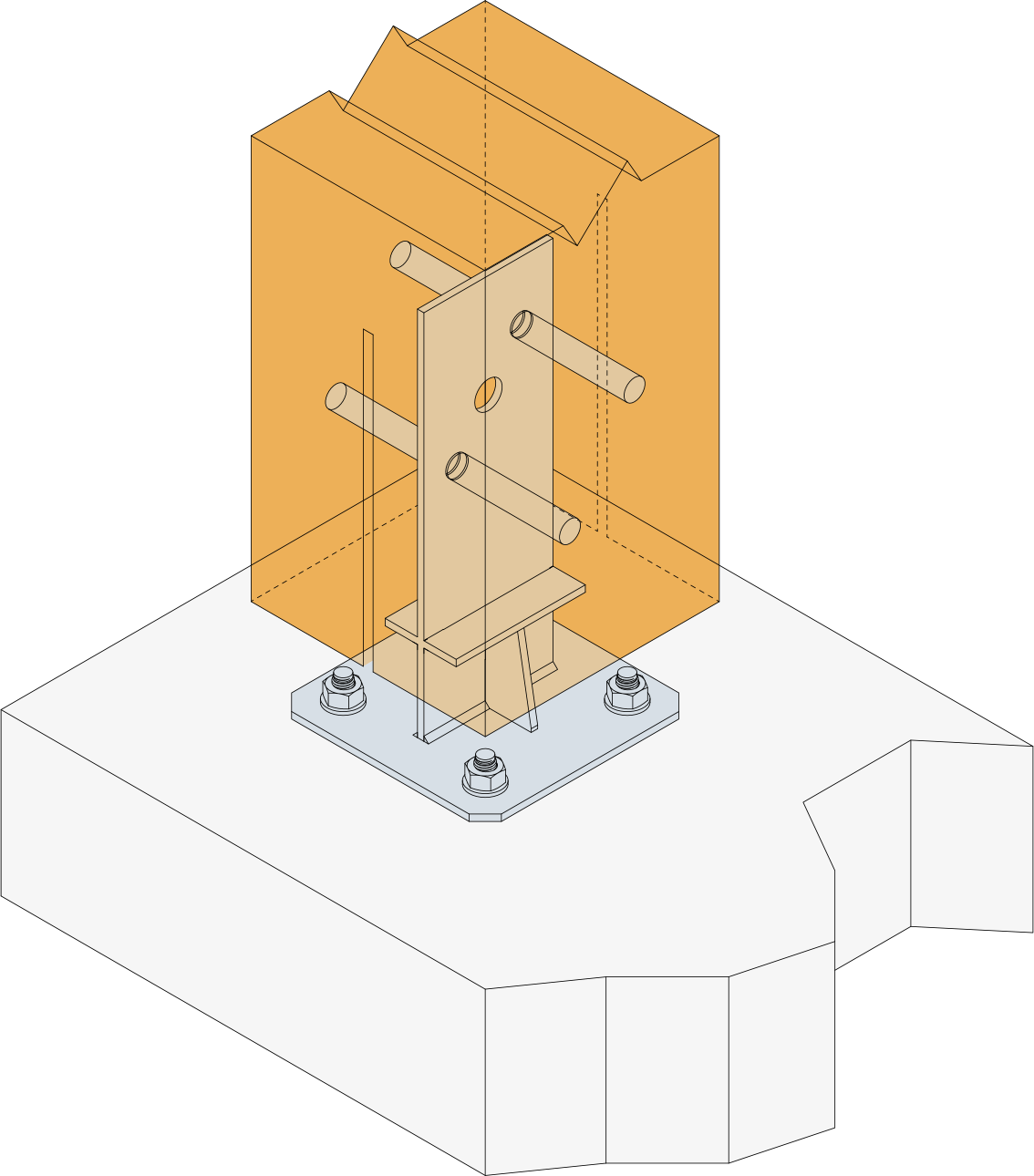

Installation
Installation
.
.
.
