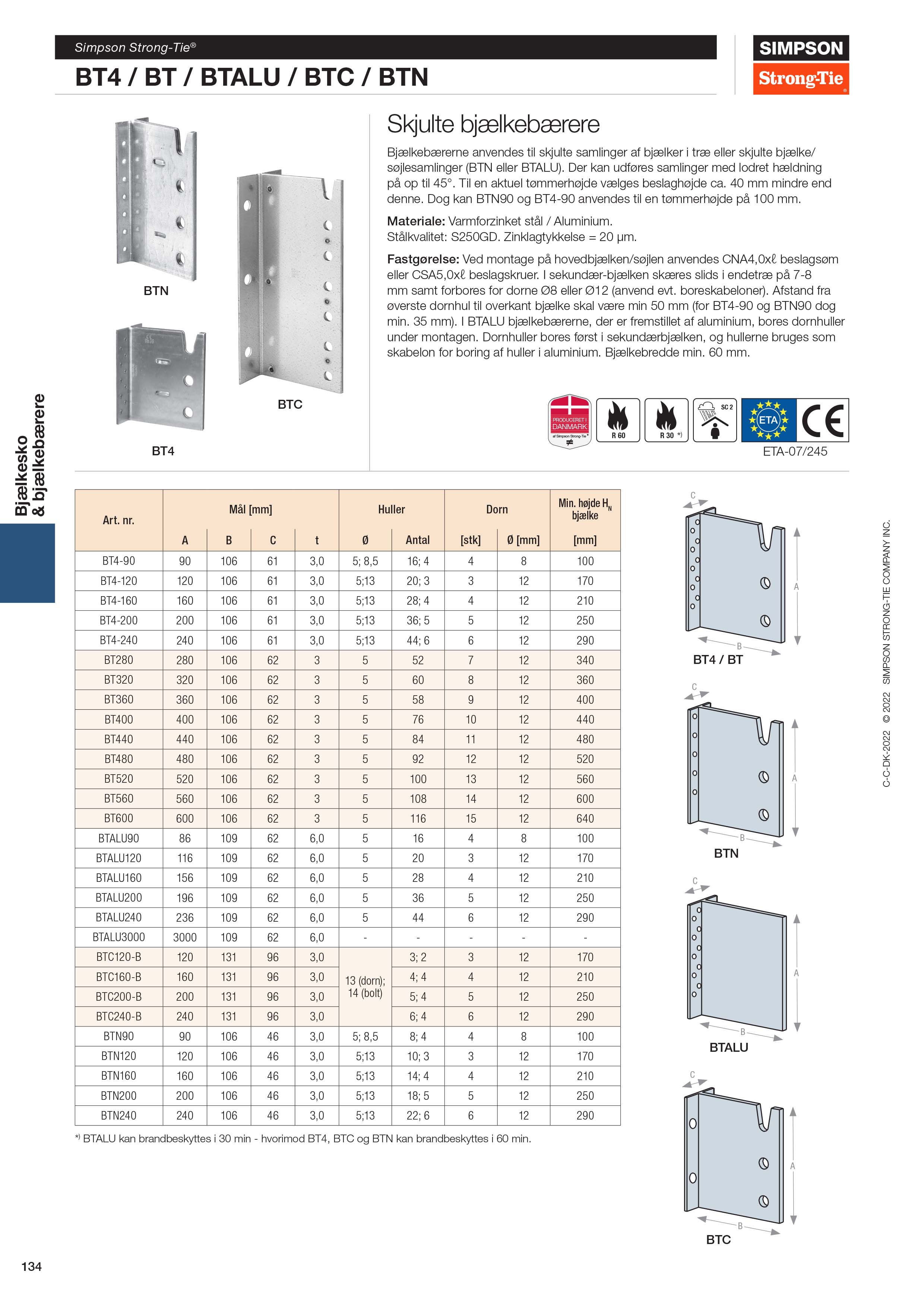

BTALU

Bjælkebærere

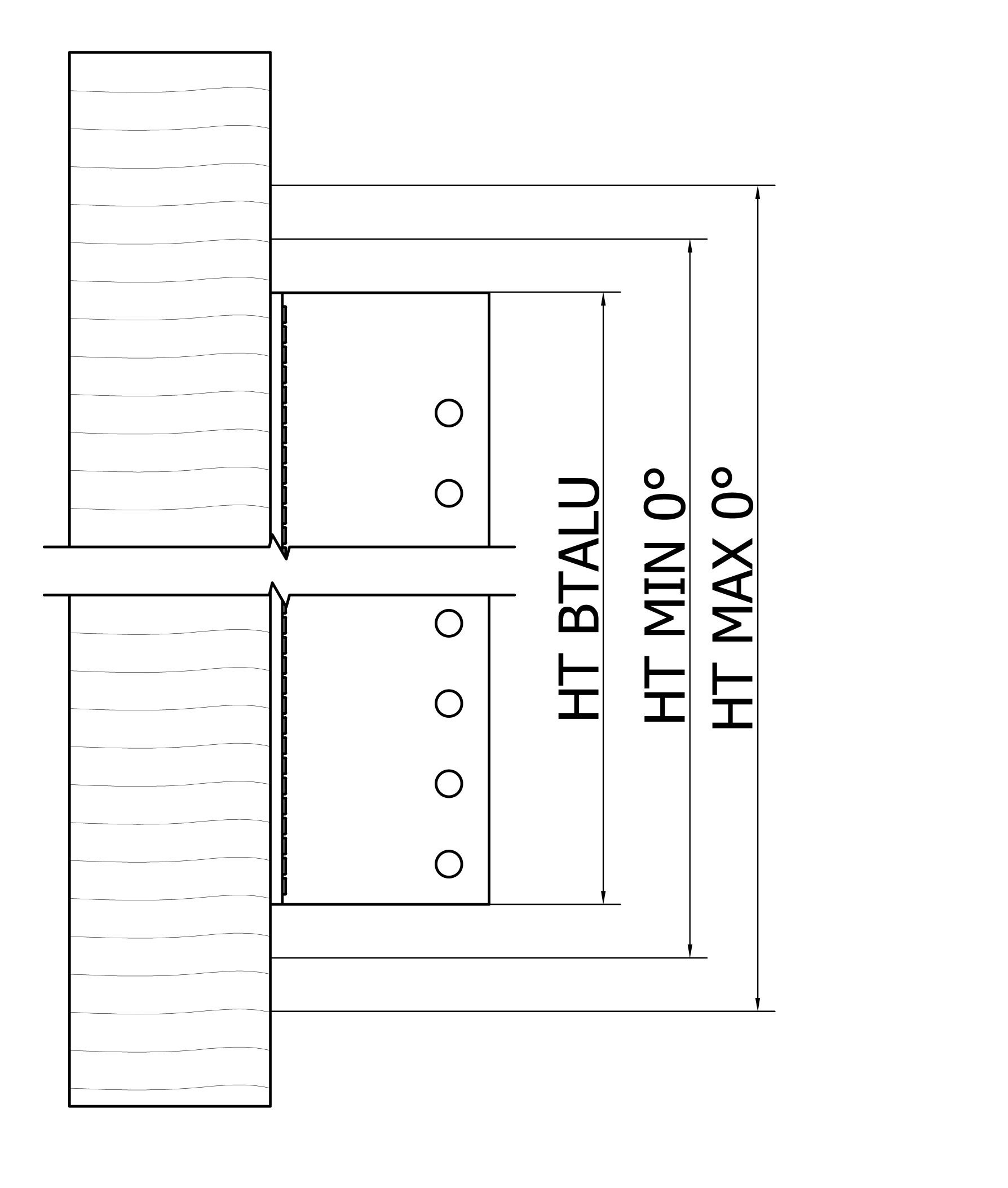

Bjælkebærerne BTALU anvendes til skjulte bjælke/søjlesamlinger. Der kan udføres samlinger med lodret hældning på op til 45°. Til en aktuel tømmerhøjde vælges beslaghøjde ca. 32 mm mindre end denne.
I BTALU bjælkebærerne, der er fremstillet af aluminium, bores dornhuller under montagen. Dornhuller bores først i sekundærbjælken, og hullerne bruges som skabelon for boring af huller i aluminium.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 3

Outdoor

Aluminium

Brandmodstandsdygtig 30 min

Produktinformationer

Billeder

Egenskaber

Materiale

Aluminium EN AW-6082 T6, i henhold til EN 755
Tykkelse: 6 mm

Fordele

Nem at montere
Høj bæreevne
Brandhæmmende i op til 30 minutter. Kontakt teknisk afdeling for yderligere detaljer.

Applikationer

Samlinger

Hovedbjælke: massivt træ, limtræ
Sekundærbjælke: massivt træ, limtræ

Anvendelsesområder

Anvendes til skjulte samlinger af bjælker i træ

Teknisk data

Dimensioner

Reference	Mål
	Andre			Sekundærbjælke størrelse[mm]	Dimensioner[mm]				Huller, HB[mm]	Huller, SB[mm]
	DB nr.	Antal pr. kasse	Vægt[kg]	Højde[mm]	A[mm]	B[mm]	C[mm]	t[mm]	Rund	Rund
	DB nr.	Antal pr. kasse	Vægt[kg]	Min.[mm]	A[mm]	B[mm]	C[mm]	t[mm]	Ø5	Ø8	Ø12
BTALU90	1862485	25.0	0.23	142	86	109	62	6	16	4	-
BTALU120	1821910	25.0	0.3	172	116	109	62	6	20	-	3
BTALU160	1821917	25.0	0.41	212	156	109	62	6	28	-	4
BTALU200	1862489	15.0	0.51	252	196	109	62	6	38	-	5
BTALU240	1821920	15.0	0.61	292	236	109	62	6	44	-	6
BTALU3000	5104612	1.0	8	-	3000	109	62	6	-	-	-

HB: hovedbjælken; SB: sekundærbjælken

Dornhuller skal bores iht. hulmønstret i ETA-07/0245.

Karakteristisk bæreevne - Bjælke-bjælkesamling

Dimensioner

Reference	Bjælkeskoens bæreevne

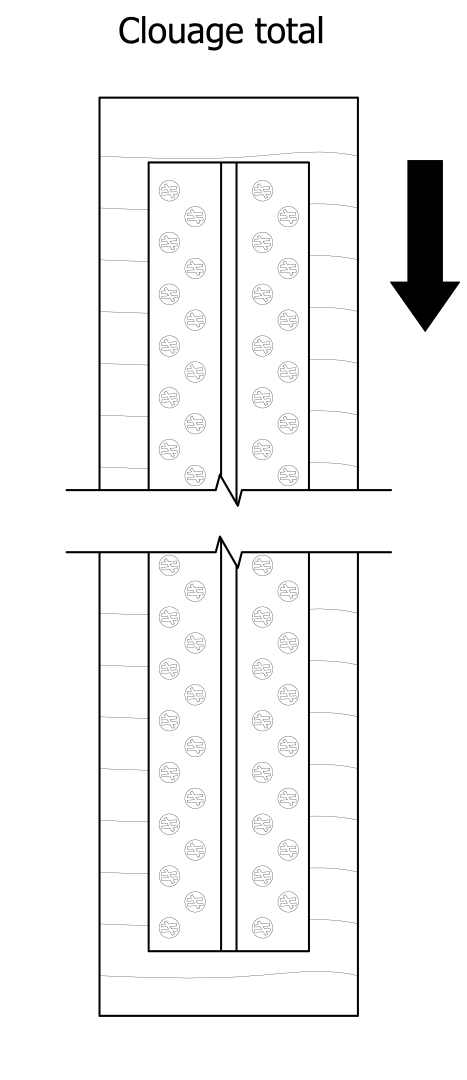

	Karakteristisk bæreevne - Bjælke-bjælkesamling - Fuld udsømning[kN]
	Udsømning				Karakteristisk bæreevne[kN]
	HB		SB		R1,k = R2,k
	Antal	Type	Antal	Type	Dornlængde[mm]
	Antal	Type	Antal	Type	60	80	100	120	140	160
BTALU90	16.0	CNA4.0x50	4.0	STD8	10.8	11.8	12.9	13.7	13.7	13.7
BTALU120	20.0	CNA4.0x50	3.0	STD12	17.3	18.2	19.4	20.7	22.3	23.9
BTALU160	28.0	CNA4.0x50	4.0	STD12	28	29.5	31.2	33.3	35.7	38.2
BTALU200	38.0	CNA4.0x50	5.0	STD12	39.8	41.9	44.3	47.2	50.4	53.9
BTALU240	44.0	CNA4.0x50	6.0	STD12	52.2	54.9	57.9	61.7	65.9	70.3

HB: hovedbjælken; SB: sekundærbjælken

Længden af dornen er lig med bredden af sekundærbjælken.

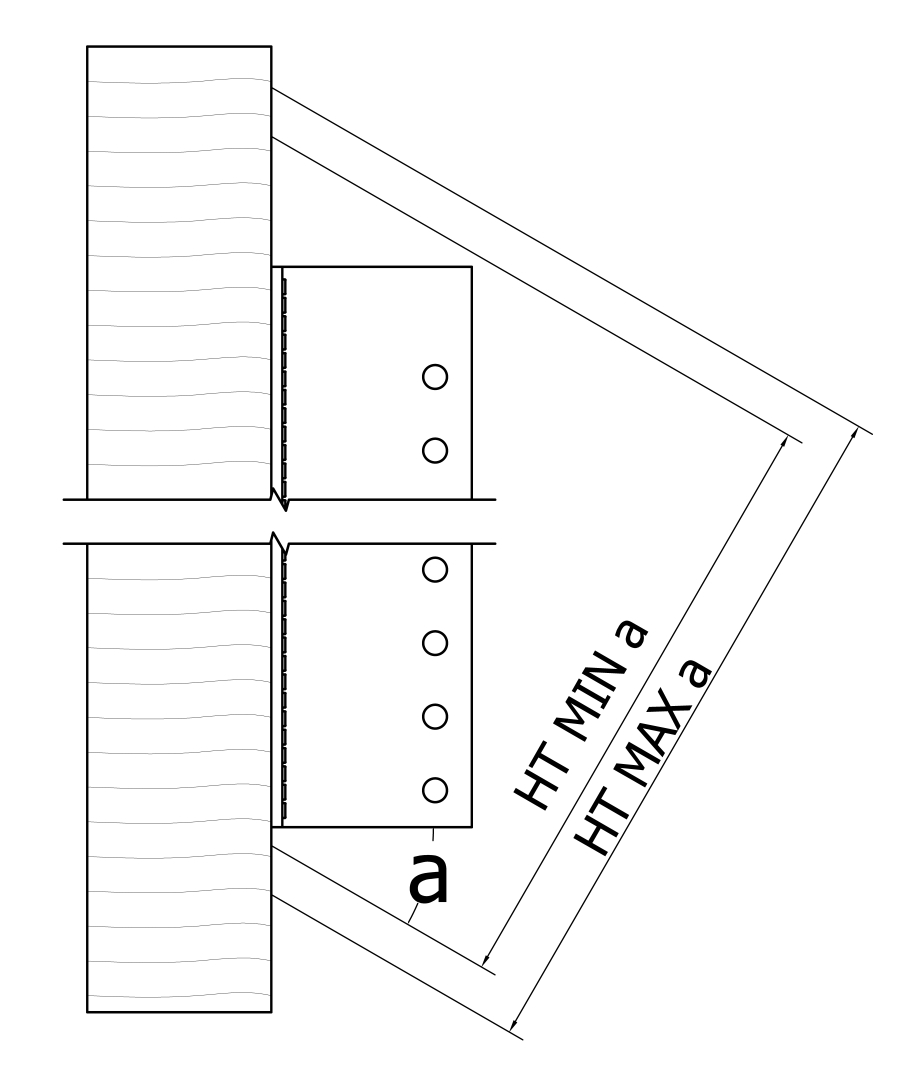

For bjælker med en hældning β skal bæreevnen ganges med faktoren.

β	0°	15°	30°	45°
Faktor	1.0	0.95	0.9	0.85

Det er kun nødvendigt for samlinger med mindre end 7 dorne i bjælken.

Karakteristisk bæreevne - Bjælke-bjælkesamling - R3.k og R4.k

Dimensioner

Reference	Bjælkeskoens bæreevne
	Karakteristisk bæreevne - Bjælke-bjælkesamling - Fuld udsømning[kN]
	Udsømning				Karakteristisk bæreevne[kN]
	HB		SB		R₄.ₖ[kN]	R3,k
	Antal	Type	Antal	Type		Dornlængde[mm]
	Antal	Type	Antal	Type		60	80	100	120	140	160
BTALU90	16.0	CNA4.0x50	4.0	STD8	7.8	1.5	1.9	2.3	2.7	3.1	3.6
BTALU120	20.0	CNA4.0x50	3.0	STD12	9.8	2.2	2.9	3.5	4.2	4.8	5.6
BTALU160	28.0	CNA4.0x50	4.0	STD12	13.7	2.9	3.6	4.4	5.3	6.2	7
BTALU200	38.0	CNA4.0x50	5.0	STD12	17.6	3.5	4.4	5.4	6.4	7.4	8.4
BTALU240	44.0	CNA4.0x50	6.0	STD12	21.6	4.2	5.3	6.4	7.4	8.6	9.8

HB: hovedbjælken; SB: sekundærbjælken

Længden af dornen er lig med bredden af sekundærbjælken.
Bæreevnerne R_4,k gælder for alle længder dorne.

Karakteristisk bæreevne - Bjælke-søjlesamling

Dimensioner

Reference	Bjælkeskoens bæreevne										Mål

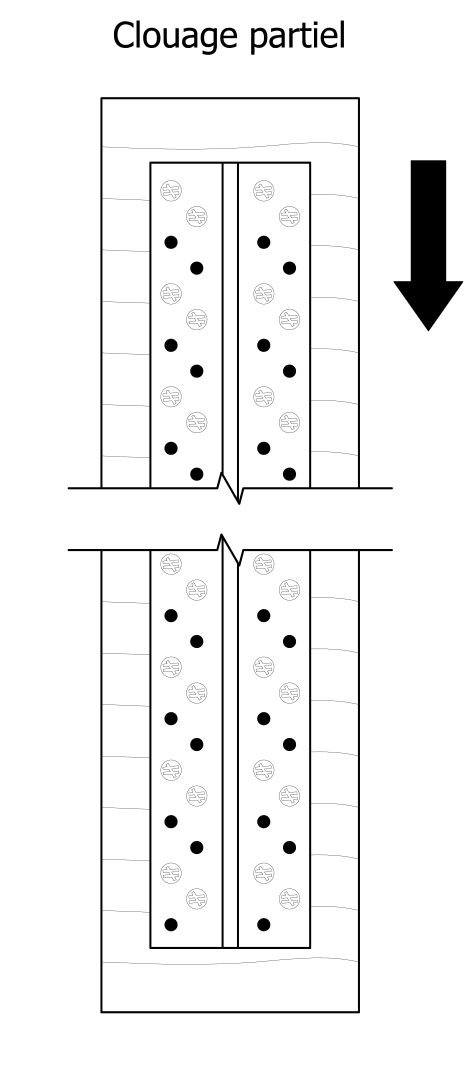

	Karakteristisk bæreevne - Bjælke-søjlesamling - delvis udsømning										Mål, HB[mm]
	Udsømning				Karakteristisk bæreevne[kN]						Søjlebredde
	HB		SB		R1,k = R2,k						Min.[mm]
	Antal	Type	Antal	Type	Dornlængde[mm]
	Antal	Type	Antal	Type	60	80	100	120	140	160
BTALU90	8.0	CNA4.0x50	4.0	STD8	9	9.9	10.9	11.6	11.6	11.6	96
BTALU120	12.0	CNA4.0x50	3.0	STD12	14.7	15.5	16.6	17.9	19.4	20.7	96
BTALU160	16.0	CNA4.0x50	4.0	STD12	23.2	24.4	26	27.9	30	32	96
BTALU200	20.0	CNA4.0x50	5.0	STD12	32.4	34.1	36.2	38.7	41.2	43.4	96
BTALU240	24.0	CNA4.0x50	6.0	STD12	42.1	44.3	46.8	49.7	52.3	53.2	96

HB: hovedbjælken; SB: sekundærbjælken

Længden af dornen er lig med bredden af sekundærbjælken.
For bjælker med en hældning β skal bæreevnen ganges med faktoren.

β	0°	15°	30°	45°
Faktor	1.0	0.95	0.9	0.85

Det er kun nødvendigt for samlinger med mindre end 7 dorne i bjælken.
Bæreevnerne R_4,k gælder for alle længder dorne.
Bæreevnerne i denne tabel gælder også ved bjælke-bjælke samling med delvis udsømning.

Karakteristisk bæreevne - Bjælke-søjlesamling - R3.k og R4.k

Dimensioner

Reference	Bjælkeskoens bæreevne											Mål
	Karakteristisk bæreevne - Bjælke-søjlesamling - delvis udsømning											Mål, HB[mm]
	Udsømning				Karakteristisk bæreevne[kN]							Søjlebredde
	HB		SB		R₄.ₖ[kN]	R3,k						Min.[mm]
	Antal	Type	Antal	Type		Dornlængde[mm]
	Antal	Type	Antal	Type		60	80	100	120	140	160
BTALU90	8.0	CNA4.0x50	4.0	STD8	3.9	1.5	1.9	2.3	2.7	2.7	2.7	96
BTALU120	12.0	CNA4.0x50	3.0	STD12	5.9	2.2	2.9	3.5	4.2	4.8	5.6	96
BTALU160	16.0	CNA4.0x50	4.0	STD12	7.8	2.9	3.6	4.4	5.3	6.2	7	96
BTALU200	20.0	CNA4.0x50	5.0	STD12	9.8	3.5	4.4	5.4	6.4	7.4	8.4	96
BTALU240	24.0	CNA4.0x50	6.0	STD12	11.8	4.2	5.3	6.4	7.4	8.6	9.8	96

HB: hovedbjælken; SB: sekundærbjælken

Længden af dornen er lig med bredden af sekundærbjælken.
Bæreevnerne R_4,k gælder for alle længder dorne.

Karakteristisk bæreevne - bjælke-bjælkesamling med SDD

Dimensioner

Reference	Bjælkeskoens bæreevne
	Karakteristisk bæreevne - Bjælke-bjælkesamling - Fuld udsømning[kN]
	Karakteristisk bæreevne[kN]					Udsømning
	R₁,ₖ					SB		HB
	Dornlængde[mm]					Antal	Dorn	Antal	Type
	93	113	133	153	173	Antal	Dorn	Antal	Type
BTALU90	-	-	-	-	-	-	-	-	-
BTALU120	14.4	15.5	15.5	15.5	15.5	3.0	SDD7.5	22.0	CNA4.0x50
BTALU160	23	24.6	26.4	26.4	26.4	4.0	SDD7.5	30.0	CNA4.0x50
BTALU200	32.2	34.3	37	39.7	39.7	5.0	SDD7.5	38.0	CNA4.0x50
BTALU240	40.4	44.1	47.5	51.4	51.4	6.0	SDD7.5	46.0	CNA4.0x50

HB: hovedbjælke; SB: sekundærbjælke.

Bjælken skal have en minimumsbredde svarende til længden af dornen.

For bjælker med en hældning på β° skal styrkerne ganges med en faktor hvis antallet af dorne er under 7:

β	0°	15°	30°	45°
Faktor	1,0	0,95	0,90	0,85

Den effektive dornlængde er lig med dornens totallængde -13 mm.

Karakteristisk bæreevne - Bjælke-bjælkesamling - R_3,k og R_4,k med SDD

Dimensioner

Karakteristisk bæreevne - Bjælke-bjælkesamling - R<sub>3,k</sub> og R<sub>4,k</sub> med SDD

Reference	Bjælkeskoens bæreevne
	Karakteristisk bæreevne - Bjælke-bjælkesamling - Fuld udsømning[kN]
	Karakteristisk bæreevne[kN]						Udsømning
	R₄.ₖ	R3,k					SB		HB
		Dornlængde[mm]					Antal	Dorn	Antal	Type
		93	113	133	153	173	Antal	Dorn	Antal	Type
BTALU90	-	-	-	-	-	-	-	-	-	-
BTALU120	8.8	2.9	3.5	4.2	4.8	5.6	3.0	SDD7.5	22.0	CNA4.0x50
BTALU160	12.7	3.6	4.4	5.3	6.2	7	4.0	SDD7.5	30.0	CNA4.0x50
BTALU200	16.7	4.4	5.4	6.4	7.4	8.4	5.0	SDD7.5	38.0	CNA4.0x50
BTALU240	20.6	5.3	6.4	7.4	8.6	9.8	6.0	SDD7.5	46.0	CNA4.0x50

HB: hovedbjælke; SB: sekundærbjælke.

Bjælken skal have en minimumsbredde svarende til dornens længde.

R₄ bæreevnen gælder for alle dornlængder.

Karakteristisk bæreevne - Bjælke på søjlesamling med SDD

Dimensioner

Reference	Bjælkeskoens bæreevne										Mål
	Karakteristisk bæreevne - Bjælke på søjle samling - Delvis udsømning										Mål, HB[mm]
	Karakteristisk bæreevne[kN]						Udsømning				Søjlebredde
	R₄.ₖ	R₁,ₖ					HB		SB		Min.[mm]
		Dornlængde[mm]					Antal	Type	Antal	Type
		93	113	133	153	173	Antal	Type	Antal	Type
BTALU90	-	-	-	-	-	-	-	-	-	-	96
BTALU120	8.8	12.2	13.2	13.5	14.1	14.1	12.0	CNA4.0x50	3.0	SDD7.5	96
BTALU160	12.7	18.7	19.7	21.3	21.3	21.3	16.0	CNA4.0x50	4.0	SDD7.5	96
BTALU200	16.7	25.9	27.7	29.8	29.8	29.8	20.0	CNA4.0x50	5.0	SDD7.5	96
BTALU240	20.6	33.6	36.2	38.9	38.9	38.9	24.0	CNA4.0x50	6.0	SDD7.5	96

HB: hovedbjælke; SB: sekundærbjælke.

Bjælken skal have en minimumsbredde svarende til længden af dornen.

For bjælker med en hældning på β° skal styrkerne ganges med en faktor hvis antallet af dorne er under 7:

β	0°	15°	30°	45°
Faktor	1,0	0,92	0,90	0,85

Den effektive dornlængde er lig med dornens totallængde -13 mm.

Bæreevnerne R₄ gælder for all længder dorn.

Karakteristisk bæreevne - Bjælke på søjlesamling - R_3.k og R_4.k med SDD

Dimensioner

Karakteristisk bæreevne - Bjælke på søjlesamling - R<sub>3.k</sub> og R<sub>4.k</sub> med SDD

Reference	Bjælkeskoens bæreevne										Mål
	Karakteristisk bæreevne - Bjælke på søjle samling - Delvis udsømning										Mål, HB[mm]
	Karakteristisk bæreevne[kN]						Udsømning				Søjlebredde
	R₄.ₖ	R3,k					HB		SB		Min.[mm]
		Dornlængde[mm]					Antal	Type	Antal	Type
		93	113	133	153	173	Antal	Type	Antal	Type
BTALU90	-	-	-	-	-	-	-	-	-	-	96
BTALU120	8.8	2.9	3.5	4.2	4.8	5.6	12.0	CNA4.0x50	3.0	SDD7.5	96
BTALU160	12.7	3.6	4.4	5.3	6.2	7	16.0	CNA4.0x50	4.0	SDD7.5	96
BTALU200	16.7	4.4	5.4	6.4	7.4	8.4	20.0	CNA4.0x50	5.0	SDD7.5	96
BTALU240	20.6	5.3	6.4	7.4	8.6	9.8	24.0	CNA4.0x50	6.0	SDD7.5	96

HB: hovedbjælke; SB: sekundærbjælke.

Bjælken skal have en minimumsbredde svarende til dornens længde.

Bæreevnerne R₄ gælder for alle længder dorne.

Installation

Fastgørelse

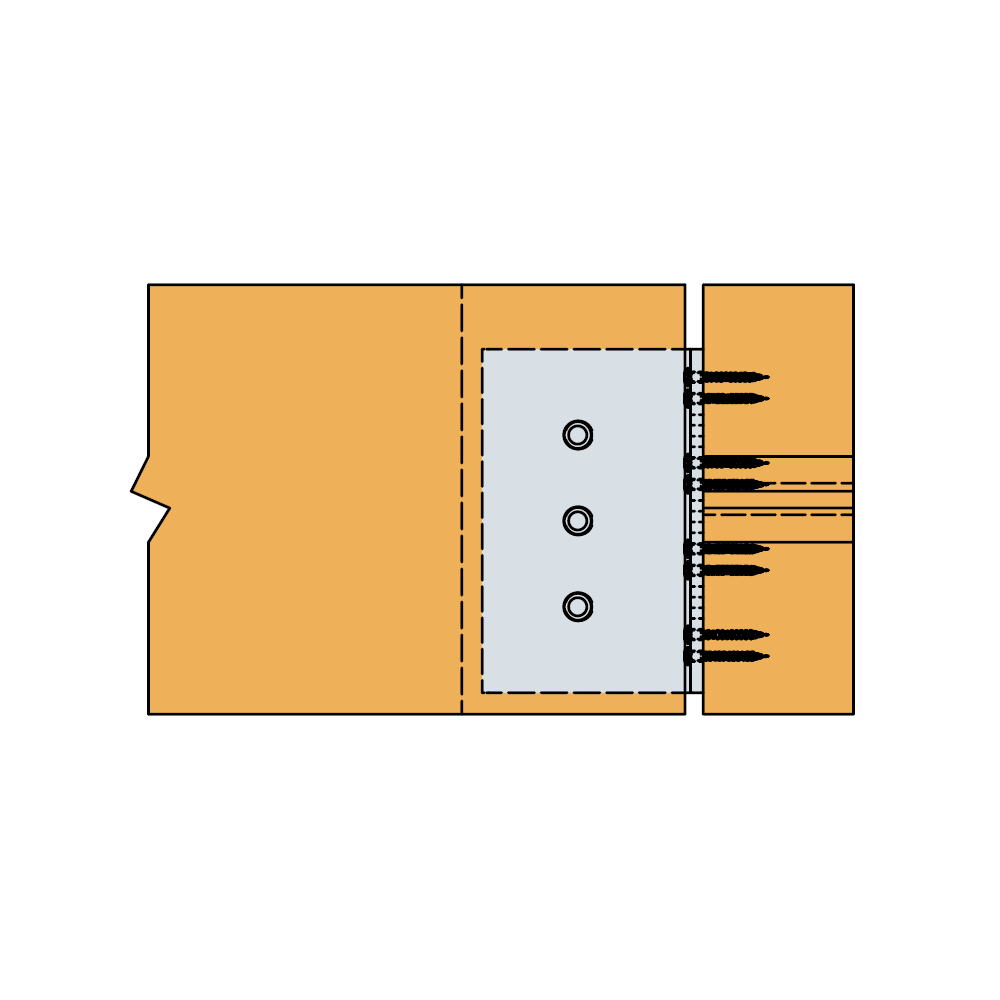

Ved montage på hovedbjælken/søjlen anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer

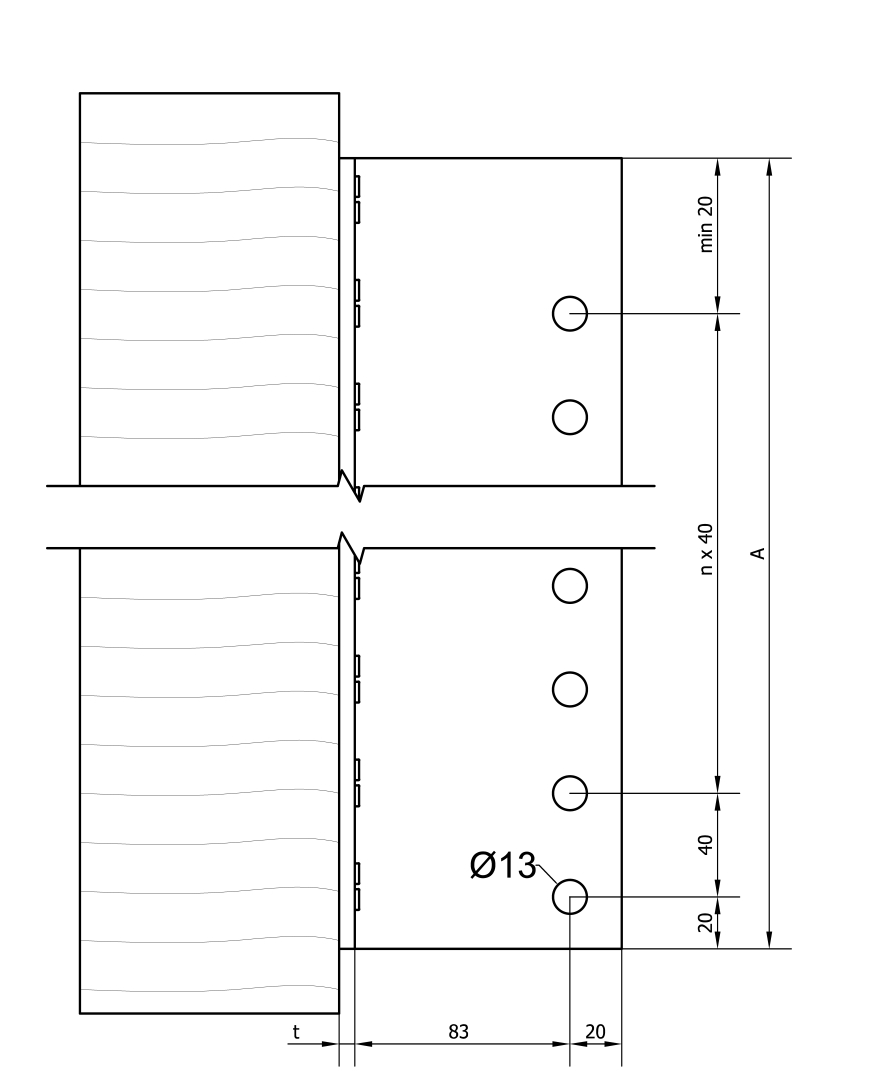

I sekundær-bjælken skæres slids i endetræ på 7-8 mm samt forbores for dorne Ø8 eller Ø12 (anvend evt. boreskabeloner). Afstand fra dornhul til kanten af bjælken skal være min 36 mm for Ø12 dorne samt 25 mm for Ø8 dorne.

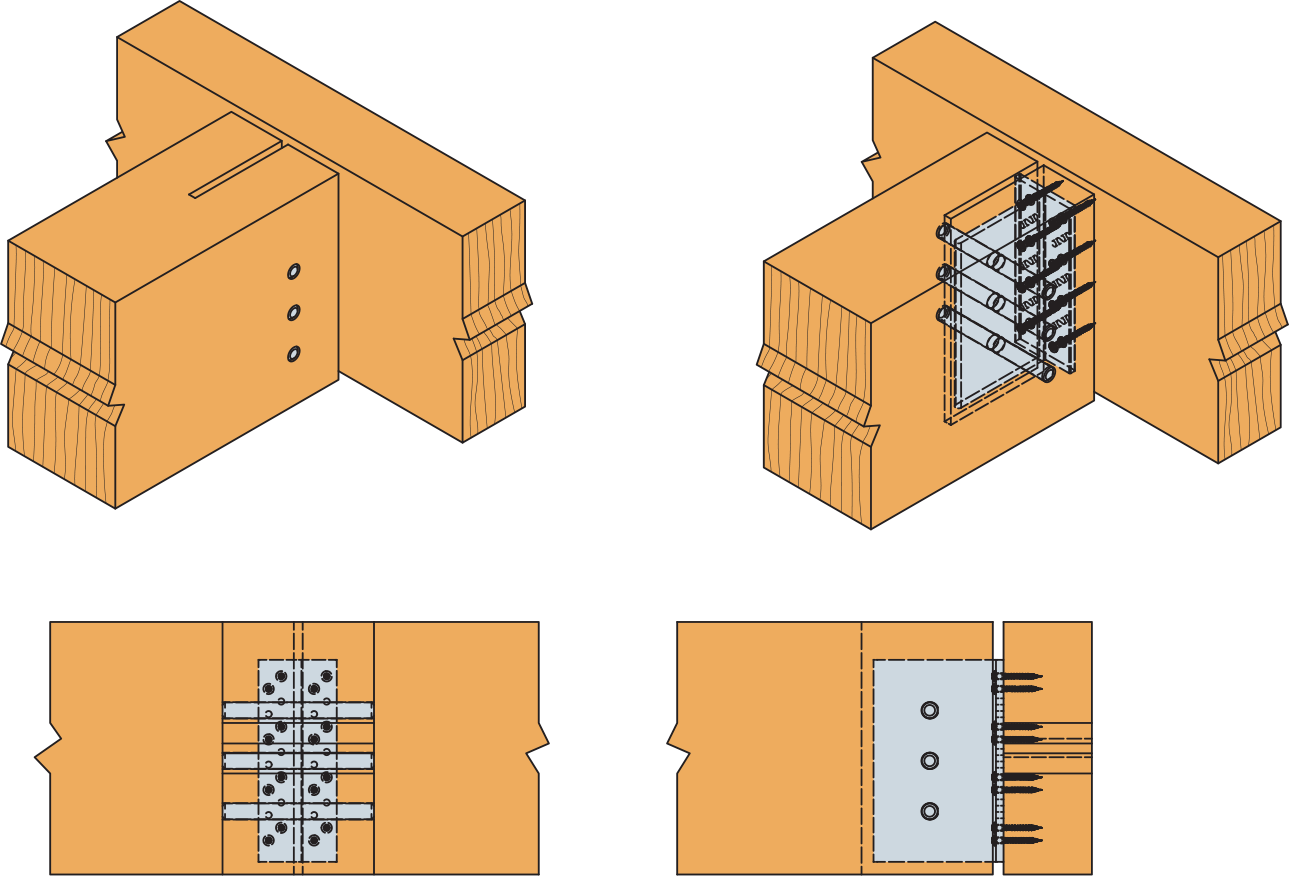

Monteringsvejledning

BTALU skæres til den ønskede længde (de karakteristiske værdier gælder for en maksimal højde på 600 mm)
Fastgør BTALU i hovedbjælken med kamsøm CNA4,0x50

Sådan gør du:

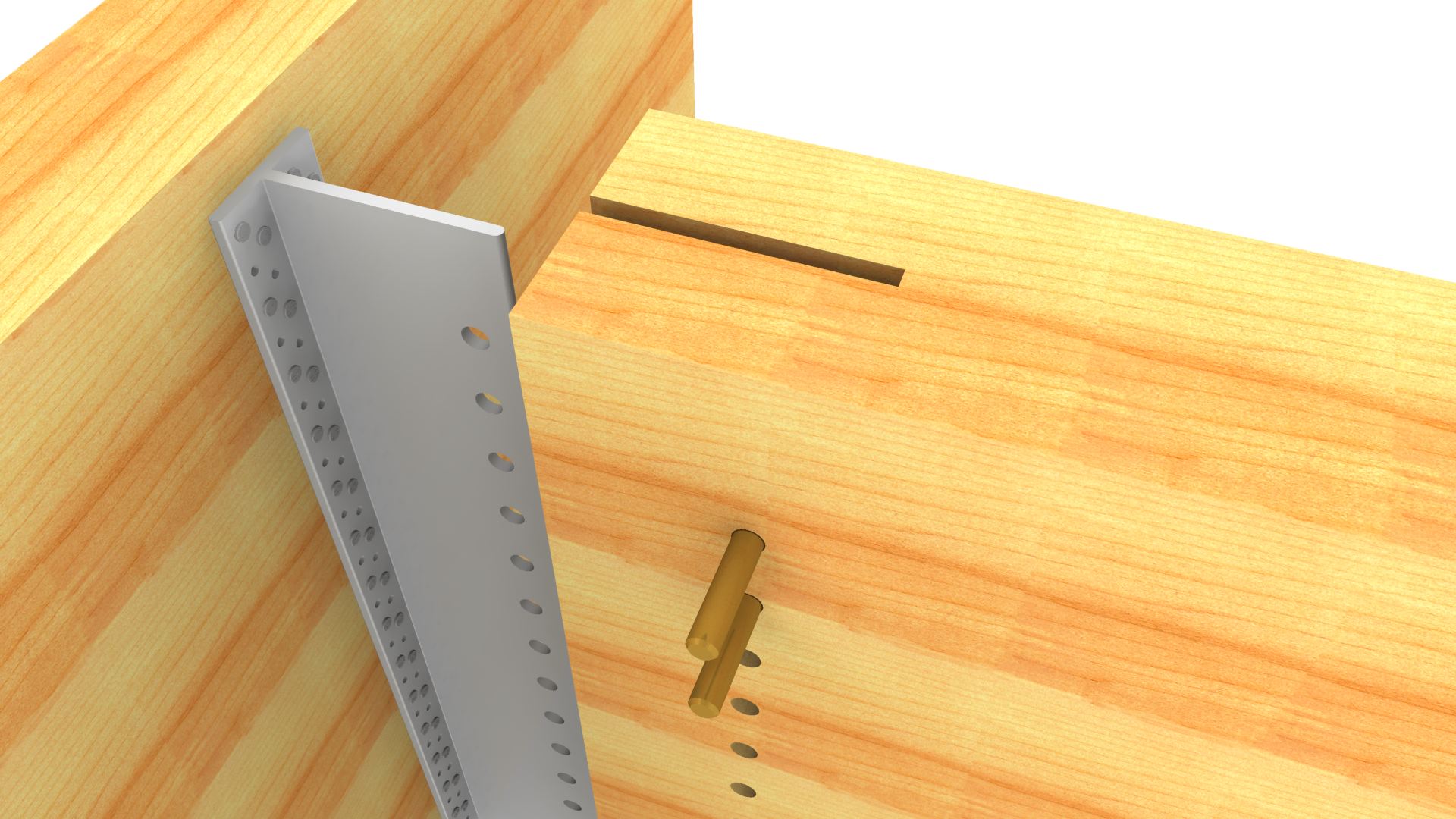

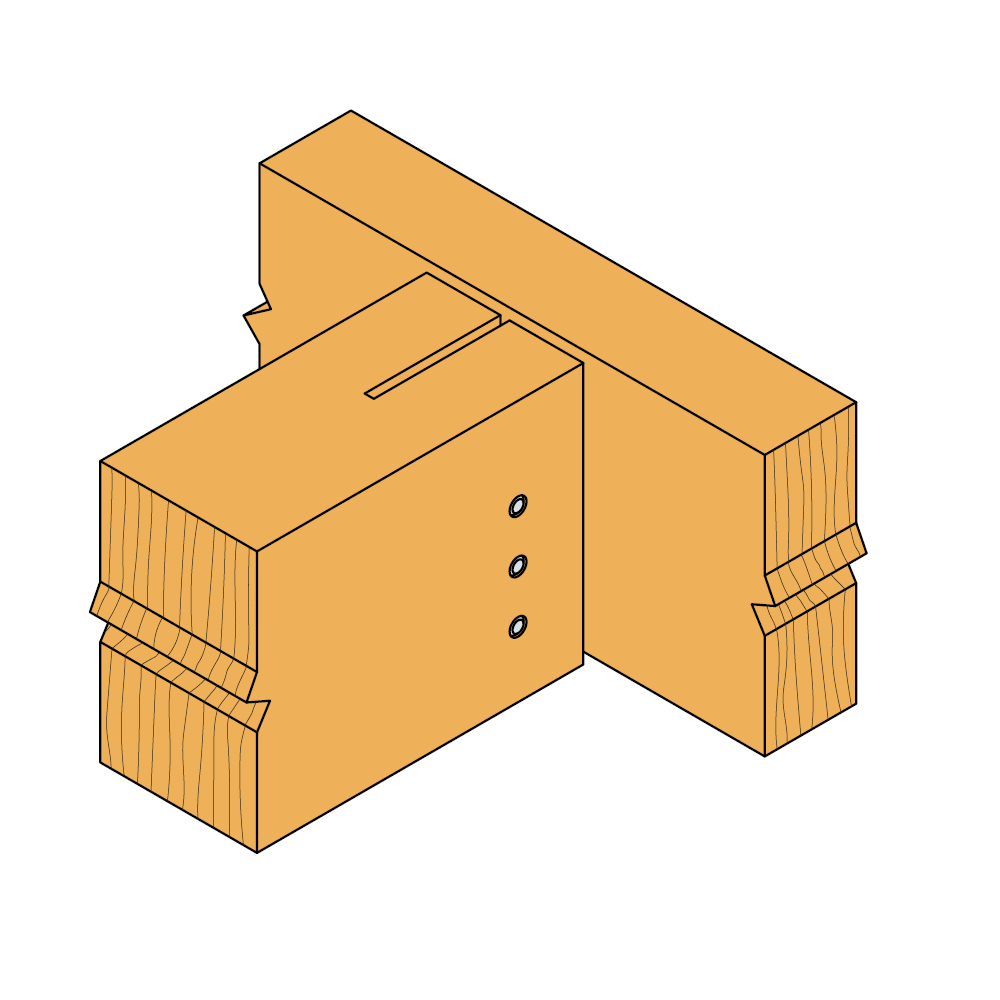

Gør klar til bjælkebæreren ved at skære en slids i sekundærbjælkens endetræ
Dornhuller forbores, gerne ved brug af boreskabelon (Ø8 eller Ø12)

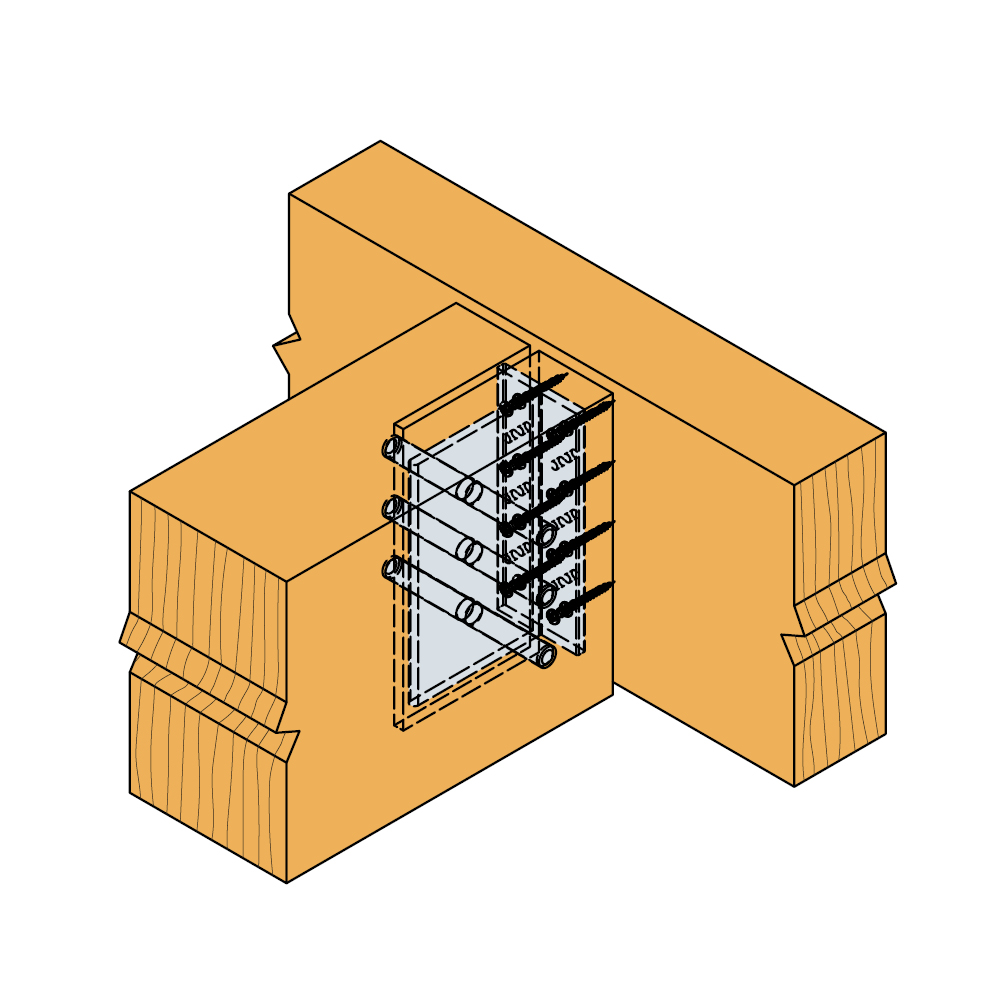

Montér bjælkebæreren på søjlen eller bjælken med CNA kamsøm eller CSA beslagskruer
Der anvendes dorne med d=12 mm (bjælkebærer 90 dog d=8 mm). Dornenes længde afpasses bjælkebredden
Placér den øverste dorn i sekundærbjælken, mens den endnu ligger på jorden
Hæng sekundærbjælken op i montageslidsen i beslaget.
De sidste dorne slås i
