Endetræsbeslag

Endetræsbeslagene EL er fremstillet af strengpresset aluminium i 10 mm tykkelse med Ø5,4 mm undersænkede huller dels til vinkelret iskruning og dels til iskruning under 45º.

Typebetegnelsen angiver bredden af beslaget. Højden er 120 mm for alle typer.

Endetræsbeslag EL anvendes til både træ-træ samlinger og til træ/beton samlinger.

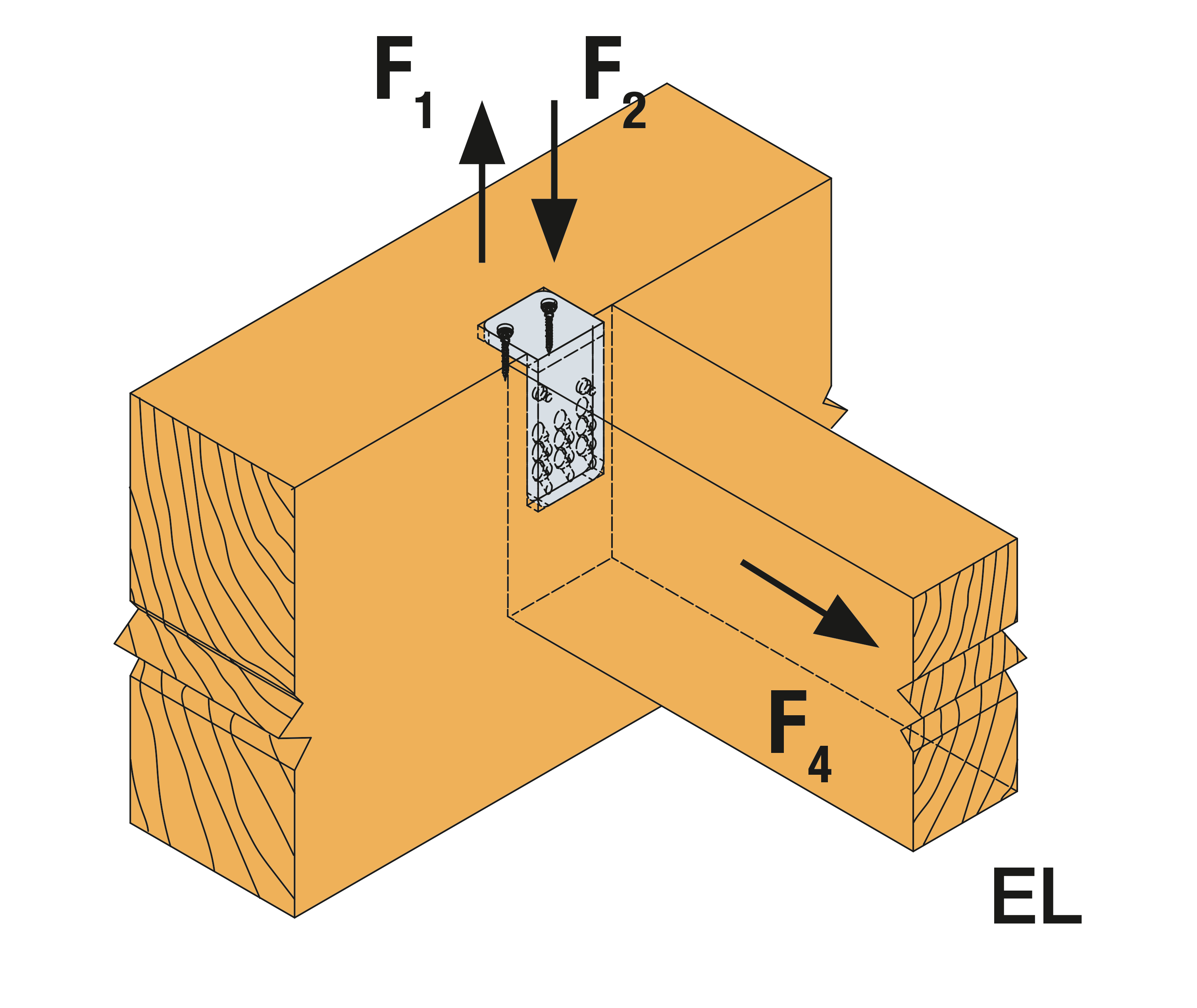

Der kan laves samlinger med en hældning (α) på op til 90° og ved skrå tilslutning må den vandrette vinkel (β) være fra 15° til 165°.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 2

Brandmodstandsdygtig 30 min

Produktinformationer

Billeder

Egenskaber

Materiale

Materiale:
Aluminium EN AW-6082 T6, i henhold til EN 755
Korrosionsbeskyttelse:
Eloxeret

Fordele

Bruges når beslag og forbindelsesmidler ønskes skjult
EL endetræsbeslaget fås i 5 forskellige størrelser
Brandhæmmende i op til 30 minutter. Kontakt teknisk afdeling for yderligere detaljer.

Applikationer

Samlinger

Træ på træ
Træ på stål
Træ på beton

Anvendelsesområder

Anvendes i samlinger træ til stål og beton indendørs (Anv.kl. 1 og 2)

Teknisk data

Dimensioner

Reference	Mål
	Andre		Sekundærbjælke størrelse[mm]		Dimensioner[mm]				Huller, HB[mm]	Huller, SB[mm]
	DB nr.	Vægt[kg]	Bredde	Højde[mm]	A[mm]	B[mm]	C[mm]	t₁[mm]	Rund	Rund
	DB nr.	Vægt[kg]	Min.[mm]	Min.[mm]	A[mm]	B[mm]	C[mm]	t₁[mm]	Ø5.4	Ø5.4
EL30-B	5023081	0.12	30	160	120	55	30	10	1	3
EL40-B	5794015	0.16	50	160	120	55	40	10	1	6
EL60-B	5794016	0.24	70	160	120	55	60	10	2	9
EL80-B	5794017	0.32	90	160	120	55	80	10	3	12
EL100-B	5794018	0.41	110	160	120	55	100	10	4	15

HB: hovedbjælken; SB: sekundærbjælken

Karakteristisk bæreevne

Reference	Bjælkeskoens bæreevne
	Karakteristisk bæreevne - Bjælke-bjælkesamling - Fuld udsømning[kN]
	Udsømning			Karakteristisk bæreevne[kN]
	HB		SB	R1,k (2)
	Antal	Type	Antal	TTUFS5,0x70	TTUFS5,0x100	CSFT5,0x70
EL30-B	1.0	5.0xl	3.0	4.6	6.8	7.6
EL40-B	1.0	5.0xl	6.0	8.5	9.9	9.9
EL60-B	2.0	5.0xl	9.0	12.3	13.6	13.6
EL80-B	3.0	5.0xl	12.0	15.9	17	17
EL100-B	4.0	5.0xl	15.0	19.4	20.4	20.4

HB: hovedbjælken; SB: sekundærbjælken

For R_2.k gælder:

$R_{2,k} = {min} \left( n_H x R_lat.d ; 0,3 xF_1,d \right)$

Hvor F₁_,d = regningsmæssige kraft

Påvisning:

$\frac{F_{i,d}} {R_{i,d}}\le1$

Installation

Fastgørelse

Til fastgørelse af endetræsbeslag EL anvendes 5 mm træskruer i længde fra 60 til 120 mm. Skruerne i endetræ iskrues både vandret og under 45°
Til fastgørelse af EL i hovedbjælken/søjlen anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer
