ELS

Endetræsbeslag

Endetræsbeslagene ELS er fremstillet af strengpresset aluminium i 10 mm tykkelse. Endetræsbeslag ELS anvendes til både bjælke/bjælkesamlinger og til søjle/bjælkesamlinger.

Typebetegnelsen angiver bredden af beslaget. Højden er 178 mm for alle typer.

Der kan laves samlinger med en hældning (α) på op til 90° og ved skrå tilslutning, må den vandrette vinkel (β) være fra 15° til 165°.

Teknisk datablad

CE mærket

Aftalegrundlag

Aluminium

Anvendelsesklasse 2

Brandmodstandsdygtig 30 min

Produktinformationer

Billeder

Egenskaber

Materiale

Materiale:
Aluminium EN AW-6082 T6, i henhold til EN 755
Korrosionsbeskyttelse:
Eloxeret

Fordele

Bruges når beslag og forbindelsesmidler ønskes skjult
ELS endetræsbeslagene fås i 5 forskellige størrelser
Brandhæmmende i op til 30 minutter. Kontakt teknisk afdeling for yderligere detaljer.

Applikationer

Samlinger

Træ på træ indendørs (Anv.kl. 1 og 2)

Anvendelsesområder

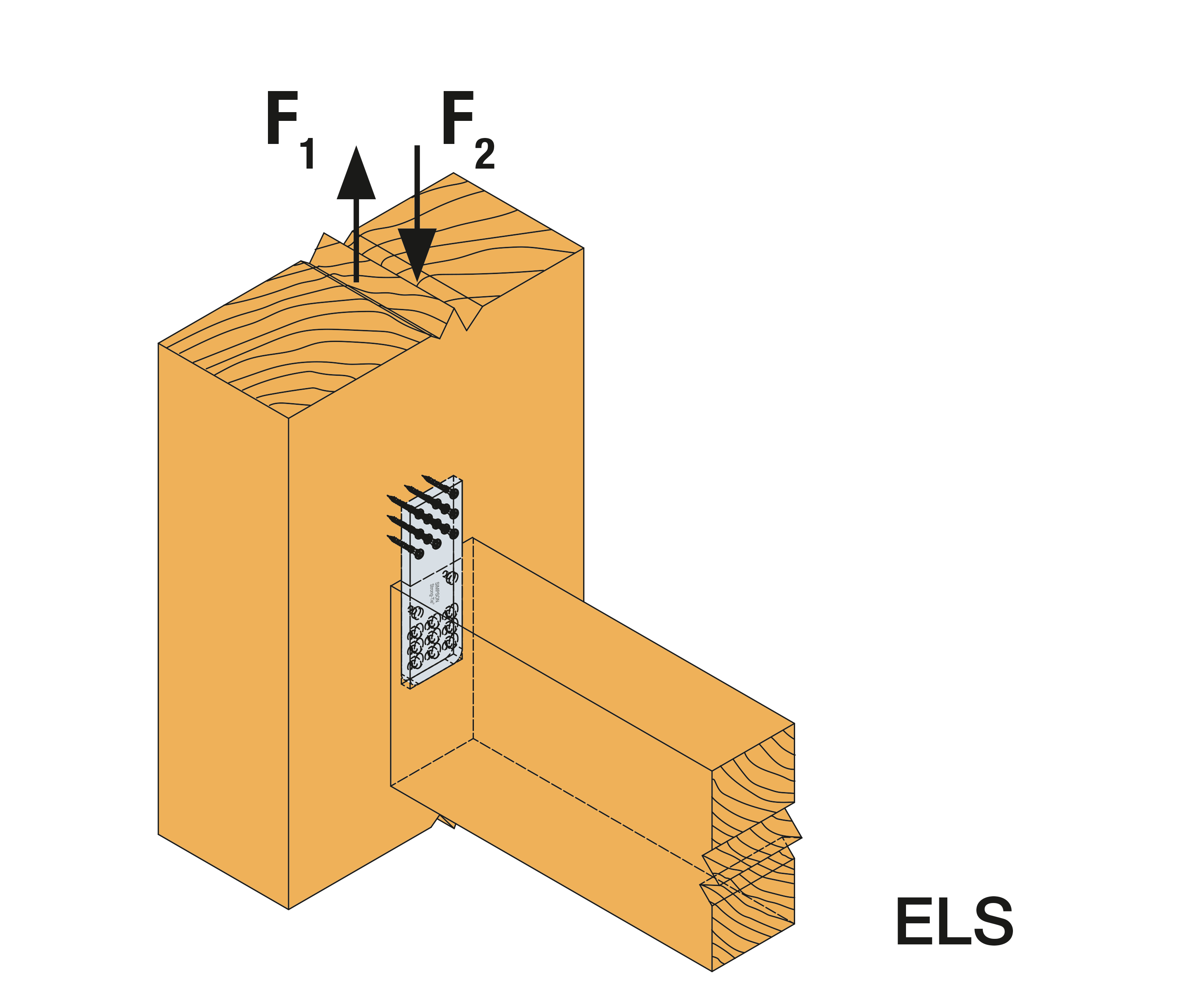

Anvendes til skjulte samlinger til træ mellem hovebjælke og vekselbjælke og vekselbjælke eller mellem søjle og vekselbjælke

Teknisk data

Dimensioner

Reference	Mål
	Andre			Sekundærbjælke størrelse[mm]		Dimensioner[mm]			Huller, HB[mm]	Huller, SB[mm]
	DB nr.	Antal pr. kasse	Vægt[kg]	Bredde	Højde[mm]	A[mm]	B[mm]	t₁[mm]	Rund	Rund
	DB nr.	Antal pr. kasse	Vægt[kg]	Min.[mm]	Min.[mm]	A[mm]	B[mm]	t₁[mm]	Ø5	Ø5.4
ELS40-B	5028341	25.0	0.17	50	160	178	40	10	8	6
ELS60-B	5028342	25.0	0.26	70	160	178	60	10	13	9
ELS80-B	5028343	25.0	0.35	90	160	178	80	10	18	12
ELS100-B	5028344	25.0	0.43	110	160	178	100	10	23	15

HB: hovedbjælken; SB: sekundærbjælken

Karakteristisk bæreevne

Reference	Bjælkeskoens bæreevne
	Karakteristisk bæreevne - Bjælke-bjælkesamling - Fuld udsømning[kN]
	Udsømning			Karakteristisk bæreevne[kN]
	HB		SB	R1,k (2)
	Antal	Type	Antal	TTUFS5,0x70	TTUFS5,0x100	CSFT5,0x70
ELS40-B	8.0	CNA4,0x40	6.0	8.5	12.8	17.1
ELS60-B	13.0	CNA4,0x40	9.0	12.3	18.4	24.8
ELS80-B	18.0	CNA4,0x40	12.0	15.9	23.8	32
ELS100-B	23.0	CNA4,0x40	15.0	19.4	29.1	39.3
