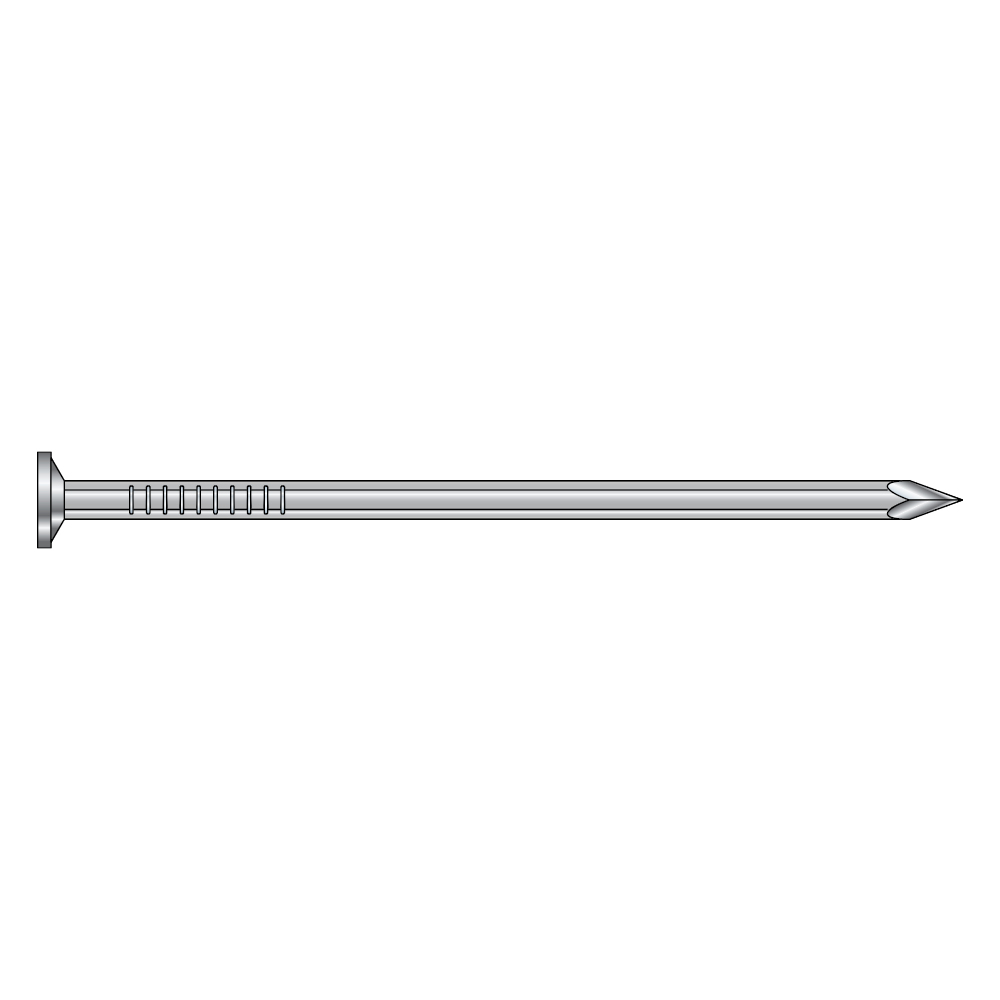

FIRKG

Håndsøm

Firkantede søm anvendes til de fleste sømsamlinger ved træ mod træ, fordi de har en høj styrke ved forskydning.

FIRK-G har anvendelsesklasse 3.

Teknisk datablad

CE mærket

Anvendelsesklasse 3

Varmgalvaniseret stål

Outdoor

EPD

Fastener Designer

Produktinformationer

Billeder

Egenskaber

Materiale

Korrosion:
Varmforzinkes efter bearbejdning iht. EN/ISO1461 med zinklagtykkelse på typisk 55 μm

Fordele

Firkantede blanke søm har ca 25% højere udtræksstyrke i forhold til runde søm
Firkantede søm har den fordel at de er lettere at rette, selv hvis bøjningen er sket under islåningen
Firkantede ekstra varmforzinkede søm er til udvendig brug

Applikationer

Anvendes til:

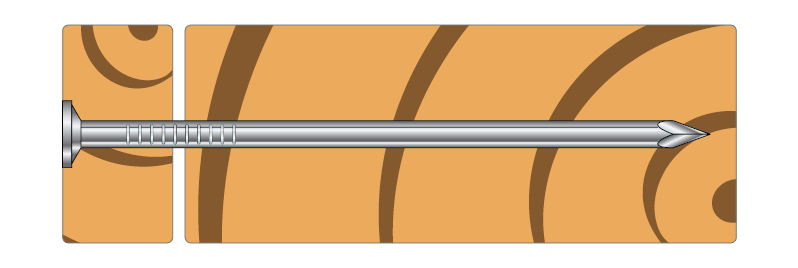

Træ til træ

Hvornår kan det anvendes

Spærfastgørelse
Træsamlinger

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

phased out (has Variants which were phased out)

Teknisk data

Dimensioner

Mål

Art. nr.	Best. nr.	DB nr.	Dimensioner [mm]					Qty/box	Qty/Blister	Vægt [kg]
Art. nr.	Best. nr.	DB nr.	d	l	d_h	A_h	h_t	Qty/box	Qty/Blister	Vægt [kg]
FIRKG1.8X35*-1000	74692	1950582	1.8	35	4.2	13.9	0.6	1000	-	0.001
FIRKG2.0X40-500	74706	1950593	2	40	5	19.6	0.7	500	-	0.001
FIRKG2.0X50 Blister	78236	-		50	5	-	-	-	60	0.002
FIRKG2.0X50-1500	75582	2055936		50	5	19.6	0.7	1500	-	0.002
FIRKG2.2X45-500	74707	1950594	2.2	45	5.3	22.1	0.7	500	-	0.002
FIRKG2.2x55-1250	75602	-	2.2	55	-	-	-	1250	-	0.006
FIRKG2.3X60 Blister	78239	-	2.3	60	5.4	22.9	0.8	-	40	0.003
FIRKG2.5X55-500	74708	1950595	2.5	55	6	28.3	0.8	500	-	0.003
FIRKG2.5x65-750	75603	2055957	2.5	65	-	-	-	750	-	0.003
FIRKG2.8X65-250	74709	1950596	2.8	65	6.4	32.2	1	250	-	0.004
FIRKG2.8X75 Blister	78228	-		75	6.4	-	-	-	25	0.005
FIRKG2.8X75-500	75604	-		75	6.4	32.2	1	500	-	0.004
FIRKG2.8X90-500	75587	2055941		90	6.4	-	-	500	-	2.6
FIRKG3.1X80-250	74710	1950597	3.1	80	7.3	41.9	1	250	-	0.006
FIRKG3.4X90-250	74711	1950598	3.4	90	7.8	47.8	1	250	-	0.008
FIRKG3.4X90-645	75012	-		90	7.8	47.8	1	645	-	0.008
FIRKG3.4x95-250	75605	-		95	-	-	-	250	-	0.009
FIRKG3.4X100 Blister	78223	-		100	7.8	47.8	1	-	15	0.009
FIRKG3.4X125	75802	-		125	7.8	-	-	250	-	0.011
FIRKG3.7X100-490	75013	-	3.8	100	9	63.6	1.1	490	-	0.011
FIRKG3.8X100-250	74712	1950599	3.8	100	9	63.6	1.1	250	-	0.011
FIRKG4.0X125 Blister	78234	-	4	125	9.7	73.9	1.1	-	8	0.015
FIRKG4.2x125-150	75590	2055944	4.2	125	-	-	-	150	-	0.016
FIRKG4.6X130-160	74713	1950600	4.6	130	11	95	1.4	160	-	0.021
FIRKG5.1X150-100	75607	-	5.1	150	12.2	116.9	1.5	100	-	0.028
FIRKG5.1X150 Blister	78240	-	5.1	150	12.2	116.9	1.5	-	5	0.028
FIRKG5.5X160-70	74693	1950583	5.5	160	13.2	136.8	1.7	70	-	0.034
FIRKG5.5X175	77280	-	5.5	175	13.2	-	1.7	70	-	0.038
FIRKG6.0X180-100	74566	1950570	6	180	14.5	165.1	1.7	100	-	0.046
FIRKG7.0X210-60	74568	1950572	7	210	17	227	1.7	60	-	0.072
FIRKG7.0X260-60	74570	1950574	7	260	17	227	1.7	60	-	0.089

* ikke CE-mærket

Produktkarakteristiske egenskaber

Art. nr.	Produktkarakteristiske egenskaber
Art. nr.	Bøjningsstyrke - M_y,k [M_y.k] [Nmm]	Karakteristisk udtræknings parameter - f_ax,k,90° [f_ax.k.90°] [N/mm²]	Karakteristisk gennemtræks parameter - f_head,k [f_head.k] [N/mm²]	Karakteristisk trækstyrke - f_tens,k [f_tens.k] [kN]
FIRKG1.8X35*-1000	-	-	-	-
FIRKG2.0X40-500	1289	2.5	8.6	NPD
FIRKG2.0X50 Blister	-	-	-	-
FIRKG2.0X50-1500	-	2.5	8.6	NPD
FIRKG2.2X45-500	2185	2.5	8.6	NPD
FIRKG2.2x55-1250	-	2.5	8.6	NPD
FIRKG2.3X60 Blister	1721	2.5	8.6	NPD
FIRKG2.5X55-500	2214	2.5	8.6	NPD
FIRKG2.5x65-750	-	2.5	8.6	NPD
FIRKG2.8X65-250	4257	2.5	8.6	NPD
FIRKG2.8X75 Blister	-	-	-	-
FIRKG2.8X75-500	4257	2.5	8.6	NPD
FIRKG2.8X90-500	-	-	-	-
FIRKG3.1X80-250	4902	2.5	8.6	NPD
FIRKG3.4X90-250	6989	2.5	8.6	NPD
FIRKG3.4X90-645	6989	2.5	8.6	NPD
FIRKG3.4x95-250	-	2.5	8.6	NPD
FIRKG3.4X100 Blister	6989	2.5	8.6	NPD
FIRKG3.4X125	-	-	-	-
FIRKG3.7X100-490	11163	2.5	8.6	NPD
FIRKG3.8X100-250	11163	2.5	8.6	NPD
FIRKG4.0X125 Blister	9271	2.5	8.6	NPD
FIRKG4.2x125-150	-	2.5	8.6	NPD
FIRKG4.6X130-160	17195	2.5	8.6	NPD
FIRKG5.1X150-100	-	2.5	8.6	NPD
FIRKG5.1X150 Blister	-	2.5	8.6	NPD
FIRKG5.5X160-70	24876	2.5	8.6	NPD
FIRKG5.5X175	24876	2.5	8.6	NPD
FIRKG6.0X180-100	32070	2.5	8.6	NPD
FIRKG7.0X210-60	43697	2.5	8.6	NPD
FIRKG7.0X260-60	43697	2.5	8.6	NPD
