HE

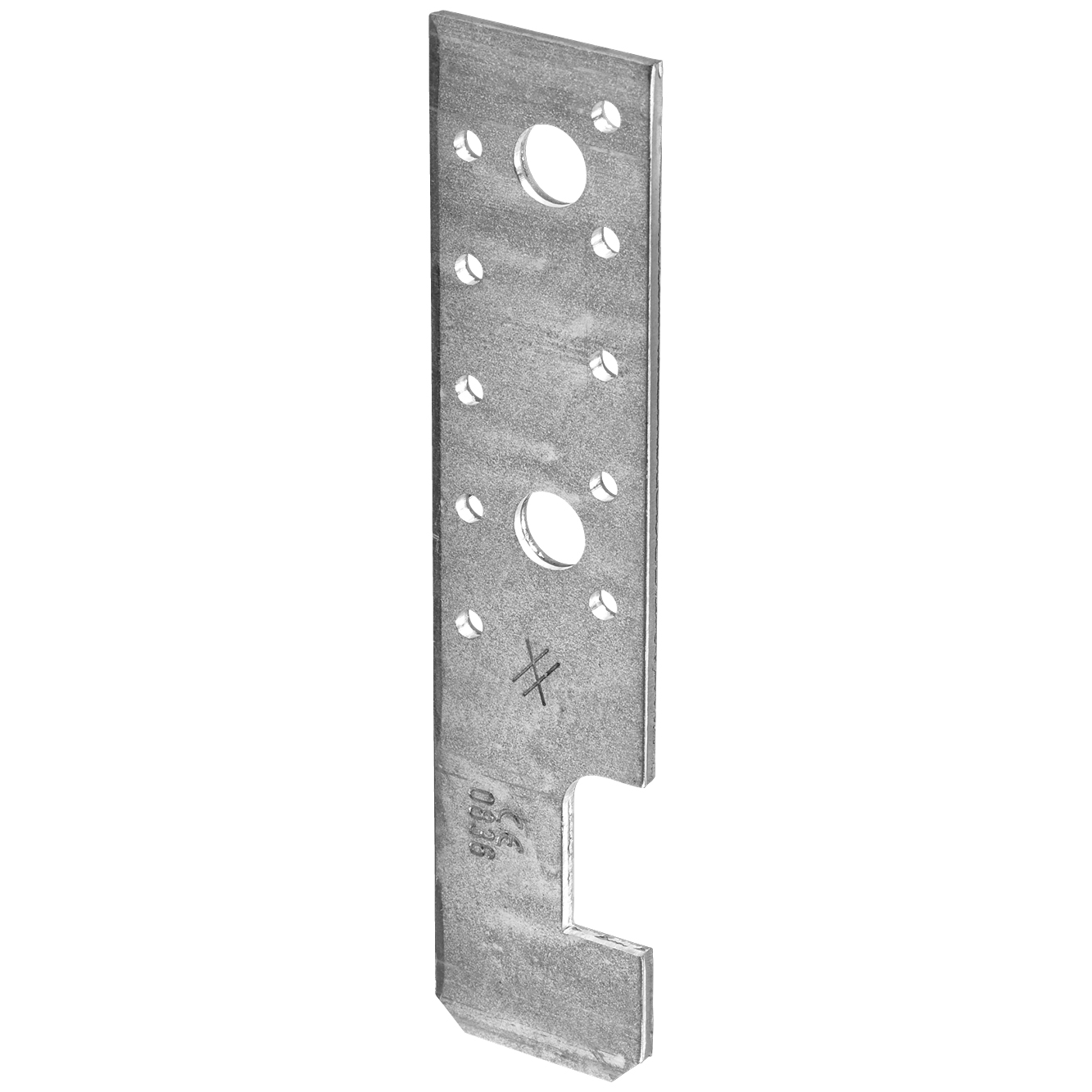

HE-Anker

HE ankrene er fremstillet af varmforzinket stålplade i tykkelsen 4,0 m.
HE135 anker er forsynet med Ø5 mm huller og HE175 er forsynet med Ø 5 mm og Ø 13 mm huller.

Der monteres to stk. HE-ankre pr. samling diagonalt overfor hinanden. Det skal sikres, at beslagene har fuldt vederlag på stålbjælkens flange.

CE mærket
CE mærket
Aftalegrundlag
Aftalegrundlag
EPD
EPD
Indoor
Indoor
Elgalvaniseret stål 20 µm
Elgalvaniseret stål 20 µm
Anvendelsesklasse 2
Anvendelsesklasse 2

Produktinformationer

Billeder

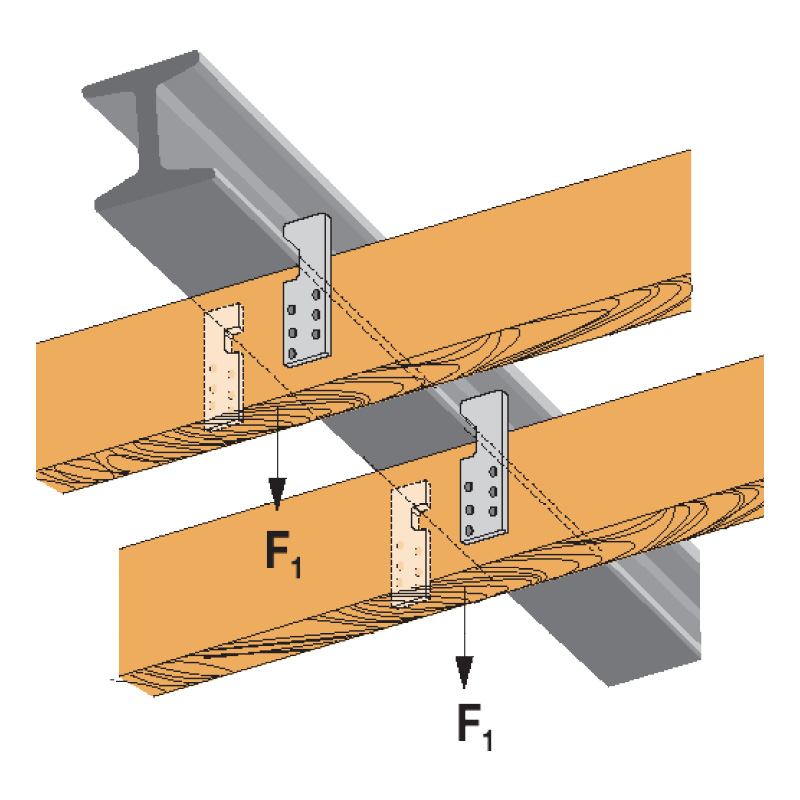

Attached timber joist to IPN with 2 AI

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Fordele

  • Nem at montere

Applikationer

Samlinger

  • Træ-stålbjælke samlinger

Anvendelsesområder

  • Anvendes til forankring af bjælker, spær og remme til ståldragere
  • Beslagene kan også anvendes til ophængning af træbjælker i ståldragere

Teknisk data

Dimensioner

Dimensioner

ReferenceMål
AndreDimensioner[mm]Huller[mm]
DB nr.Antal pr. kasseVægt[kg]A[mm]B[mm]C[mm]D[mm]t[mm]Rund
ØAntal
HE1351837230750.1513540301546-
HE1758977894750.181754030154102

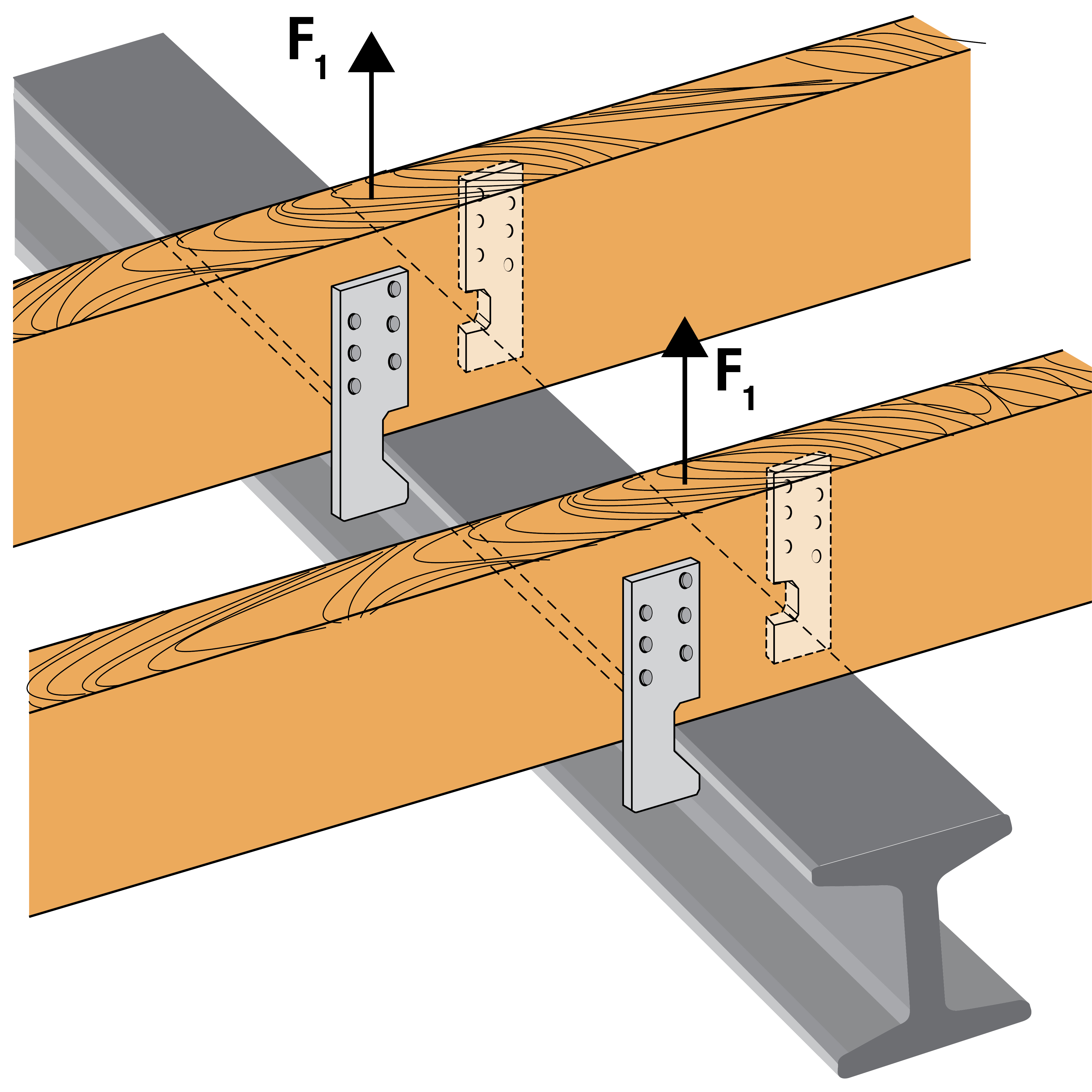

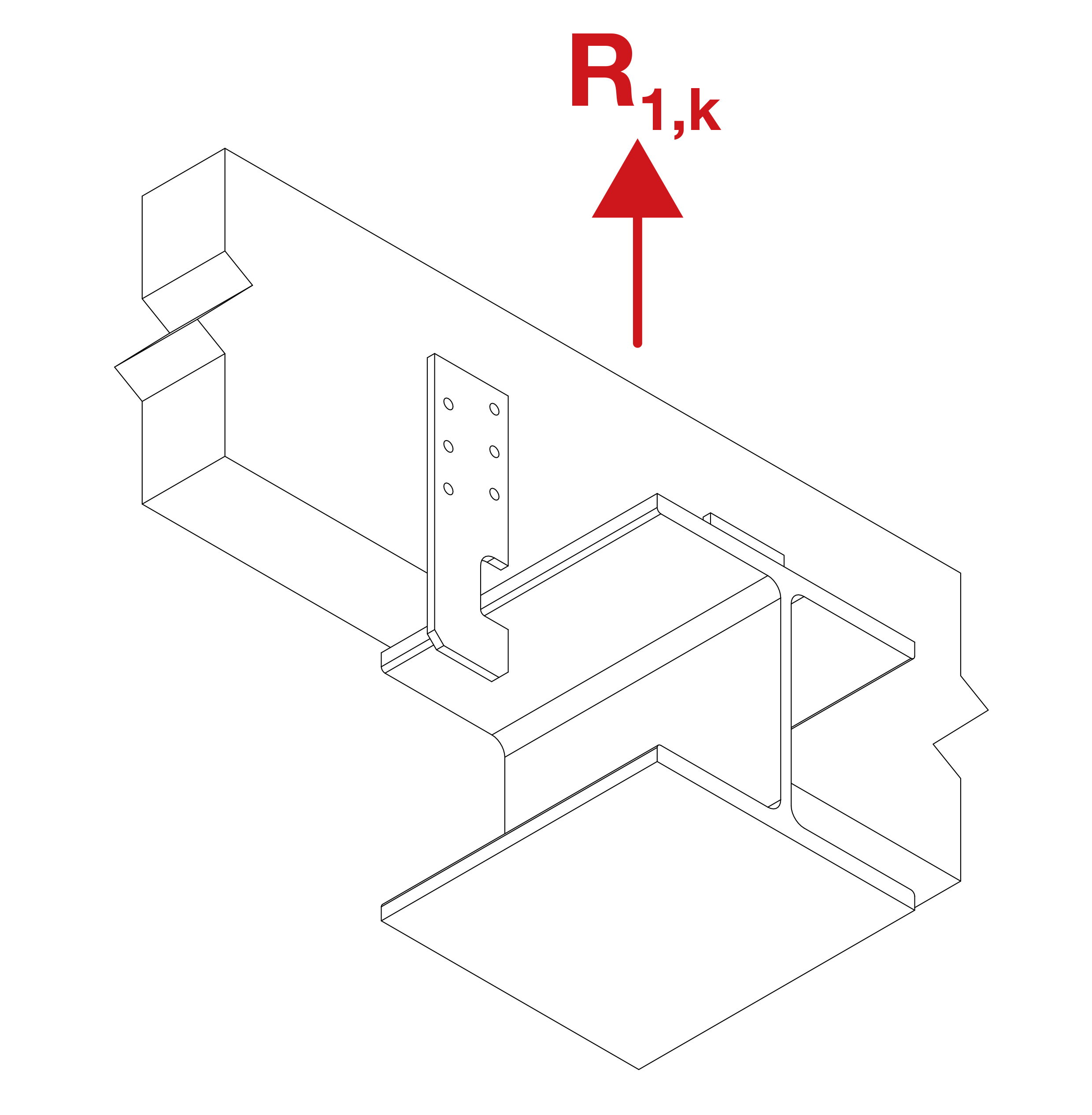

Karakteristisk bæreevne - 2 beslag pr samling

Dimensioner

ReferenceKarakteristisk bæreevne - Træ-træsamling - Delvis udsømning
Karakteristisk bæreevne, 2 bjælkeankre pr. samling[kN]
med CNA4,0x40:
n = 3n = 4n = 5n = 6n = 7n = 8n = 9n = 10
HE135min (17/kmod ; 10.7)min (17/kmod ; 13.6)min (17/kmod ; 15.7)min (17/kmod ; 16.8)----
HE175min (17/kmod ; 10.7)min (17/kmod ; 13.6)min (17/kmod ; 15.7)min (17/kmod ; 16.8)min (17/kmod ; 21.8)min (17/kmod ; 23.6)min (17/kmod ; 28.6)min (17/kmod ; 30.7)

n = antal søm

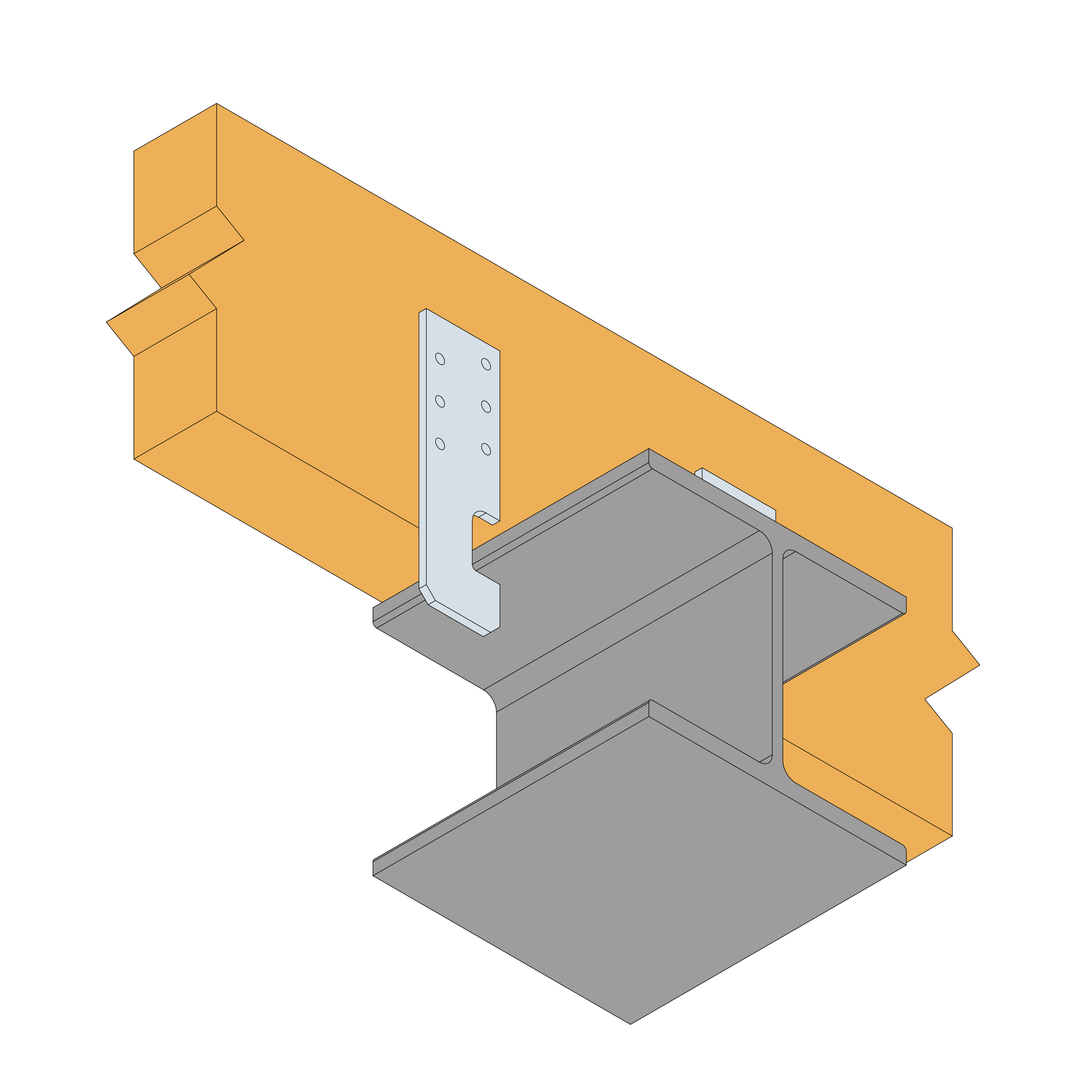

Installation

Installation

Fastgørelse

  • Til fastgørelse i træ anvendes CNA4,0xℓ kamsøm, CSA5,0xℓ beslagskruer eller M12 bolte. Der anvendes min. 3 stk. søm/skruer pr. beslag. Søm/skruer placeres tættest på stålbjælken og altid med søm/skruer i det øverste hul
  • HE ankret skal skubbes helt ind og monteres så det har fuldt vederlag på stålbjælken
