Beslagsøm

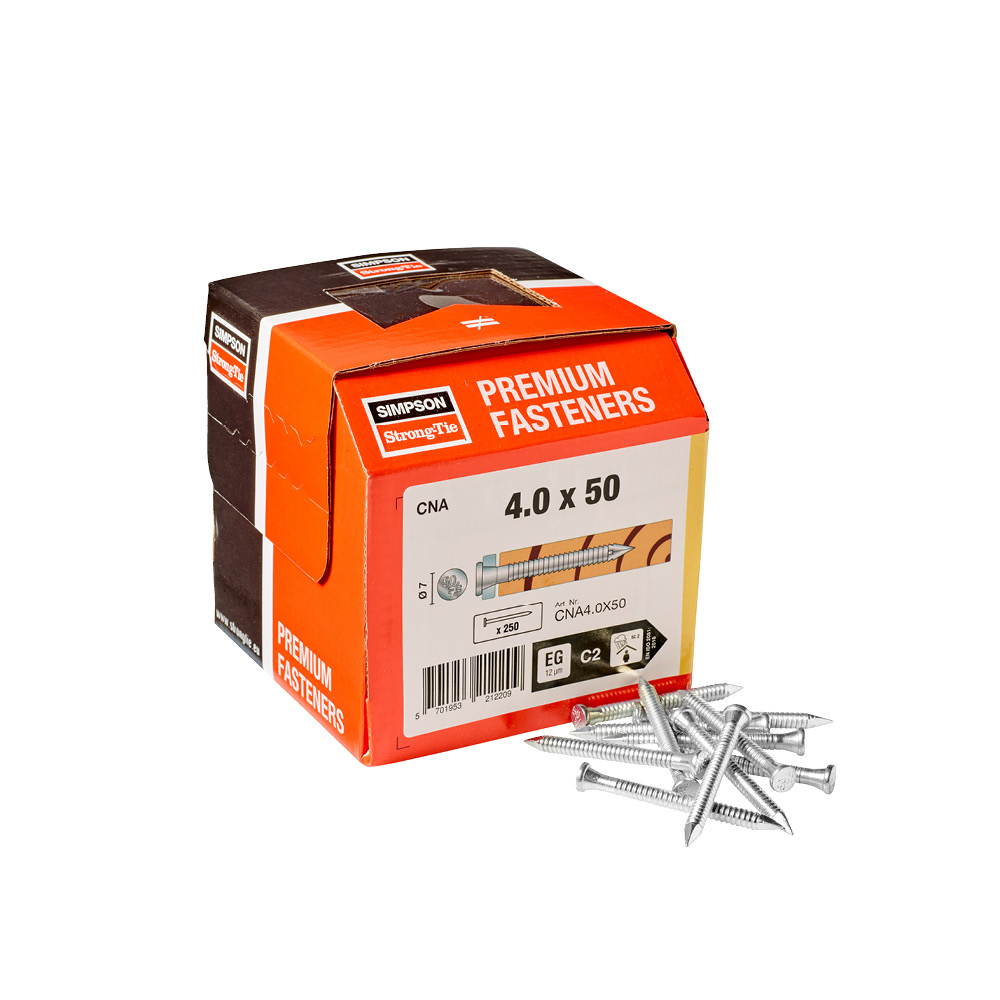

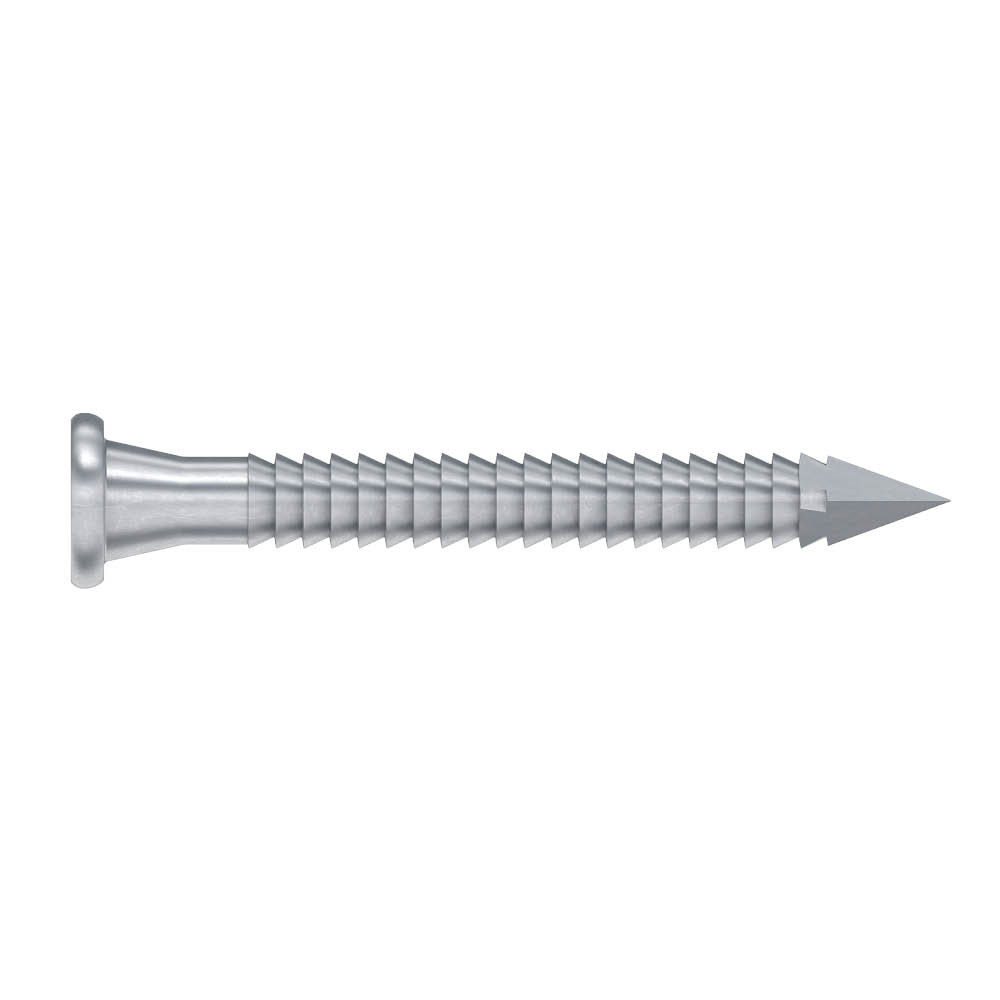

Solid-Drive™ CNA beslagsøm, der leveres i mange forskellige længder og størrelser, løs og båndet, er et fuldt dokumenteret ETA-godkendt søm, der bruges til installation af Simpson Strong-Tie beslag til træ. Når CNA beslagsøm bruges til at installere Simpson Strong-Tie beslag, er den bæreevne der er deklareret i vores kataloger og på vores hjemmeside, gyldig.

Teknisk datablad

CE mærket

Aftalegrundlag

EPD

Anvendelsesklasse 2

Elgalvaniseret stål 12 µm

Fastener Designer

CNA_SSTBP_homepage_LV_en

CNA_SSTBP_homepage_CZ_cs

Produktinformationer

Billeder

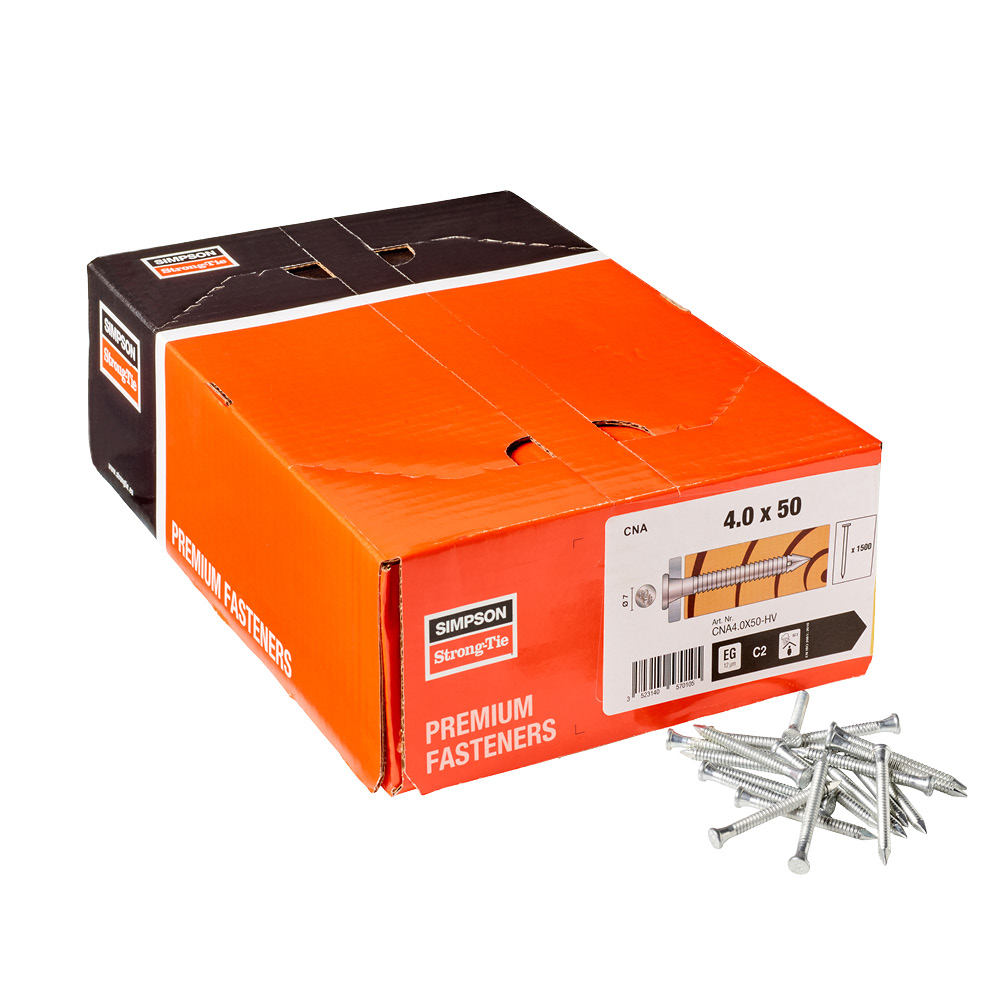

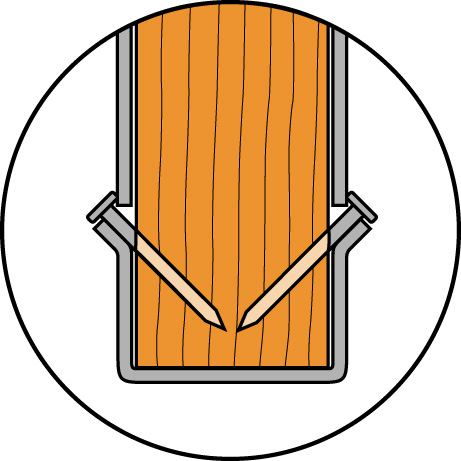

Positive angle nailing

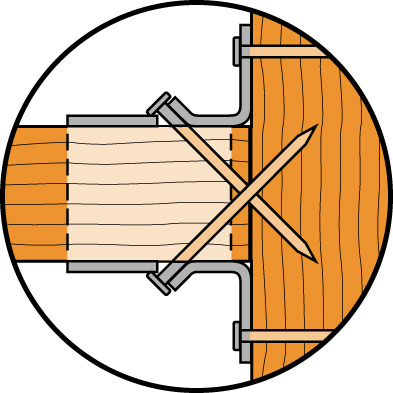

Double Shear nailing

Egenskaber

Materiale

Kulstofstål C9D eller C10D

Fordele

Konisk form under hovedet for maksimal pasform i metalhuller

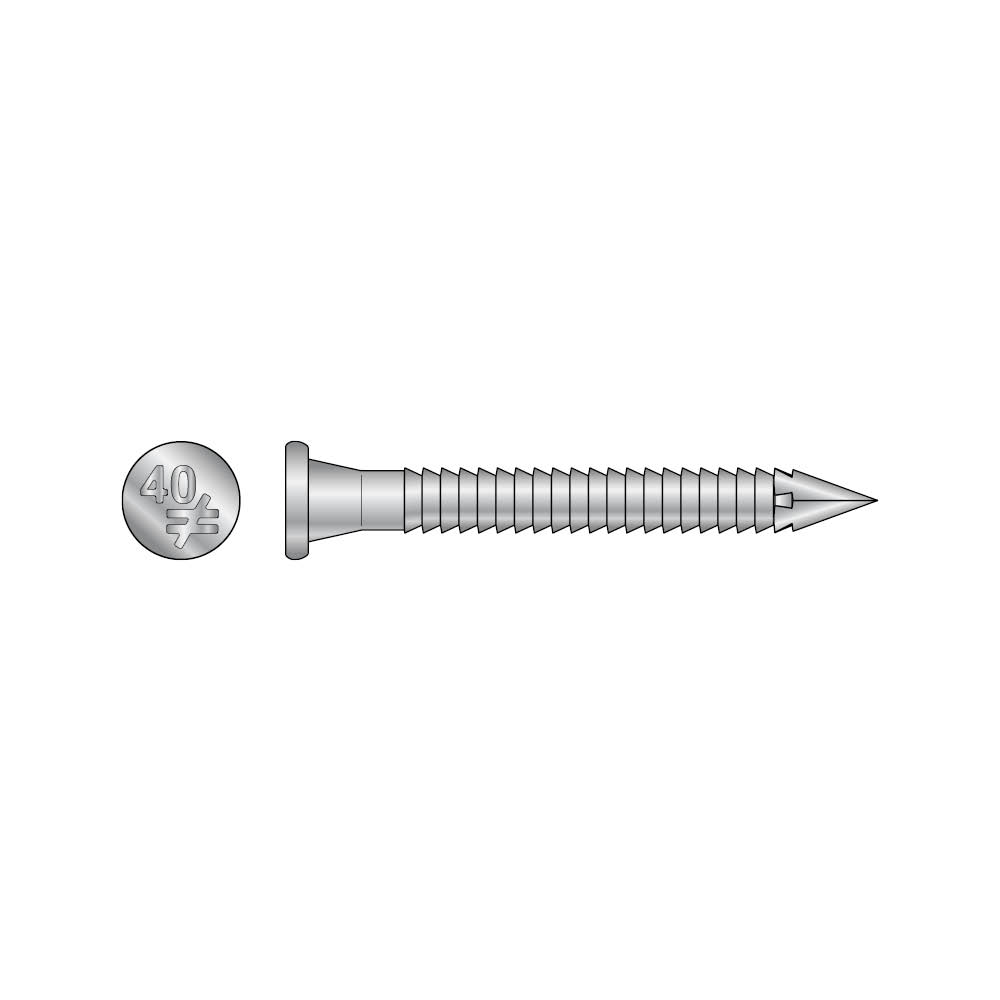

Hovedstempel gør det nemt at identificere sømmets længde efter installationen
Høj udtræksbæreevne

Applikationer

Samlinger

Hovedbjælke / sekundærbjælke: massivt træ, komposittømmer, limet lamineret træ.

Anvendelsesområder

Fastgørelse af vinkelbeslag
Bjælkesko
Vindtrækbånd mv.
Hulplader

Teknisk data

Dimensioner

Reference	Dimensioner[mm]
	Andre				Dimensioner[mm]
	DB nr.	Antal pr. kasse	Antal pr. ydre kasse	Vægt[kg]	l[mm]	lg[mm]	d[mm]	dₕ[mm]	hₜ[mm]
CNA3.1X22	1371333	500.0	-	0.002	22	16	3.1	6.2	1
CNA3.1X40	1371861	500.0	-	0.002	40	30	3.1	6.2	1
CNA3.1X60	1371862	250.0	-	0.004	60	50	3.1	6.2	1
CNA4.0X35	1322397	250.0	2000.0	0.004	35	26	4	7	1.5
CNA4.0X40	1868694	250.0	2000.0	0.005	40	31	4	7	1.5
CNA4.0X40-FR	2099800	1500.0	-	0.004	40	31	4	7	1.5
CNA4.0X50	1868686	250.0	2000.0	0.004	50	41	4	7	1.5
CNA4.0X60	1868678	250.0	2000.0	0.005	60	51	4	7	1.5
CNA4.0X75	1322080	250.0	2000.0	0.008	75	66	4	7	1.5
CNA4.0X100	1371870	250.0	2000.0	0.007	100	70	4	7	1.5

Karakteristisk bæreevne

Reference	Nails loads
	Karakteristisk bæreevne[kN]
	Rₐₓ,ₖ[kN]	Rₗₐₜ,ₖ[kN]
CNA3.1X22	-	-
CNA3.1X40	0.57	1.41
CNA3.1X60	0.95	1.64
CNA4.0X35	0.61	1.66
CNA4.0X40	0.74	1.85
CNA4.0X40-FR	0.74	1.85
CNA4.0X50	0.98	2.22
CNA4.0X60	1.23	2.36
CNA4.0X75	1.45	2.5
CNA4.0X100	1.43	2.48

Karakteristisk bæreevne i C24 træ. For andre materialer henvises til ETA-04/0013.

R_ax = udtræksbæreevne.

R_lat = forskydningsbæreevne i 2 mm stål. For andre ståltykkelser henvises til ETA-04/0013.
