NPB

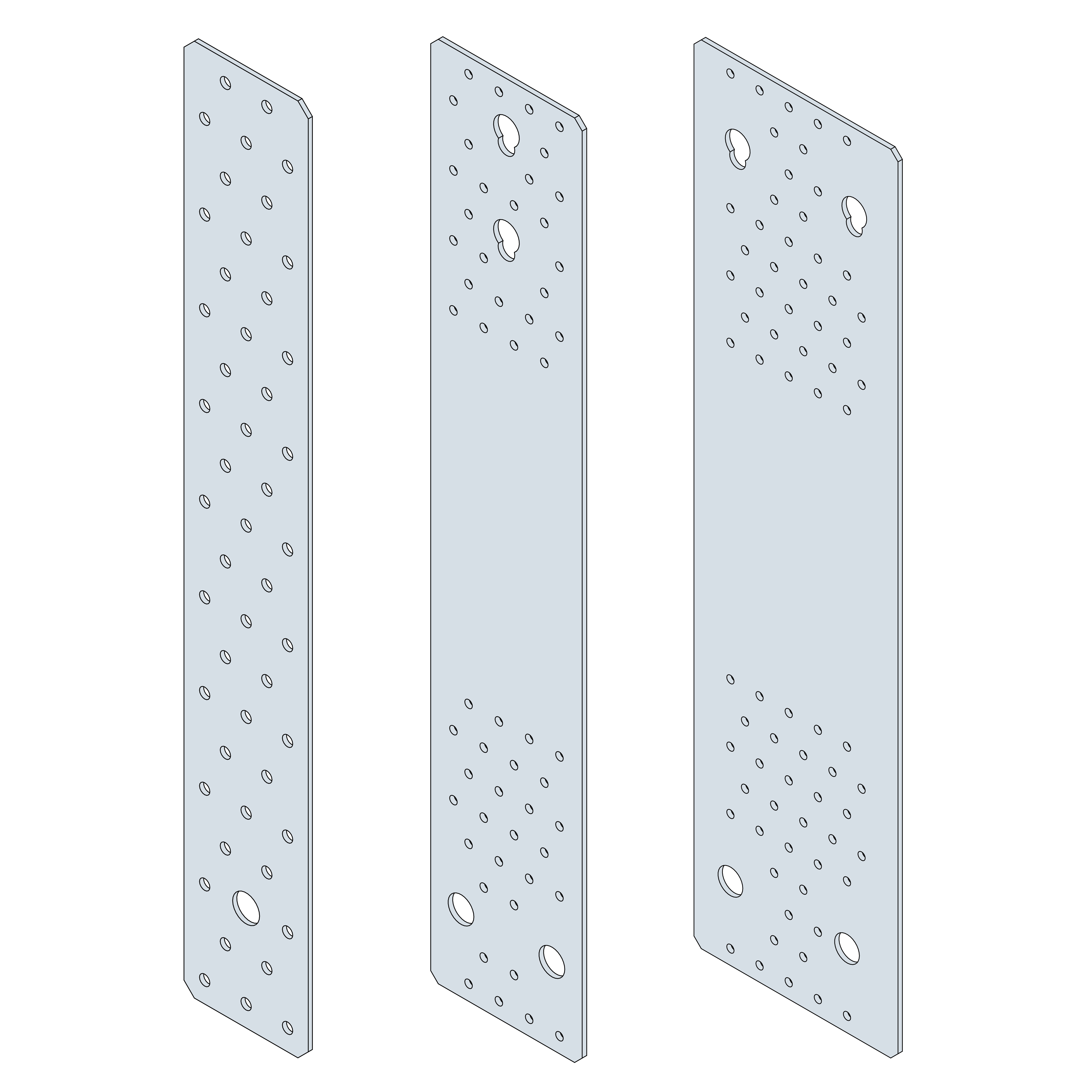

Hulplader til CLT konstruktioner

NPB hulplader er designet specielt til CLT konstruktioner. Korrekt installation sikres nemt af en hjælpelinje, der angiver, hvor pladen skal placeres.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 2

Indoor

Varmforzinket stål Z275

Produktinformationer

Egenskaber

Materiale

Stålkvalitet:
Galvaniseret stål S250GD + Z275 i henhold til EN 10346
Korrosionsbeskyttelse:
275 g/m2 på begge sider - svarende til en zink lagtykkelse på ca. 20 μm

Fordele

Ideel til CLT byggeri
Korrekt installation sikres nemt af en hjælpelinje
Stor alsidighed: Kan fastgøres på træ og betonunderlag

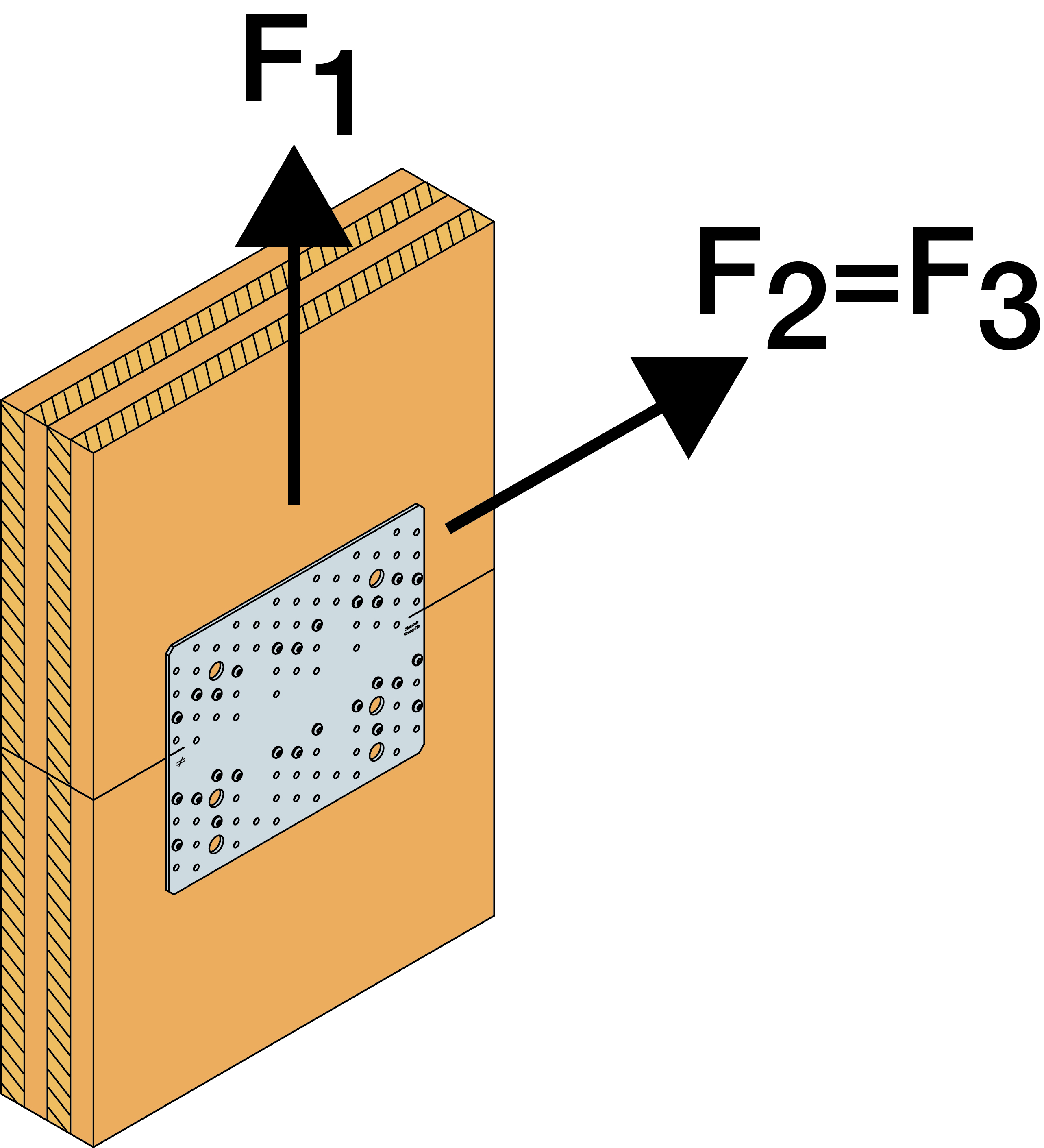

Høj bæreevnekapacitet for vandret (F₂/F₃) og lodret (F₁) lastningsretning

Teknisk data

Dimensioner

Dimensions

Art. nr.	Dimensions [mm]			Holes			Antal pr. kasse
Art. nr.	A	B	t	Ø5	Ø13	Ø17	Antal pr. kasse
NPB60400	60	400	2	49	1	-	10
NPB100540	100	540	3	26+28	2 (Ø14)	2	10
NPB140540	140	540	3	36+36	-	2+2	10

Product characteristic capacities - CLT to CLT

Art. nr.	Product characteristic capacities - CLT to CLT
	Product characteristic capacities - Timber C24 [kN]
	Fasteners		R_1,k
	Top part	Bottom part	CNA4,0x50	CSA5,0x50
NPB60400	n	n	min (26.7/kmod ; n x 2.22)	min (26.7/kmod ; n x 2.63)
NPB100540	n	n	min (71.3/kmod ; n x 2.22)	min (71.3/kmod ; n x 2.63)
NPB140540	n	n	min (102.5/kmod ; n x 2.22)	min (102.5/kmod ; n x 2.63)

n = number of fasteners (CNA or CSA) on the top or bottom part of the plate. This number of fasteners has to be the same on both timber elements.

Distances to the edges of the timber must be checked.

For combinied forces it´s to check:

Product characteristic capacities - CLT to concrete

Art. nr.	Product characteristic capacities - CLT to concrete
	Fasteners		Product characteristic capacities - Timber C24 [kN]
	Top part	Bottom part	R_1,k
	Top part	Bottom part	CNA4,0x50	CSA5,0x50
NPB60400	n	1 Ø12	min (20.6/kmod ; n x 2.22)	min (20.6/kmod ; n x 2.63)
NPB100540	n	2 Ø12	min (58.8/kmod ; n x 2.22)	min (58.8/kmod ; n x 2.63)
NPB140540	n	2 Ø16	min (82.4/kmod ; n x 2.22)	min (82.4/kmod ; n x 2.63)

n = number of fasteners (CNA or CSA) on the top part of the plate. The distances to the edges of the timber as well as the distances to the edges of the concrete must be checked.

Anchors resistance must also be checked
