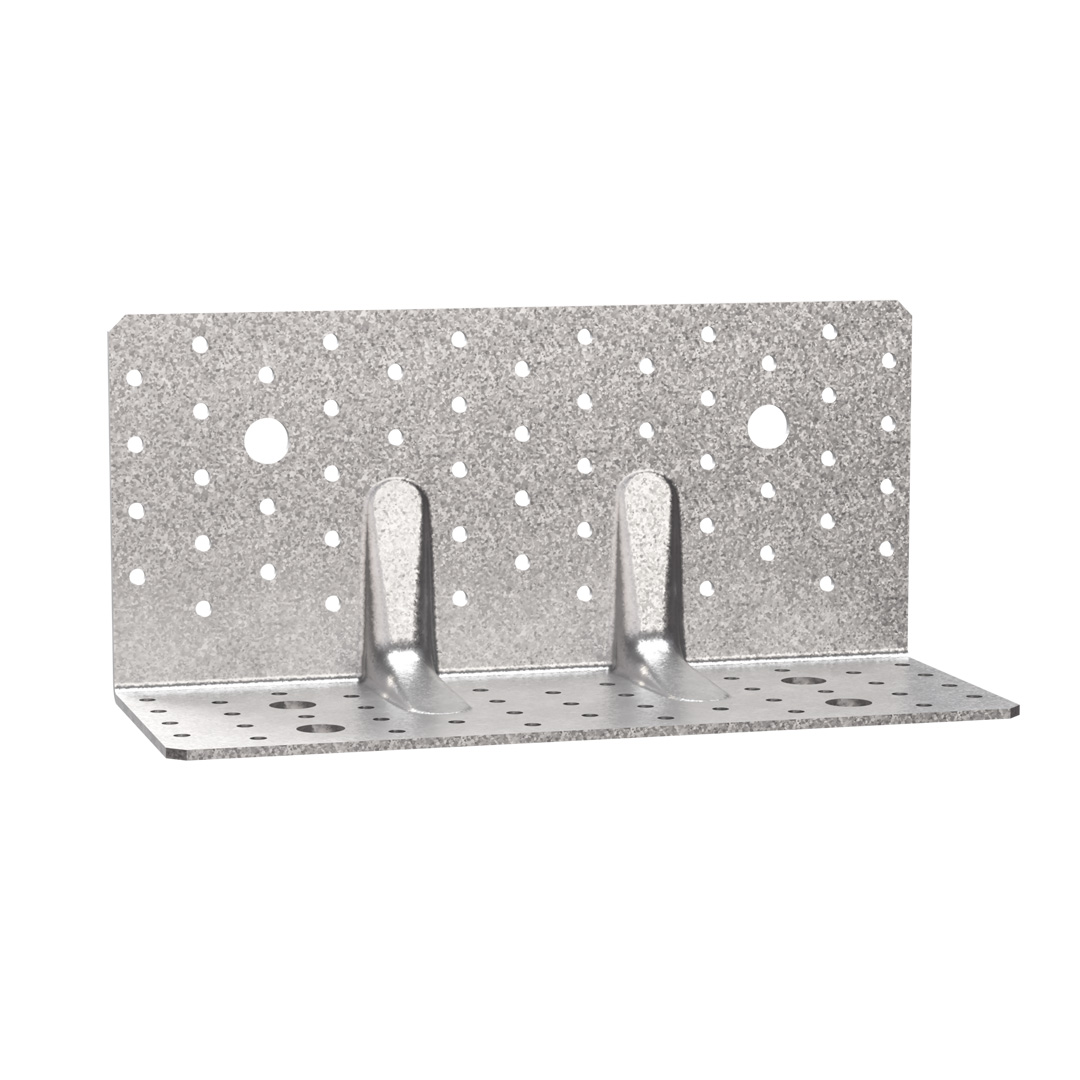

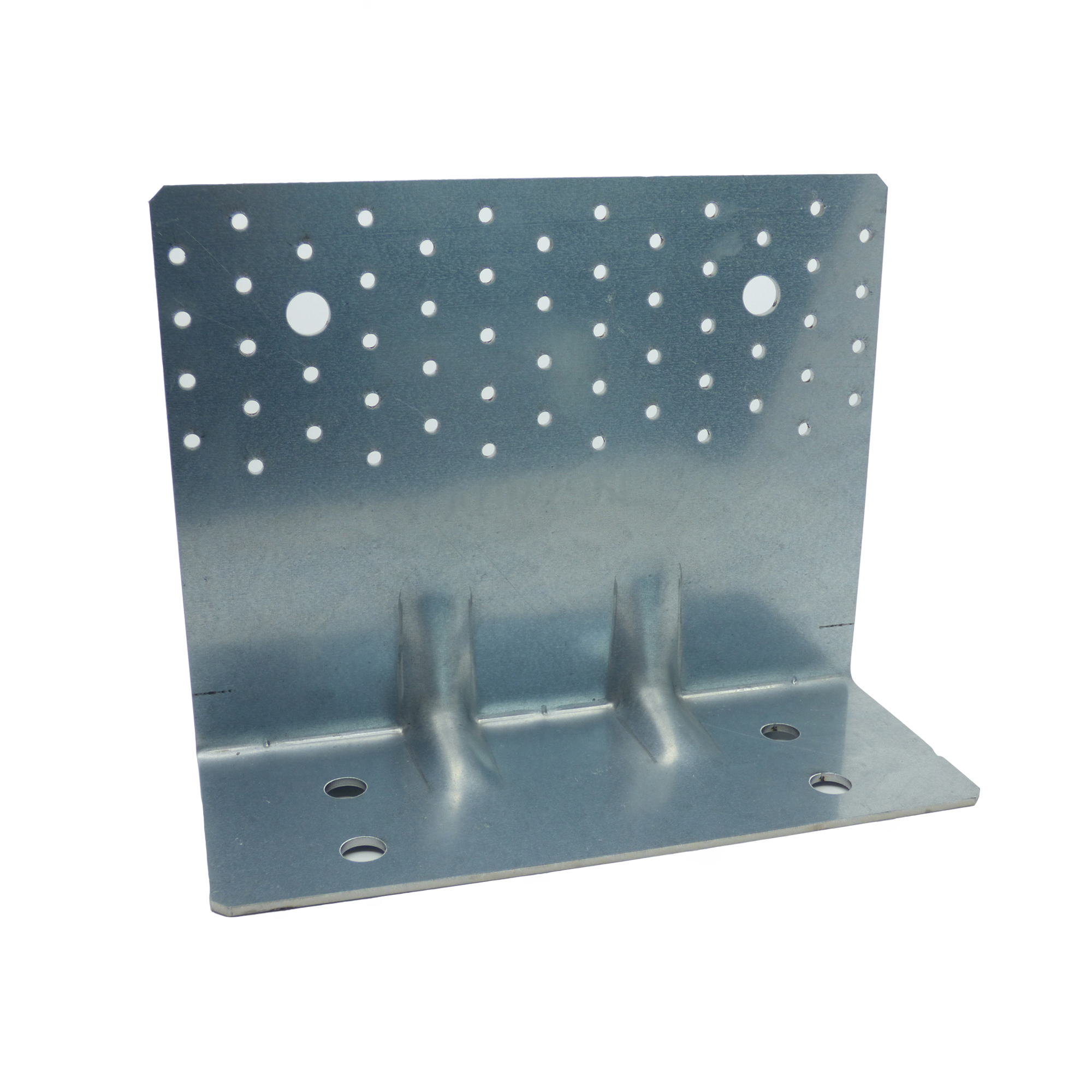

ABR255

Forskydningsvinkel til CLT konstruktioner

ABR255 anvendes primært i CLT konstruktioner, hvor der kan forekomme store horisontale forskydningskrafter.

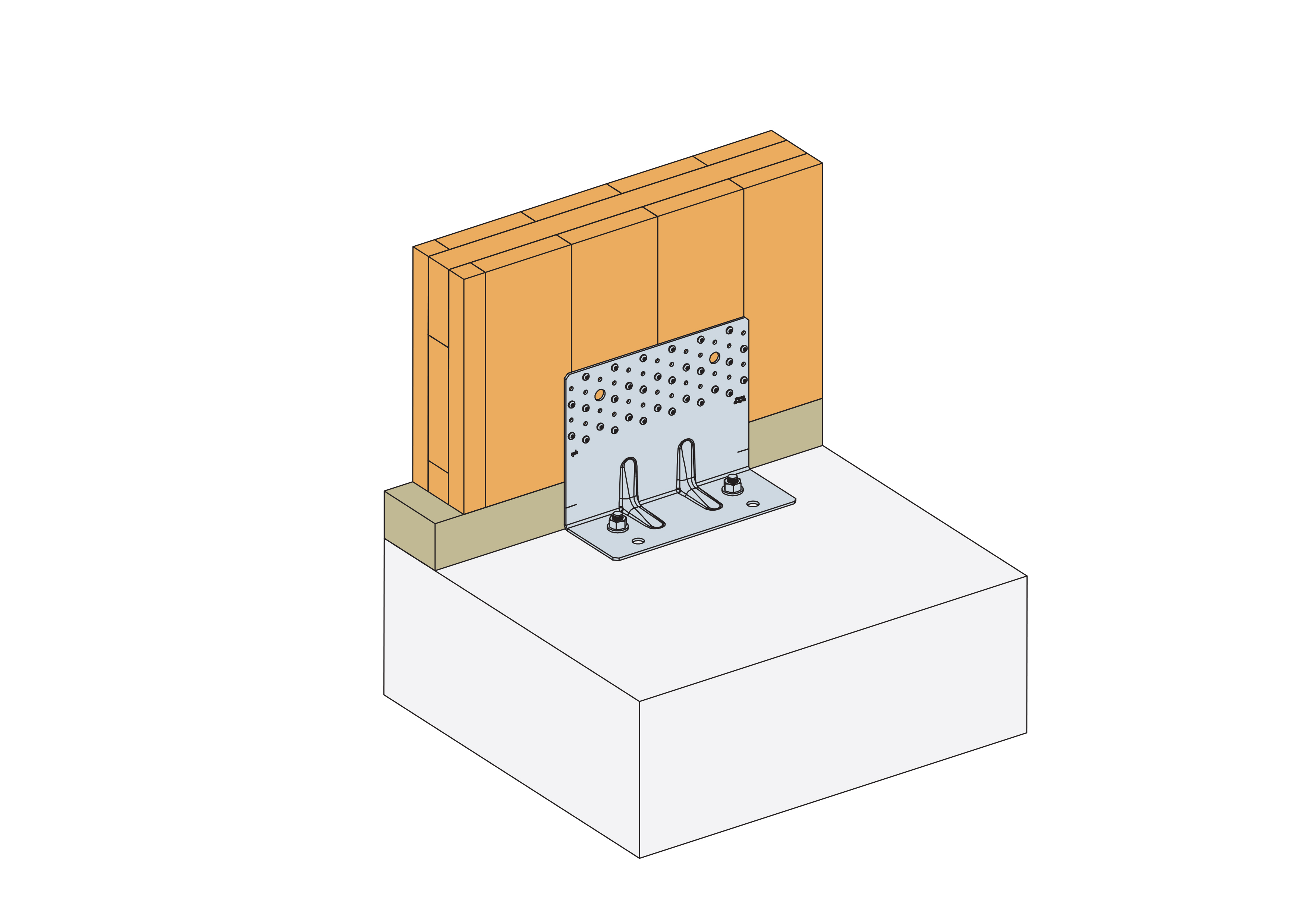

ABR255SO anvendes i de situationer hvor der bliver brugt en rem til at opretning af beton inden vægelementer monteres.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 2

Indoor

Varmforzinket stål Z275

Produktinformationer

Billeder

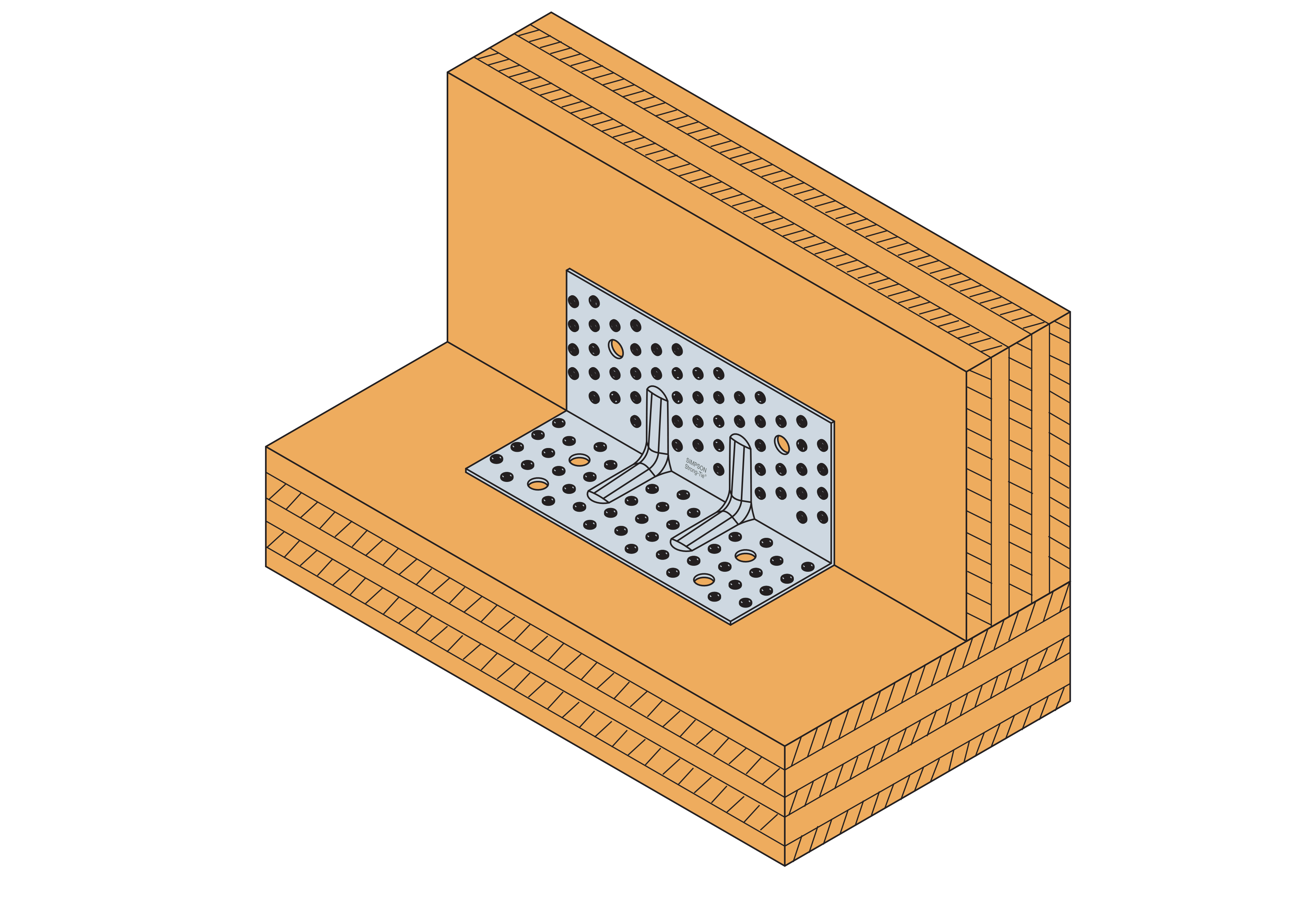

C_ABR255 wood-wood_InstIll_Ill_Instld_Br46_CLT_DK_EU_C0.jpg

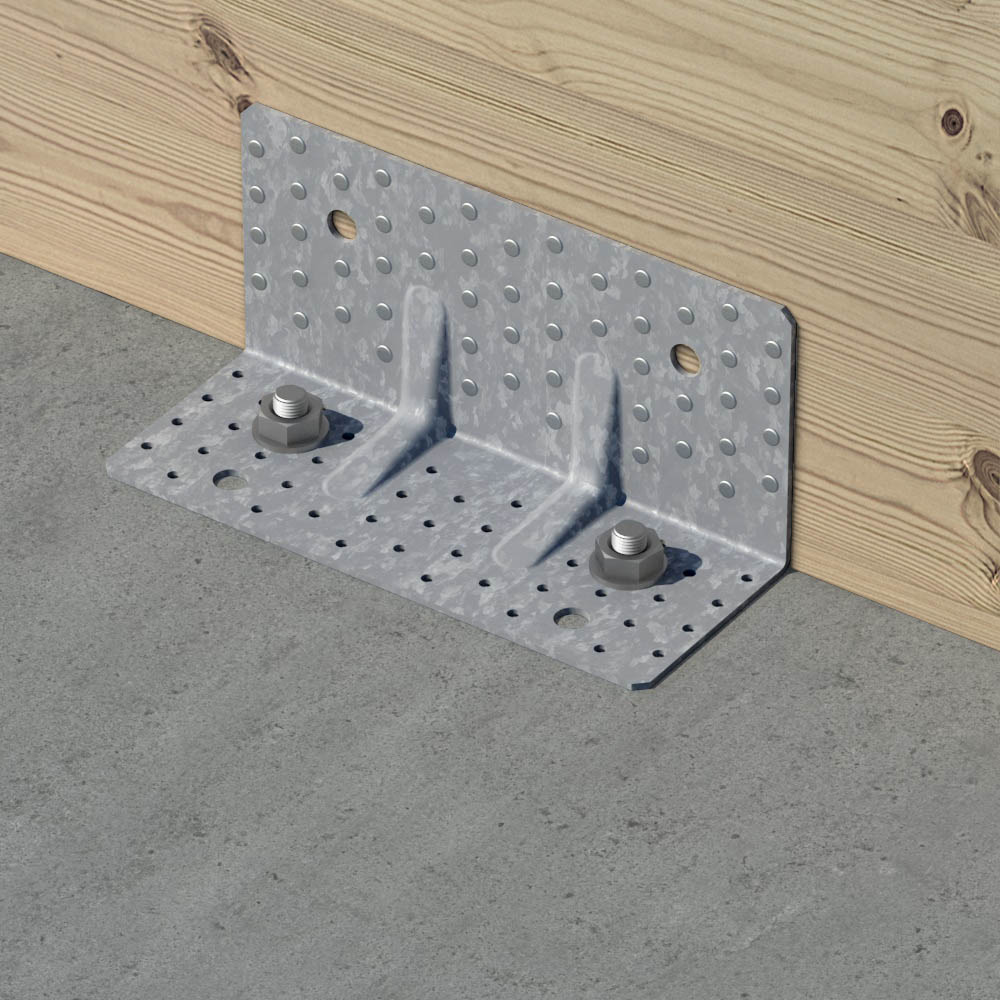

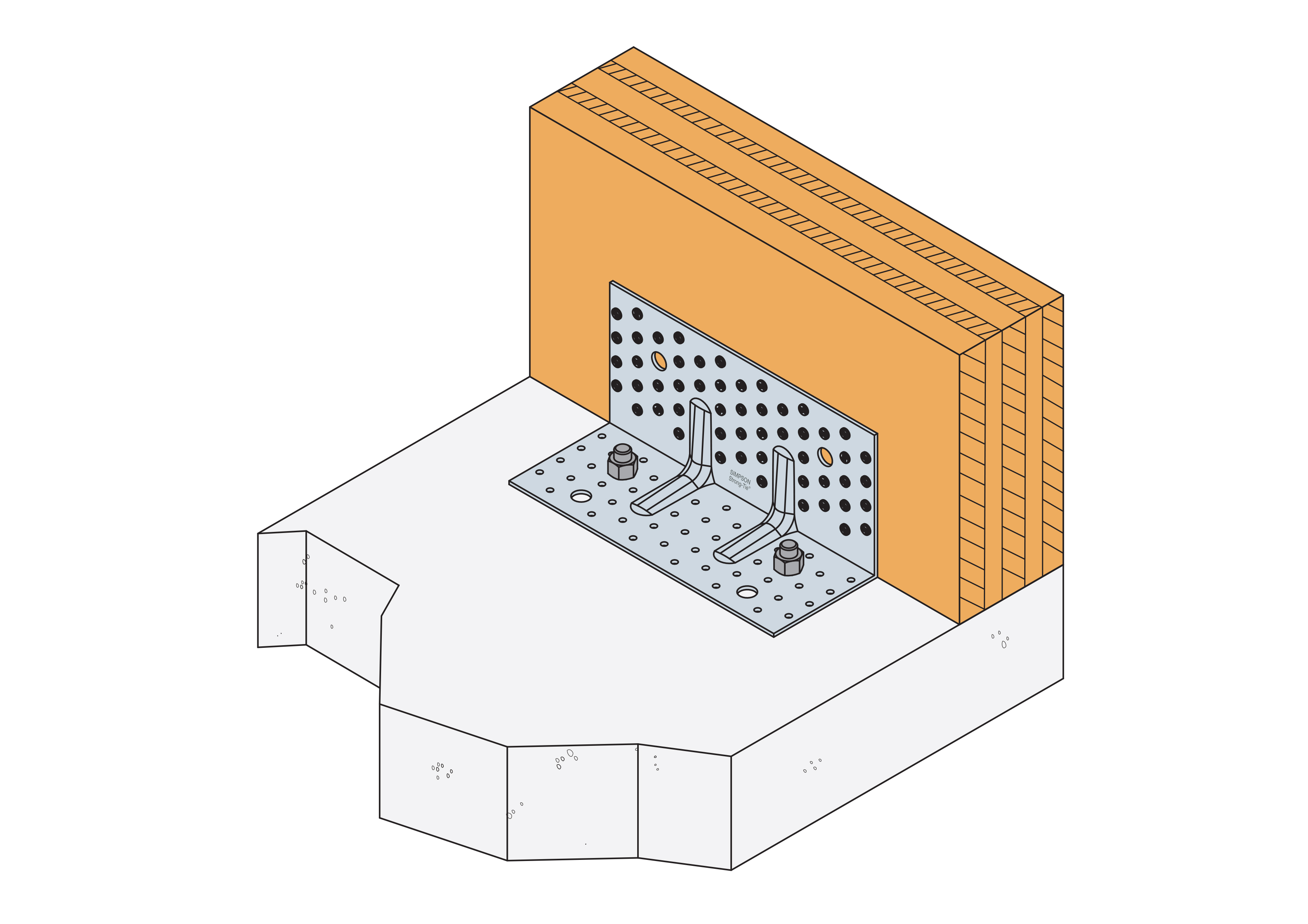

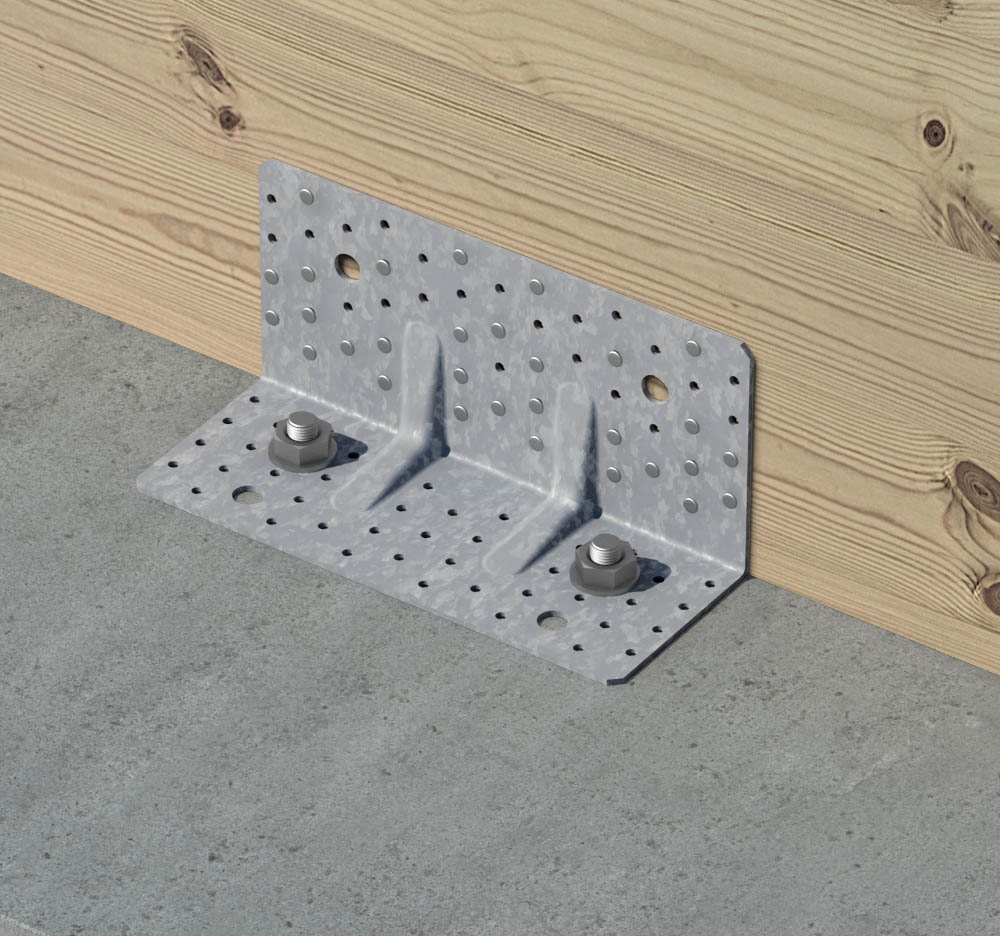

C_ABR255 concrete-wood_InstIll_Ill_Instld_Br46_CLT_DK_EU_C0.jpg

Egenskaber

Materiale

Stålkvalitet:
Galvaniseret stål S250GD + Z275 i henhold til EN 10346
Korrosionsbeskyttelse:
275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Fordele

Velegnet til brug i CLT-konstruktioner
Kan fastgøres både på træ og beton

Applikationer

Samlinger

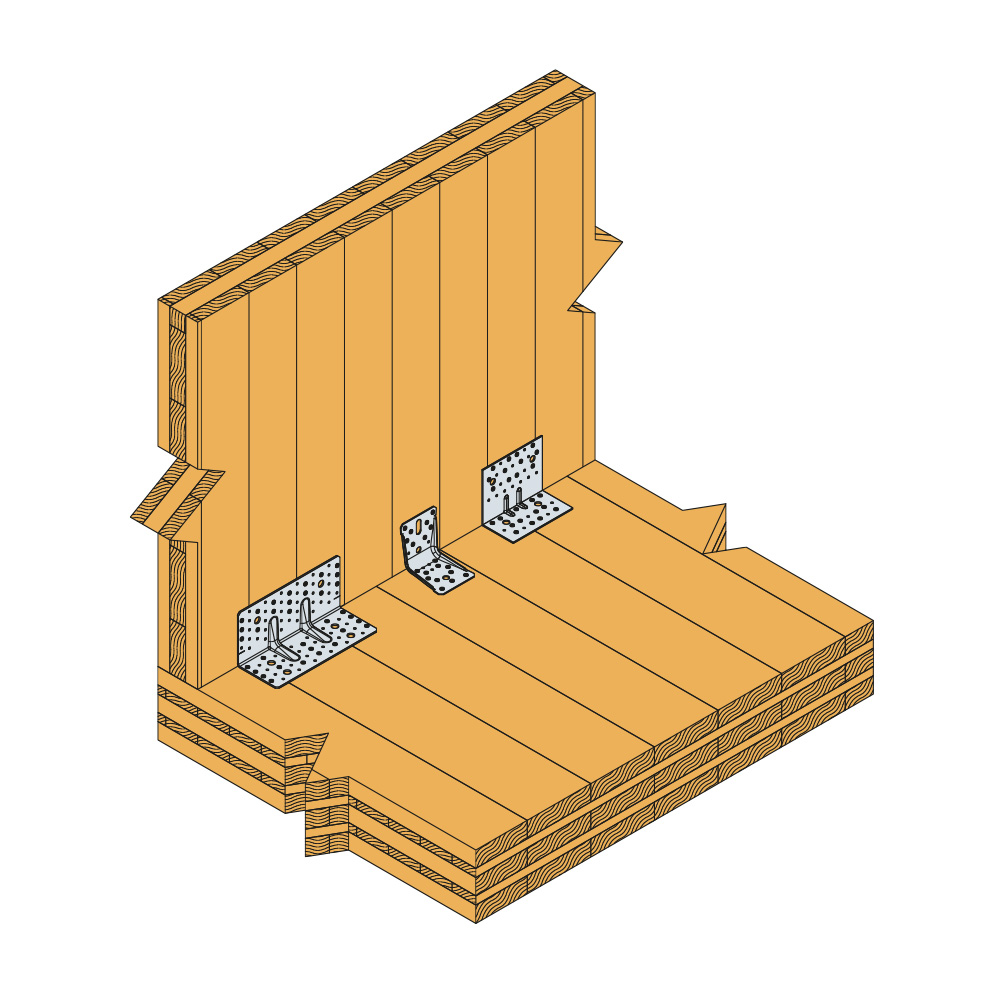

CLT væg-, lofts- og gulvelementer

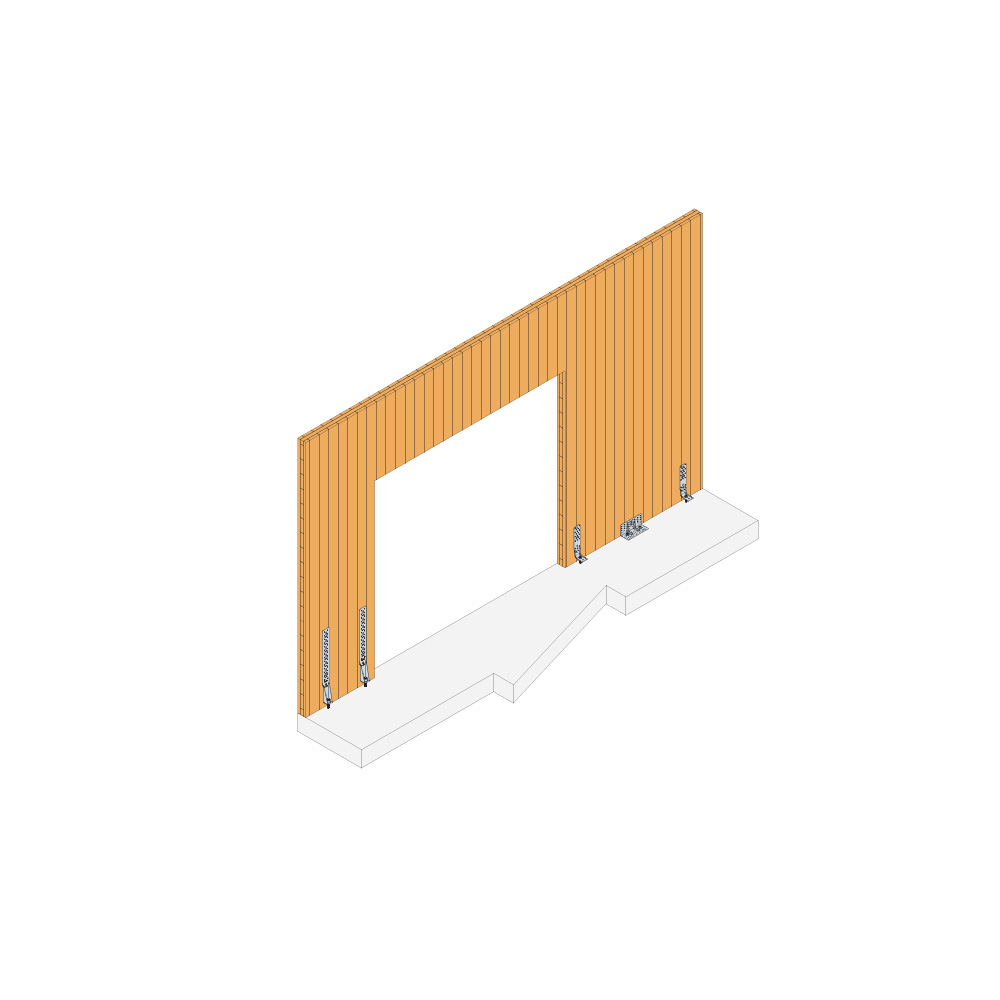

CLT elementer på beton

Anvendelsesområder

CLT elementer

Teknisk data

Dimensioner

Dimensioner

Art. nr.	DB nr.	Dimensioner [mm]				Huller flig A		Huller flig B
Art. nr.	DB nr.	A	B	C	Tykkelse	Ø5	Ø14	Ø5	Ø14
ABR255	1901628	120	100	255	3	52	2	41	4
ABR255SO	2112422	200	100	255	3	56	2	-	4

Array

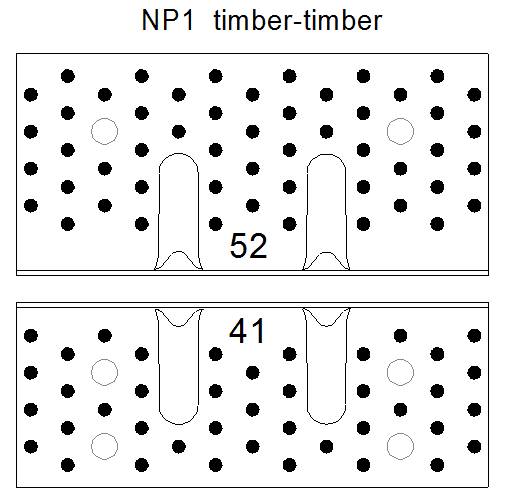

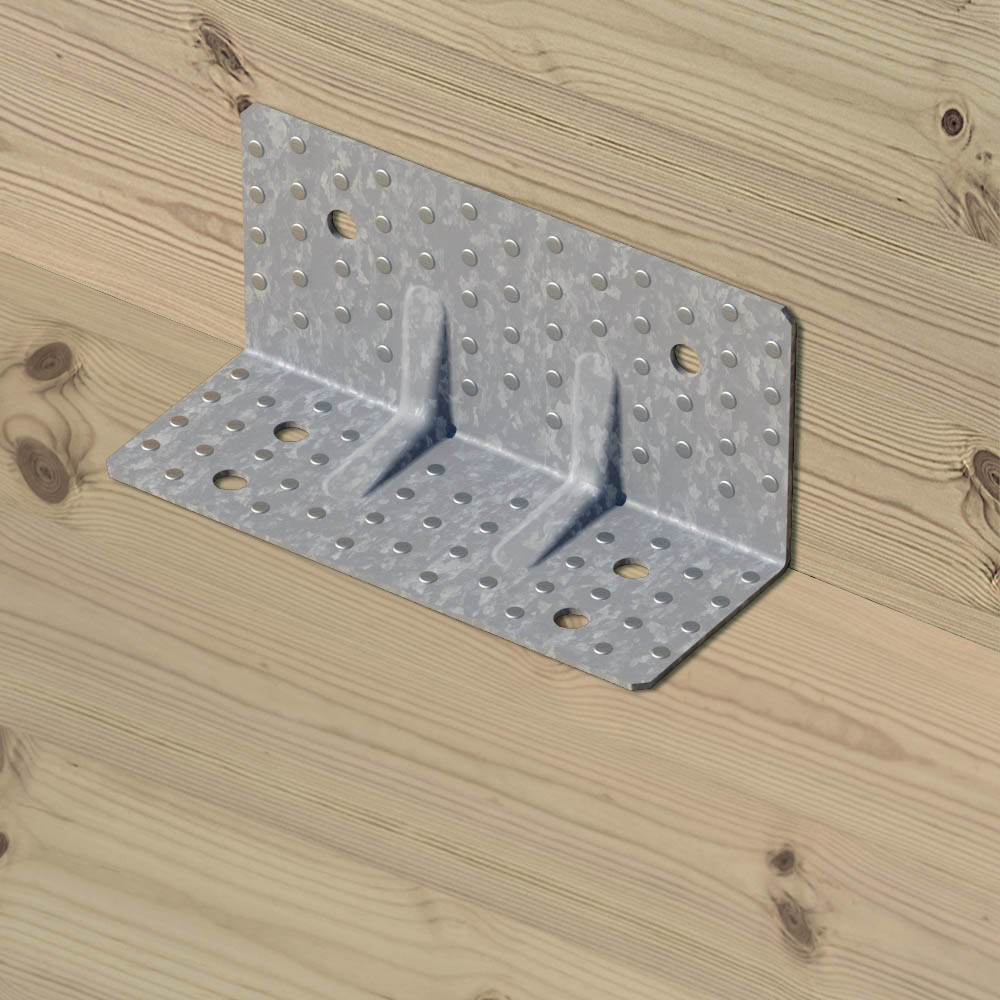

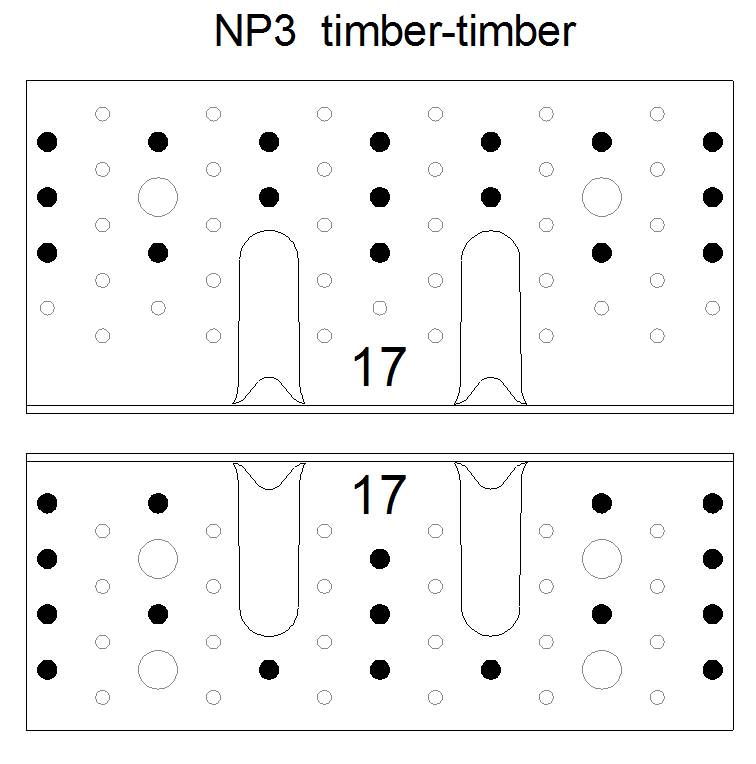

Karakteristisk bæreevne - Træ/træsamling - 1 vinkelbeslag - Fuld udsømning - Udsømning 1

Art. nr.	Karakteristisk bæreevne - Træ-træsamling - Fuld udsømning - Udsømning 1
	Udsømning		Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN]
	Flig A	Flig B	R_1.k			R_2.k = R_3.k
	Antal	Antal	CNA4.0x...			CNA4.0x...
	Antal	Antal	35	40	60	35	40	60
ABR255	52	41	14,1 / kmod^0,4	16 / kmod^0,4	22,5 / kmod^0,4	33.5	37	50.5

Bæreevnerne i tabellen er forudsat at samlingen er forhindret i at rotere.

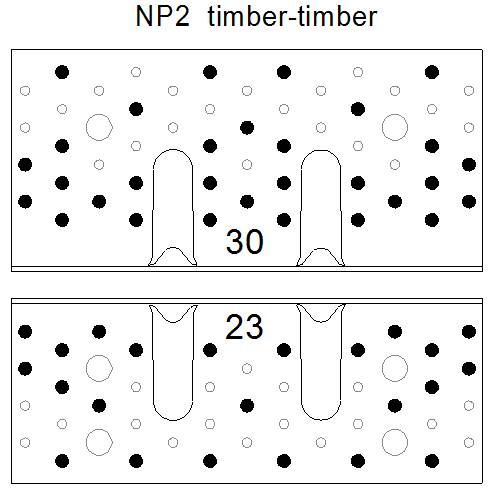

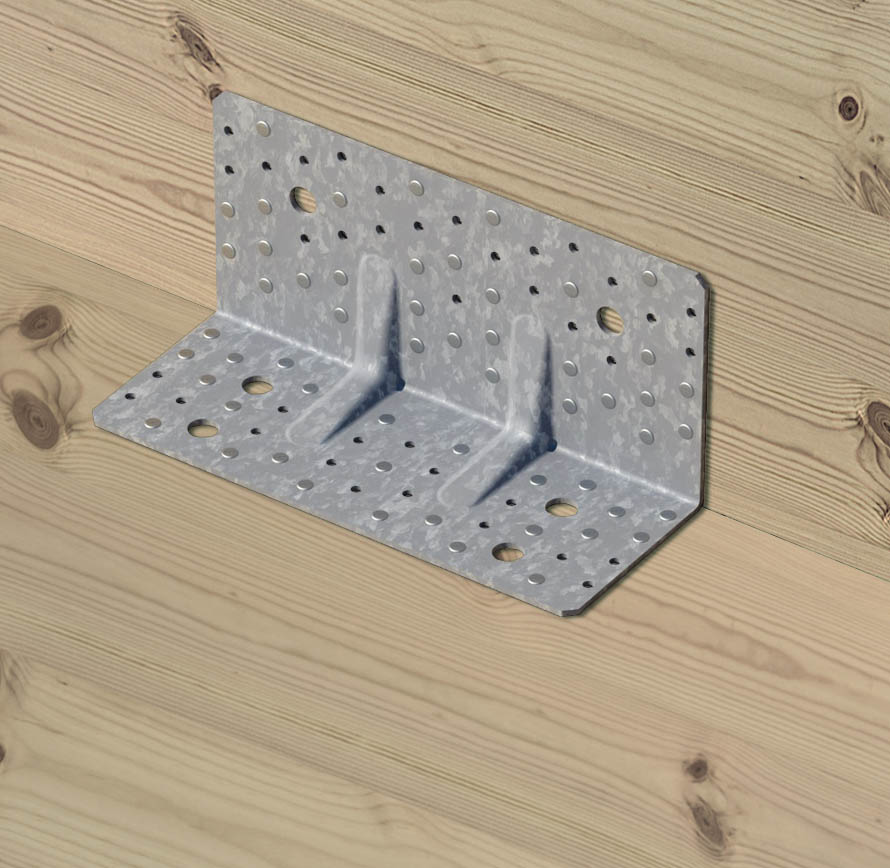

Karakteristisk bæreevne - Træ/træsamling - 1 vinkelbeslag - Delvis udsømning - Udsømning 2

Art. nr.	Karakteristisk bæreevne - Træ/træsamling - Delvis udsømning - Udsømning 2
	Udsømning		Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN]
	Flig A	Flig B	R_1.k			R_2.k = R_3.k
	Antal	Antal	CNA4.0x...			CNA4.0x...
	Antal	Antal	35	40	60	35	40	60
ABR255	30	23	12,2 / kmod^0,4	13,7 / kmod^0,4	19,5 / kmod^0,4	27.4	30.5	42.1

Bæreevnerne i tabellen er forudsat at samlingen er forhindret i at rotere.

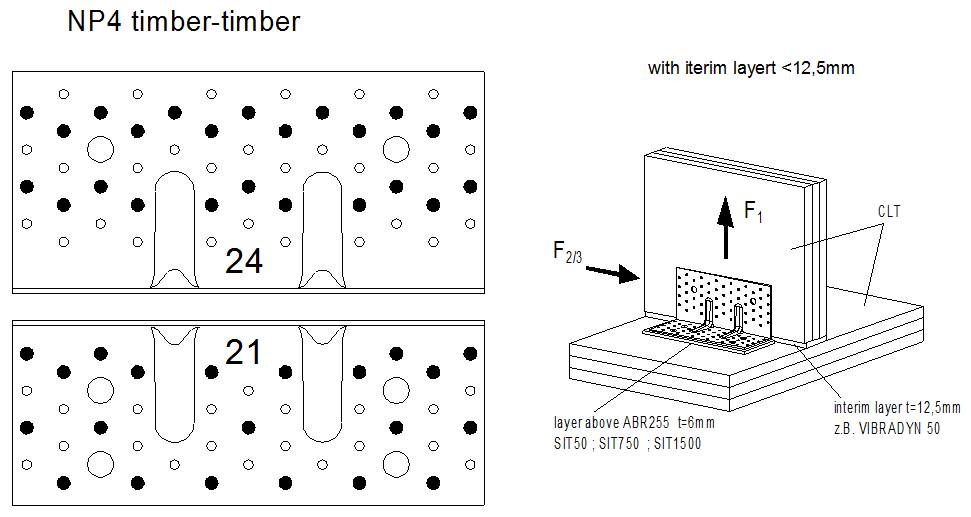

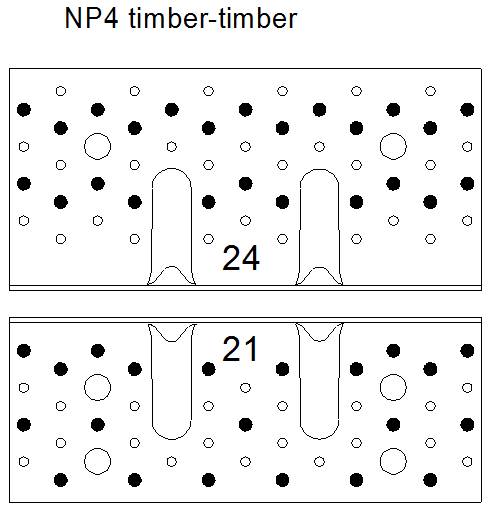

Karakteristisk bæreevne - Træ/træsamling - 1 vinkelbeslag - Delvis udsømning - Udsømning 4

Art. nr.	Karakteristisk bæreevne - Træ/træsamling - Delvis udsømning - Udsømning 4
	Udsømning		Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN]
	Flig A	Flig B	F₁	Forskydningskrafter (F₂/F₃)
	Antal	Antal	CNA4,0x...	CNA4.0x...
	Antal	Antal	CNA4.0x60	CNA4.0x60
ABR255	24	21	18,1/kmod^0,4	31.4

Bæreevnerne i tabellen er forudsat at samlingen er forhindret i at rotere.

Udsømning 4 er blevet specielt udviklet for CLT aplikationer. Den kan også bruges til andre trætyper forudsat at kravene til kant- og endetræsafstande opfyldes.

Karakteristisk bæreevne - Træ/træsamling - 1 vinkelbeslag - Delvis udsømning - Udsømning 5

Art. nr.	Karakteristisk bæreevne - Træ/træsamling - Delvis udsømning - Udsømning 5
	Udsømning		Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN]
	Flig A	Flig B	F₁	R_2,k = R_3,k
	Antal	Antal	CSA 5.0x50	CSA 5.0x50
ABR255	46	41	23,6 / kmod	51.7

Bæreevnerne i tabellen er forudsat at samlingen er forhindret i at rotere.

Udsømning 5 er blevet specielt udviklet for CLT aplikationer. Den kan også bruges til andre trætyper forudsat at kravene til kant- og endetræsafstande opfyldes.

Karakteristisk bæreevne - Træ/træsamling - 1 vinkelbeslag - Delvis udsømning - Udsømning 6


Art. nr.	Karakteristisk bæreevne - Træ/træsamling - Delvis udsømning - Udsømning 6
	Udsømning		Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN]
	Flig A	Flig B	R_1.k	F₂
	Antal	Antal	CNA4.0x60	CNA4.0x60
ABR255	32	21	-	39.2

Bæreevnerne i tabellen er forudsat at samlingen er forhindret i at rotere.

Udsømning 6 er blevet specielt udviklet for CLT aplikationer. Den kan også bruges til andre trætyper forudsat at kravene til kant- og endetræsafstande opfyldes.

Karakteristisk bæreevne - CLT bjælke/CLT bjælke - 1 vinkelbeslag - Ø12 beslagskruer

Art. nr.	Karakteristisk bæreevne - CLT bjælke/CLT bjælke - 2 vinkelbeslag - Ø12 beslagskruer
	Udsømning				Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
	Flig A		Flig B		R_1.k	R_2.k = R_3.k
	Antal	Type	Antal	Type	SSH12x80	SSH12x80
ABR255	2	SSH	4	SSH	13.4	16.6

Array

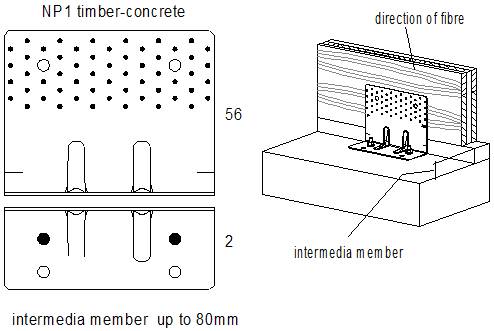

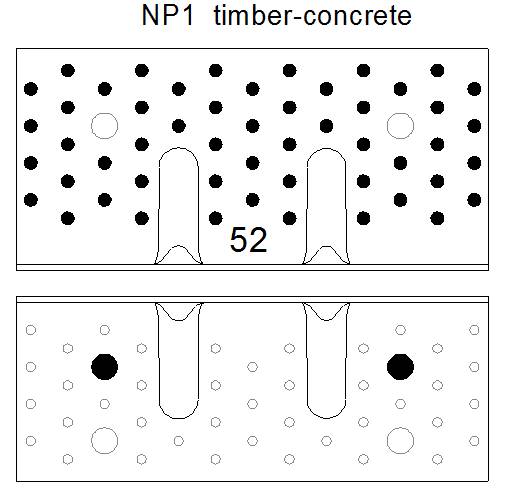

Karakteristisk bæreevne - Træ/betonsamling - 1 vinkelbeslag - Fuld udsømning - Udsømning 1


Art. nr.	Karakteristisk bæreevne - Træ-betonsamling - Fuld udsømning - Udsømning 1
	Udsømning				Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN]
	Flig A		Flig B		R_1.k				R_2.k = R_3.k			R_4.k
	Antal	Type	Antal	Type	CNA4.0x...				CNA4.0x...			CNA4.0x...
	Antal	Type	Antal	Type	35-50-60	35	40	60	35	40	60	35-50-60
ABR255	52	CNA	2	Ø12	22 / kmod	22 / kmod	22 / kmod	22 / kmod	33	36	min (49,2 ; 42,9/kmod)	18.3 / kmod^0,7
ABR255SO	56	CNA	2	Ø12	22,9 / kmod	22,9/kmod	22,9/kmod	22,9/kmod	29.2	32.5	-	18,6 / kmod^0,66

Bæreevnerne i tabellen er forudsat at samlingen er forhindret i at rotere.

Ankrets bæreevne skal dokumenteres seperat ved at gange F₁ lasten med boltfaktor 1.1 og F₂ lasten med boltfaktor 1.

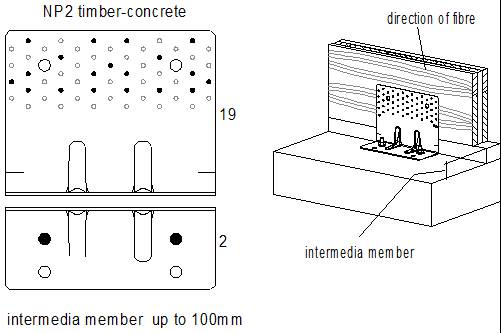

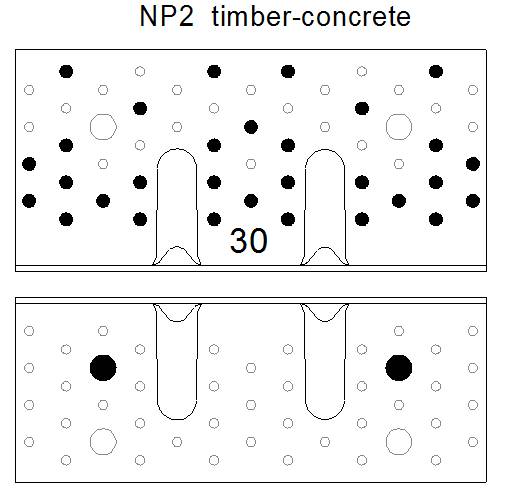

Karakteristisk bæreevne - Træ/betonsamling - 1 vinkelbeslag - Delvis udsømning - Udsømning 2

Art. nr.	Karakteristisk bæreevne - Træ-betonsamling - Delvis udsømning - Udsømning 2
	Udsømning				Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN]
	Flig A		Flig B		R_1.k			R_2.k = R_3.k			R_4.k
	Antal	Type	Antal	Type	CNA4.0x...			CNA4.0x...			CNA4.0x...
	Antal	Type	Antal	Type	35	40	60	35	40	60	35-50-60
ABR255	30	CNA	2	Ø12	15.94	18.8	min (30,3 ; 22 / kmod)	21.6	23.7	32	18.3 / kmod^0,7
ABR255SO	19	CNA	2	Ø12	min (24,3; 22,9/kmod)	min (27,5; 22,9/kmod)	22,9/kmod	13.3	15.7	-	18,2 / kmod^0,66

Bæreevnerne i tabellen er forudsat at samlingen er forhindret i at rotere.

Ankrets bæreevne skal dokumenteres seperat ved at gange F₁ lasten med boltfaktor 1.1 og F₂ lasten med boltfaktor 1.

Karakteristisk bæreevne - Træ/betonsamling - 1 vinkelbeslag - Delvis udsømning - Udsømning 4

Art. nr.	Karakteristisk bæreevne - Træ-betonsamling - Delvis udsømning - Udsømning 4
	Udsømning				Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN]
	Flig A		Flig B		R_1.k	R_2.k = R_3.k
	Antal	Type	Antal	Type	CNA4.0x60	CNA4.0x60
ABR255SO	26	CNA	2	Ø12	22,9/kmod	-

Bæreevnerne i tabellen er forudsat at samlingen er forhindret i at rotere.

Ankrets bæreevne skal dokumenteres seperat ved at gange F₁ lasten med boltfaktor 1.1 og F₂ lasten med boltfaktor 1.

Udsømning 4 er blevet specielt udviklet for CLT aplikationer. Den kan også bruges til andre trætyper forudsat at kravene til kant- og endetræsafstande opfyldes.

Karakteristisk bæreevne - Træ/betonsamling - 1 vinkelbeslag - Delvis udsømning - Udsømning 7

Art. nr.	Karakteristisk bæreevne - Træ-betonsamling - Delvis udsømning - Udsømning 7
	Udsømning				Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN]
	Flig A		Flig B		R_1.k	F₂
	Antal	Type	Antal	Type	CNA4.0x60	CNA4.0x60
ABR255	30	CNA	2	Ø12	-	42.5
ABR255SO	-	-	-	-	-	-

Bæreevnerne i tabellen er forudsat at samlingen er forhindret i at rotere.

Ankrets bæreevne skal dokumenteres seperat ved at gange F₂ lasten med boltfaktor 1.

Udsømning 7 er blevet specielt udviklet for CLT aplikationer. Den kan også bruges til andre trætyper forudsat at kravene til kant- og endetræsafstande opfyldes.

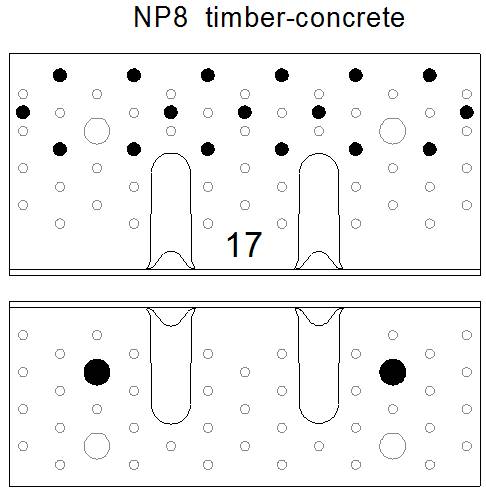

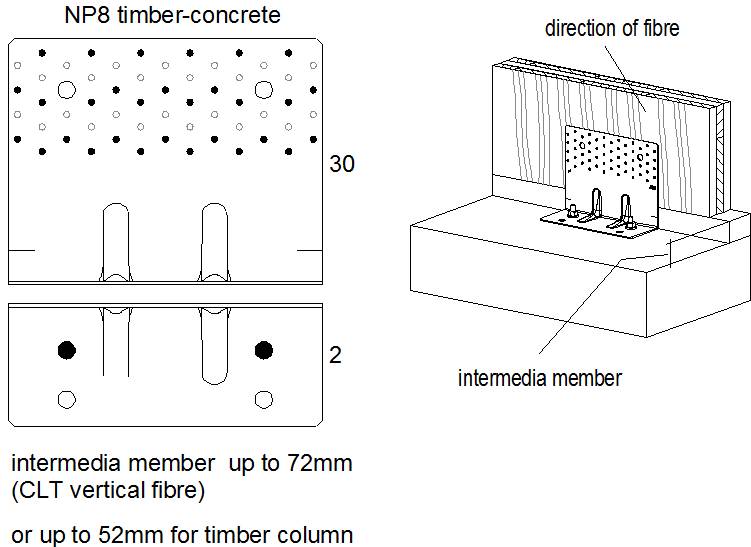

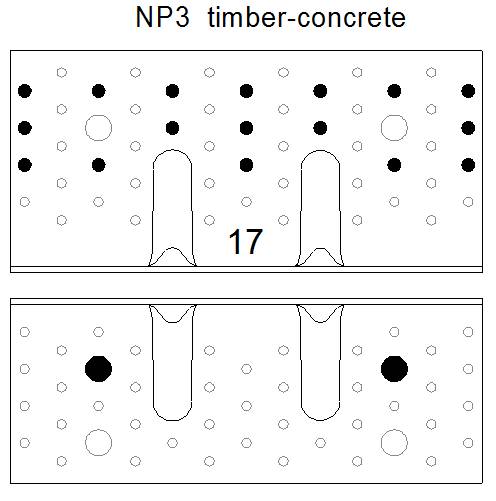

Karakteristisk bæreevne - Træ/betonsamling - 1 vinkelbeslag - Delvis udsømning - Udsømning 8

Art. nr.	Karakteristisk bæreevne - Træ-betonsamling - Delvis udsømning - Udsømning 8
	Udsømning				Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN]
	Flig A		Flig B		R_1.k	F₂
	Antal	Type	Antal	Type	CNA4.0x...	CNA4.0x...
	Antal	Type	Antal	Type	CNA4.0x60	CNA4.0x60
ABR255	17	CNA	2	Ø12	20	26.5
ABR255SO	30	CNA	2	Ø12	22,9/kmod	-

Bæreevnerne i tabellen er forudsat at samlingen er forhindret i at rotere.

Ankrets bæreevne skal dokumenteres seperat ved at gange F₁ lasten med boltfaktor 1.1 og F₂ lasten med boltfaktor 1.

Udsømning 8 er blevet specielt udviklet for CLT aplikationer. Den kan også bruges til andre trætyper forudsat at kravene til kant- og endetræsafstande opfyldes.

Karakteristisk bæreevne - Træ/betonsamling - 1 vinkelbeslag - Delvis udsømning - Udsømning 9

Art. nr.	Karakteristisk bæreevne - Træ-betonsamling - Delvis udsømning - Udsømning 9
	Udsømning			Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN]
	Flig A		Flig B	R_1.k	F₂
	Antal	Type	Type	CSA 5.0x50	CSA 5.0x50
ABR255	35	CSA	Ø12	min (79,5 ; 22 / kmod)	min (58 ; 57,6 / kmod)
ABR255SO	-	-	-	-	-

Bæreevnerne i tabellen er forudsat at samlingen er forhindret i at rotere.

Ankrets bæreevne skal dokumenteres seperat ved at gange F₁ lasten med boltfaktor 1.1 og F₂ lasten med boltfaktor 1.

Udsømning 9 er blevet specielt udviklet for CLT aplikationer. Den kan også bruges til andre trætyper forudsat at kravene til kant- og endetræsafstande opfyldes.

Installation

Fastgørelse

Til fastgørelse på træ anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer. Til fastgørelse på beton anvendes to M12 bolte.

Andre sites på dit sprog

Bygningsbeslag

Skruer

Søm

Fastgørelse i beton og stål

Quik Drive®

Produktinformationer

Billeder

Egenskaber

Materiale

Fordele

Applikationer

Samlinger

Anvendelsesområder

Teknisk data

Dimensioner

Dimensioner

Karakteristisk bæreevne - Træ/træsamling - 1 vinkelbeslag - Fuld udsømning - Udsømning 1

Karakteristisk bæreevne - Træ/træsamling - 1 vinkelbeslag - Delvis udsømning - Udsømning 2

Karakteristisk bæreevne - Træ/træsamling - 1 vinkelbeslag - Delvis udsømning - Udsømning 4

Karakteristisk bæreevne - Træ/træsamling - 1 vinkelbeslag - Delvis udsømning - Udsømning 5

Karakteristisk bæreevne - Træ/træsamling - 1 vinkelbeslag - Delvis udsømning - Udsømning 6

Karakteristisk bæreevne - CLT bjælke/CLT bjælke - 1 vinkelbeslag - Ø12 beslagskruer

Karakteristisk bæreevne - Træ/betonsamling - 1 vinkelbeslag - Fuld udsømning - Udsømning 1

Karakteristisk bæreevne - Træ/betonsamling - 1 vinkelbeslag - Delvis udsømning - Udsømning 2

Karakteristisk bæreevne - Træ/betonsamling - 1 vinkelbeslag - Delvis udsømning - Udsømning 4

Karakteristisk bæreevne - Træ/betonsamling - 1 vinkelbeslag - Delvis udsømning - Udsømning 7

Karakteristisk bæreevne - Træ/betonsamling - 1 vinkelbeslag - Delvis udsømning - Udsømning 8

Karakteristisk bæreevne - Træ/betonsamling - 1 vinkelbeslag - Delvis udsømning - Udsømning 9

Installation

Installation

Fastgørelse

Certificeringer

ETA godkendelse (European Technical Assessment)

Relaterede produkter

Beslagsøm

Beslagskruer

Hulplade til CLT konstruktioner

Beslagskrue Hex hoved, Impreg®+

Heavy duty træk- og forskydningsvinkel til CLT

Heavy duty vinkelbeslag med SSH skruer til CLT

Hulplader til CLT konstruktioner

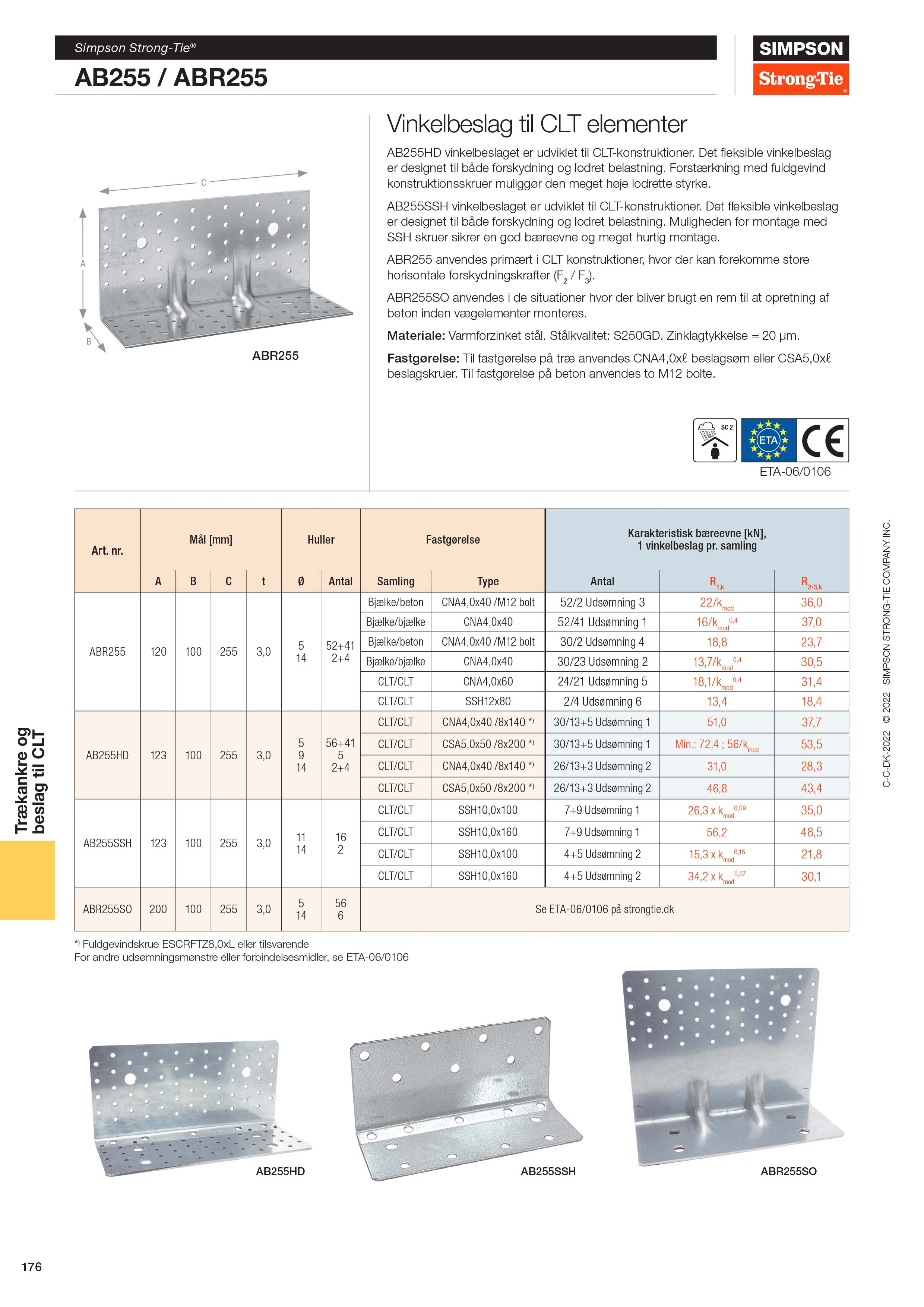

ABR255 vinkelbeslag til CLT elementer
