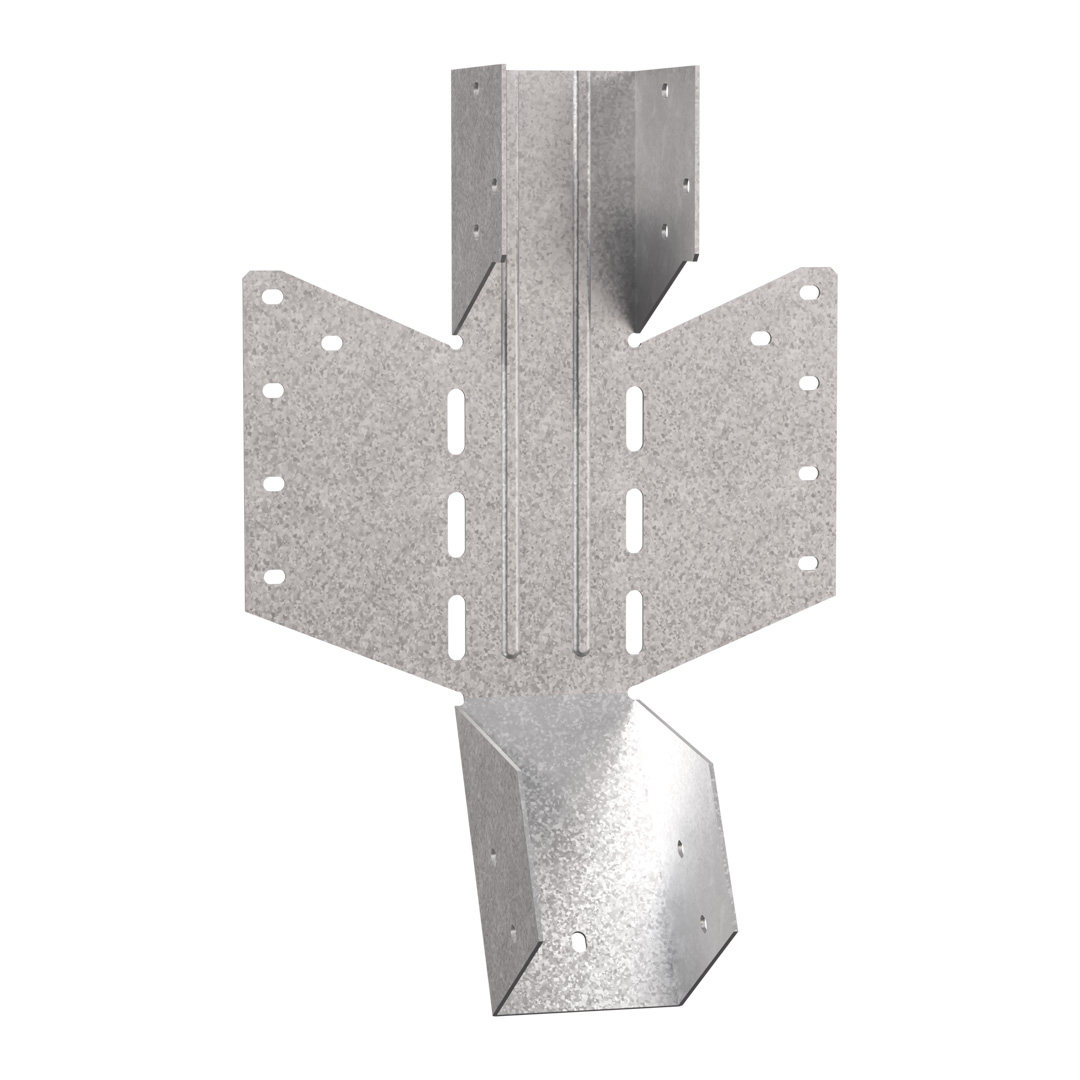

LSSU

Justerbar bjælkesko

LSSU er en innovativ bjælkesko der gør det muligt at justere vinklen op til 45° i 4 forskellige retninger. Bjælkeskoen kan justeres op eller ned og til begge sider, eller i en kombination.

LSSU er ikke lagervare så ekstra leveringstid må påregnes.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 2

Elgalvaniseret stål 20 µm

EPD

Produktinformationer

Billeder

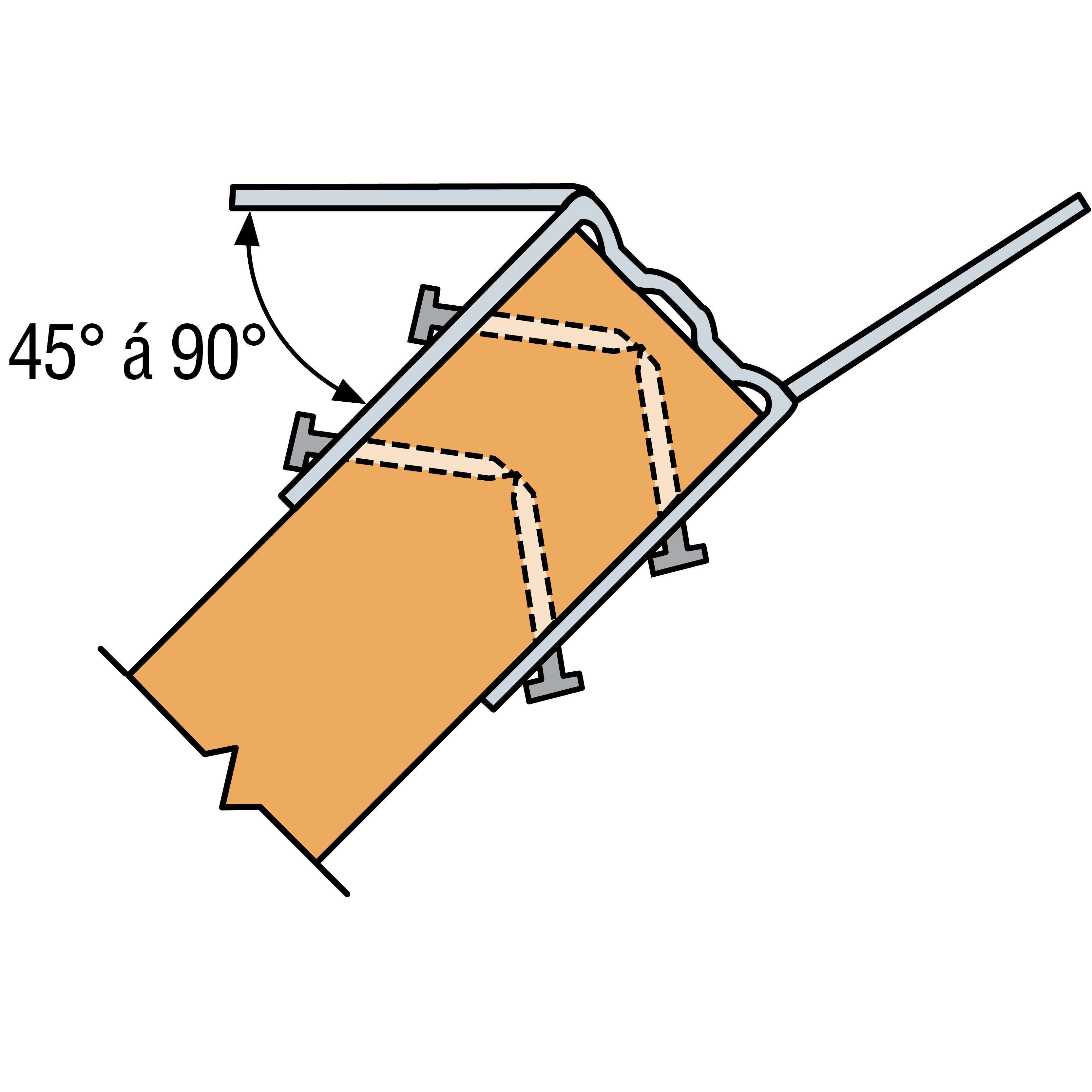

Skrå forbindelse

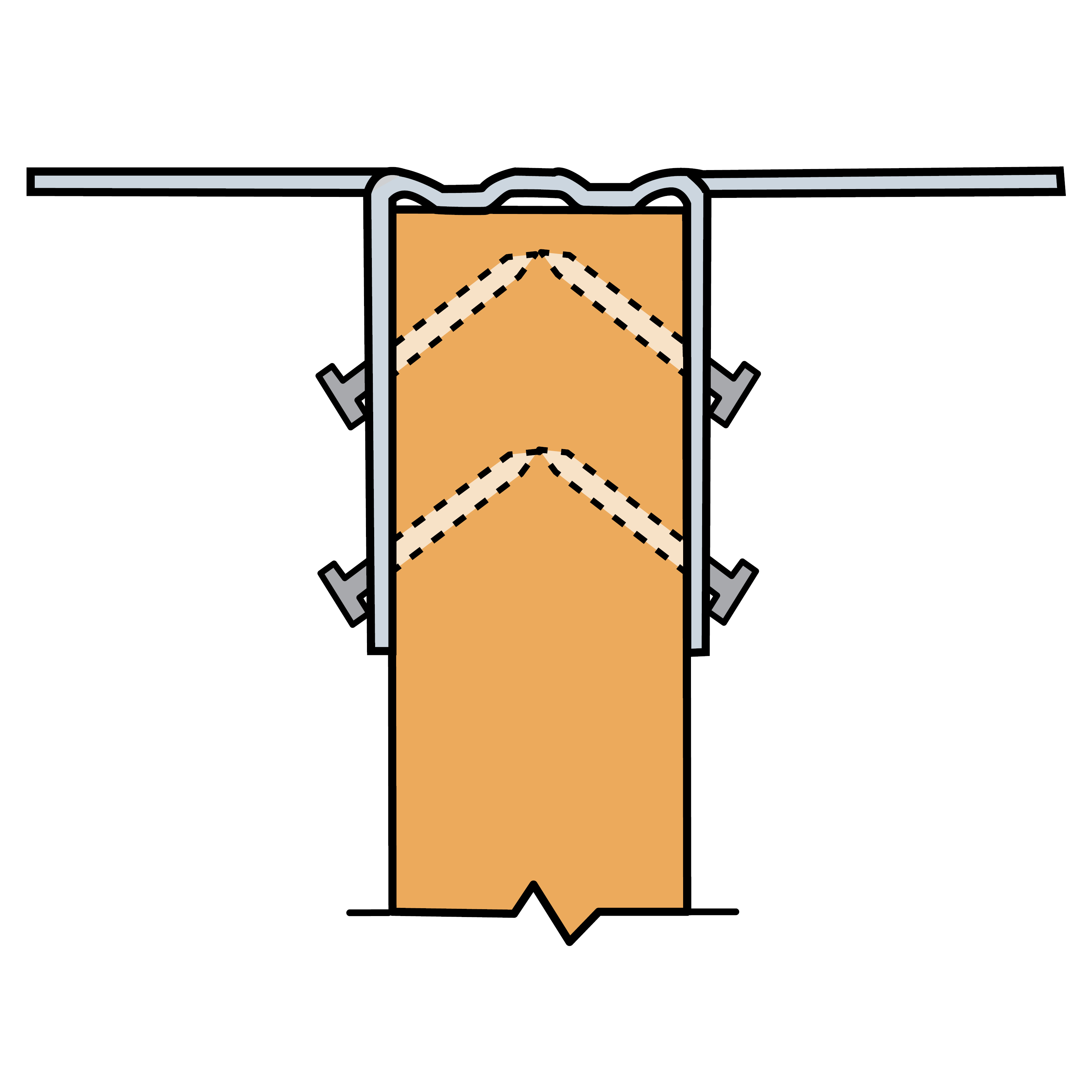

LSSU installation

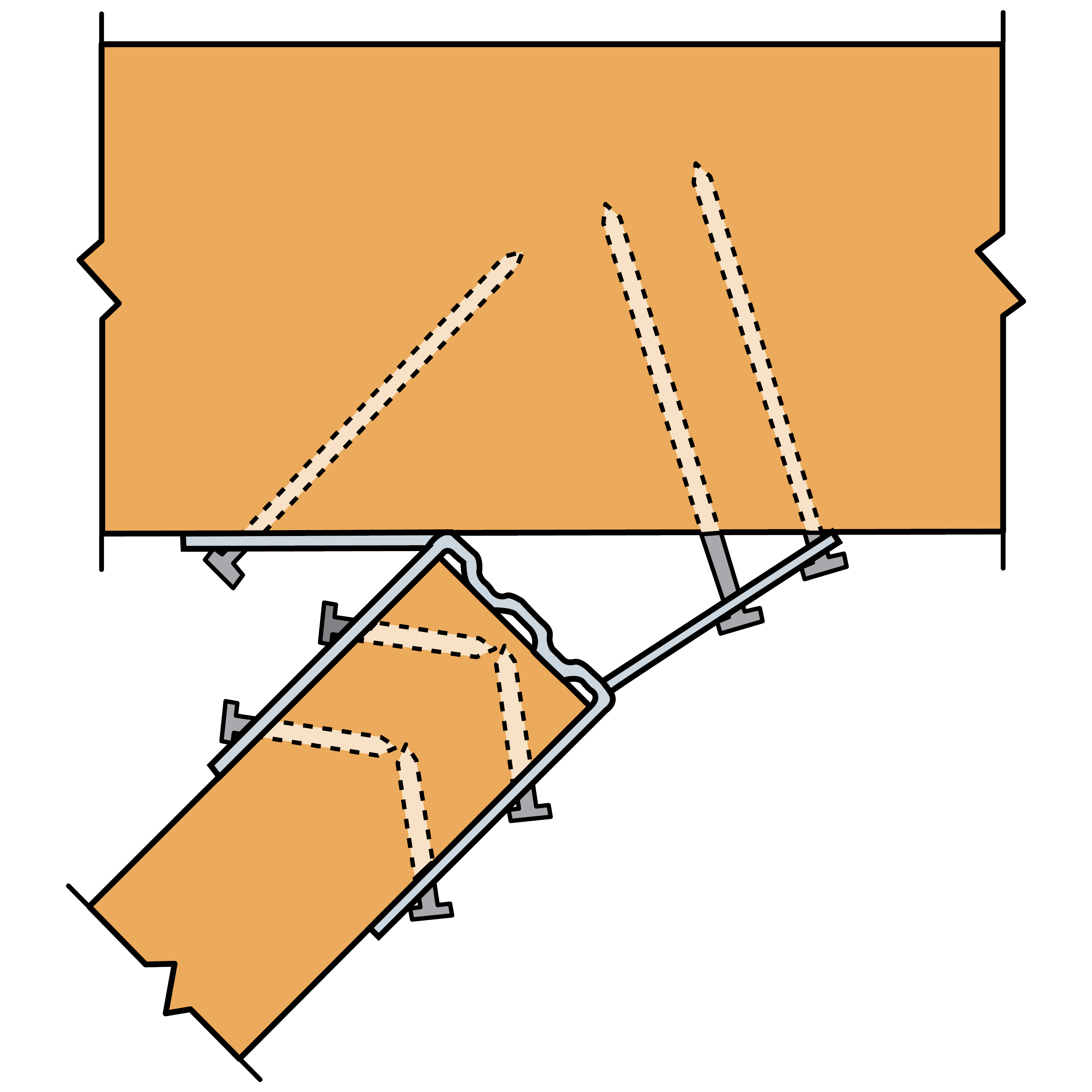

LSSU installation

Egenskaber

Materiale

Stålkvalitet:
Galvaniseret stål S250GD + Z275 i henhold til EN 10346 eller G90 i henhold til ASTM A653.
Korrosionsbeskyttelse:
275 g/m2 på begge sider - svarende til en zink lagtykkelse på ca. 20 μm

Fordele

Applikationer

Samlinger

Hovedbjælke: massivt træ, komposittræ, limtræ
Sekundærbjælke: I-bjælker, massivt træ, limtræ, etc

Anvendelsesområder

Fastgørelse af spær
Fastgørelse af stikspær på grater og keler
Udvekslinger

Teknisk data

Dimensioner

Dimensioner

Art. nr.	Tidligere LSSU-reference	SB størrelse [mm]			Dimensioner [mm]					Antal pr. kasse	Vægt [kg]
		Bredde	Højde		A	B	C	D	t
		Max.	Min.	Max.	A	B	C	D	t
LSSU216/45	LSSUI25	45	241	356	45	216	90	44	1.2	20	0.32
LSSU216/60	LSSUI35	60	241	356	60	216	90	50	1.2	16	0.32

HB: hovedbjælken; SB: sekundærbjælken

Karakteristisk bæreevne - kun vertikal hældning

Art. nr.	Udsømning		Karakteristisk bæreevne [kN]
	HB	SB	R_1.k	R_2,k
	N4.0x50	N3.75x30	I-bjælke massive træ flanger	I-bjælke LVL flanger	I-bjælke massive træ flanger
	Qty	Qty	I-bjælke massive træ flanger	I-bjælke LVL flanger	I-bjælke massive træ flanger
LSSU216/45	10	7	9.9	2.4	4
LSSU216/60	10	7	9.9	2.4	4
