MTLD

Løfteanordning til massivt træ

MTLD-løfteanordningen til massivt træ er en hurtig og effektiv metode til at opsætte paneler og bjælker. Den fastgøres hurtigt til og løsnes fra en enkelt skrue, der er forankret i det massive træelement, hvilket sparer tid under monteringsprocessen.

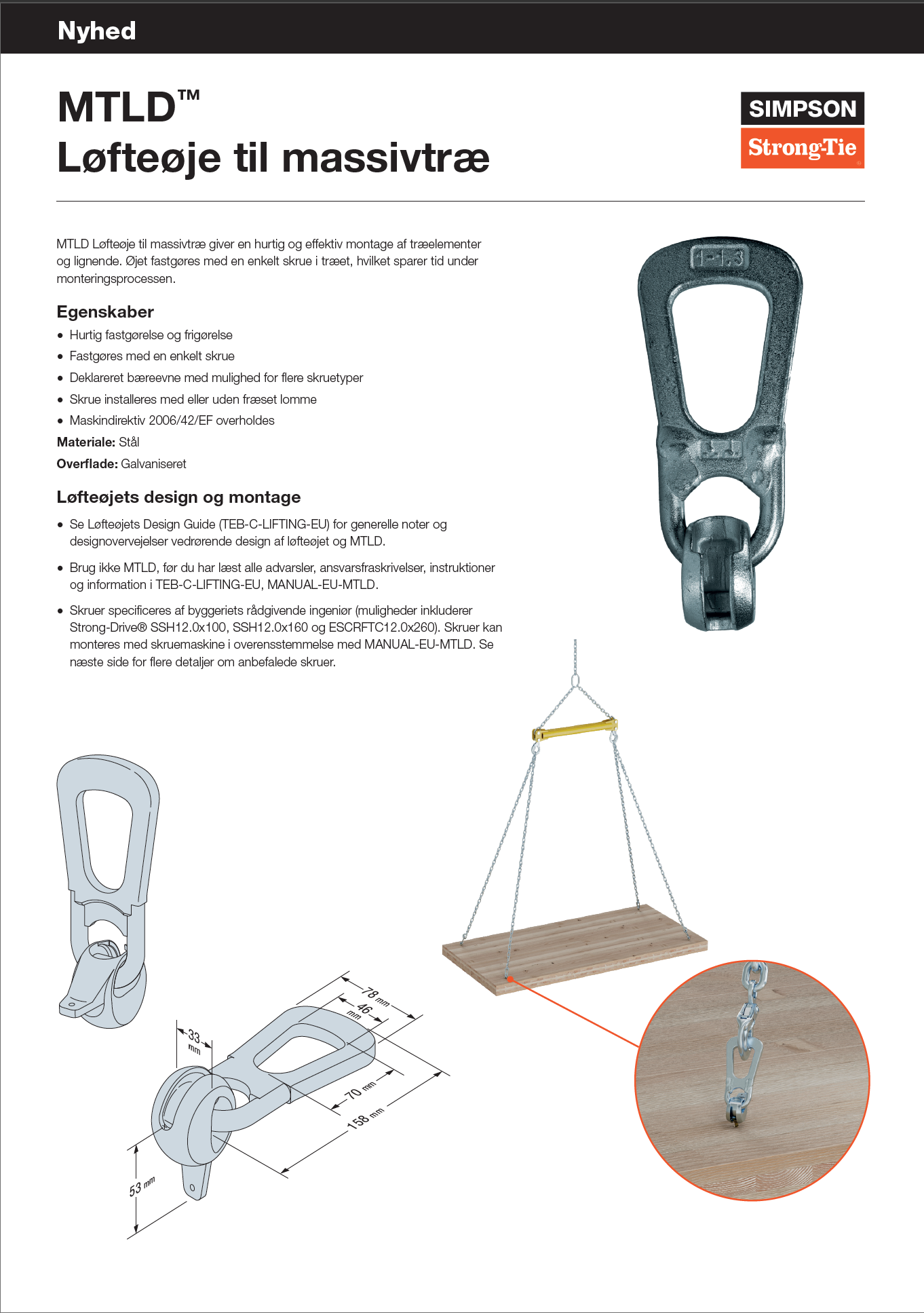

Teknisk datablad
CE mærket
CE mærket
Ny
Ny
Elgalvaniseret stål 12 µm
Elgalvaniseret stål 12 µm
C_MTLD_ProdPho_Pho_Prod_LightLiftingDevice-MassTimber_C0

Produktinformationer

Billeder

C_MTLD_InstPho_RI_Instld_LightLiftingDevice-MassTimber-CLTPanelRigging-Detail_C0
C_MTLD_InstPho_RI_Instld_LightLiftingDevice-MassTimber-CLTPanelRigging_C0

Egenskaber

Materiale

  • Stål
  • Zinkgalvaniseret

Applikationer

Fordele

  • Hurtig montering og afmontering
  • Monteres med en enkelt skrue
  • Belastningsklassificeret med flere skruemuligheder
  • Skrue monteret med eller uden fræset lomme
  • I overensstemmelse med Maskindirektivet 2006/42/EF

Installation

  • Se Lifting Device Design Guide TEB-C-LIFTING-EU for advarsler, installationsvejledning og oplysninger om overvejelser vedrørende riggdesign, belastninger, kapaciteter og vedligeholdelse af MTLD.
  • Brug ikke MTLD, før du har læst alle advarsler, ansvarsfraskrivelser, instruktioner og oplysninger på denne side og i de tekniske bulletiner TEB-C-LIFTING-EU og MANUAL-EU-MTLD.
  • En kvalificeret konstruktør skal specificere skruen (SSH eller skrue med fuldt gevind og forsænket hoved med en diameter på 12 mm). Skruer kan monteres med boremotorer i overensstemmelse med MANUAL-EU-MTLD.

Teknisk data

Produktdimensioner

ReferenceOther dimensions data
Mål[mm]Pakkens indholdVægt[kg]
ABC
MTLD-R2E78158532 lifting devices, 1 gauge0.93

Produktets tilladte kapacitet - Installation uden fræset lomme

ReferenceInstallation tools capacity
Løftekapacitet - Vinkelret skrue - 1 skrue
Tilladt spændingsbelastning[kg]
θ = 60°θ = 90°
SSH12.0X100SSH12.0X160ESCRFTC12,0X260SSH12.0X100SSH12.0X160ESCRFTC12,0X260
MTLD-R2E2444869752825611126

Andre længder er mulige - skruens kapacitet skal kontrolleres af en professionel konstruktør.

Produktets tilladte kapacitet - Montering med fræset lomme

ReferenceInstallation tools capacity
Løftekapacitet - Vinkelret skrue med fræset lomme - 1 skrue
Tilladt spændingsbelastning[kg]
60° ≤ θ ≤ 90°
SSH12X100SSH12.0X160ESCRFTC12,0X260
MTLD-R2E2825611126

Andre længder er mulige - skruens kapacitet skal kontrolleres af en professionel konstruktør.

Installation

Tekniske noter

Andet

guide-eu-mtld-1.pdf
