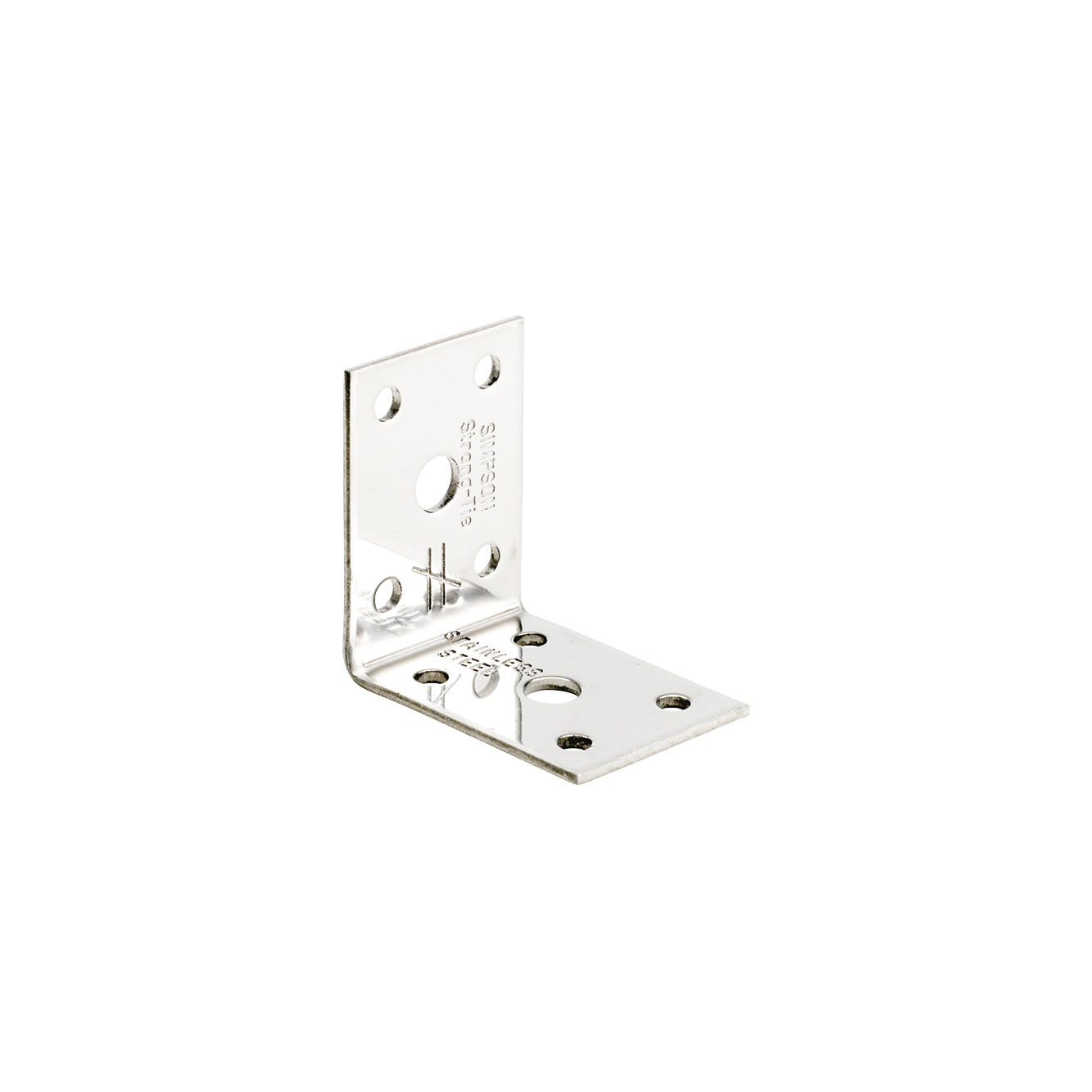

AC35350S

Rustfrit (A4) vinkelbeslag

De rustfrie AC35350S vinkelbeslag anvendes ved små tømmerdimensioner til bjælke-bjælkesamlinger eller til samling mellem træbjælke og beton. Beslagene fremstilles af rustfri plade og anvendes, hvor der stilles særlige krav til korrosionsbestandighed, f.eks. i forbindelse med trykimprægneret træ. De rustfrie beslags bæreevner er de samme, som beslagene i almindelig udførelse.

Der skal altid anvendes to vinkelbeslag pr. samling.

Anvendelsesklasse 3
Rustfrit stål

Produktinformationer

Billeder

Egenskaber

Materiale

  • Stålkvalitet:
    Rustfrit stål som 1.4404 i henhold til EN 10088 eller lignende kvalitet
  • Korrosionsbeskyttelse:
    Rustfri/syrefast -  A4

Fordele

  • Rustfri udgave
  • Kompakt vinkel
  • Forskellige fastgørelsemuligheder afhængig af hvilket emne vinklen skal fastgøres i - CNA kamsøm, CSA beslagskruer eller M8 bolt

Applikationer

Samlinger

  • Træ-træ samlinger
  • Træ-beton samlinger

Anvendelsesområder

  • Anvendes ved træ-træ samlinger
  • Anvendes, hvor der stilles særlige krav til korrosionsbestandighed, f.eks. i forbindelse med trykimprægneret træ

Teknisk data

Dimensioner

Dimensioner

Art. nr. DB nr. Dimensioner [mm] Huller flig A Huller flig B
A B C t Ø5 Ø8,5 Ø5 Ø8,5
AC35350S 5307882 50 50 35 2 4 1 4 1

Installation

Installation

Fastgørelse

  • Til fastgørelse af rustfrie beslag anvendes rustfrie CNA4,0xℓ kamsøm eller rustfrie CSA5,0xℓ beslagskruer (bemærk at bæreevnen reduceres ved brug af rustfrie CSA beslagskruer)
