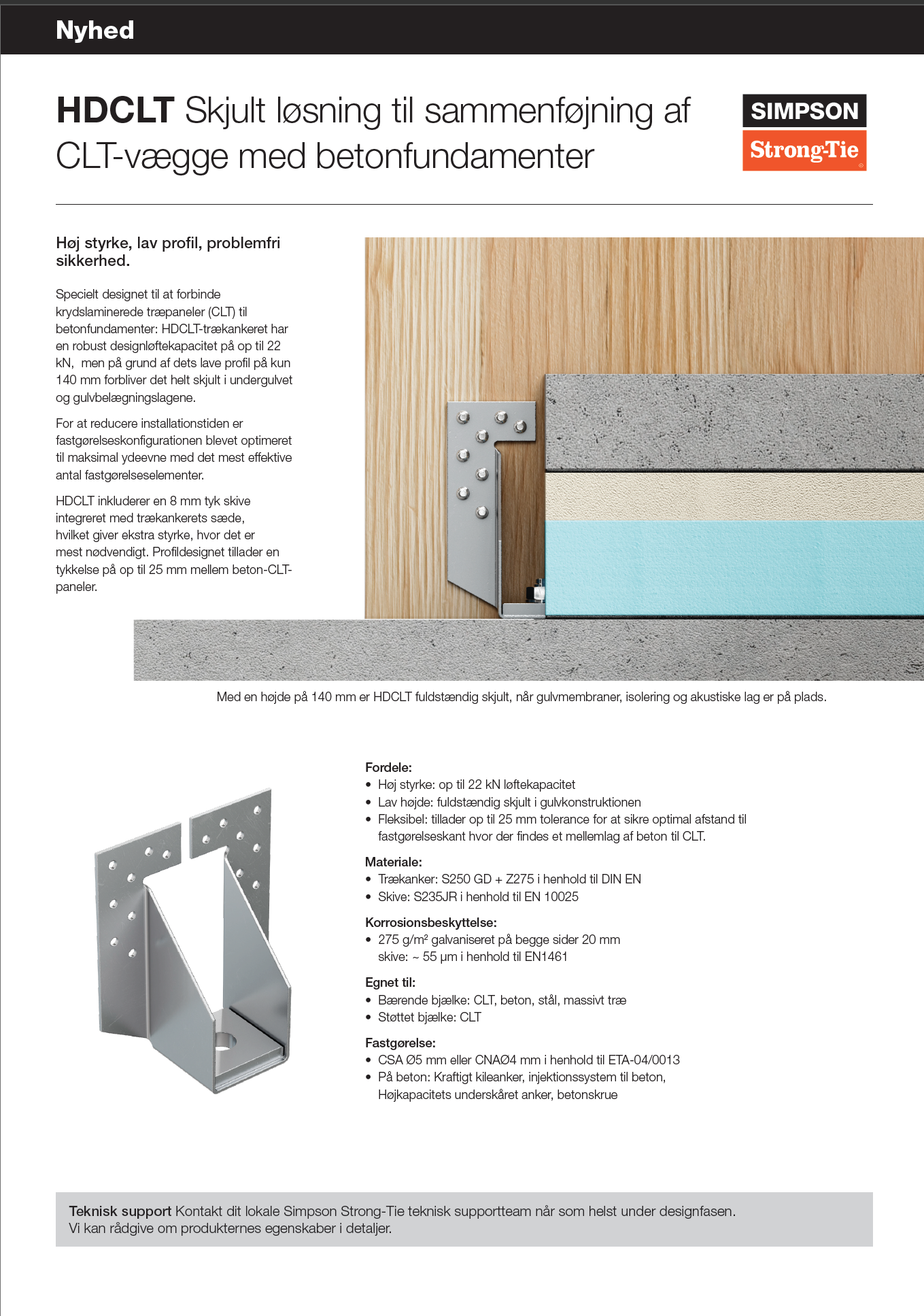

HDCLT
Skjult løsning til sammenføjning af CLT-vægge med betonfundamenter
Høj styrke, lav profil, problemfri sikkerhed.
Specielt designet til at forbinde CLT til betonfundamenter: HDCLT-trækankeret har en stor bæreevne på op til 22 kN, men på grund af dets lave profil på kun 140 mm forbliver det helt skjult i undergulvet og gulvbelægningslagene. For at reducere installationstiden er fastgørelseskonfigurationen blevet optimeret til maksimal ydeevne med det mest effektive antal fastgørelseselementer. HDCLT inkluderer en 8 mm tyk skive integreret med trækankerets sæde, hvilket giver ekstra styrke, hvor det er mest nødvendigt. Profildesignet tillader en tykkelse på op til 25 mm mellem beton-CLT-paneler.
CE mærket
Aftalegrundlag
Ny
Varmforzinket stål Z275
Anvendelsesklasse 2
Indoor
Produktinformationer
Billeder
Egenskaber
Applikationer
Teknisk data
Dimensioner
Dimensioner
| Reference | Mål | ||||||
|---|---|---|---|---|---|---|---|
| Dimensioner[mm] | Flig A | Flig B | Andre | ||||
| A[mm] | B[mm] | C[mm] | t[mm] | Rund | Rund | Vægt[kg] | |
| Ø5[mm] | Ø18[mm] | ||||||
| HDCLT140 | 137 | 60 | 119 | 2 | 16 | 1 | 0.48 |
Regningsmæssig bæreevne bæreevner
Dimensioner
| Reference | Holdowns capacity | ||||
|---|---|---|---|---|---|
| Karakteristisk bæreevne | |||||
| Karakteristisk bæreevne - C24 træ[kN] | |||||
| R₁,ₖ | |||||
| CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CSA5.0x40 | CSA 5.0x50 | |
| HDCLT140 | 7.6 | 10.1 | 12.6 | min(22.1; 24,2/kmod) | min(26.1; 24,2/kmod) |
| Med underlagsskive - US50/50/8 | ||||
| HDCLT140 | Søm/skruer i flange A: | CSA5,0x50 | CNA4,0x50 | |
| Rd (kN): | 20,5 | 8,5 | ||
| Anker i flange B: |
FM 753 evo M16-151/30 |
FM 753 3DG M16-151/30 |
AT-HP + LMAS M16 |
|
| Beton Option | 7 | 1 | 1 | |
| Effektiv sættedybde (hef) | 80 | 86 | 192 | |
| Min. betontykkelse (hmin) | 160 | 170 | 222 | |
| Karakteristisk indbyrdes afstand (Scr,N) | 240 | 258 | 576 | |
| Karakteristisk kantafstand (Ccr,N) | 120 | 120 | 288 | |
| Bæreevne NRd (kN) | 23,5 | 23,3 | 51 | |
Ikke-revnet beton C20/25
Ingen armering mod flækning
kmod = 1,1
Anvendelsesklasse 2
