ABCLT
Lavprofilet vinkelbeslag til CLT

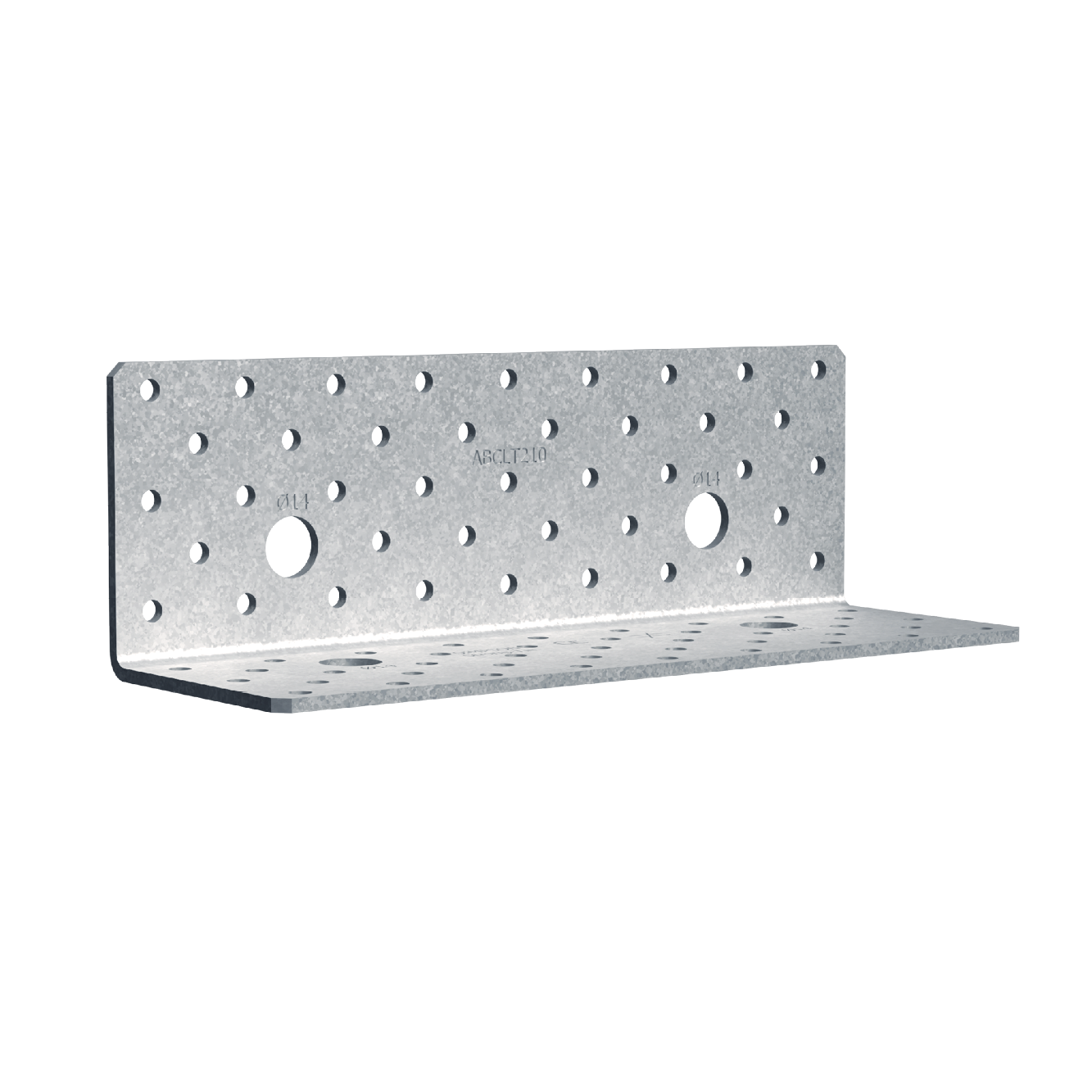

ABCLT er et lavprofilet vinkelbeslag, der er beregnet til CLT-anvendelse.

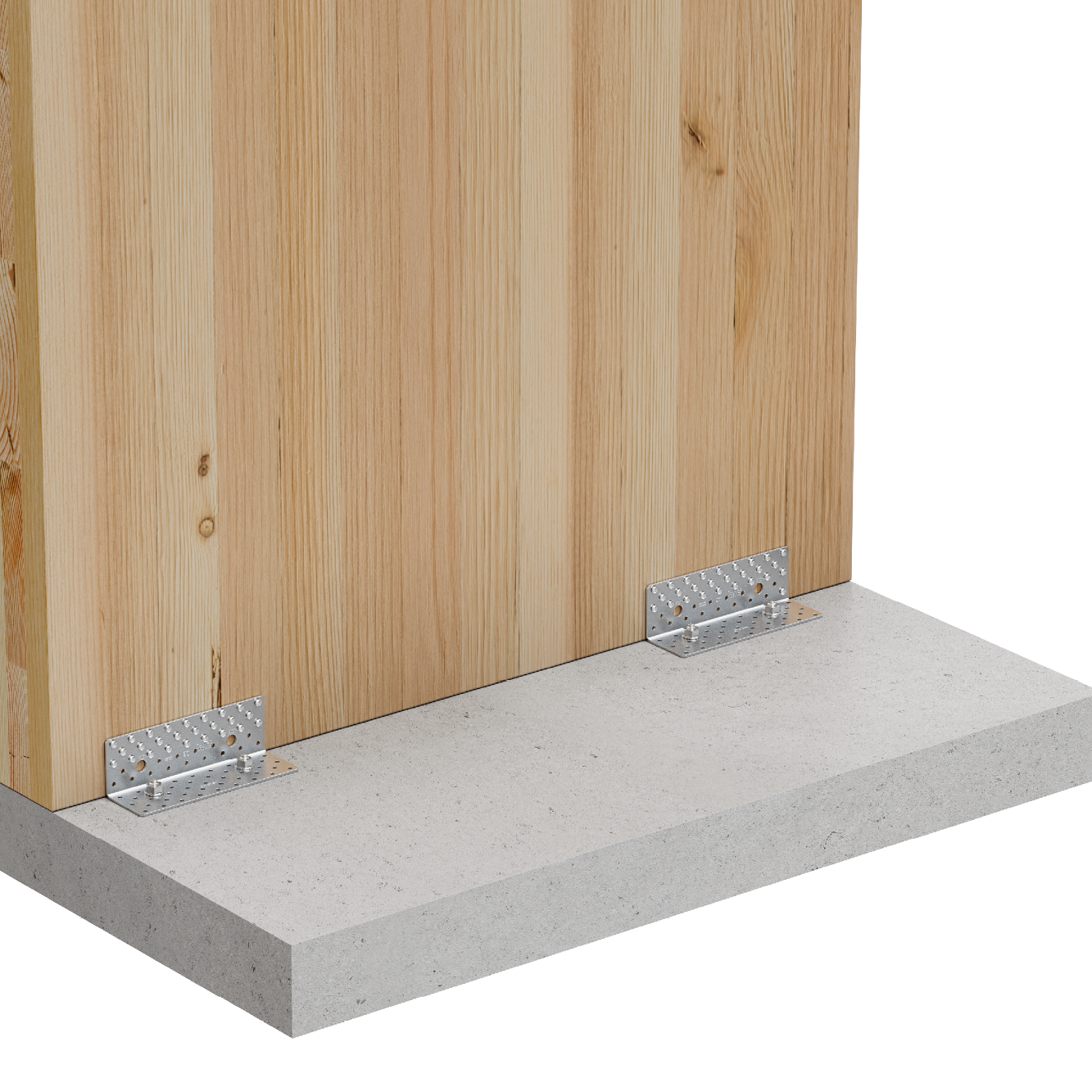

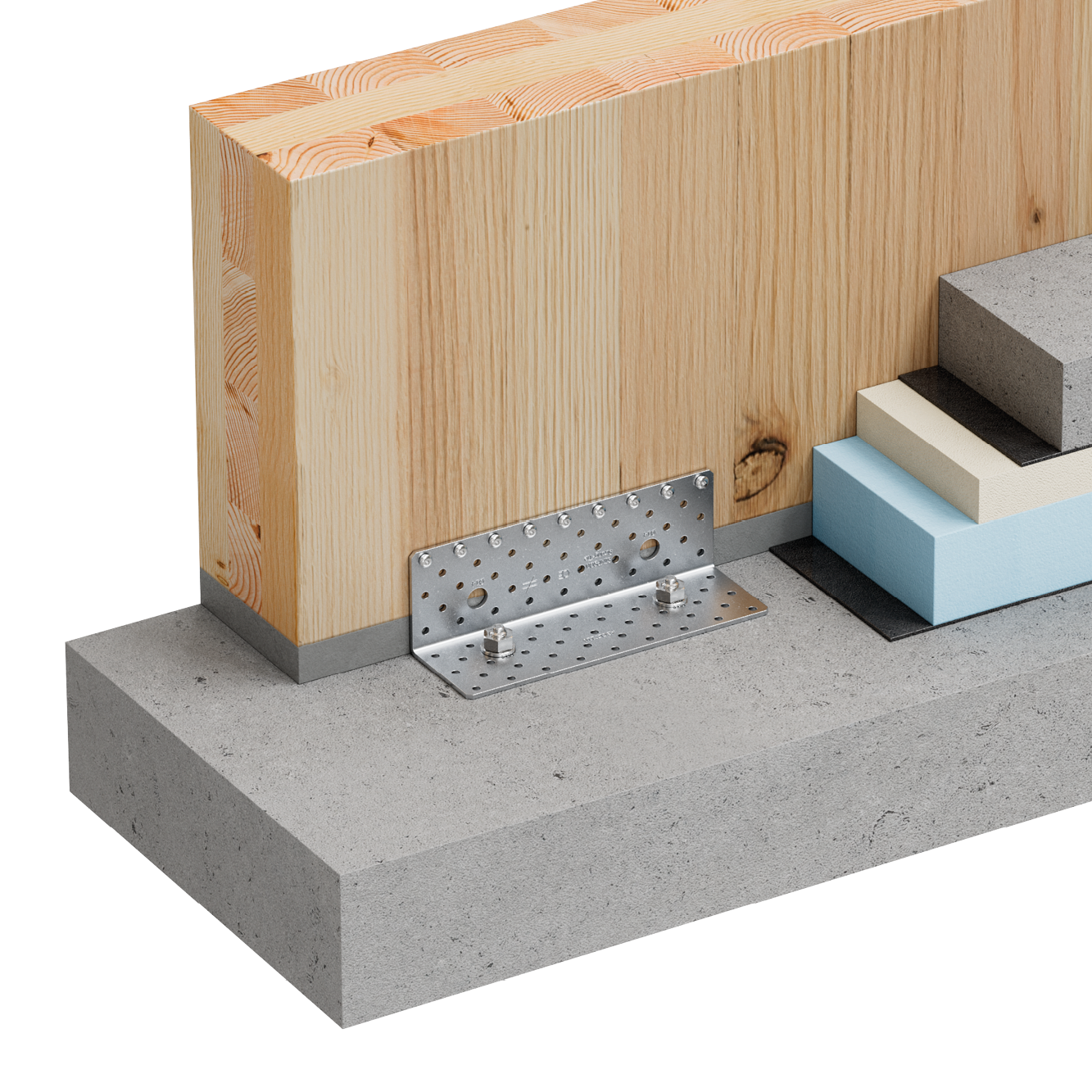

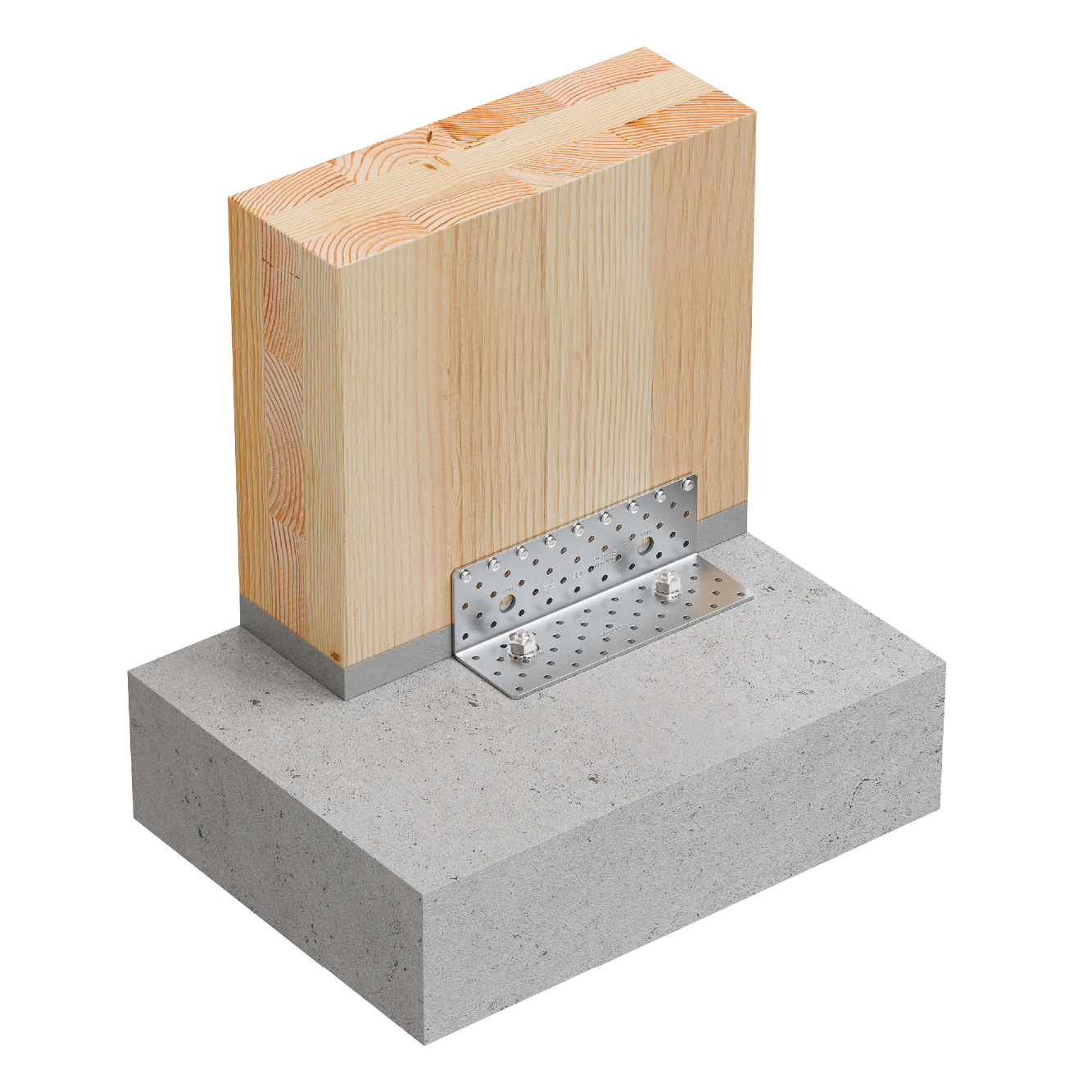

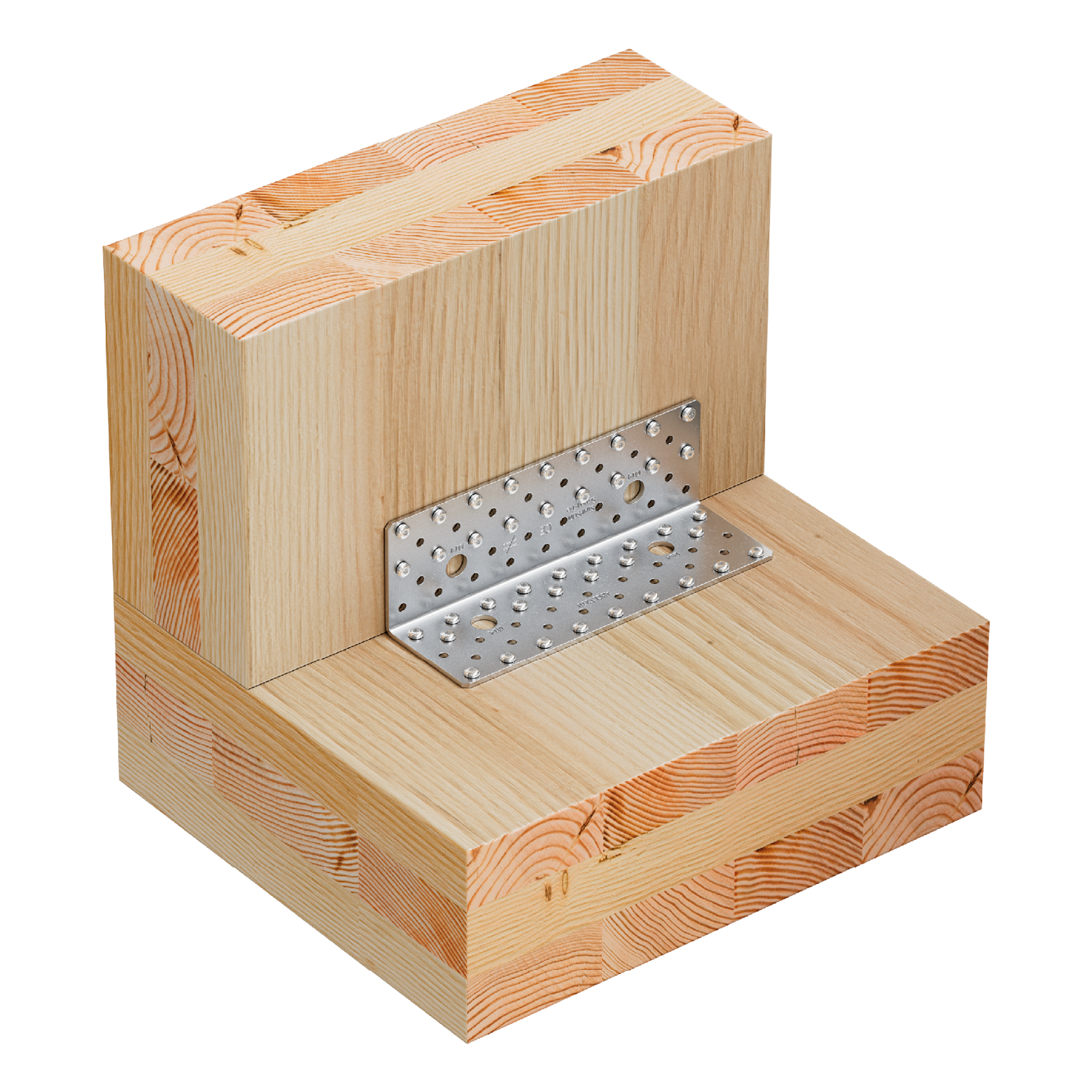

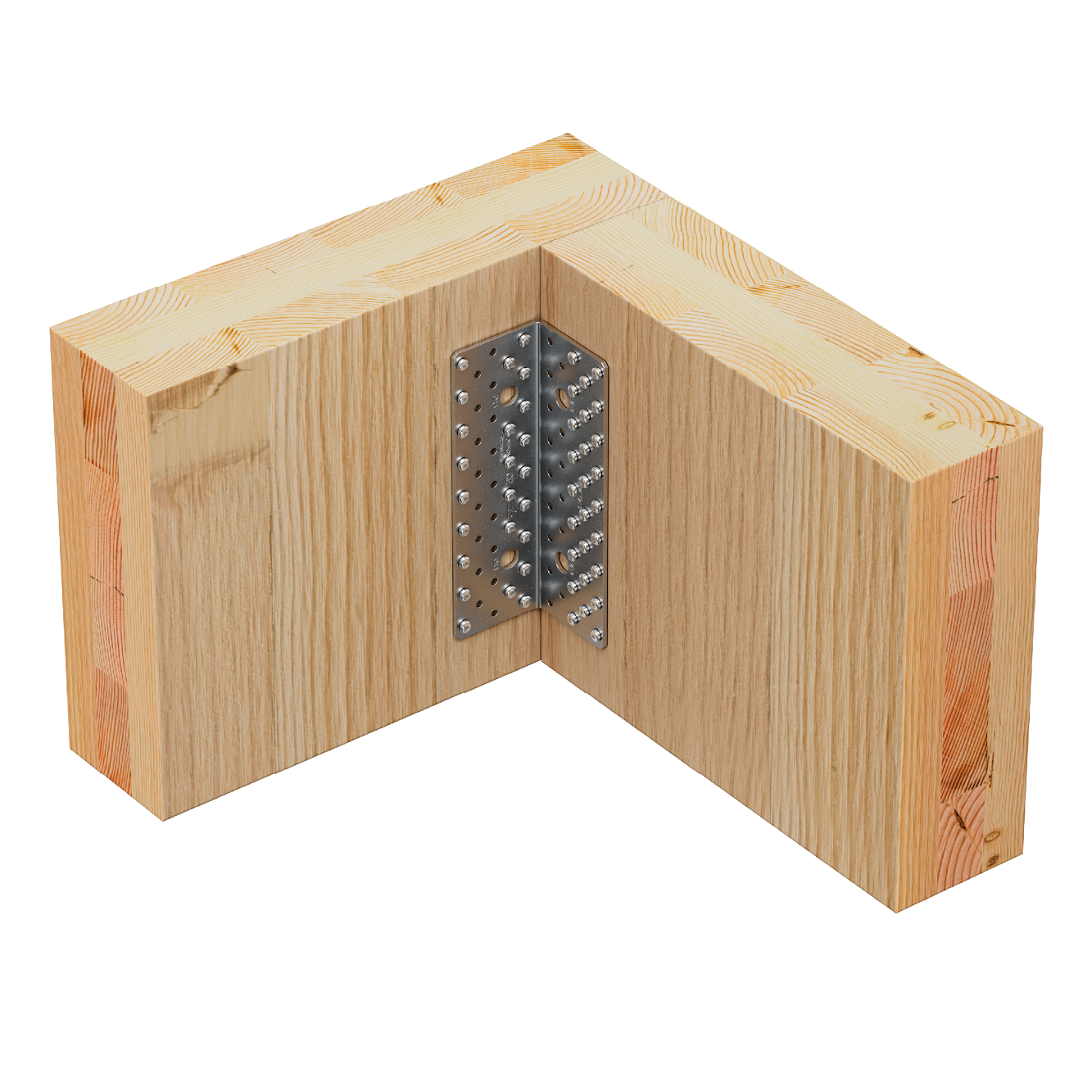

Det kan modstå store forskydningsbelastninger i en lille højde, hvilket gør det muligt at skjule det i gulvlagene. Det kan bruges til CLT-CLT forbindelser, men også til CLT-beton forbindelser.

CE mærket

Aftalegrundlag

Ny

Anvendelsesklasse 2

Varmforzinket stål Z275
EPD
Produktinformationer
Egenskaber
Materiale
- Galvaniseret stål
- S250GD+Z275 i henhold til EN 10346
Fordele
- Perfekt til CLT-bygninger
- Alsidig: kan bruges på træ- og betonunderlag

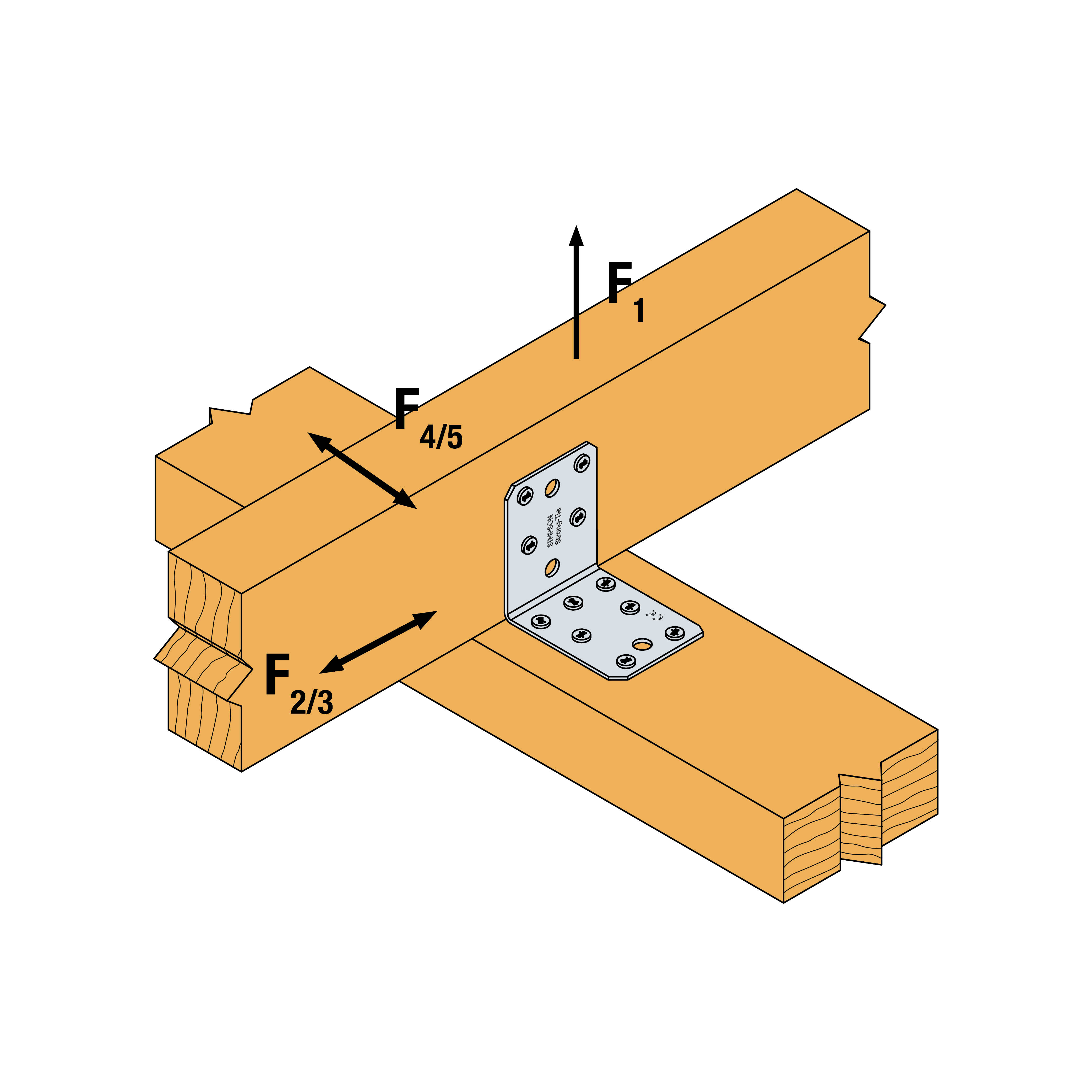

- Overlegen ydeevne for forskydningslast (F2/F3) og lodret last (F1)
- Lav profil
Applikationer
Velegnet til
- CLT, beton, stål osv.
Anvendelsesområde
-
CLT-paneler
Teknisk data
Andre tekniske data
Andre belastningsretninger og styrker er tilgængelige. Kontakt din lokale tekniske afdeling for yderligere information.

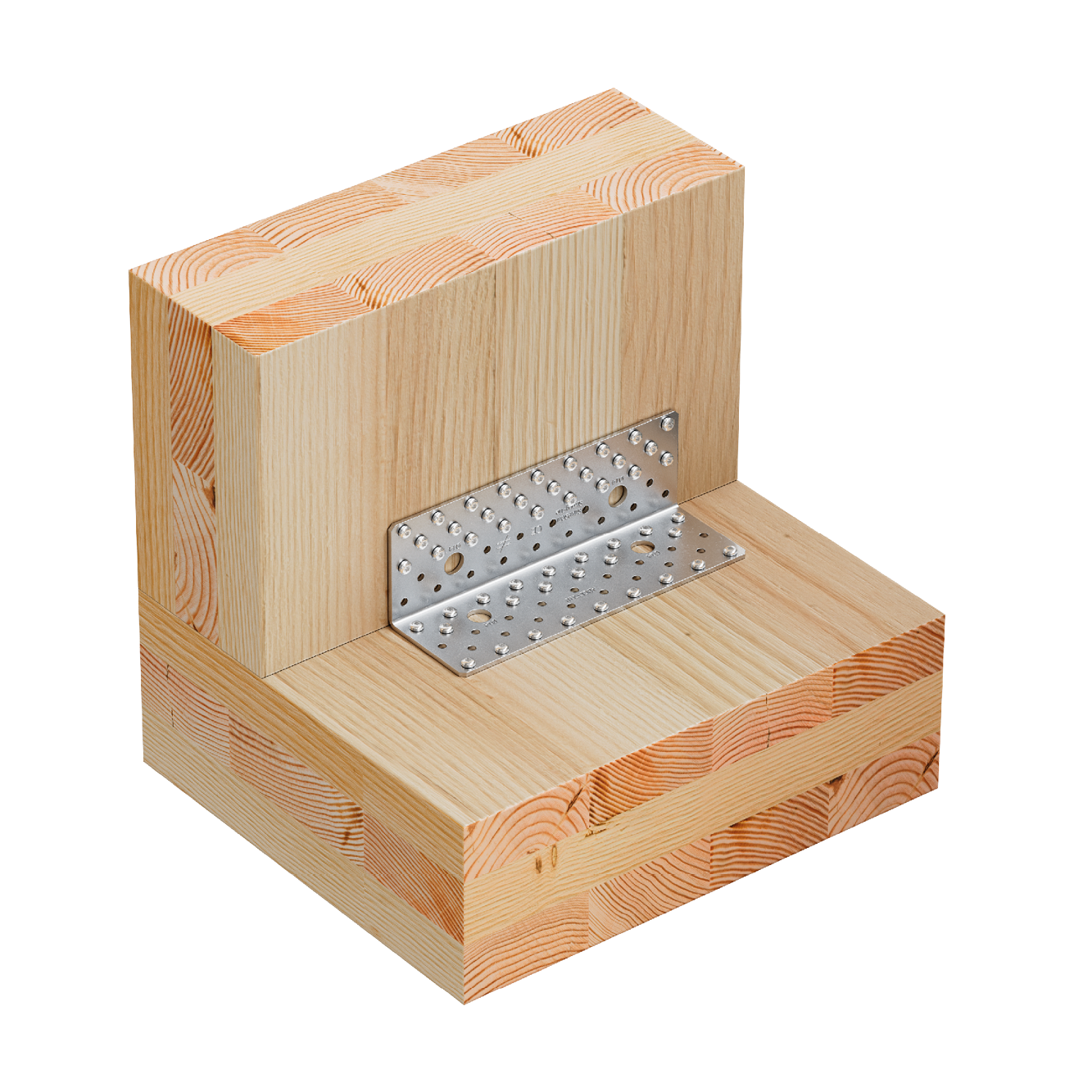

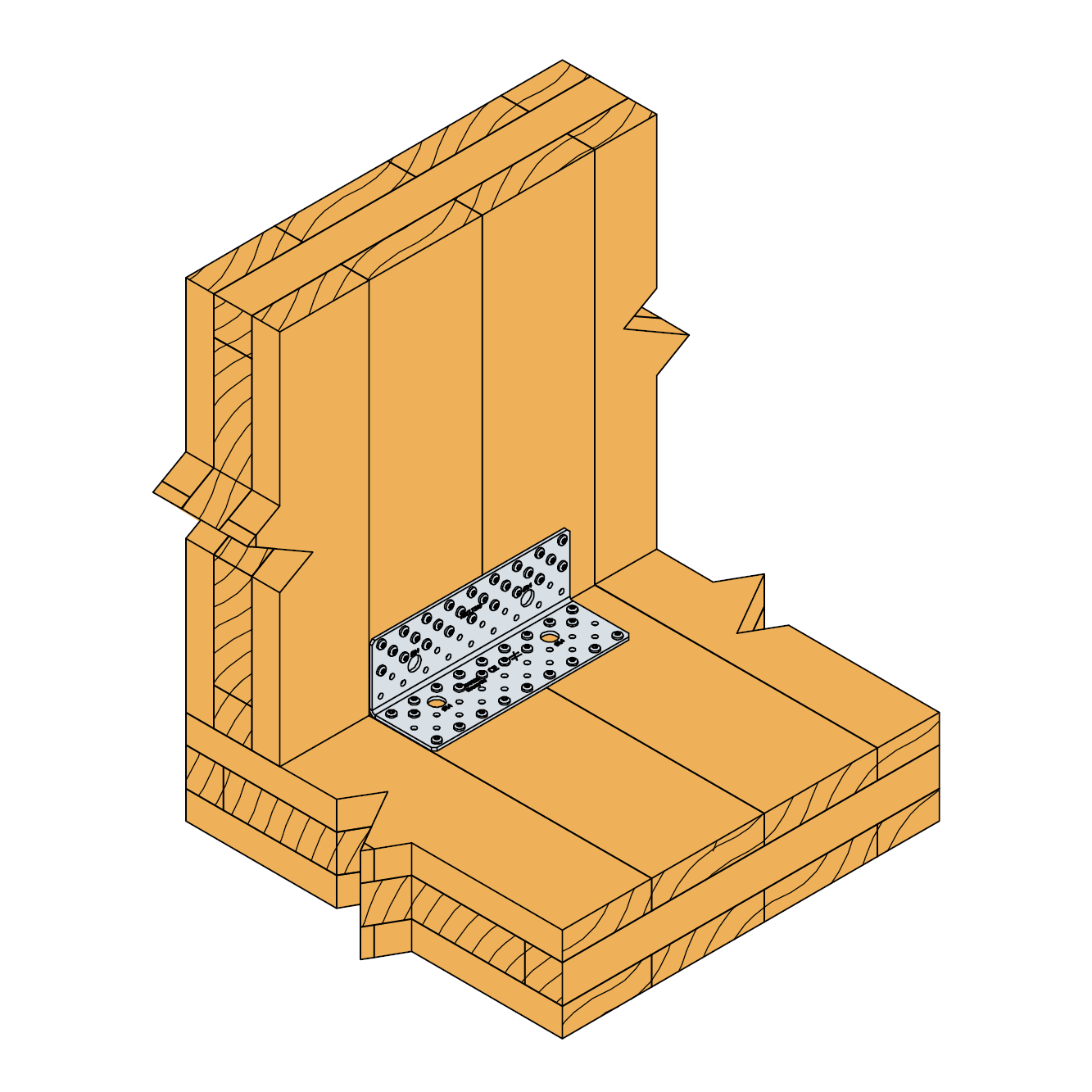

Karakteristisk bæreevne - CLT-CLT - 1 beslag - Udsømningsmønster 1
| Reference | Vinkelbeslagets bæreevne | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Karakteristisk bæreevne - CLT-CLT - Udsømningsmønster 1 | ||||||||||||||||||||||
| Karakteristisk bæreevne - CLT - 1 beslag[kN] | Udsømning | |||||||||||||||||||||
| R₁,ₖ | R₂,ₖ=R₃,ₖ | R4,k | R5,k | Flig B | Flig A | |||||||||||||||||
| CNA4.0x35 | CNA 4.0x40 | CNA 4,0x50 | CNA 4,0x60 | CSA5.0x35 | CSA 5.0x40 | CSA 5.0x50 | CNA4.0x35 | CNA 4.0x40 | CNA 4,0x50 | CNA 4,0x60 | CSA5.0x35 | CSA 5.0x40 | CSA 5.0x50 | CNA 4,0x50 | CNA 4,0x60 | CSA 5.0x50 | CNA 4,0x50 | CNA 4,0x60 | CSA 5.0x50 | Antal | Antal | |
| ABCLT210 | - | - | - | - | 17.7 | 20.7 | 26.9 | 30.4 | 33.9 | 40.6 | 43.2 | 36.4 | 41.2 | 48.2 | 31.5 | 31.5 | 31.5 | 8.3 | 10.5 | 15,7/kmod | 24.0 | 26.0 |

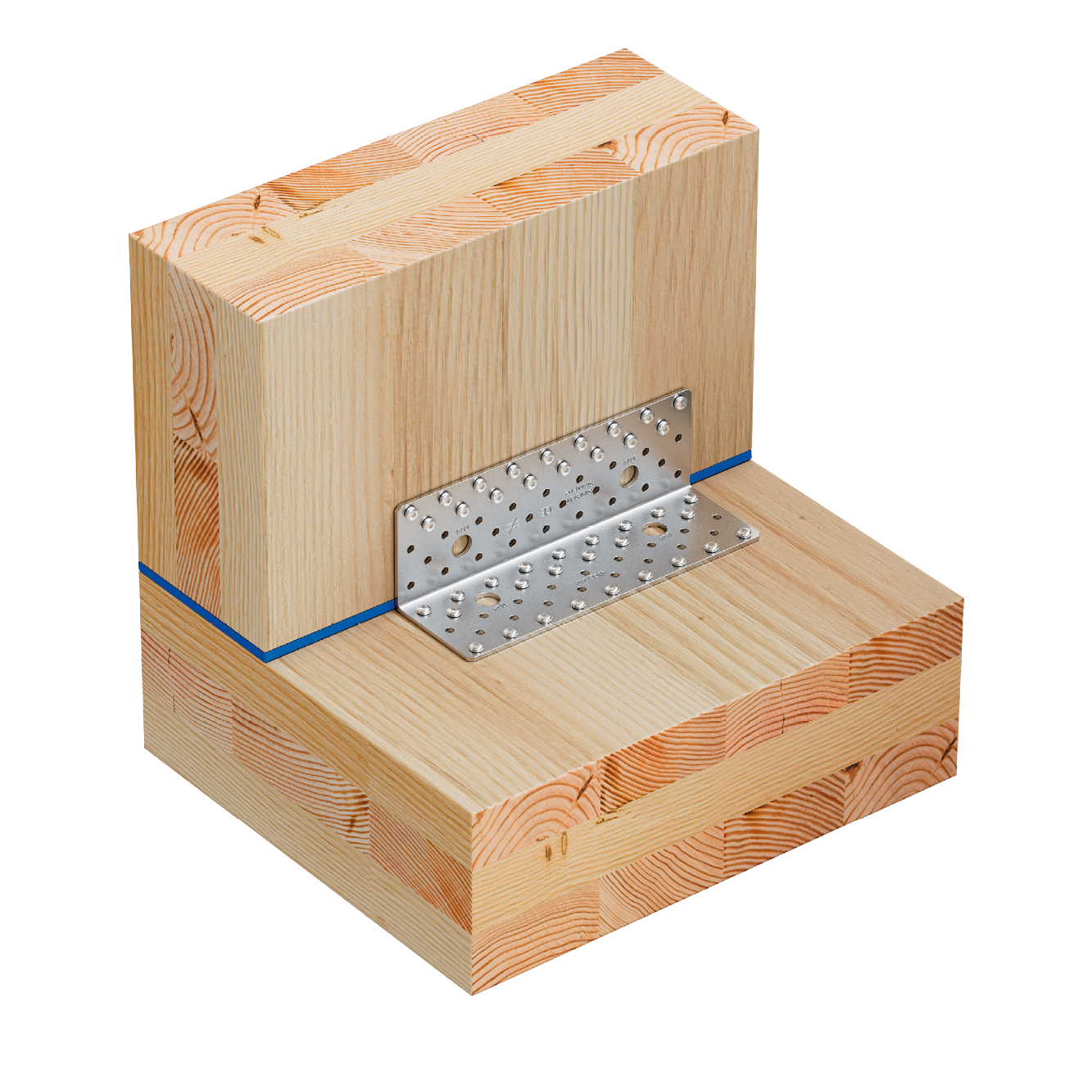

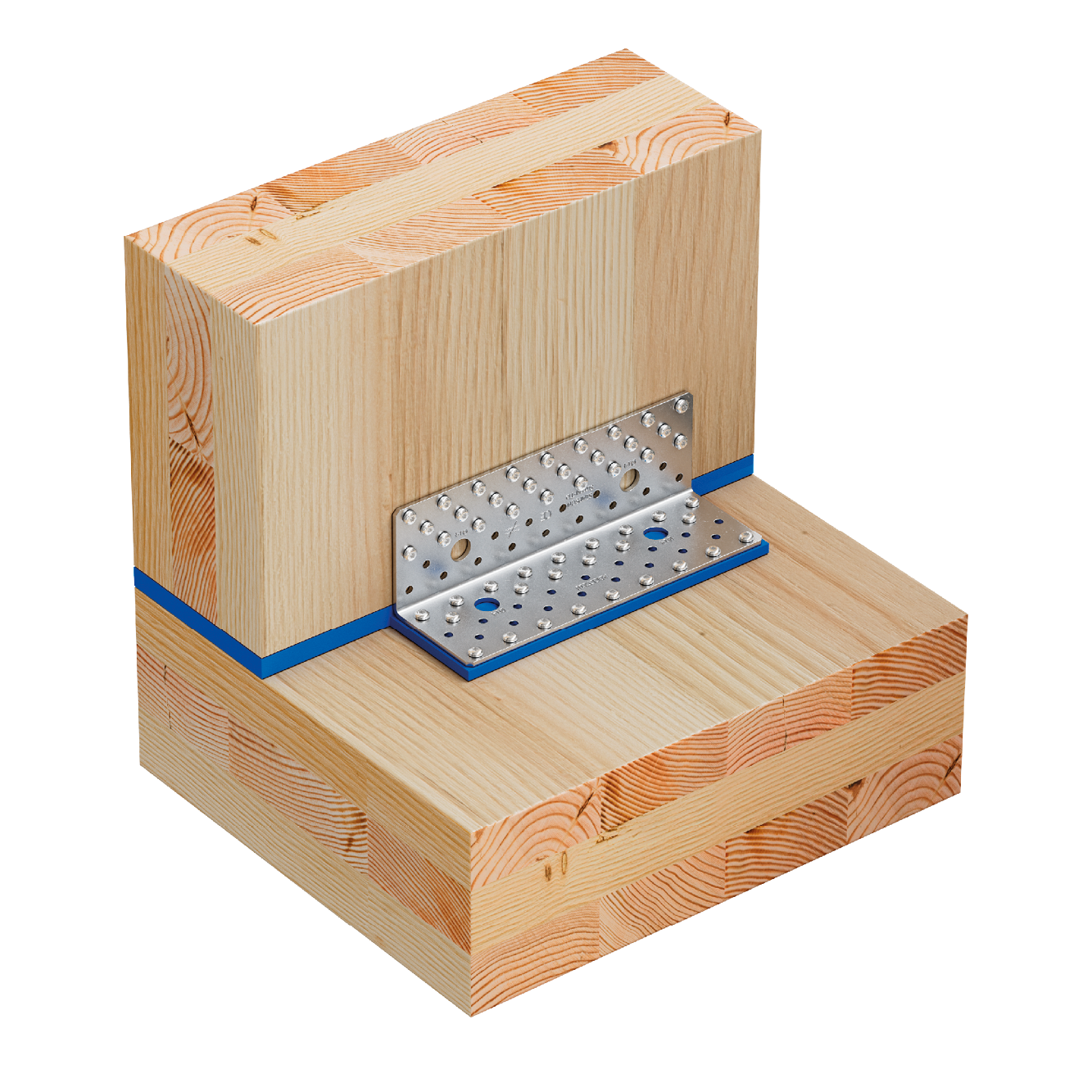

Karakteristisk bæreevne - CLT-CLT - 1 beslag - Udsømningsmønster 1 med SIT
| Reference | Vinkelbeslagets bæreevne | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Karakteristisk bæreevne - CLT-CLT - Udsømningsmønster 1 med SIT | ||||||||||||||||
| Karakteristisk bæreevne - CLT - 1 beslag[kN] | Udsømning | |||||||||||||||
| R₂,ₖ=R₃,ₖ | R₁,ₖ | Flig A | Flig B | |||||||||||||
| CNA4.0x35 | CNA 4.0x40 | CNA 4,0x50 | CNA 4,0x60 | CSA5.0x35 | CSA 5.0x40 | CSA 5.0x50 | CNA4.0x35 | CNA 4.0x40 | CNA 4,0x50 | CNA 4,0x60 | CSA5.0x35 | CSA 5.0x40 | CSA 5.0x50 | Antal | Antal | |
| ABCLT210 | 23.5 | 26.2 | 31.4 | 33.4 | 28.2 | 31.8 | 37.2 | - | - | - | - | 15 | 17.6 | 22.7 | 26.0 | 24.0 |
Karakteristisk bæreevne - CLT-CLT - 1 beslag - Udsømningsmønster 2
| Reference | Vinkelbeslagets bæreevne | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Karakteristisk bæreevne - CLT-CLT - Udsømningsmønster 2 | ||||||||||||||||
| Udsømning | Karakteristisk bæreevne - CLT - 1 beslag[kN] | |||||||||||||||
| Flig A | Flig B | R₂,ₖ=R₃,ₖ | R₁,ₖ | |||||||||||||
| Antal | Antal | CNA4.0x35[kN] | CNA 4.0x40[kN] | CNA 4,0x50[kN] | CNA 4,0x60[kN] | CSA5.0x35[kN] | CSA 5.0x40[kN] | CSA 5.0x50[kN] | CNA4.0x35[kN] | CNA 4.0x40[kN] | CNA 4,0x50[kN] | CNA 4,0x60[kN] | CSA5.0x35[kN] | CSA 5.0x40[kN] | CSA 5.0x50[kN] | |
| ABCLT210 | 18 (9) | 18.0 | 21.8 | 24.2 | 29.1 | 30.9 | 26.1 | 29.5 | 34.5 | 4.4 | 5.3 | 7.1 | 8.9 | 15.2 | 17.8 | 23 |
Karakteristisk bæreevne - CLT-CLT - 1 beslag - Udsømningsmønster 3 med SIT
| Reference | Vinkelbeslagets bæreevne | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Karakteristisk bæreevne - CLT-CLT - Udsømningsmønster 3 med SIT | ||||||||||||||||
| Karakteristisk bæreevne - CLT - 1 beslag[kN] | Udsømning | |||||||||||||||
| R₁,ₖ | R₂,ₖ=R₃,ₖ | Flig A | Flig B | |||||||||||||
| CNA4.0x35[kN] | CNA 4.0x40[kN] | CNA 4,0x50[kN] | CNA 4,0x60[kN] | CSA5.0x35[kN] | CSA 5.0x40[kN] | CSA 5.0x50[kN] | CNA4.0x35[kN] | CNA 4.0x40[kN] | CNA 4,0x50[kN] | CNA 4,0x60[kN] | CSA5.0x35[kN] | CSA 5.0x40[kN] | CSA 5.0x50[kN] | Antal | Antal | |
| ABCLT210 | 4.3 | 5.3 | 7 | 8.7 | 15 | 17.6 | 22.7 | 19.5 | 21.7 | 26 | 27.7 | 23.3 | 26.4 | 30.8 | 17.0 | 24.0 |

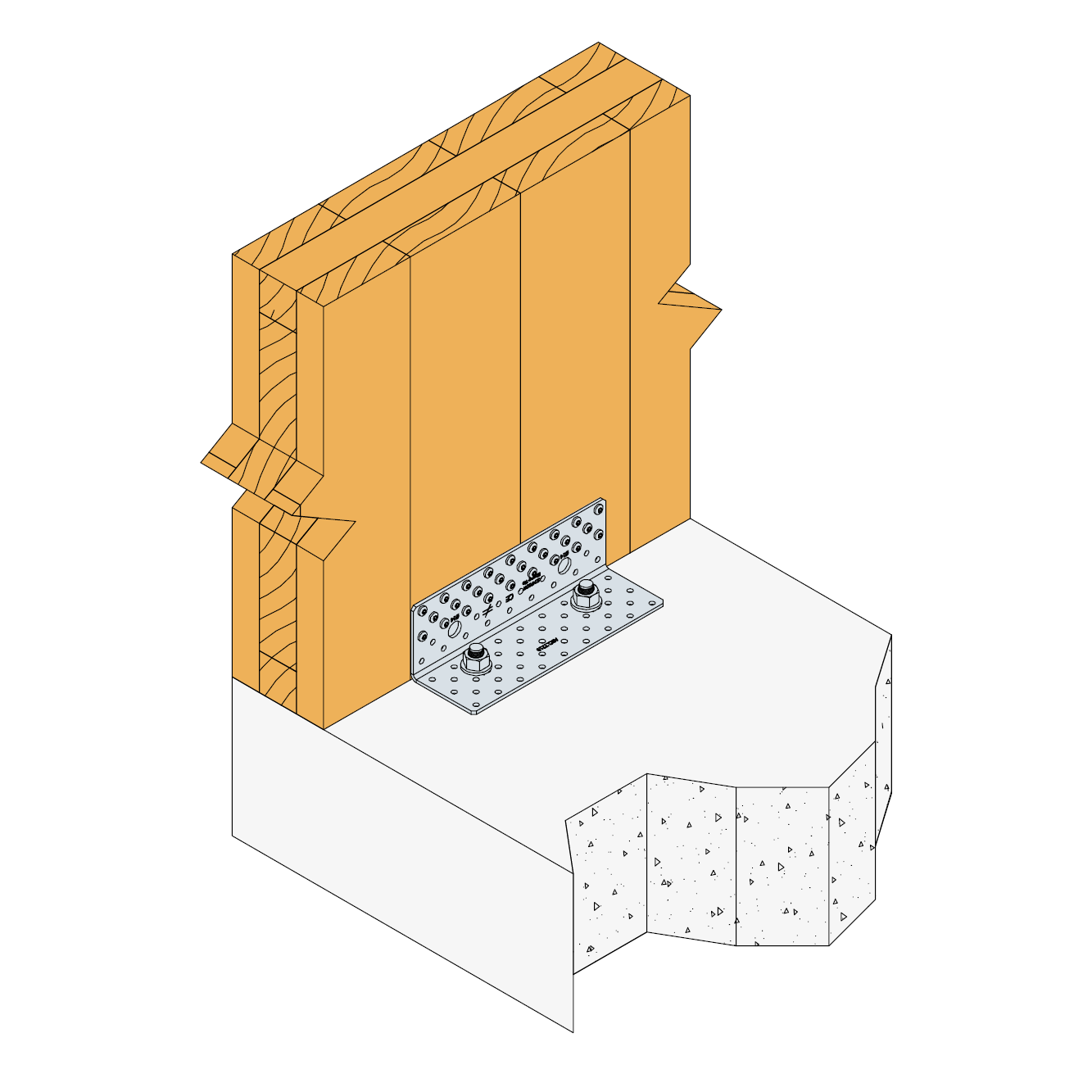

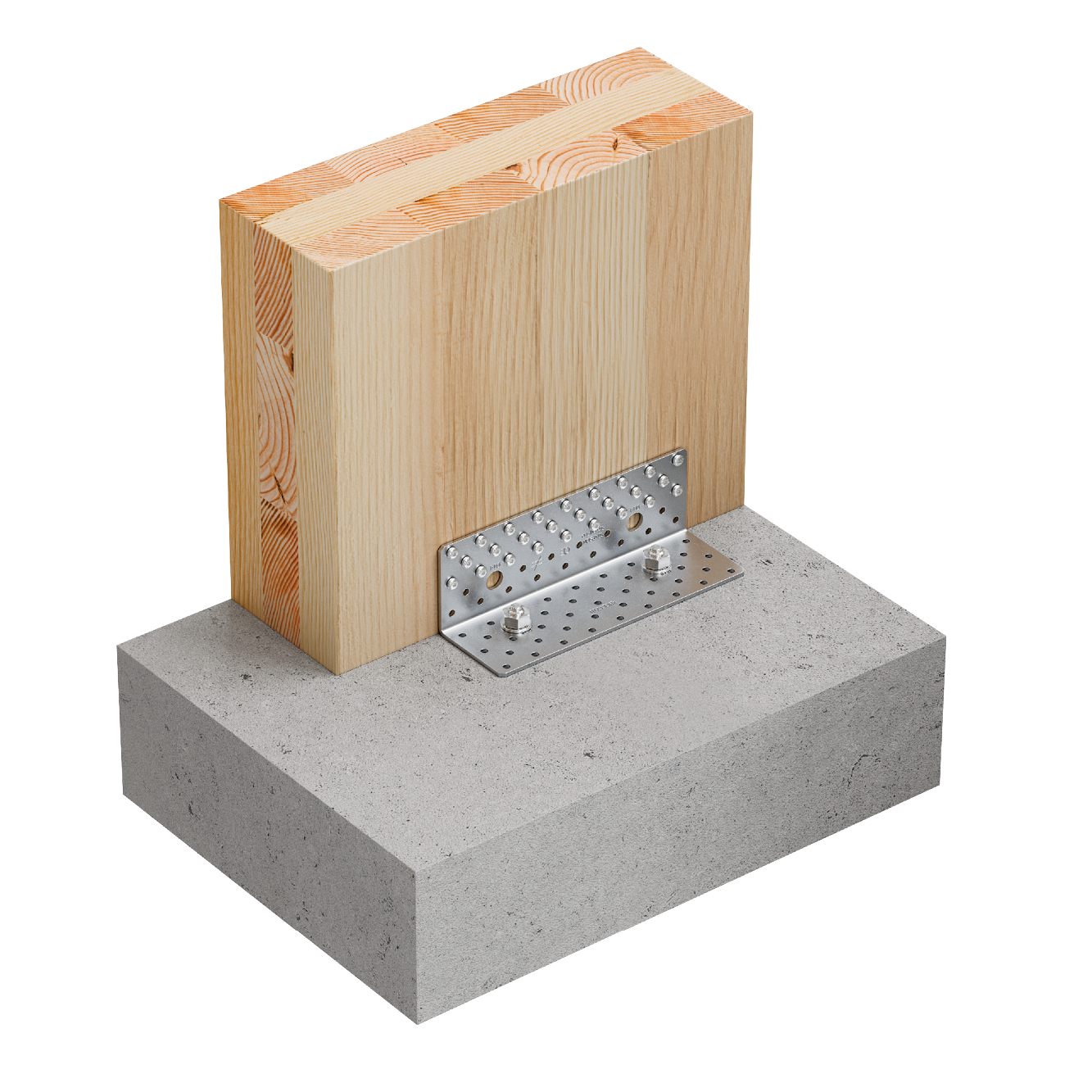

Karakteristisk bæreevne - CLT-beton - 1 beslag - Udsømningsmønster 4
| Reference | Vinkelbeslagets bæreevne | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Karakteristisk bæreevne - CLT-beton - Udsømningsmønster 4 | ||||||||||||||||||
| Udsømning | Karakteristisk bæreevne - CLT - 1 beslag[kN] | |||||||||||||||||
| Flig B | Flig A | R₁,ₖ | R₂,ₖ=R₃,ₖ | |||||||||||||||
| Antal | Type | Antal | Type | CNA4.0x35[kN] | CNA 4.0x40[kN] | CNA 4,0x50[kN] | CNA 4,0x60[kN] | CSA5.0x35[kN] | CSA 5.0x40[kN] | CSA 5.0x50[kN] | CNA4.0x35[kN] | CNA 4.0x40[kN] | CNA 4,0x50[kN] | CNA 4,0x60[kN] | CSA5.0x35[kN] | CSA 5.0x40[kN] | CSA 5.0x50[kN] | |
| ABCLT210 | 2.0 | M12 | 9.0 | CNA/CSA | - | - | - | - | 16.3 | 18.5 | 22 | 9.8 | 10.9 | 13.1 | 13.9 | 11.8 | 13.3 | 15.5 |
Forenklede karakteristiske bæreevner - CLT-beton - 1 beslag - Udsømningsmønster 5
| Reference | Vinkelbeslagets bæreevne | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Karakteristisk bæreevne - CLT-beton - Udsømningsmønster 5 | ||||||||||||||||||
| Udsømning | Karakteristisk bæreevne - CLT - 1 beslag[kN] | |||||||||||||||||
| Flig A | Flig B | R₁,ₖ | R₂,ₖ=R₃,ₖ | |||||||||||||||
| Antal | Type | Antal | Type | CNA4.0x35[kN] | CNA 4.0x40[kN] | CNA 4,0x50[kN] | CNA 4,0x60[kN] | CSA5.0x35[kN] | CSA 5.0x40[kN] | CSA 5.0x50[kN] | CNA4.0x35[kN] | CNA 4.0x40[kN] | CNA 4,0x50[kN] | CNA 4,0x60[kN] | CSA5.0x35[kN] | CSA 5.0x40[kN] | CSA 5.0x50[kN] | |
| ABCLT210 | 26 (17) | CNA/CSA | 2.0 | M12 | 20.6 | 23.8 | 29.8 | 33.5 | min(47.9;32.0/kmod) | 32.0/kmod | 32.0/kmod | 30.4 | 33.9 | 40.6 | 43.2 | 36.4 | 41.2 | 48.2 |
Karakteristiske bæreevner - CLT til beton - 1 beslag - Udsømningsmønster 7
| Reference | Vinkelbeslagets bæreevne | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Karakteristiske bæreevner - CLT-beton - udsømningsmønster 7 | |||||||||
| Karakteristisk bæreevne - CLT - 1 beslag[kN] | Udsømning | ||||||||
| R₁,ₖ | R2/3,k | Flig A | Flig B | ||||||
| CNA 4,0x50[kN] | CNA 4,0x60[kN] | CSA 5.0x50[kN] | CNA 4,0x50[kN] | CNA 4,0x60[kN] | CSA 5.0x50[kN] | Antal | Antal | Type | |
| ABCLT210 | - | - | 22 | 13.1 | 13.9 | 15.5 | 9.0 | 2.0 | M12 |
| R1 | R2/3 | |
|---|---|---|
| klat | - | 0,51 |
| kax | 0,67 | 0,06 |
Rbolt.lat.d ≥ Fi.d x klat
Rbolt.ax.d ≥ Fi.d x kax
Karakteristiske bæreevner - CLT-beton - 1 beslag - udsømningsmønster 10
| Reference | Vinkelbeslagets bæreevne | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Karakteristiske bæreevner - CLT-beton - udsømningsmønster 10 | ||||||||||||||||
| Udsømning | Karakteristisk bæreevne - CLT - 1 beslag[kN] | |||||||||||||||
| Flig B | Flig A | R₁,ₖ | R₂,ₖ=R₃,ₖ | R4,k | R5,k | |||||||||||
| Antal | Type | Antal | Type | CNA 4,0x50[kN] | CNA 4,0x60[kN] | CSA 5.0x50[kN] | CNA 4,0x50[kN] | CNA 4,0x60[kN] | CSA 5.0x50[kN] | CNA 4,0x50[kN] | CNA 4,0x60[kN] | CSA 5.0x50[kN] | CNA 4,0x50[kN] | CNA 4,0x60[kN] | CSA 5.0x50[kN] | |
| ABCLT210 | 2.0 | M12 | 17.0 | - | min(29,8 ; 32/kmod) | min(33,5 ; 32/kmod) | min(43;32.0/kmod) | 26 | 27.7 | 30.8 | 31.5 | 31.5 | 31.5 | 5.1 | 6.3 | min(16,5 ; 11,1/kmod) |
| R1 | R2/3 | R4 | R5 | |
| klat | - | 0,51 | 0,5 | 0,5 |
| kax | 0,67 | 0,06 | - | 2 |
Rbolt.lat.d ≥ Fi.d x klat
Rbolt.ax.d ≥ Fi.d x kax
Installation
Installation
Fastgørelse
På CLT:
- CNA-kamsøm og CSA-beslagskruer
På beton:
- Mekanisk forankring: FM 753 evo M12
- Kemisk forankring: AT-HP-resin + LMAS M12-150/35 gevindstang
Certificeringer
Europæisk teknisk vurdering (ETA)
product.doc.history.show
Environmental Product Declarations (EPD)
Downloads
CAD og BIM-bibliotek
2D
3D
3D Simplified
Nailing Pattern
ABCLT210
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
