PPH

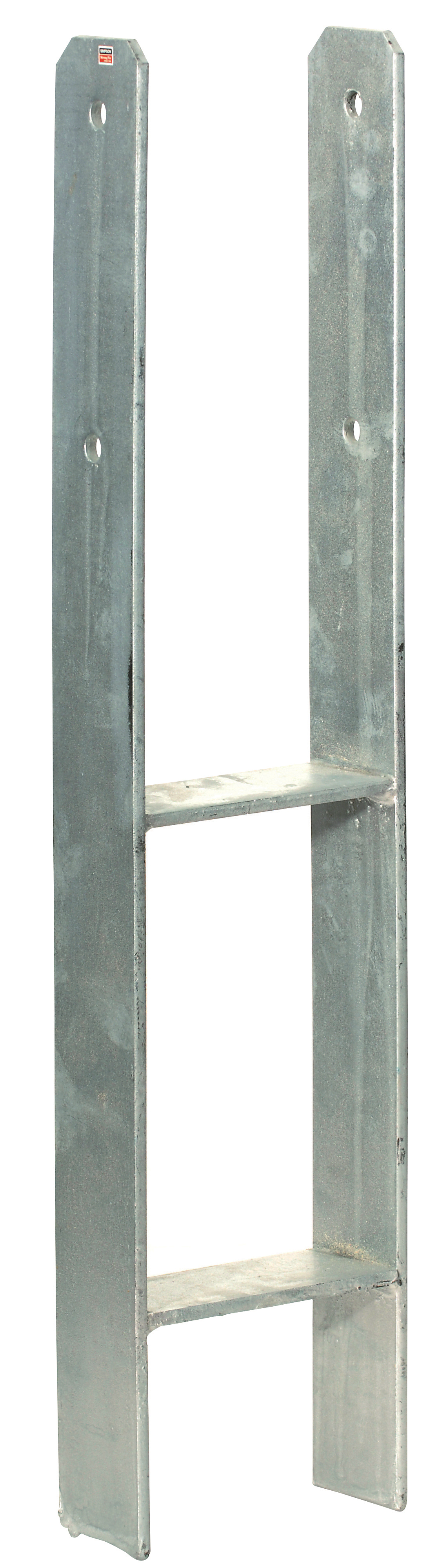

Søjlesko H

Søjlesko PPH er opsvejst af 6 mm plade.
Beslagene er forsynet med Ø11 mm boltehuller og derefter varmforzinket.
Typebetegnelse angiver B = bredden af stolpen.



Til ikke-bærende konstruktioner.

Produktinformationer

Billeder

Egenskaber

Materiale

  • S235JR. Beslagene varmforzinkes efter bearbejdning iht. EN/ISO1461 med zinklagtykkelse på typisk 55 μm

Fordele

  • Muliggør direkte installation i beton, uden brug af yderligere forbindelsesmidler

Applikationer

Samlinger

  • Træ-beton

Anvendelsesområder

  • Søjleskoen anvendes som sko for stolper i mindre hegn og rækværk.

Teknisk data

Dimensioner

Dimensioner

Art. nr. DB nr. Mål [mm] Huller
A B C D Tykkelse Ø11
PPH90G5104692913006060064
PPH100G51046931013006060064
PPH120G51046831213006060064

Installation

Installation

Fastgørelse

  • Søjleskoen indstøbes i beton, således at bundpladen under stolpen er max. 50 mm over fundamentet. Stolpen monteres med M10 bolte.
