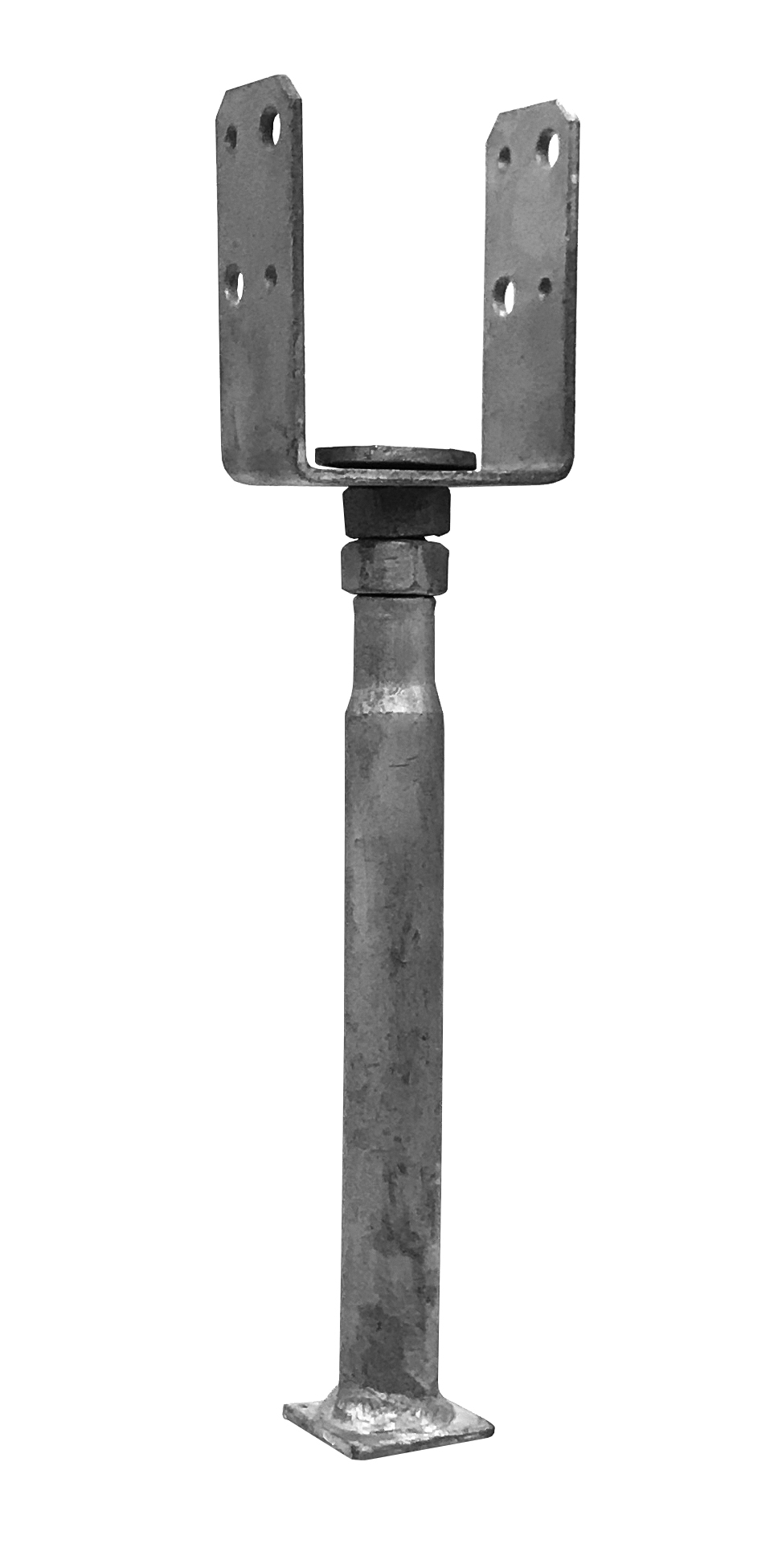

PDT

Søjlesko

PDT søjleskoene er variable i højden og anvendes til understøtning af træbjælker, hvor man har behov for justeringsmuligheder. PDT søjleskoene har en U-sko øverst.

Produktinformationer

Billeder

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S235JR i henhold til EN 10025
  • Korrosionsbeskyttelse:
    Beslagene varmforzinkes efter bearbejdning iht. EN ISO1461 med zinklagtykkelse på typisk 55 μm

Fordele

  • PDT søjleskoene er variable i højden

Applikationer

Fastgørelse

  • PDT søjleskoene har en U-sko øverst og kan f.eks. anvendes til terrassebjælker og mindre søjler

Teknisk data

Dimensioner

Dimensioner

Art. nr. DB nr. Dimensioner [mm] Huller, topplade
A B C D E F G t1 t2 Ø5 Ø9 Ø11
PDT48G-R17612334840854040245-400164444-
PDT71G-R17612447140854040245-400164444-
PDT98G-R17612489860854040255-4002044-42

Installation

Installation

Tekniske data

  • Justérbare både i højden og i bredden

Monteringsvejledning

  • Søjleskoene skal indstøbes i beton med en indstøbningsdybde på 205 mm
  • Samlingen på træ skal ske med CNA kamsøm eller CSA beslagskruer
