Bygningsbeslag

Søjlesko

PISB

Søjlesko

Søjleskoene anvendes til understøtning af træsøjler med bredder fra 80 mm og opefter.

Teknisk datablad

CE mærket

Aftalegrundlag

Varmgalvaniseret stål

EPD

Anvendelsesklasse 3

Outdoor

Produktinformationer

Billeder

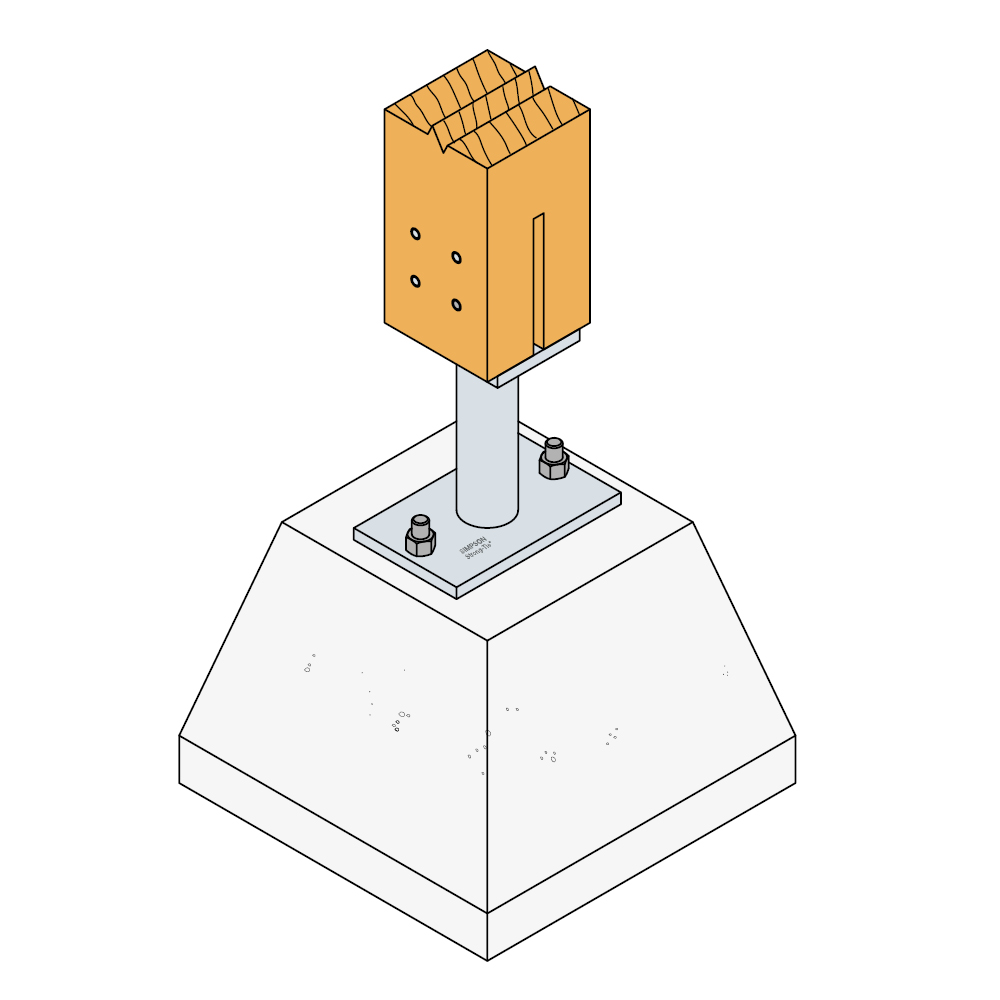

PISB inst. 1.jpg

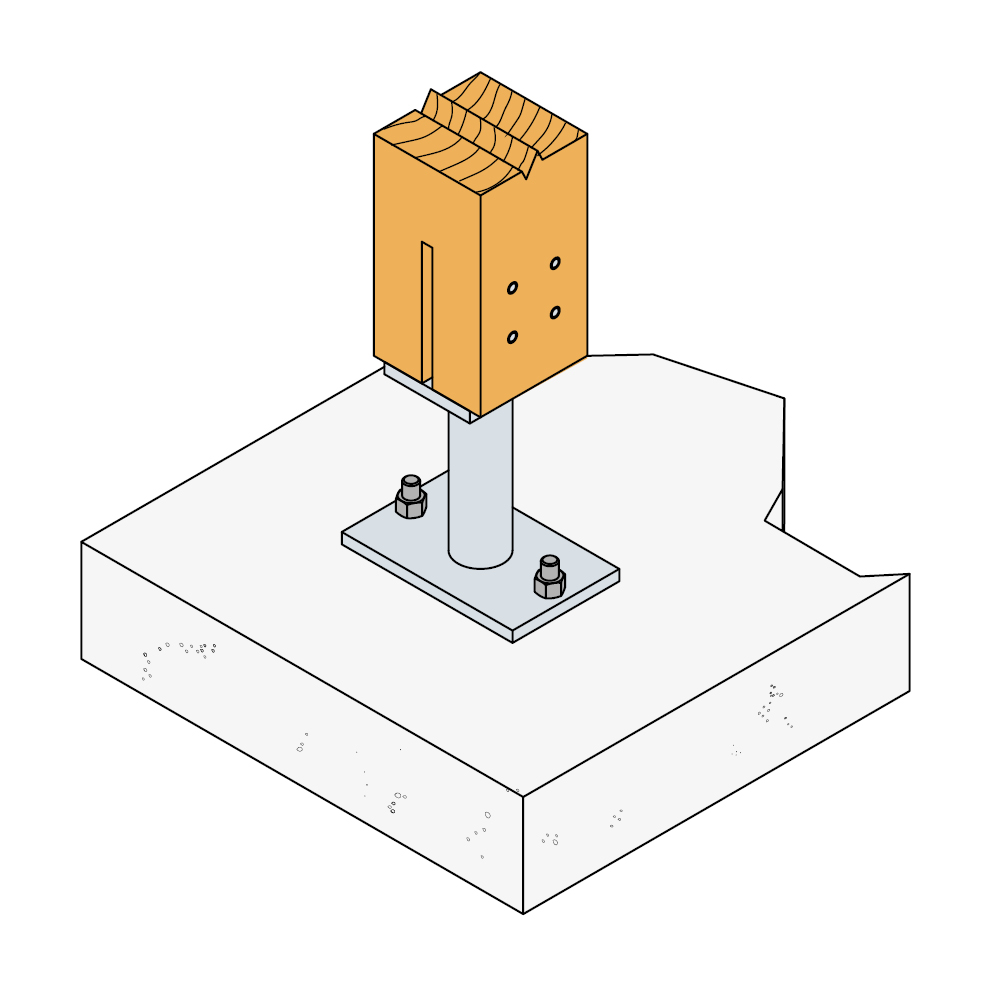

PISB inst. 2.jpg

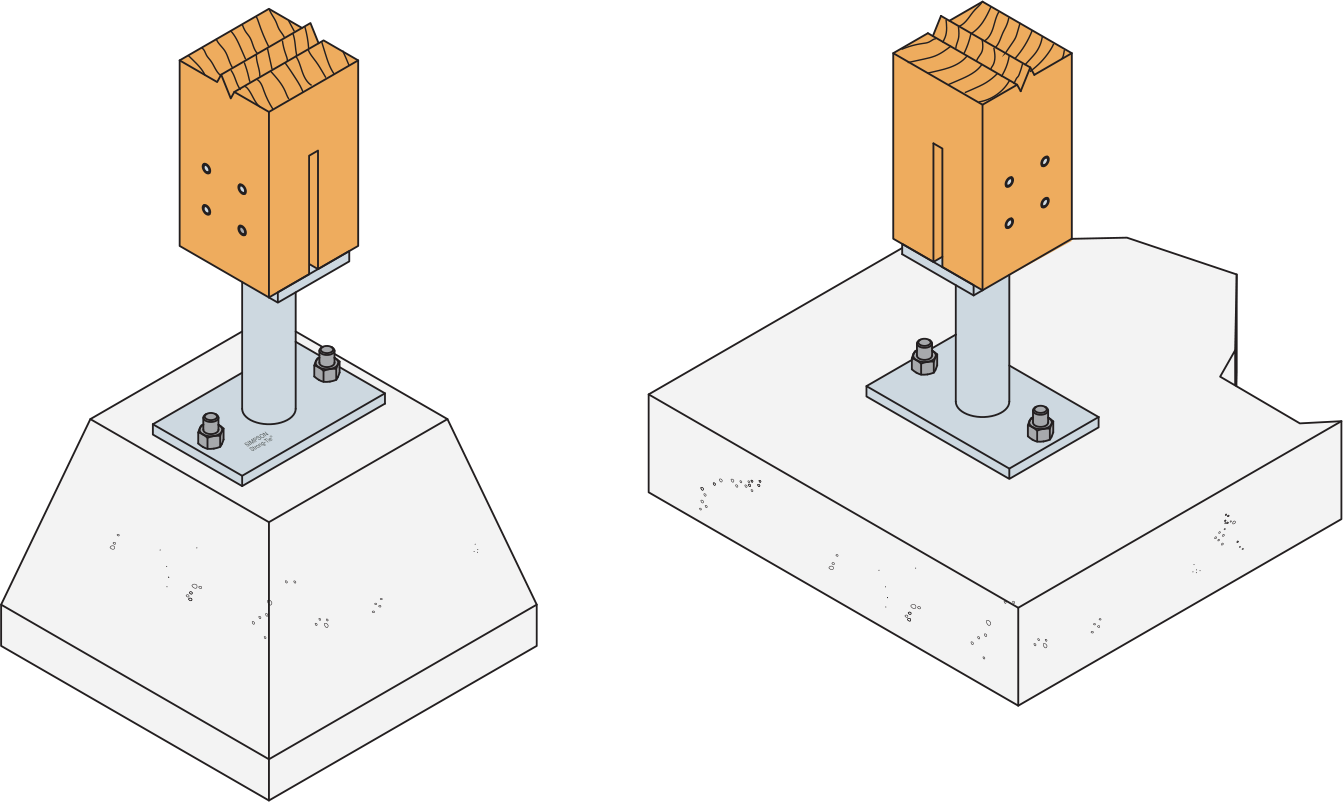

Samling af PISB

Egenskaber

Materiale

Stålkvalitet:
Stålplade: S235JR EN10025:2004
Korrosion:
Beslagene varmforzinkes efter bearbejdning iht. EN/ISO1461 med zinklagtykkelse på typisk 55 μm

Fordele

Søjleskoene kan optage tryk, træk og vandret last

Applikationer

Samlinger

Træ-søjle samlinger
Søjleskoens rør fastgøres til beton

Anvendelsesområder

Søjleskoen er beregnet til fastgørelse på beton

Teknisk data

Dimensioner

Dimensioner

Dimensioner

Reference	Mål
	Dimensioner[mm]										Huller, topplade	Huller, bundplade	Andre
	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	G[mm]	H[mm]	F[mm]	t₂[mm]	Rund	Rund	Antal pr. kasse	Vægt[kg]
	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	G[mm]	H[mm]	F[mm]	t₂[mm]	Ø8,5[mm]	Ø14[mm]	Antal pr. kasse	Vægt[kg]
PISB160G-B	100	80	110	160	100	168	42	70	8	10	4	2	5	2.9
PISB260G-B	100	80	110	260	100	168	42	70	8	10	4	2	4	3.7

Karakteristisk bæreevne

Dimensioner

Karakteristisk bæreevne

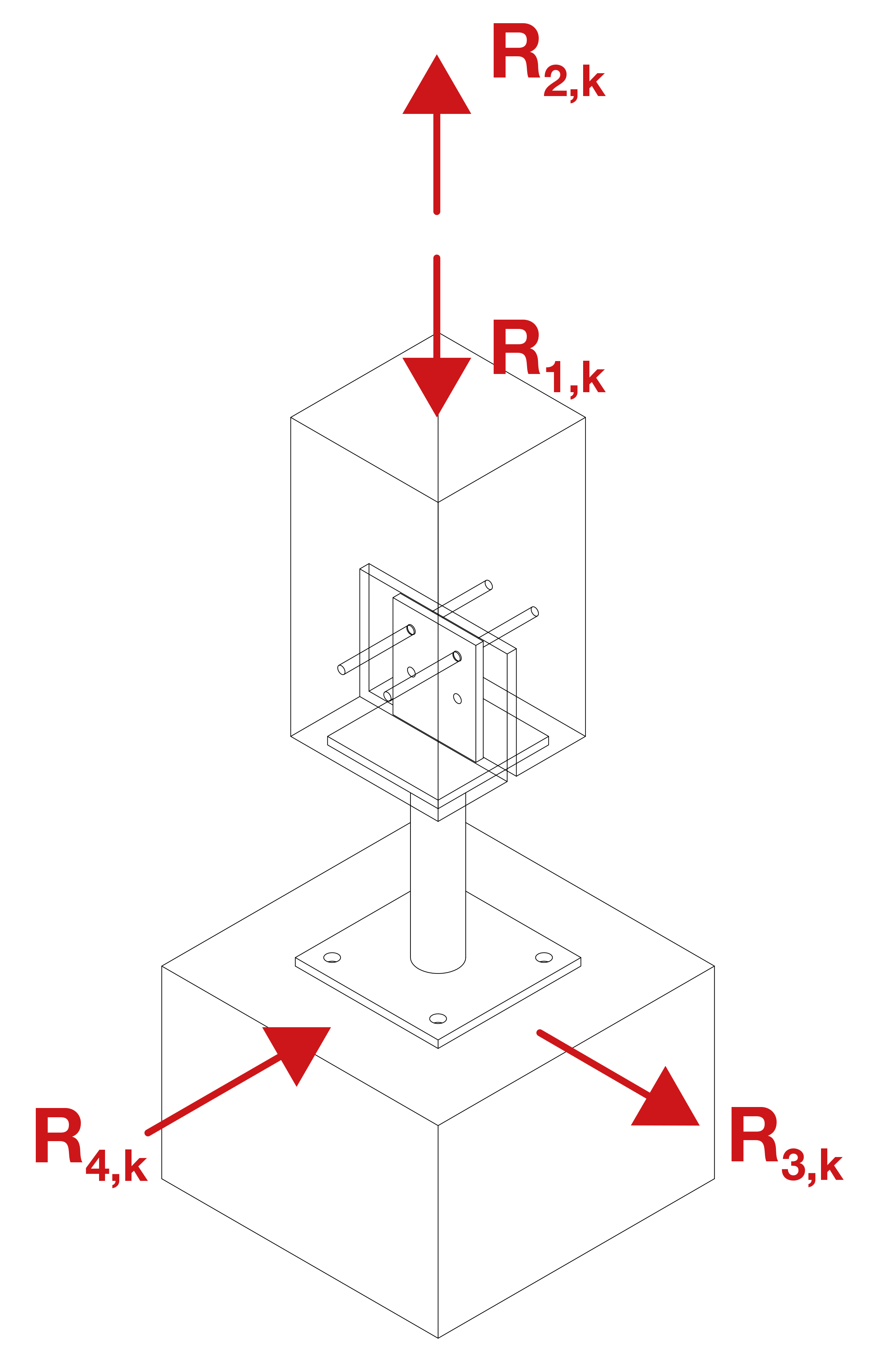

Reference	Stolpefodens bæreevne
	Karakteristisk bæreevne - Bjælke-betonsamling
	Udsømning				Karakteristisk bæreevne[kN]
	Søjle		Beton		R₁.ₖ	R₂,ₖ			R₃,ₖ[kN]			R4,k (2)[kN]
	Antal	Type	Antal	Type		Dorn længde[mm]			Dorn længde[mm]			Dorn længde[mm]
	Antal	Type	Antal	Type		80	100	120	80	100	120	80	100	120
PISB160G-B	4	Ø8	2.0	Ø12*	min (142.8 ; 110.8/kmod)	16	18.7	20.7	min (10.9 ; 5.6/kmod)	5.6/kmod	5.6/kmod	4.1	min (5.9 ; 5.1 /kmod)	min (7.9 ; 5.5 /kmod)
PISB260G-B	4	Ø8	2.0	Ø12*	min (142.8 ; 110.8/kmod)	16	18.7	20.7	min (10.9 ; 5.6/kmod)	5.6/kmod	5.6/kmod	4.1	min (5.9 ; 5.1 /kmod)	min (7.9 ; 5.5 /kmod)

b = træbredde [mm]

Kombineret last:

$\sum\frac{F_{i,d}} {R_{i,d}}\le1$

Installation

Installation

Fastgørelse

PISB søjlesko fastgøres til betonen med M12/M16 bolte. Søjlens endetræ forsynes med en 9-10 mm bred slids, hvori søjleskoens topplade isættes og fastgøres med 4 stk. M8 eller 2 stk. M12 varmforzinkede dorne med længde svarende til træsøjlens bredde

PISB inst. 1.jpg

PISB inst. 2.jpg

Samling af PISB

Certificeringer

Ydeevneerklæring (DoP)

uk-dop-e07-0285-07.pdf

product.doc.history.none

Europæisk teknisk vurdering (ETA)

eta-07-0285-2021-12-09.pdf

product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Downloads

PISB kraftige søjlesko

Katalog C-C-DK-2022, side 162

ZIP-pakker

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D forenklet
IFC ZIP SAT ZIP SKP ZIP STL ZIP XML ZIP
