STDG

Dorne ekstra varmforzinkede

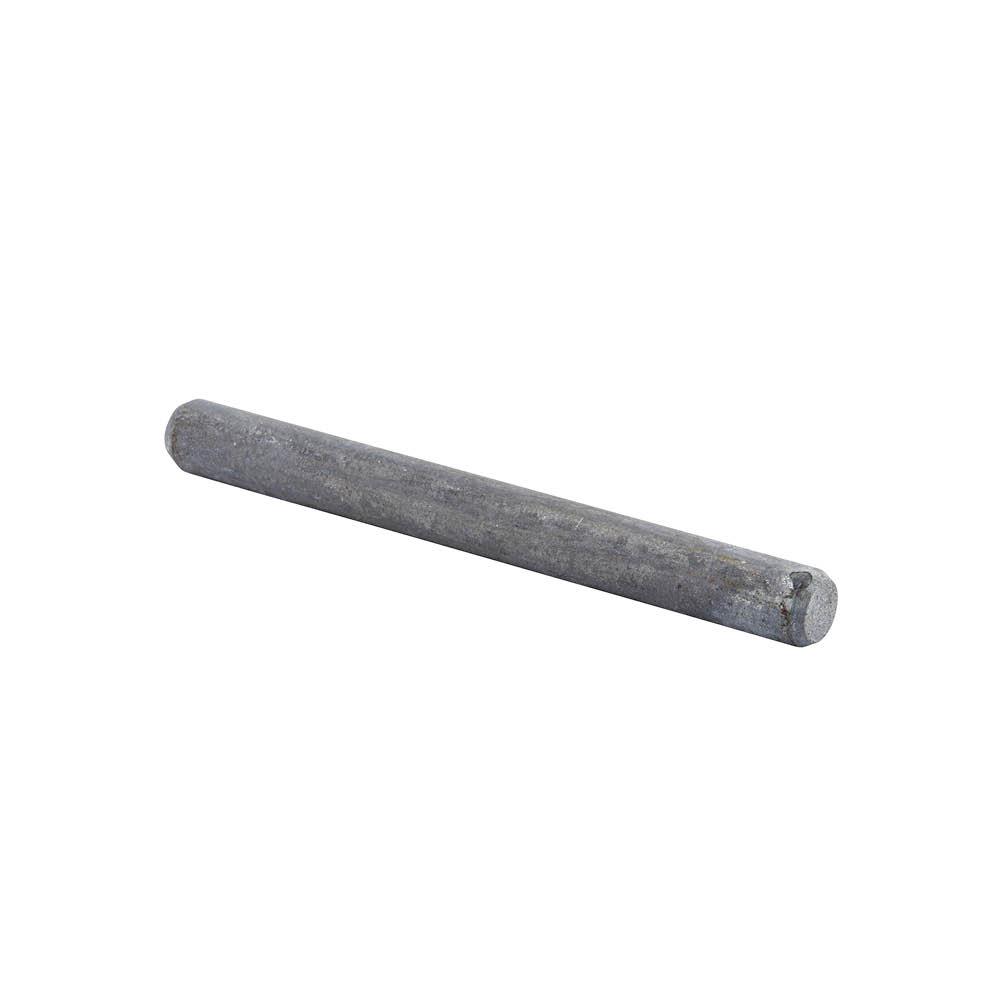

Ståldorne er fremstillet af stangstål med diameter 6, 8, 10, 12 og 16 mm. Dornene, der er reifede i enderne, fremstilles i forskellige længder. Dornene benævnes STDG efterfulgt af d × L i mm.

G står for ekstra varmforzinket og er egnet til brug i anvendelsesklasse 3.

Ståldorne anvendes som forbindelsesmiddel i samlinger mellem trædele og skjulte beslag, hvor stål eller aluminiumsplader er indslidset i trædelene.

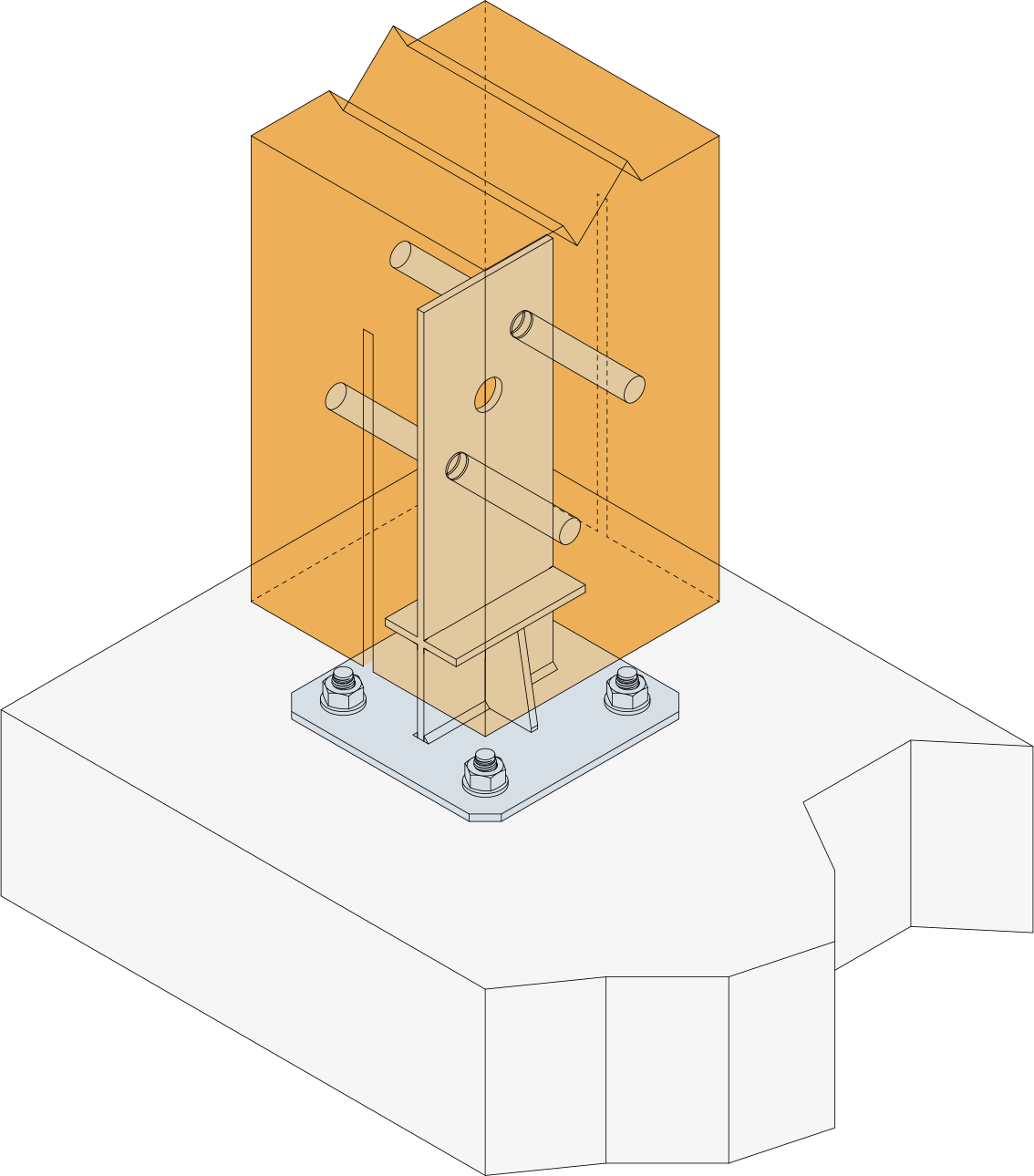

Dornene bliver generelt brugt til fastgørelse til skjulte søjlesko ved udendørs brug.



CE mærket
Anvendelsesklasse 3
Outdoor
Hot Dip Galvanized

Produktinformationer

Billeder

.
.
.

Egenskaber

Materiale

  • Stålkvalitet:
    S235JR EN10025:2004
  • Korrosion:
    Varmforzinket efter bearbejdning iht. EN/ISO1461 med zinklagtykkelse på typisk 55 μm

Fordele

  • Fremstilles i forskellige længder

Applikationer

Samlinger

  • Skjulte bjælkebærere
  • Søjlesko med bæreevner

Anvendelsesområder

  • Dornene anvendes til befæstigelse af bjælkebærere og søjlesko
  • Dornene kan desuden anvendes, hvor indslidsede stålplader indgår i en samlingsdetalje i træ

STDG dorne kan anvendes sammen med flg. produkter:

  • PI, PIL, PIS, PISB, PVI og PVIB etc.

Teknisk data

Dimensioner

Dimensioner

Art. nr. DB nr. Dimensioner [mm]
d L
SDT8X45G-B1252316845
SDT8X65G-B1252320865
STD8X80G-B1252324880
STD8X90G-B1252327890
STD8X100G-B12523298100
STD8X115G-B12523328115
STD8X120G-B12523348120
STD8X140G-B12523548140
SDT12X65G-B12523581265
SDT12X80G-B12523641280
SDT12X90G-B12523661290
SDT12X100G-B125236712100
SDT12X115G-B125236812115
STD12X120G-B125236912120
STD12X140G-B125237112140

Installation

Installation

Monteringsvejledning

  • Hullet forbores med en diameter, der er mindre eller den samme som den nominelle dornmillimeter.
  • Affasninger gør det nemmere at indsætte dornene i træ.

Dornene bidrager til vore beslags bæreevner. Følg venligst installationsanbefalingerne i ETA'erne:  ETA-07/0125 (Skjulte bjælkebærere) og ETA-07/0285 (Søjlesko).
