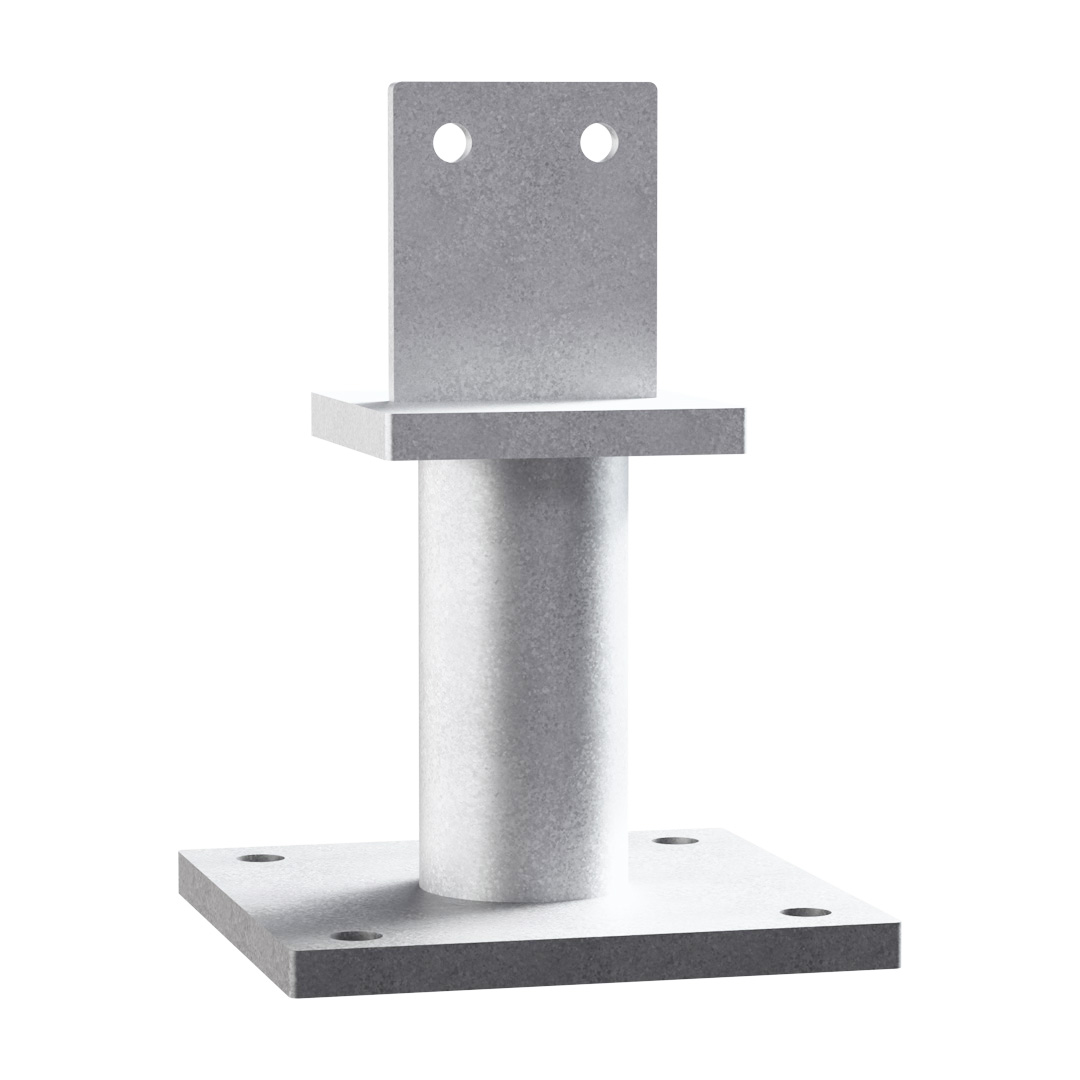

Søjlesko

PISBMAXI

Søjlesko

Søjlens endetræ forsynes med en 9-10 mm bred slids, hvori søjleskoens topplade isættes og fastgøres med 2 stk. M12 varmforzinkede dorne med længde svarende til træsøjlens bredde.

Diameter på søjleskoens rør er 70 mm.

Teknisk datablad

CE mærket

Aftalegrundlag

Varmgalvaniseret stål

Anvendelsesklasse 3

Outdoor

EPD

Produktinformationer

Billeder

Samling af PISBMAXI

Egenskaber

Materiale

Stålkvalitet:
Stålplade: S235JR EN10025:2004
Korrosion:
Beslagene varmforzinkes efter bearbejdning iht. EN/ISO1461 med zinklagtykkelse på typisk 55 μm

Fordele

Søjleskoene kan optage tryk, træk og vandret last
Større diameter end PISB

Applikationer

Samlinger

Træ-søjle samlinger
Søjleskoens rør fastgøres til beton

Anvendelsesområder

Søjleskoen er beregnet til fastgørelse på beton

Teknisk data

Dimensioner

Reference	Mål
	Andre			Dimensioner[mm]										Huller, topplade	Huller, bundplade
	DB nr.	Antal pr. kasse	Vægt[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	G[mm]	H[mm]	F[mm]	t₂[mm]	Rund	Rund
	DB nr.	Antal pr. kasse	Vægt[kg]	A[mm]	B[mm]	C[mm]	D[mm]	E[mm]	F[mm]	G[mm]	H[mm]	F[mm]	t₂[mm]	Ø13[mm]	Ø18
PISBMAXIG-B	5650320	-	8.1	120	120	105	200	200	148	70	90	8	15	2	4

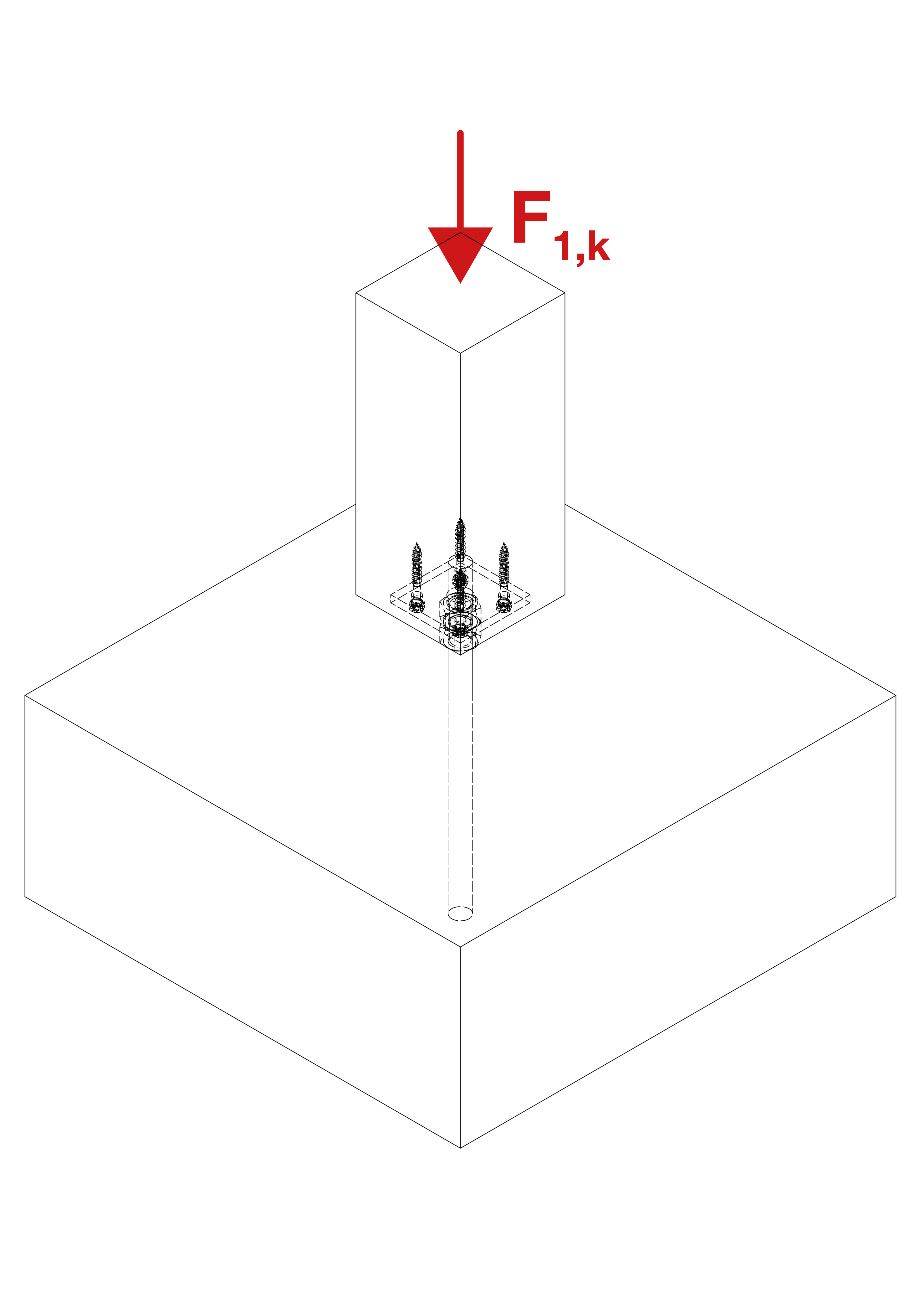

Karakteristisk bæreevne - Bjælke-betonsamling

Dimensioner

Reference	Stolpefodens bæreevne
	Karakteristisk bæreevne - Bjælke-betonsamling
	Udsømning				Karakteristisk bæreevne[kN]
	Søjle		Beton		R₁.ₖ	R₂,ₖ			R₃,ₖ[kN]			R4,k (2)[kN]
	Antal	Type	Antal	Type		Dorn længde[mm]			Dorn længde[mm]			Dorn længde[mm]
	Antal	Type	Antal	Type		120	140	160	120	140	160	120	140	160
PISBMAXIG-B	2	Ø12	4.0	Ø16*	min (272.2 ; 256.9/kmod)	34.5	38.5	42.1	min (22.5 ; 14.1/kmod)	min (25.2 ; 14.1/kmod)	min (27.5 ; 14.1/kmod)	7.7	9.9	12.3

b = træbredde [mm]

Kombineret last:

$\sum\frac{F_{i,d}} {R_{i,d}}\le1$

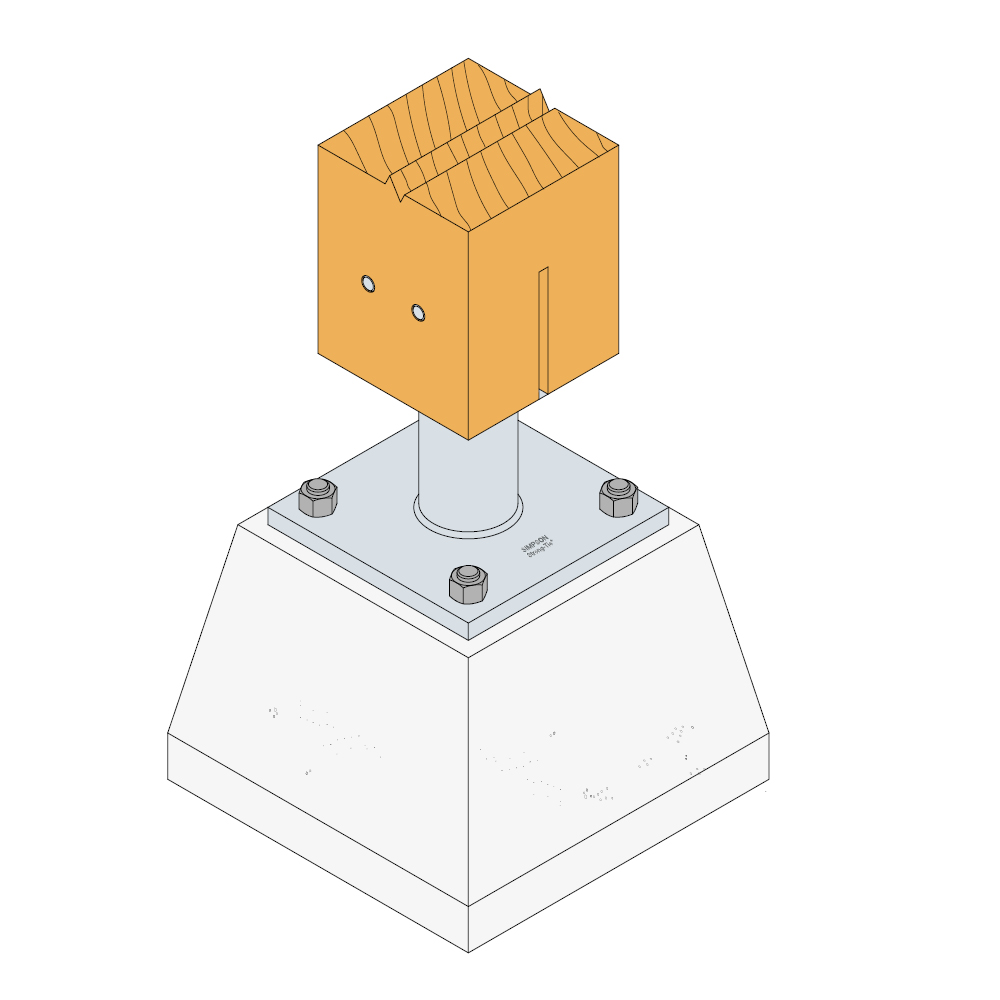

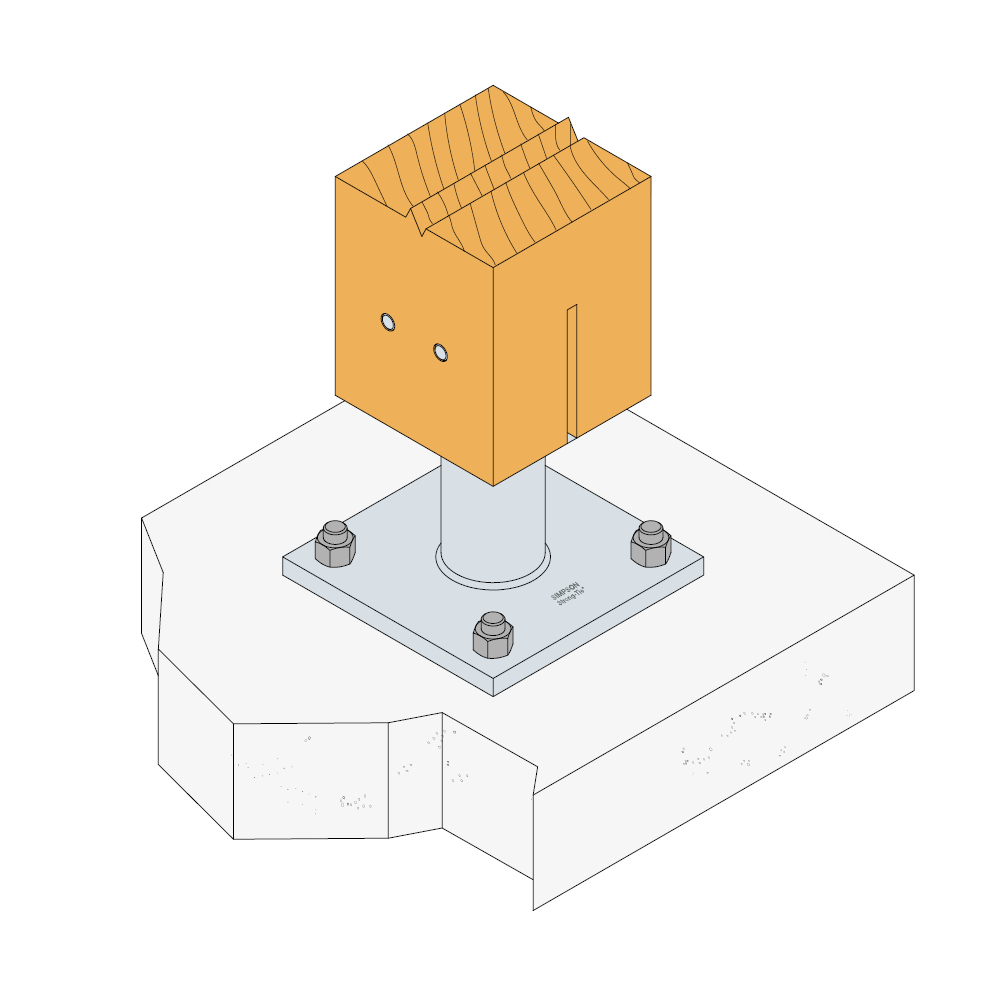

Installation

Fastgørelse

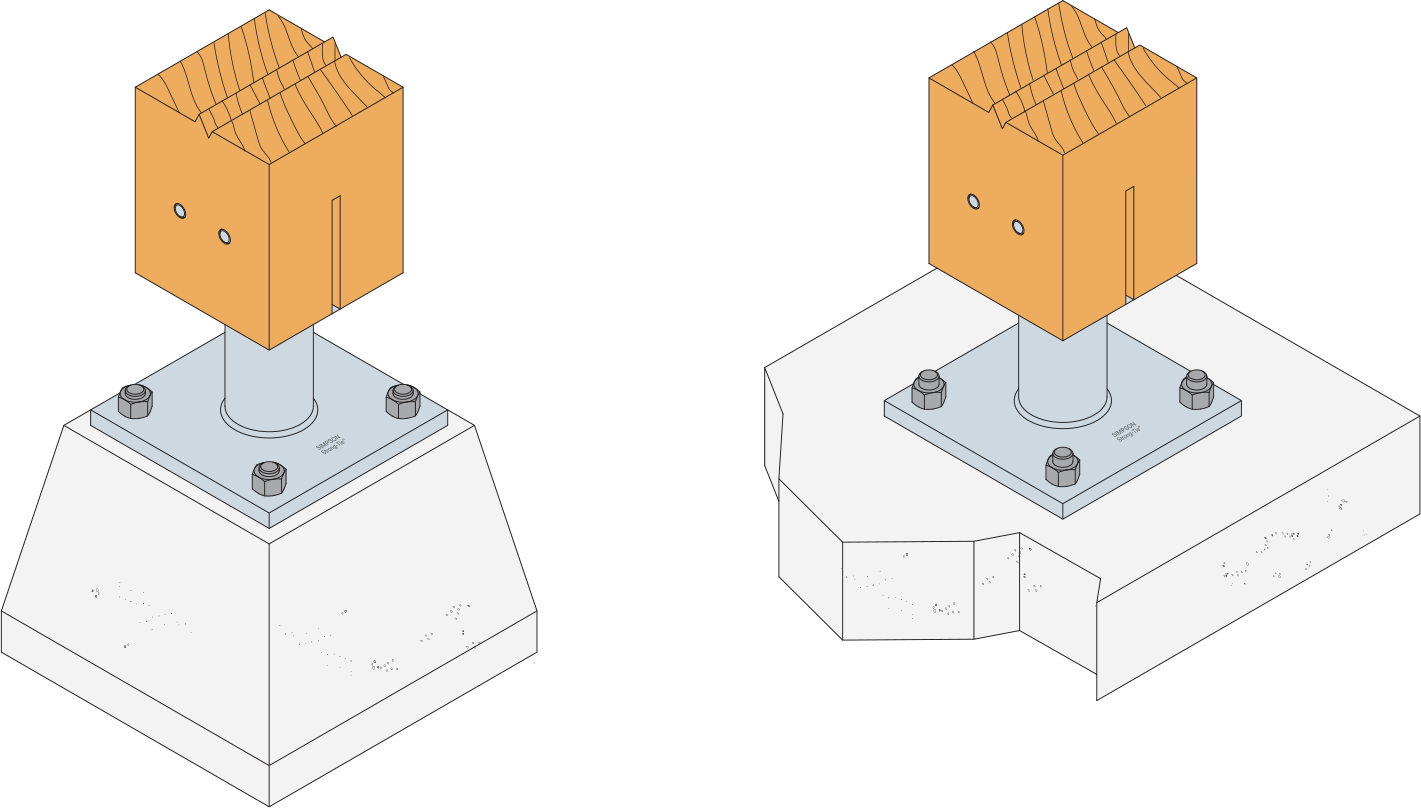

Søjlesko PISBMAXI monteres på beton med min 2 stk M16 bolte
Søjlesko fastgøres til betonen med M12/M16 bolte. Søjlens endetræ forsynes med en 9-10 mm bred slids, hvori søjleskoens topplade isættes og fastgøres med 2 stk. M12 varmforzinkede dorne med længde svarende til træsøjlens bredde

Installation

Timber install

Make a vertical notch in the base of the post
Mark out & drill dowel positions
Drill holes through the post with 12mm dia. Bits
Position the post on the post base & insert pins

Samling af PISBMAXI

Certificeringer

Ydeevneerklæring (DoP)

uk-dop-e07-0285-07.pdf

product.doc.history.none

Europæisk teknisk vurdering (ETA)

eta-07-0285-2021-12-09.pdf

product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Downloads

PISBMAXI kraftige søjlesko

Katalog C-C-DK-2022, side 162

ZIP-pakker

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D forenklet
IFC ZIP SAT ZIP SKP ZIP STL ZIP
