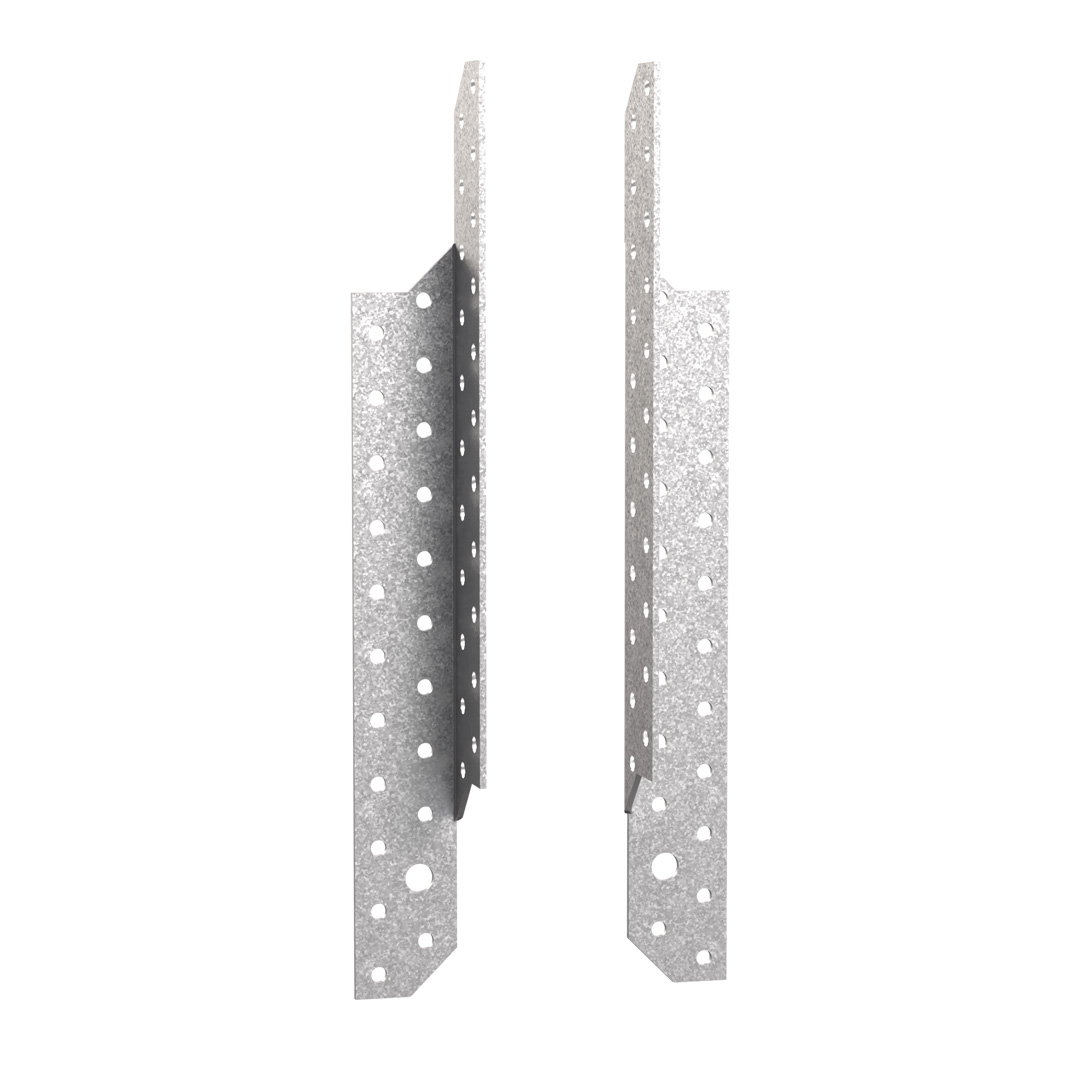

SPF

Tagåseanker

SPF tagåseankre anvendes til forankring mod sug i bjælke-bjælkesamlinger. Beslagene kan også optages horisontale kræfter. Afhængig af belastningen anvendes 2 eller 4 beslag pr. samling. Ved anvendelse af 2 beslag placeres de diagonalt overfor hinanden.
Bemærk: beslagene fremstilles i højre- og venstreudgaver.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 2

Elgalvaniseret stål 20 µm

EPD

Tilgængelig i Connector Selector

Produktinformationer

Billeder

Egenskaber

Materiale

Stålkvalitet:
Galvaniseret stål S250GD + Z275 i henhold til EN 10346
Korrosionsbeskyttelse:
275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm
Findes også i en rustfri udgave: SPF-S

Fordele

Beslagene kan optages horisontale kræfter

Applikationer

Samlinger

Træ-træ samlinger

Anvendelsesområder

I krydssamlinger af enhver art
Til forankring mod sug i træ-træ samlinger
Til forankring af tagåse på bjælker
Fastgørelse af hanebåndsspær med små spændvidder til rem (der henvises til TRÆ 28 for mere information)

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

phased out (has Variants which were phased out)

Teknisk data

Dimensioner

Dimensioner

Art. nr.	DB nr.	Dimensioner [mm]						Huller flig A	Huller Flig B		Antal pr. kasse	Vægt [kg]
Art. nr.	DB nr.	A	B	C	D	F	t	Ø5 [mm]	Ø5 [mm]	Ø9 [mm]	Antal pr. kasse	Vægt [kg]
SPF170L	8978157	170	32.5	100	37.5	14	2	10	9	1	100	0.096
SPF170R	8978165	170	32.5	100	37.5	14	2	10	9	1	100	0.096
SPF210L	8978173	210	32.5	140	37.5	14	2	14	13	1	100	0.13
SPF210R	8978181	210	32.5	140	37.5	14	2	14	13	1	100	0.13
SPF250L	8978199	250	32.5	180	37.5	14	2	18	17	1	100	0.17
SPF250R	8978207	250	32.5	180	37.5	14	2	18	17	1	100	0.17
SPF290L	8978215	290	32.5	220	37.5	14	2	22	21	1	100	0.21
SPF290R	8978223	290	32.5	220	37.5	14	2	22	21	1	100	0.21
SPF330L	7742596	330	32.5	260	37.5	14	2	26	25	2	50	0.24
SPF330R	7742604	330	32.5	260	37.5	14	2	26	25	2	50	0.24
SPF370L	7742612	370	32.5	300	37.5	14	2	30	29	2	50	0.28
SPF370R	7742620	370	32.5	300	37.5	14	2	30	29	2	50	0.28

Bemærk: beslagene fremstilles i højre- og venstreudgaver.
SPF...R = right = højre
SPF...L = left = venstre

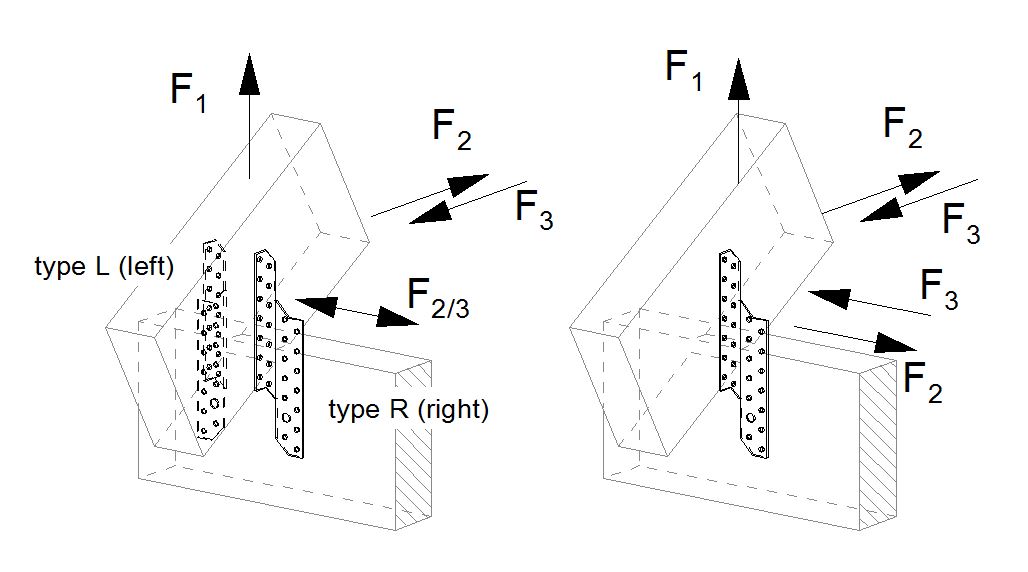

Karakteristisk bæreevne - Bjælke-bjælkesamling, 1 beslag

Art. nr.	Karakteristisk bæreevne
	Udsømning		Karakteristisk bæreevne [kN]
	HB	ås	R_1.k			R_2,k			R_3.k
	Antal	Antal	CNA 4,0x35	CNA 4.0x40	CNA 4,0x60	CNA 4,0x35	CNA 4.0x40	CNA 4,0x60	CNA 4,0x35	CNA 4.0x40	CNA 4,0x60
SPF170L	5	5	min (5,2 ; 6 /kmod)	min (5,7 ; 6 /kmod)	min (7,3 ; 6 /kmod)	2	2.2	2.6	1.2	1.5	2.5
SPF170R	5	5	min (5,2 ; 6 /kmod)	min (5,7 ; 6 /kmod)	min (7,3 ; 6 /kmod)	2	2.2	2.6	1.2	1.5	2.5
SPF210L	7	7	min (8,7 ; 8,4 /kmod)	min (9,7 ; 8,4 /kmod)	min (12,4 ; 8,4 /kmod)	3.1	3.3	4.1	1.2	1.5	2.5
SPF210R	7	7	min (8,7 ; 8,4 /kmod)	min (9,7 ; 8,4 /kmod)	min (12,4 ; 8,4 /kmod)	3.1	3.3	4.1	1.2	1.5	2.5
SPF250L	9	9	min (12,3 ; 10,8 /kmod)	min (13,7 ; 10,8 /kmod)	min (17,5 ; 10,8 /kmod)	min (4,3 ; 3,8 /kmod^0,7)	min (4,6 ; 4,1 /kmod^0,7)	min (5,6 ; 4,6 /kmod^0,5)	1.2	1.5	2.5
SPF250R	9	9	min (12,3 ; 10,8 /kmod)	min (13,7 ; 10,8 /kmod)	min (17,5 ; 10,8 /kmod)	min (4,3 ; 3,8 /kmod^0,7)	min (4,6 ; 4,1 /kmod^0,7)	min (5,6 ; 4,6 /kmod^0,5)	1.2	1.5	2.5
SPF290L	11	11	min (16,0 ; 13,2 /kmod)	min (17,8 ; 13,2 /kmod)	min (22,7 ; 13,2 /kmod)	min (5,4 ; 3,8 /kmod^0,7)	min (5,7 ; 4,1 /kmod^0,7)	min (6,1 ; 4,6 /kmod^0,5)	1.2	1.5	2.5
SPF290R	11	11	min (16,0 ; 13,2 /kmod)	min (17,8 ; 13,2 /kmod)	min (22,7 ; 13,2 /kmod)	min (5,4 ; 3,8 /kmod^0,7)	min (5,7 ; 4,1 /kmod^0,7)	min (6,1 ; 4,6 /kmod^0,5)	1.2	1.5	2.5
SPF330L	13	13	min (19,6 ; 13,4 /kmod)	min (21,8 ; 13,4 /kmod)	min (27,8 ; 13,4 /kmod)	min (5,4 ; 3,8 /kmod^0,7)	min (5,7 ; 4,1 /kmod^0,7)	min (6,1 ; 4,6 /kmod^0,5)	1.2	1.5	2.5
SPF330R	13	13	min (19,6 ; 13,4 /kmod)	min (21,8 ; 13,4 /kmod)	min (27,8 ; 13,4 /kmod)	min (5,4 ; 3,8 /kmod^0,7)	min (5,7 ; 4,1 /kmod^0,7)	min (6,1 ; 4,6 /kmod^0,5)	1.2	1.5	2.5
SPF370L	15	15	min (23,1 ; 13,4 /kmod)	min (25,7 ; 13,4 /kmod)	min (32,9 ; 13,4 /kmod)	min (5,4 ; 3,8 /kmod^0,7)	min (5,7 ; 4,1 /kmod^0,7)	min (6,1 ; 4,6 /kmod^0,5)	1.2	1.5	2.5
SPF370R	15	15	min (23,1 ; 13,4 /kmod)	min (25,7 ; 13,4 /kmod)	min (32,9 ; 13,4 /kmod)	min (5,4 ; 3,8 /kmod^0,7)	min (5,7 ; 4,1 /kmod^0,7)	min (6,1 ; 4,6 /kmod^0,5)	1.2	1.5	2.5

k_mod er modifikationsfaktoren for den lastgruppe, som den søgte bæreevne tilhører.
Hvis åsen er forhindret i at rotere, vil bæreevnen R_1,k i en samling med kun et SPF tagåsanker være halvdelen af bæreevnen i en samling med to ankre. Hvis åsen kan rotere, se ETA’en på vores hjemmeside
R_2,k = R_3,k: Det forudsættes, at kraften angriber max. 20 mm over bjælken. Søm placeres så tæt som muligt på underside ås/overside bjælke under hensyntagen til minimum kantafstande.

For bæreevne af SPF fastgjort med bolt, henvises til ETA-21/0482.

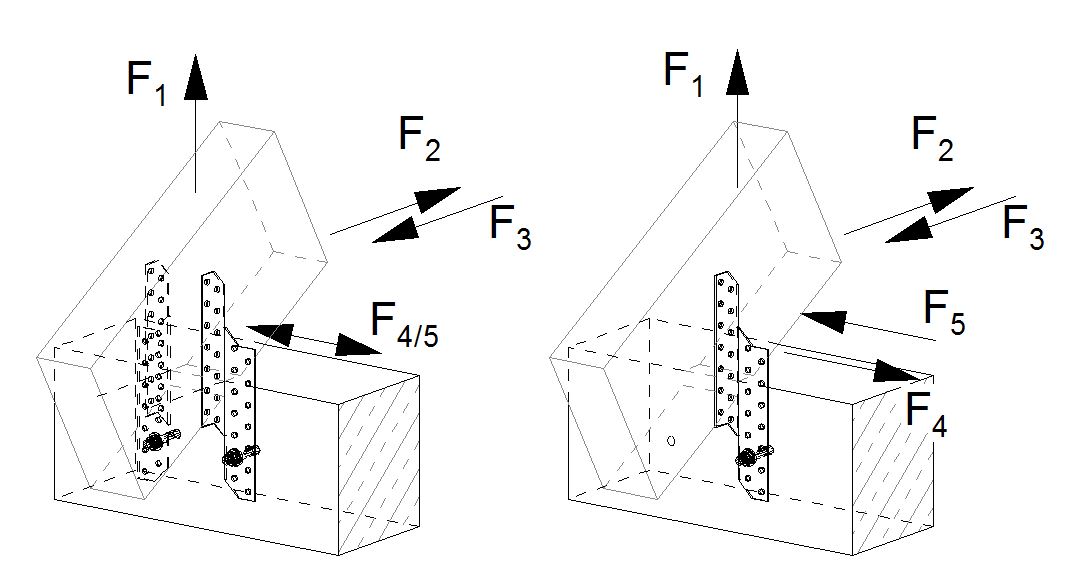

Karakteristisk bæreevne 1 beslag

Art. nr.	Karakteristisk bæreevne mod beton eller stål
	Udsømning			Karakteristisk bæreevne [kN]															Karakteristisk bæreevne [kN]
	HB		ås	R_1.k			R_2,k			R_3.k			R_4.k			R_5.k			R_1.k			R_2,k			R_3.k			R_4.k			R_5.k
	Antal	Type	Antal	CNA 4,0x35	CNA 4.0x40	CNA 4,0x60	CNA 4,0x35	CNA 4.0x40	CNA 4,0x60	CNA 4,0x35	CNA 4.0x40	CNA 4,0x60	CNA 4,0x35	CNA 4.0x40	CNA 4,0x60	CNA 4,0x35	CNA 4.0x40	CNA 4,0x60	CNA 4,0x35	CNA 4.0x40	CNA 4,0x60	CNA 4,0x35	CNA 4.0x40	CNA 4,0x60	CNA 4,0x35	CNA 4.0x40	CNA 4,0x60	CNA 4,0x35	CNA 4.0x40	CNA 4,0x60	CNA 4,0x35	CNA 4.0x40	CNA 4,0x60
SPF170L	1	M8	5	5.2	5.8	6.7	2.2	2.4	2.9	1	1	1	1.6	1.7	2.1	-	-	-	min (5,3 ; 6/kmod)	min (5,7 ; 6/kmod)	min (7,4 ; 6/kmod)	min (2,3 ; 2,6/kmod)	min (2,5 ; 2,6/kmod)	min (3,2 ; 2,6/kmod)	min (1,4 ; 2,6/kmod)	min (1,6 ; 2,6/kmod)	min (2 ; 2,6/kmod)	1.5	1.7	2.1	-	-	-
SPF170R	1	M8	5	5.2	5.8	6.7	2.2	2.4	2.9	1	1	1	1.6	1.7	2.1	-	-	-	min (5,3 ; 6/kmod)	min (5,7 ; 6/kmod)	min (7,4 ; 6/kmod)	min (2,3 ; 2,6/kmod)	min (2,5 ; 2,6/kmod)	min (3,2 ; 2,6/kmod)	min (1,4 ; 2,6/kmod)	min (1,6 ; 2,6/kmod)	min (2 ; 2,6/kmod)	1.5	1.7	2.1	-	-	-
SPF210L	1	M8	7	6.7	6.7	6.7	2.9	2.9	2.9	1	1	1	1.2	1.3	1.8	0.4	0.6	0.7	min (8,8 ; 6/kmod)	min (9,6 ; 6/kmod)	min (12,4 ; 6/kmod)	min (3,5 ; 2,6/kmod)	min (3,8 ; 2,6/kmod)	min (4,9 ; 2,6/kmod)	min (2,1 ; 2,6/kmod)	min (2,3 ; 2,6/kmod)	min (2,9 ; 2,6/kmod)	1.3	1.4	1.8	0.5	0.5	0.7
SPF210R	1	M8	7	6.7	6.7	6.7	2.9	2.9	2.9	1	1	1	1.2	1.3	1.8	0.4	0.6	0.7	min (8,8 ; 6/kmod)	min (9,6 ; 6/kmod)	min (12,4 ; 6/kmod)	min (3,5 ; 2,6/kmod)	min (3,8 ; 2,6/kmod)	min (4,9 ; 2,6/kmod)	min (2,1 ; 2,6/kmod)	min (2,3 ; 2,6/kmod)	min (2,9 ; 2,6/kmod)	1.3	1.4	1.8	0.5	0.5	0.7
SPF250L	1	M8	9	6.7	6.7	6.7	2.9	2.9	2.9	1	1	1	1.1	1.2	1.6	0.8	0.9	1.1	min (12,5 ; 6/kmod)	min (13,6 ; 6/kmod)	min (17,6 ; 6/kmod)	min (4,8 ; 2,6/kmod)	min (5,2 ; 2,6/kmod)	min (6,7 ; 2,6/kmod)	min (2,6 ; 2,6/kmod)	min (2,8 ; 2,6/kmod)	min (3,6 ; 2,6/kmod)	1.1	1.2	1.5	0.8	0.9	1.1
SPF250R	1	M8	9	6.7	6.7	6.7	2.9	2.9	2.9	1	1	1	1.1	1.2	1.6	0.8	0.9	1.1	min (12,5 ; 6/kmod)	min (13,6 ; 6/kmod)	min (17,6 ; 6/kmod)	min (4,8 ; 2,6/kmod)	min (5,2 ; 2,6/kmod)	min (6,7 ; 2,6/kmod)	min (2,6 ; 2,6/kmod)	min (2,8 ; 2,6/kmod)	min (3,6 ; 2,6/kmod)	1.1	1.2	1.5	0.8	0.9	1.1
SPF290L	1	M8	11	6.7	6.7	6.7	2.9	2.9	2.9	1	1	1	0.9	1	1.3	1	1.1	1.3	min (16,2 ; 6/kmod)	min (17,6 ; 6/kmod)	min (22,8 ; 6/kmod)	min (6 ; 2,6/kmod)	min (6,6 ; 2,6/kmod)	min (8,4 ; 2,6/kmod)	min (3,1 ; 2,6/kmod)	min (3,3 ; 2,6/kmod)	min (4,3 ; 2,6/kmod)	0.9	1	1.3	1	1.1	1.4
SPF290R	1	M8	11	6.7	6.7	6.7	2.9	2.9	2.9	1	1	1	0.9	1	1.3	1	1.1	1.3	min (16,2 ; 6/kmod)	min (17,6 ; 6/kmod)	min (22,8 ; 6/kmod)	min (6 ; 2,6/kmod)	min (6,6 ; 2,6/kmod)	min (8,4 ; 2,6/kmod)	min (3,1 ; 2,6/kmod)	min (3,3 ; 2,6/kmod)	min (4,3 ; 2,6/kmod)	0.9	1	1.3	1	1.1	1.4
SPF330L	1	M8	13	6.7	6.7	6.7	2.9	2.9	2.9	1	1	1	0.9	0.9	1.2	1.1	1.2	1.6	min (19,8 ; 12/kmod)	min (21,6 ; 12/kmod)	min (27,9 ; 12/kmod)	min (7,2 ; 2,6/kmod)	min (7,9 ; 2,6/kmod)	min (10,2 ; 2,6/kmod)	min (3,6 ; 2,6/kmod)	min (3,9 ; 2,6/kmod)	min (5 ; 2,6/kmod)	0.8	0.9	1.2	1.1	1.2	1.5
SPF330R	1	M8	13	6.7	6.7	6.7	2.9	2.9	2.9	1	1	1	0.9	0.9	1.2	1.1	1.2	1.6	min (19,8 ; 12/kmod)	min (21,6 ; 12/kmod)	min (27,9 ; 12/kmod)	min (7,2 ; 2,6/kmod)	min (7,9 ; 2,6/kmod)	min (10,2 ; 2,6/kmod)	min (3,6 ; 2,6/kmod)	min (3,9 ; 2,6/kmod)	min (5 ; 2,6/kmod)	0.8	0.9	1.2	1.1	1.2	1.5
SPF370L	1	M8	15	6.7	6.7	6.7	2.9	2.9	2.9	1	1	1	0.8	0.8	1.1	1.2	1.3	1.7	min (23,4 ; 12/kmod)	min (25,5 ; 12/kmod)	min (32,9 ; 12/kmod)	min (8,5 ; 2,6/kmod)	min (9,3 ; 2,6/kmod)	min (11,9 ; 2,6/kmod)	min (4,1 ; 2,6/kmod)	min (4,4 ; 2,6/kmod)	min (5,7 ; 2,6/kmod)	0.8	0.8	1.1	1.2	1.3	1.7
SPF370R	1	M8	15	6.7	6.7	6.7	2.9	2.9	2.9	1	1	1	0.8	0.8	1.1	1.2	1.3	1.7	min (23,4 ; 12/kmod)	min (25,5 ; 12/kmod)	min (32,9 ; 12/kmod)	min (8,5 ; 2,6/kmod)	min (9,3 ; 2,6/kmod)	min (11,9 ; 2,6/kmod)	min (4,1 ; 2,6/kmod)	min (4,4 ; 2,6/kmod)	min (5,7 ; 2,6/kmod)	0.8	0.8	1.1	1.2	1.3	1.7
