BNG

Tilslutningsbeslag

BNG anvendes til vindafstivning med 60 mm bånd, hvortil WSD og WSB beslagene ikke kan anvendes. BNG beslaget kan derudover anvendes til større forankringer af tagkonstruktioner til soklen. BNG fremstilles i højre- og venstreudgaver og sælges sætvis (én højre og én venstre).

Sælges i hele kasser med 2 sæt pr. kasse.

Teknisk datablad
CE mærket
CE mærket
Aftalegrundlag
Aftalegrundlag
Varmforzinket stål Z275
Varmforzinket stål Z275
Anvendelsesklasse 2
Anvendelsesklasse 2
EPD
EPD
BNG60-14 Main.jpg

Produktinformationer

Billeder

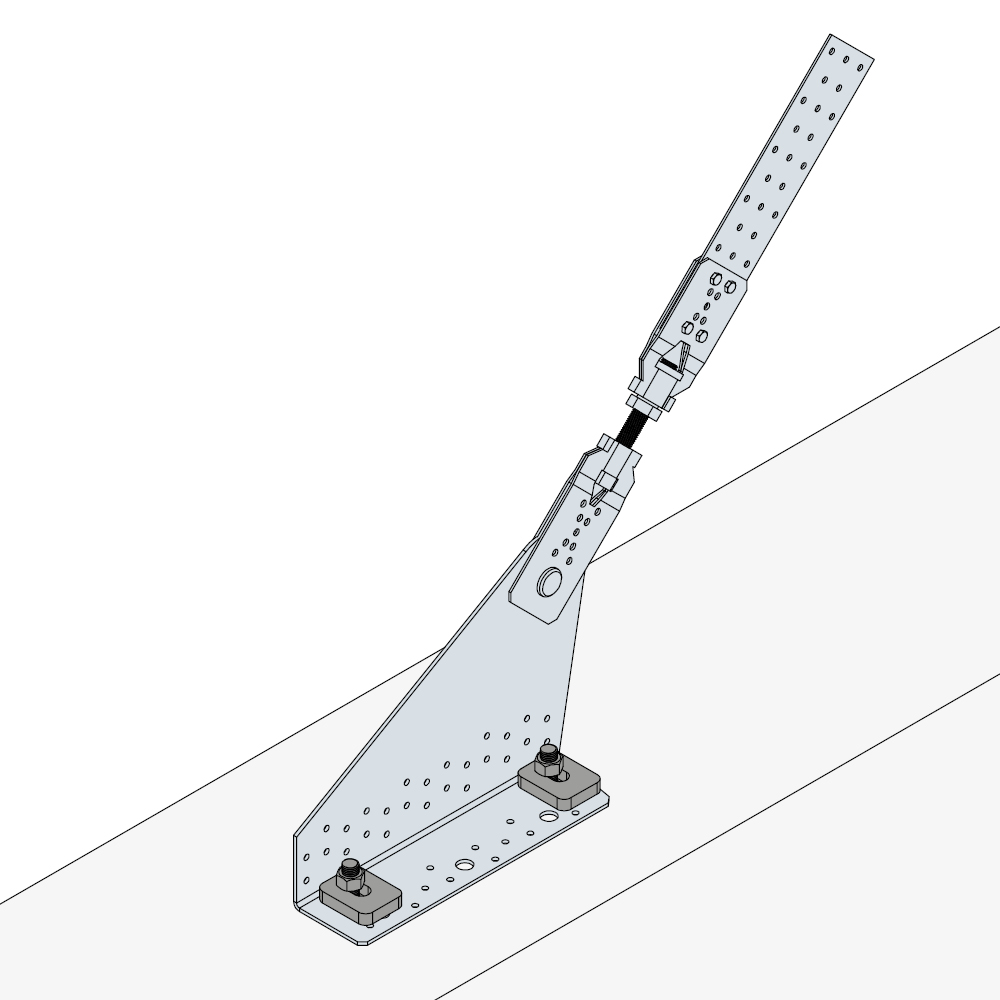

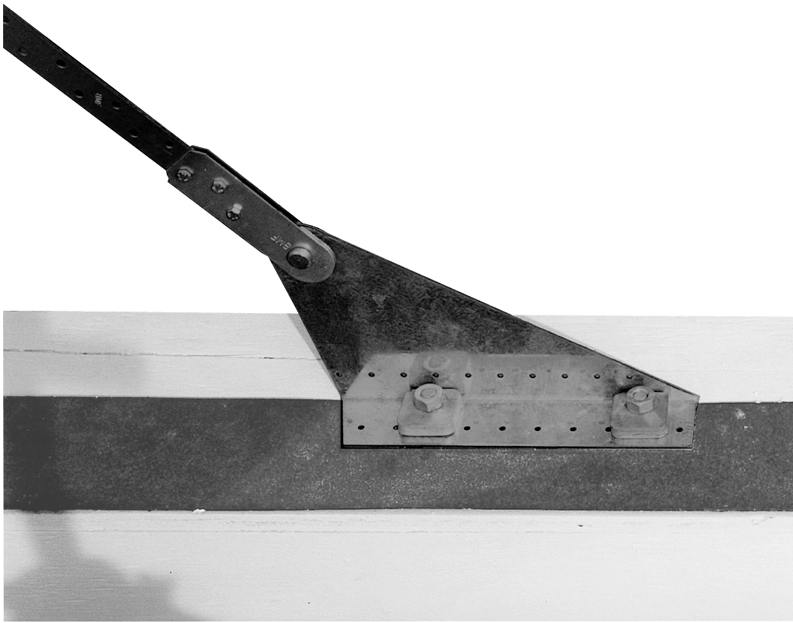

BNG install.jpg

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Applikationer

Anvendelsesområder

  • Anvendes i kombination med bånd til afstivning af tag-, loft- og vægkonstruktioner
  • BNG60-14 kan monteres med beslagsøm/skruer på bjælker med bredde op til 115 mm. Ved bredere bjælker kan beslaget monteres på siden med M12 bolte og US40/50/10 underlagsskiver, som på beton (styrke af bolte skal eftervises seperat - se ETA-10/0440 Tabel 10 for boltlaster)

Teknisk data

Dimensioner

Dimensioner

Dimensioner
Dimensioner
ReferenceMål
AndreDimensioner[mm]Huller
DB nr.Antal pr. kasseVægt[kg]A[mm]B[mm]C[mm]Tykkelse[mm]Huller oversideHuller i flige
Ø BeslagAntalDiameterAntal
BNG60-14156123821.32621986635 + 1526 + 15 + 1314 + 5

Lastbæreevnetabel (karakteristiske værdier) - udsømningsvariant 1

ReferenceBracing capacity
Karakteristisk bæreevne R₁,ₖ (kN) min. af
Spærbredde min.[mm]Karakteristisk trækbæreevneUdsømning
StålTræ, ved en tilslutningsvinkel påSøm eller bolte[antal]
30°35°40°45°50°55°60°SideTopType
BNG60-14453224.73131.626.819.719.51514-CNA4,0x40

For andre trædimensioner (større end 45 mm) henvises til ETA-10/0440

Lastbæreevnetabel (karakteristiske værdier) - udsømningsvariant beton

ReferenceBracing capacity
Karakteristisk bæreevne R₁,ₖ (kN) min. af
Spærbredde min.[mm]Karakteristisk trækbæreevneUdsømning
StålTræ, ved en tilslutningsvinkel påSøm eller bolte
30°35°40°45°50°55°60°SideTopType
BNG60-14Beton32323232323232322-M12 + US40/50/10

Styrke af bolte skal eftervises seperat - se ETA-10/0440 Tabel 10 for boltlaster

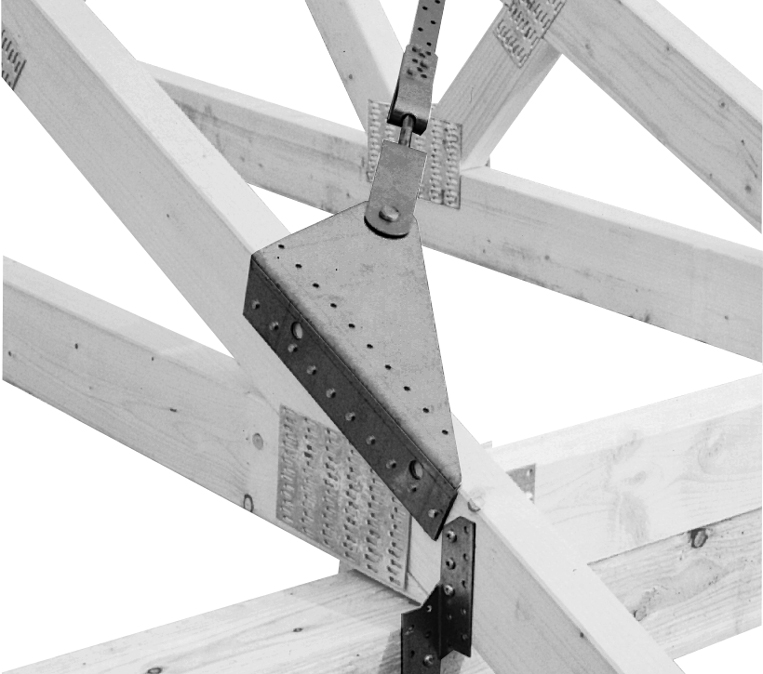

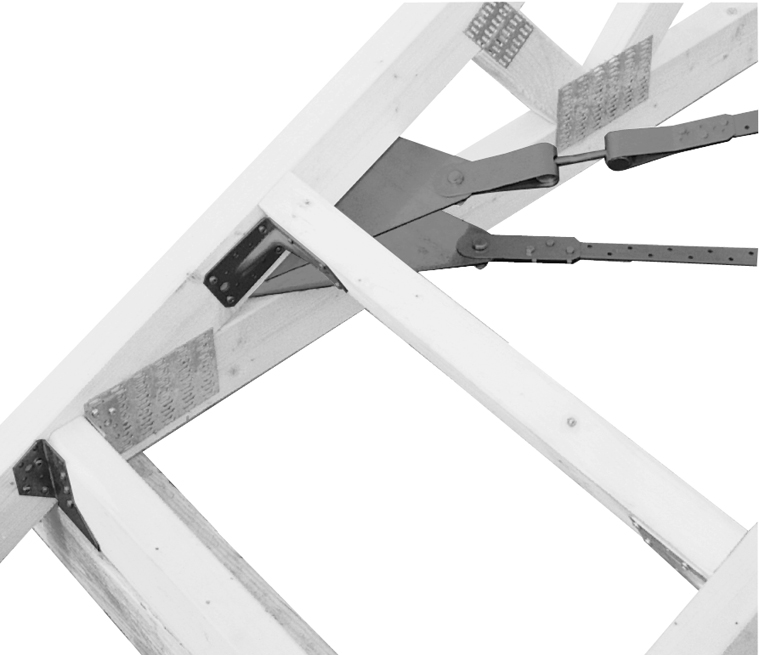

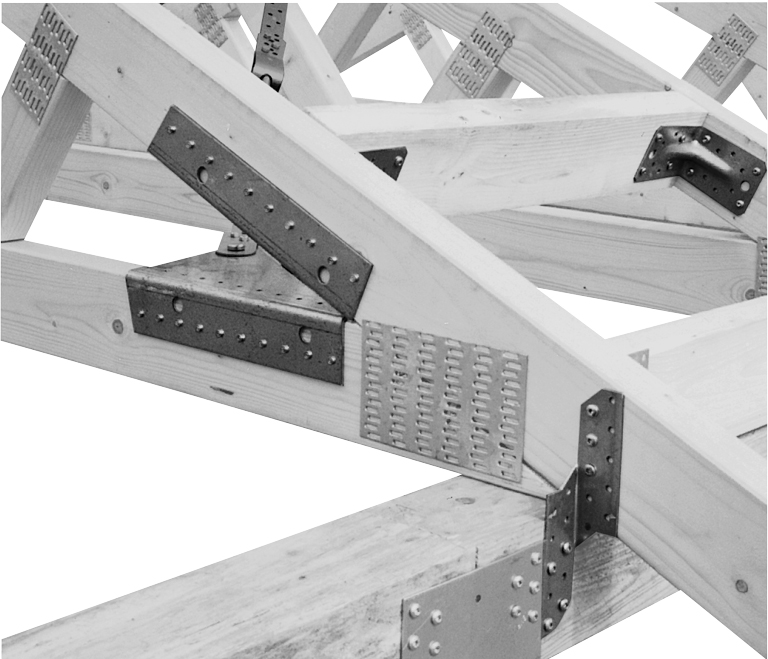

Installation

Installation

Fastgørelse

  • Monteres med CNA4,0x40 kamsøm eller CSA5,0x40 beslagskruer
