TOL

Toplægtebeslag

Toplægtebeslaget anvendes ved rygninger og grater på tegltage med undertag. I beslaget monteres en lægte til fastholdelse af rygningsstenen. Toplægtebeslaget bukkes i den ønskede vinkel og højde.

Teknisk datablad
Anvendelsesklasse 2
Anvendelsesklasse 2
Varmforzinket stål Z275
Varmforzinket stål Z275
EPD
EPD
Indoor
Indoor

Produktinformationer

Billeder

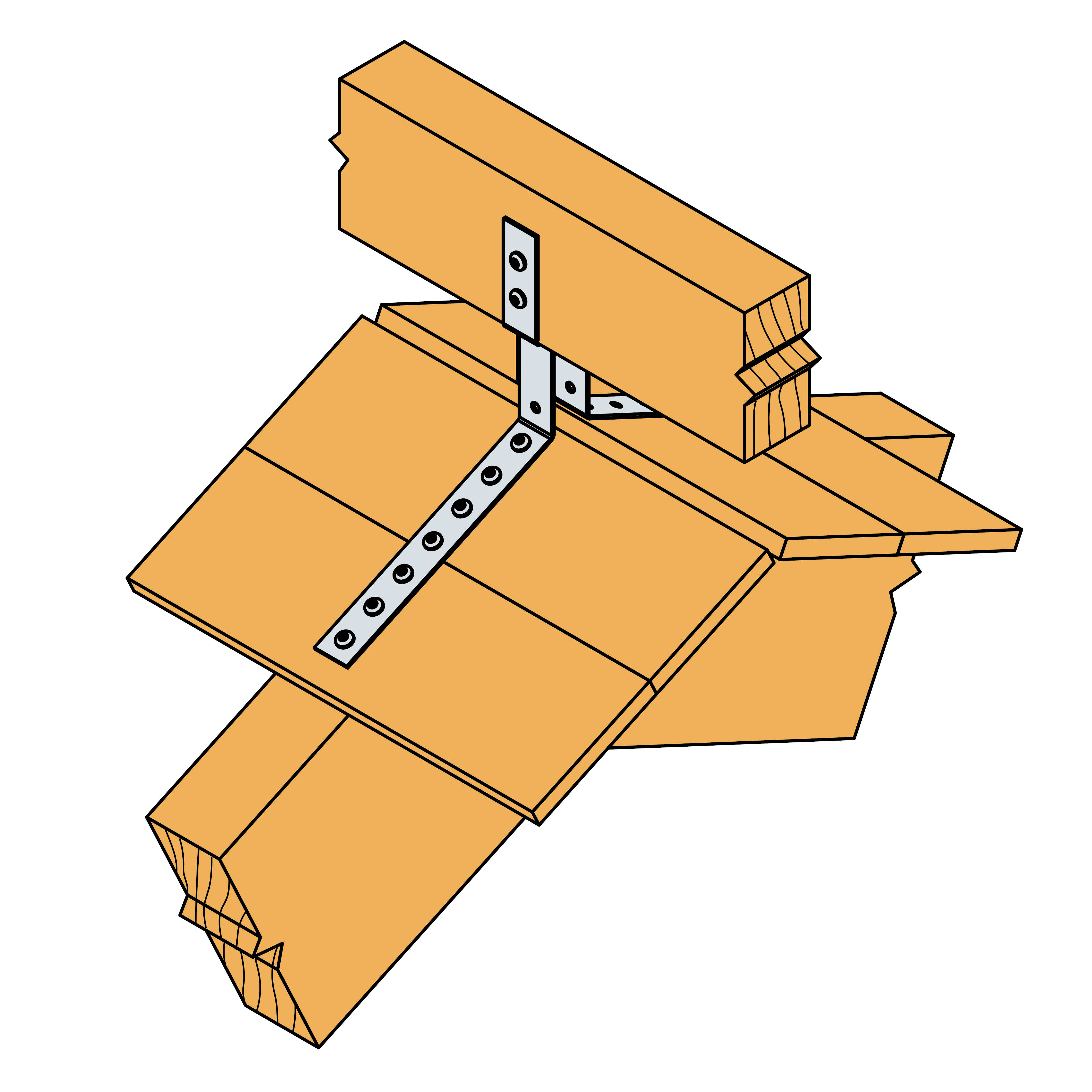

TOL installer.jpg

Egenskaber

Materiale

  • Stålkvalitet:

Galvaniseret stål S250GD + Z275 i henhold til EN 10346

  • Korrosionsbeskyttelse:

275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Fordele

  • Toplægtebeslaget kan bukkes i den ønskede vinkel og højde

Applikationer

Samlinger

  • Træ-træ samlinger

Anvendelsesområder

  • Anvendes ved rygninger og grater på tegltage med undertag. I beslaget monteres en lægte til fastholdelse af rygningsstenene

Teknisk data

Dimensioner

Dimensioner

Dimensioner
Dimensioner
ReferenceMål
AndreMål[mm]Huller[mm]
DB nr.Vægt[kg]A[mm]B[mm]C[mm]D[mm]F[mm]t[mm]Huller[mm]Antal
TOL40-B34258990.12402057201941.552 + 2 + 16
TOL5034259070.12512057201881.552 + 2 + 16

Installation

Installation

Fastgørelse

  • Toplægtebeslaget monteres på oversiden af spærene eller på afstandslisterne med CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer
  • Toplægten monteres med CSA5,0x25 beslagskruer

Yderligere information om anvendelse og montage findes i ”Tegl 36, oplægning af tegltage, november 2005”.

TOL installer.jpg

Certificeringer

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Relaterede produkter

CAD og BIM-bibliotek

2D

TOL40-B

3D

TOL40-B

ZIP-pakker
