Topplankebeslag

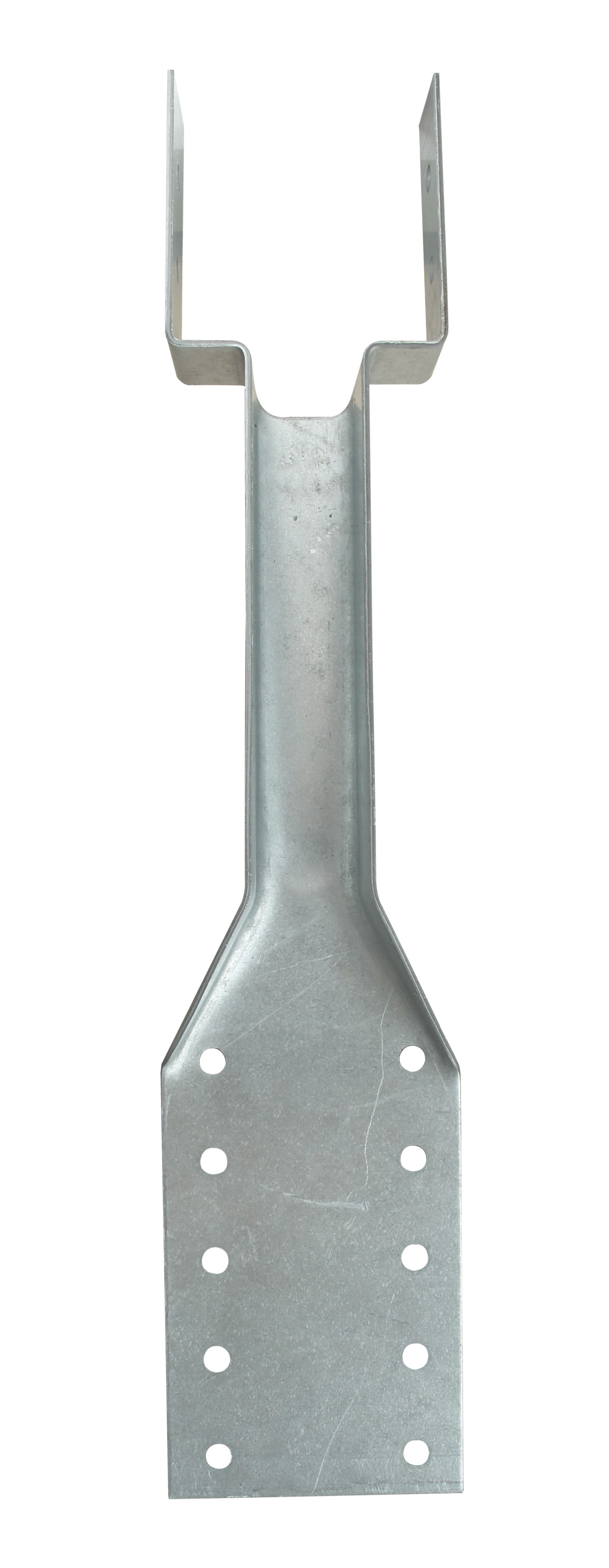

Topplankebeslaget anvendes til fastgørelse af topplanken i tegltage udført med mørtelfri rygning med ventilation. Topplankebeslagene monteres parvis. Beslaget er udviklet til fastgørelse af en ventilationsplanke.

Anvendelsesklasse 2
Indoor
Varmforzinket stål Z275

Produktinformationer

Billeder

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Fordele

  • Beslagets udforming muliggør en mørtelfri rygning med ventilation

Applikationer

Samlinger

  • Træ-træ samlinger

Anvendelsesområder

  • Anvendes til fastgørelse af topplankeken i tegltage udført med mørtelfri rygning med ventilation

Teknisk data

Dimensioner

Dimensioner

Art. nr. DB. nr. Mål [mm]
A B C D F t
TOP51-B3104296512057602291.5

Installation

Installation

Fastgørelse

  • Beslaget fastgøres til spær med CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer
  • Topplanken fastgøres med CSA5,0x25 beslagskruer

Yderligere information om anvendelse og montage findes i ”Tegl 36, oplægning af tegltage, november 2005”.
