Trækankre

HD Trækankre består af to dele: Et vinkelbukket vindtræksbånd af varmforzinket plade og en varmforzinket underlagsplade som er i stand til at føre trækket i vindtrækbåndets lodrette del hen til betonbefæstigelsen. Begge komponenter medfølger.

Teknisk datablad
CE mærket
CE mærket
Aftalegrundlag
Aftalegrundlag
Varmforzinket stål Z275
Varmforzinket stål Z275
EPD
EPD
Anvendelsesklasse 2
Anvendelsesklasse 2
Indoor
Indoor

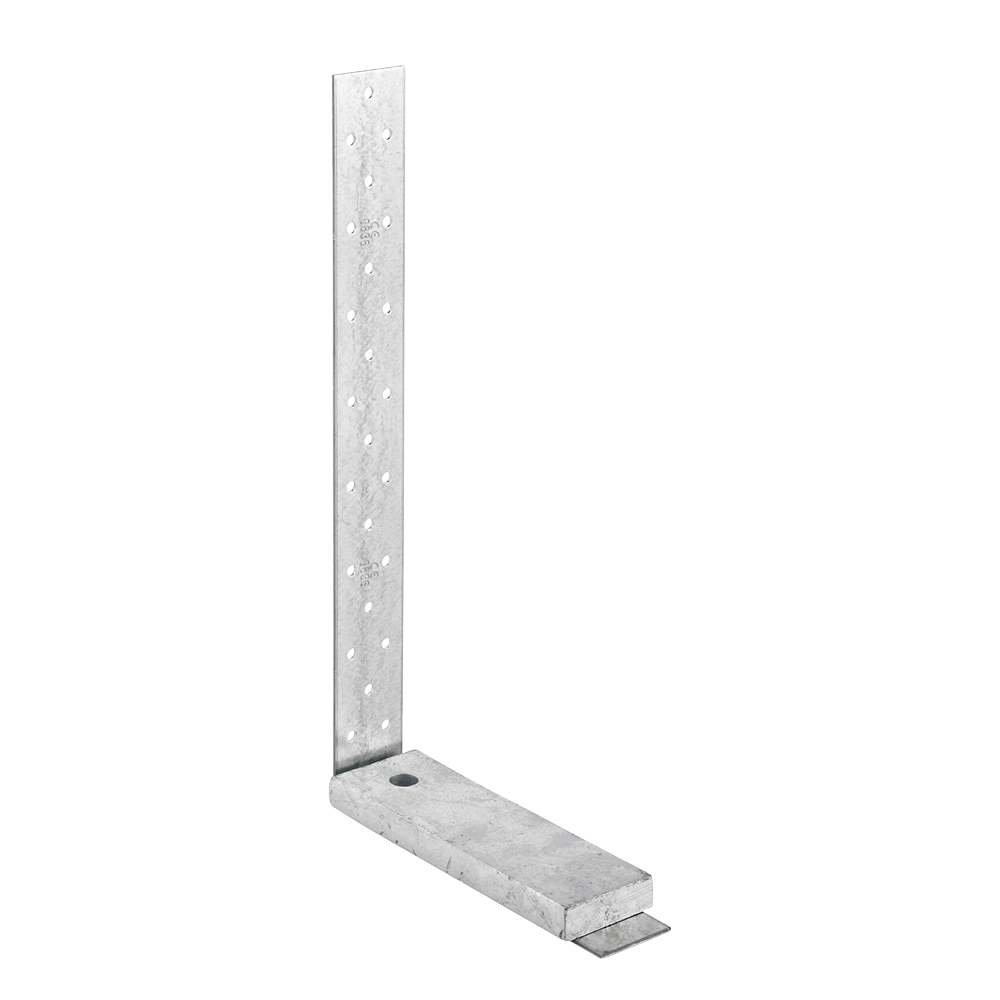

HD main.jpg

Produktinformationer

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Fordele

  • Beslagene er velegnet til befæstigelse i beton

Applikationer

Samlinger

  • Træ-søjle samlinger

Anvendelsesområder

  • HD Trækankre anvendes til forankring af træsøjler til betonfundament. Den lange lodrette flig gør det muligt at forankre søjler, også hvor søjlen har en underliggende rem
  • Med trækankre kan trækonstruktioner, der er udsat for løftende kræfter, fastgøres til betonkonstruktioner

Teknisk data

Dimensioner

Dimensioner

Dimensioner
ReferenceMål
AndreDimensioner[mm]Huller flig AHuller flig B
DB nr.Antal pr. kasseVægt[kg]A[mm]B[mm]C[mm]D[mm]E[mm]F[mm]G[mm]t[mm]RundRund
Ø5[mm]Ø14[mm]Ø18[mm]Ø22[mm]
HD340M12G580453510.01.3342182401527160502241--
HD400M16G580453610.01.240312340152811060329-1-
HD420M16G58045378.02.442222260203720060250-1-
HD420M20G580453810.01.24221026020378560250--1

E = boringsafstand fra væggen

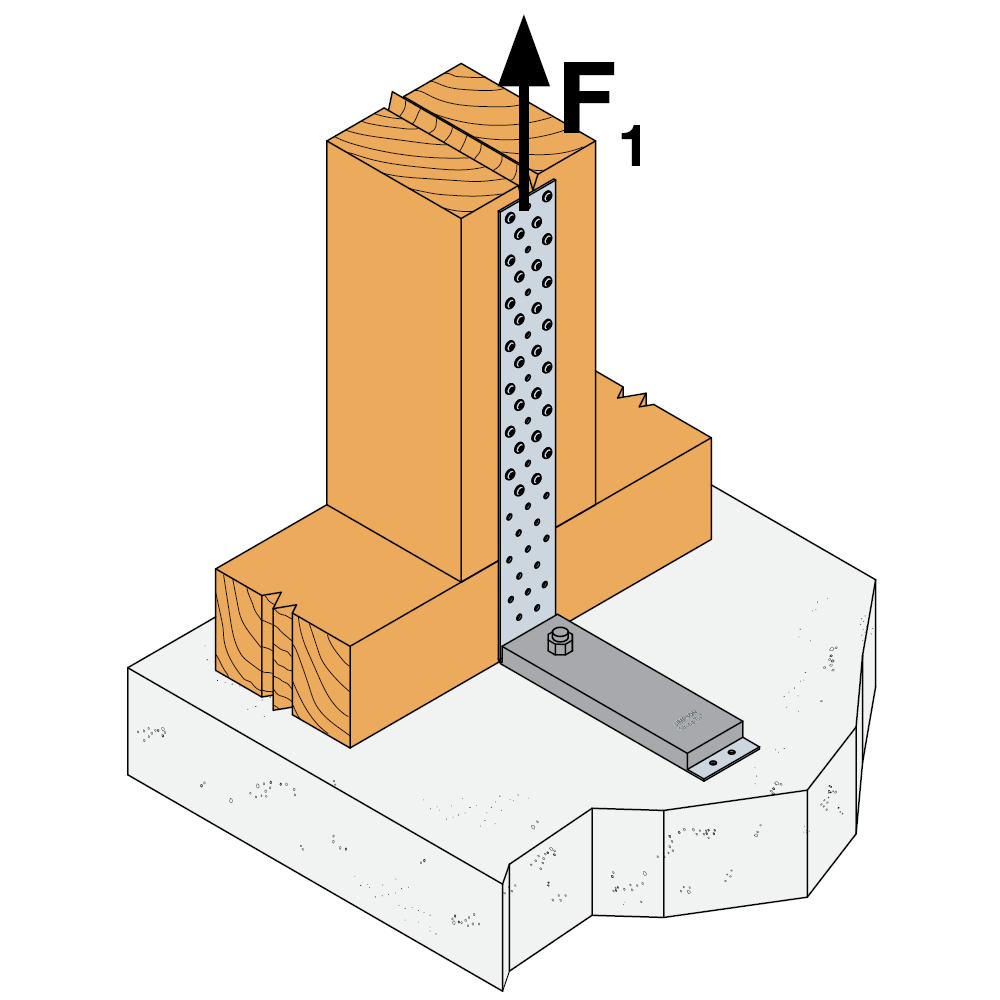

Karakteristisk bæreevne

Karakteristisk bæreevne
ReferenceHoldowns capacity
Karakteristisk bæreevne - Bjælke-betonsamling
UdsømningKarakteristisk bæreevne - Bjælke-betonsamling[kN]
Flig AFlig BR₁.ₖBoltefaktor
AntalAntalType
HD340M12Gn1.0M12min. (n x Rlat.k; 17,8/kmod)1.2
HD400M16Gn1.0M16min. (n x Rlat.k; 23,4/kmod)1.3
HD420M16Gn1.0M16min. (n x Rlat.k; 26,8/kmod)1.2
HD420M20Gn1.0M20min. (n x Rlat.k; 26,8/kmod)1.8

For regningsmæssig bæreevne se ”Generel information”
Rlat,k = karakteristisk tværbæreevne af ét forbindelsesmiddel.
Antal forbindelsesmidler n = neff iht. Eurocode 5 (8.3.1.1)

Installation

Installation

Fastgørelse

  • Til fastgørelse på søjlen anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer. Samlingen på beton udføres med bolt M12, M16 eller M20

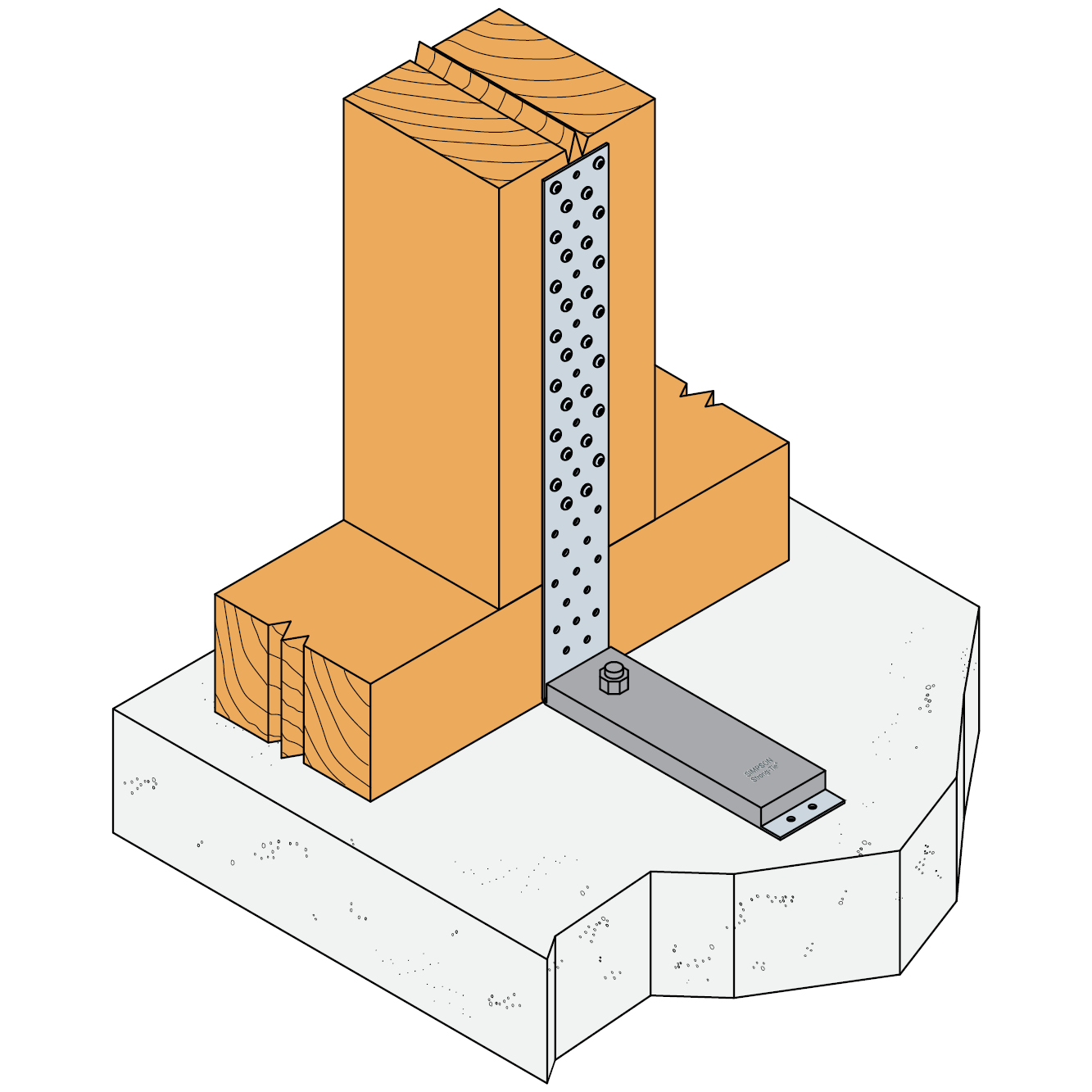

HD340M12G install wood wood

Certificeringer

Ydeevneerklæring (DoP)

uk-dop-e07-0285-07.pdf
product.doc.history.none

Europæisk teknisk vurdering (ETA)

eta-07-0285-2021-12-09.pdf
product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Downloads

CAD og BIM-bibliotek

2D

HD340M12G

HD400M16G

HD420M20G

HD420M16G

3D

HD340M12G

HD400M16G

HD420M20G

HD420M16G

3D Simplified

HD340M12G

HD400M16G

HD420M20G

HD420M16G

ZIP-pakker
