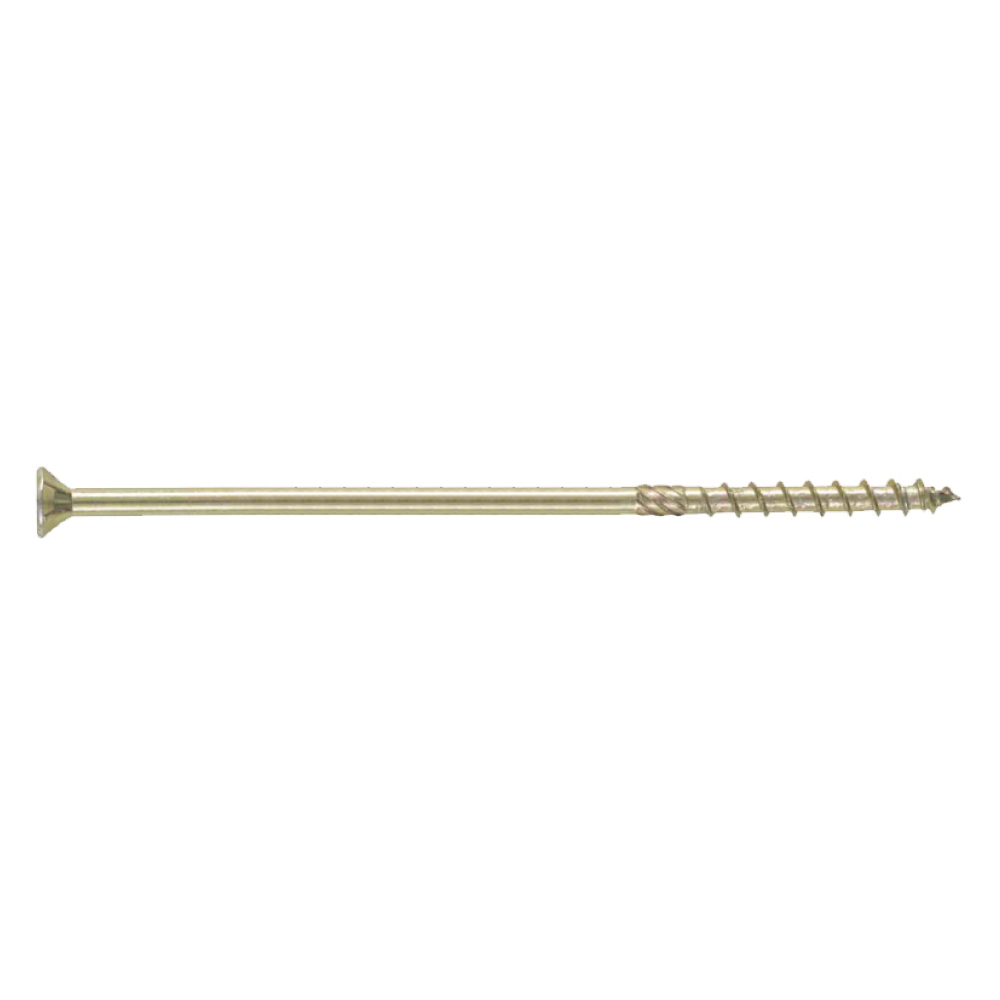

ESCRC

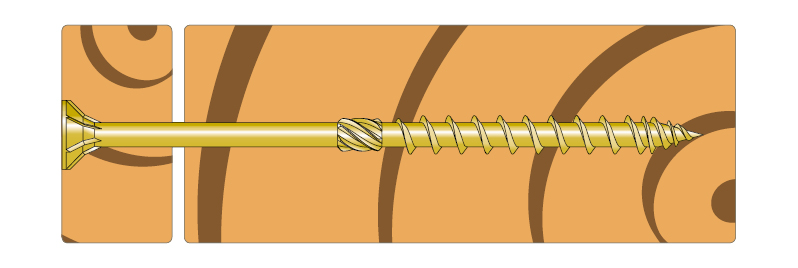

Undersænket konstruktionsskrue til træ

ESCRC er en 6, 8 eller 10 mm diameter skrue med undersænket hoved, som er designet til at samle to eller flere stykker tømmer. ESCRC skruen har en fræseribbe, som sikrer nem og jævn iskruning af skaftet. Det undersænkede hoved giver en plan afslutning og mulighed for tæt montage efterfølgende.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 2

Gulkromatiseret

Indoor

Solid Wood

Produktinformationer

Billeder

Multi-ply panel assembly

Kipsamling

Cladding frame assembly


Fastgørelse af OSB plader til bjælker

Egenskaber

Materiale

Stålkvalitet:
Kulstof stål
Korrosionsbeskyttelse:
Zink lagtykkelse på ca. 5 μm

Fordele

ESCRC skruen har en fræseribbe, som sikrer nem og jævn iskruning af skaftet
Det undersænkede hoved giver en plan afslutning og mulighed for tæt montage efterfølgende.

Applikationer

Samlinger

Træ-træ samt stål-træ samlinger

Anvendeslesområder

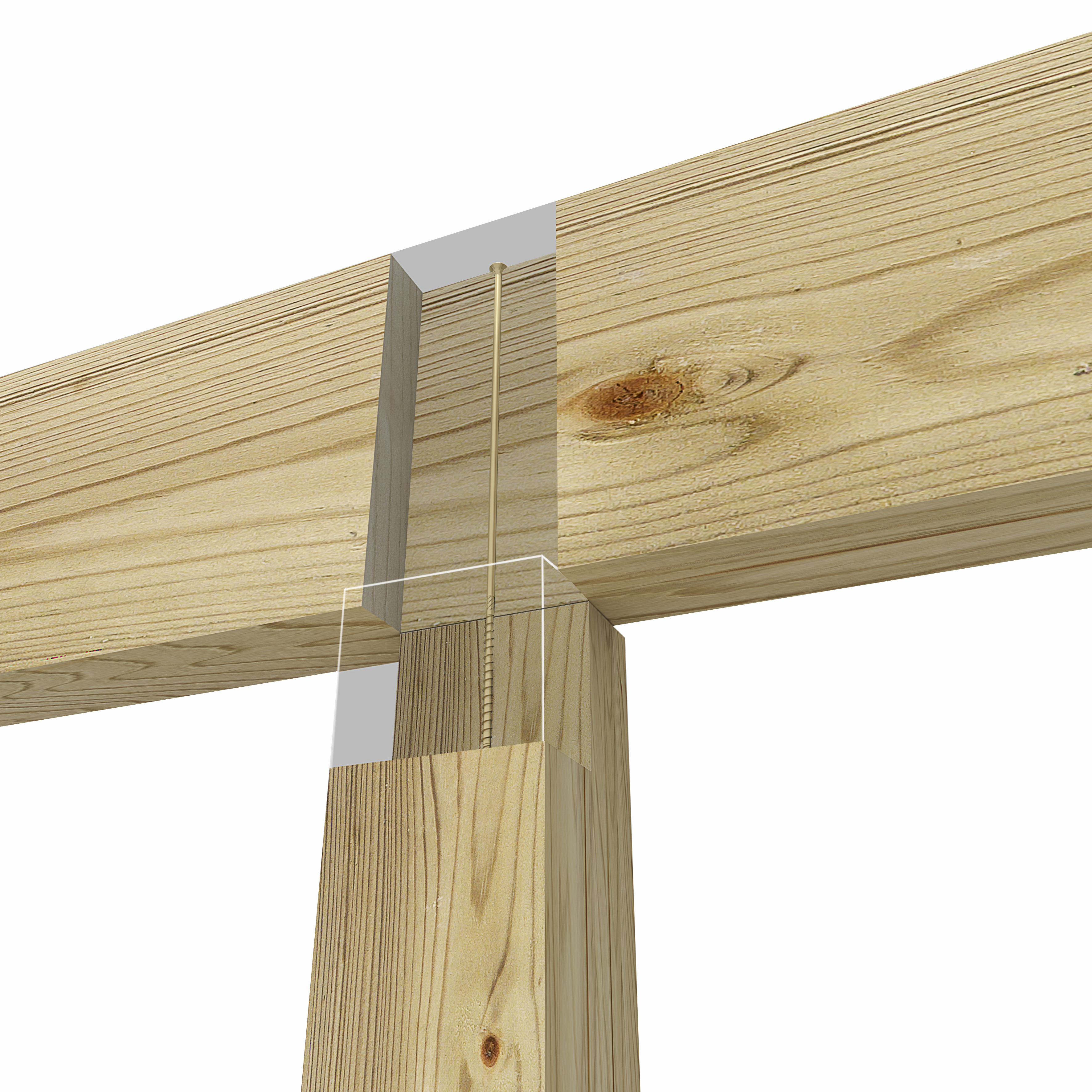

Er designet til at samle to eller flere stykker træ i trækonstruktioner

Teknisk data

Dimensioner

Dimensioner

Art. nr.	DB nr.	Dimensioner [mm]					Bit	Antal pr. kasse
Art. nr.	DB nr.	L	l_g	d₁	d	d_h	Bit	Antal pr. kasse
ESCRC6.0X60	1806125	60	36	4	6	12	TX30	200
ESCRC6.0X70	1806126	70	36	4	6	12	TX30	200
ESCRC6.0X80	1806127	80	48	4	6	12	TX30	100
ESCRC6.0X90	1712397	90	48	4	6	12	TX30	100
ESCRC6.0X100	1806123	100	48	4	6	12	TX30	100
ESCRC6.0X120	1712386	120	64	4	6	12	TX30	100
ESCRC6.0X140	1712388	140	64	4	6	12	TX30	100
ESCRC6.0X160	1712390	160	64	4	6	12	TX30	100
ESCRC6.0X180	1712391	180	64	4	6	12	TX30	100
ESCRC6.0X200	1712392	200	64	4	6	12	TX30	100
ESCRC8.0X80	1806129	80	54	5.3	8	15	TX40	50
ESCRC8.0X100	1806128	100	54	5.3	8	15	TX40	50
ESCRC8.0X120	1712399	120	54	5.3	8	15	TX40	50
ESCRC8.0X140	1712398	140	84	5.3	8	15	TX40	50
ESCRC8.0X180	1712401	180	100	5.3	8	15	TX40	50
ESCRC8.0X160	1712400	160	84	5.3	8	15	TX40	50
ESCRC8.0X200	1712402	200	100	5.3	8	15	TX40	50
ESCRC8.0X260	1712405	260	100	5.3	8	15	TX40	50
ESCRC8.0X280	1712406	280	100	5.3	8	15	TX40	50
ESCRC8.0X300	1712407	300	100	5.3	8	15	TX40	50
ESCRC8.0X340	1712409	340	100	5.3	8	15	TX40	50
ESCRC8.0X400	1712413	400	100	5.3	8	15	TX40	50
ESCRC10.0X120	1712373	120	60	6.2	10	18.5	TX40	50
ESCRC10.0X140	1806121	140	60	6.2	10	18.5	TX40	50
ESCRC10.0X180	1806122	180	100	6.2	10	18.5	TX40	50
ESCRC10.0X200	1712375	200	100	6.2	10	18.5	TX40	50
ESCRC10.0X240	1712377	240	100	6.2	10	18.5	TX40	50
ESCRC10.0X280	1712379	280	100	6.2	10	18.5	TX40	50
ESCRC10.0X300	1712380	300	100	6.2	10	18.5	TX40	50
ESCRC10.0X320	1712381	320	100	6.2	10	18.5	TX40	50
ESCRC10.0X360	1712383	360	100	6.2	10	18.5	TX40	50
ESCRC10.0X400	1712385	400	100	6.2	10	18.5	TX40	50
ESCRC6.0x130	-	-	-	-	-	-	-	-
ESCRC6.0X150	-	-	-	-	-	-	-	-

Produktkarakteristiske egenskaber

Art. nr.	Bøjningsstyrke - M_y,k [Nm]	Karakteristisk udtræksparameter - f_ax,k,90° [N/mm²]	Karakteristisk hoved gennemtræksparameter - f_head,k [N/mm²]	Karakteristisk trækstyrke - f_tens,k [kN]	Karakteristisk vridningsstyrke - f_tor,k [Nm]
ESCRC6.0X60	10.1	13	14.6	12.8	10.1
ESCRC6.0X70	10.1	13	14.6	12.8	10.1
ESCRC6.0X80	10.1	13	14.6	12.8	10.1
ESCRC6.0X90	10.1	13	14.6	12.8	10.1
ESCRC6.0X100	10.1	13	14.6	12.8	10.1
ESCRC6.0X120	10.1	13	14.6	12.8	10.1
ESCRC6.0X140	10.1	13	14.6	12.8	10.1
ESCRC6.0X160	10.1	13	14.6	12.8	10.1
ESCRC6.0X180	10.1	13	14.6	12.8	10.1
ESCRC6.0X200	10.1	13	14.6	12.8	10.1
ESCRC8.0X80	22.6	10.7	12.4	22.7	25.6
ESCRC8.0X100	22.6	10.7	12.4	22.7	25.6
ESCRC8.0X120	22.6	10.7	12.4	22.7	25.6
ESCRC8.0X140	22.6	10.7	12.4	22.7	25.6
ESCRC8.0X180	22.6	10.7	12.4	22.7	25.6
ESCRC8.0X160	22.6	10.7	12.4	22.7	25.6
ESCRC8.0X200	22.6	10.7	12.4	22.7	25.6
ESCRC8.0X260	22.6	10.7	12.4	22.7	25.6
ESCRC8.0X280	22.6	10.7	12.4	22.7	25.6
ESCRC8.0X300	22.6	10.7	12.4	22.7	25.6
ESCRC8.0X340	22.6	10.7	12.4	22.7	25.6
ESCRC8.0X400	22.6	10.7	12.4	22.7	25.6
ESCRC10.0X120	33	9.5	12.2	33.2	47.5
ESCRC10.0X140	33	9.5	12.2	33.2	47.5
ESCRC10.0X180	33	9.5	12.2	33.2	47.5
ESCRC10.0X200	33	9.5	12.2	33.2	47.5
ESCRC10.0X240	33	9.5	12.2	33.2	47.5
ESCRC10.0X280	33	9.5	12.2	33.2	47.5
ESCRC10.0X300	33	9.5	12.2	33.2	47.5
ESCRC10.0X320	33	9.5	12.2	33.2	47.5
ESCRC10.0X360	33	9.5	12.2	33.2	47.5
ESCRC10.0X400	33	9.5	12.2	33.2	47.5
ESCRC6.0x130	-	-	-	-	-
ESCRC6.0X150	-	-	-	-	-

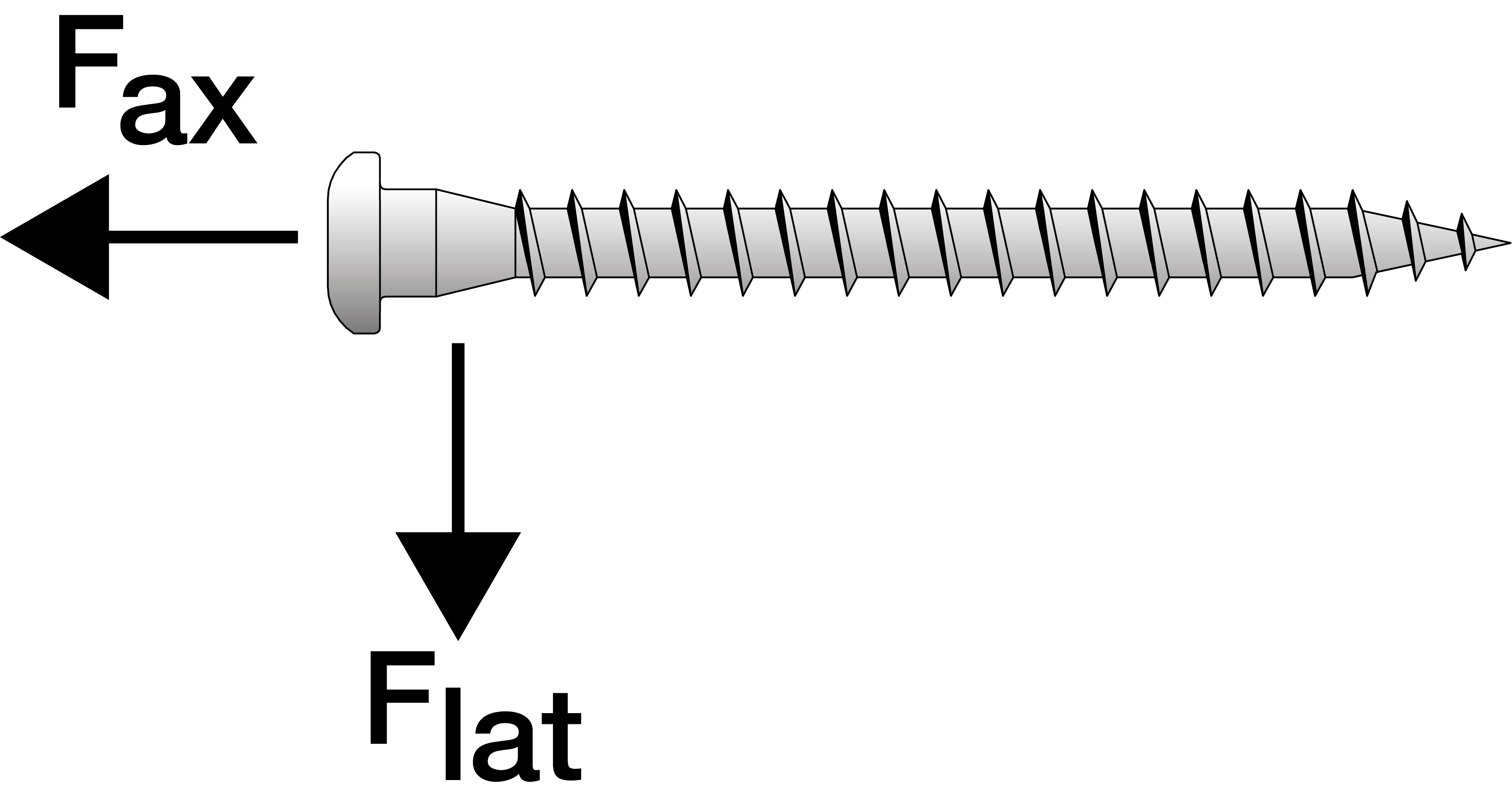

Karakteristisk bæreevne

Art. nr.	Karakteristisk bæreevne [kN]
	R_ax.k config [1]	R_head.k config [2]	Forskydningsstyrke - træ-træ – R_lat,k				Forskydningsstyrke - stål-træ – R_lat,k
	R_ax.k config [1]	R_head.k config [2]	α₁=90° and α₂=0° config [3]	α₁=0° and α₂=0° config [4]	α1=90° and α2=90° config [5]	α1=0° and α2=90° config [6]	α₂=0° config [7]	α₂=90° config [8] [kN]
ESCRC6.0X60	2.81	2.1	1.81	1.81	1.81	1.81	3.02	3
ESCRC6.0X70	2.81	2.1	1.96	1.96	1.96	1.96	3.02	3
ESCRC6.0X80	3.74	2.1	1.96	1.96	1.96	1.96	3.25	3.3
ESCRC6.0X90	3.74	2.1	2.16	2.16	2.16	2.16	3.25	3.3
ESCRC6.0X100	3.74	2.1	2.16	2.16	2.16	2.16	3.25	3.3
ESCRC6.0X120	4.99	2.1	2.16	2.16	2.16	2.16	3.57	3.6
ESCRC6.0X140	4.99	2.1	2.16	2.16	2.16	2.16	3.57	3.6
ESCRC6.0X160	4.99	2.1	2.16	2.16	2.16	2.16	3.57	3.6
ESCRC6.0X180	4.99	2.1	2.16	2.16	2.16	2.16	3.57	3.6
ESCRC6.0X200	4.99	2.1	2.16	2.16	2.16	2.16	3.57	3.6
ESCRC8.0X80	4.62	2.79	a)	a)	a)	a)	6.18	5.3
ESCRC8.0X100	4.62	2.79	3.68	4.25	3.5	3.9	6.18	5.3
ESCRC8.0X120	4.62	2.79	3.9	4.25	3.63	3.9	6.18	5.3
ESCRC8.0X140	7.19	2.79	3.9	4.25	3.63	3.9	6.82	5.9
ESCRC8.0X180	8.56	2.79	3.9	4.25	3.63	3.9	7.17	6.3
ESCRC8.0X160	7.19	2.79	3.9	4.25	3.63	3.9	6.82	5.9
ESCRC8.0X200	8.56	2.79	3.9	4.25	3.63	3.9	7.17	6.3
ESCRC8.0X260	8.56	2.79	3.9	4.25	3.63	3.9	7.17	6.3
ESCRC8.0X280	8.56	2.79	3.9	4.25	3.63	3.9	7.17	6.3
ESCRC8.0X300	8.56	2.79	3.9	4.25	3.63	3.9	7.17	6.3
ESCRC8.0X340	8.56	2.79	3.9	4.25	3.63	3.9	7.17	6.3
ESCRC8.0X400	8.56	2.79	3.9	4.25	3.63	3.9	7.17	6.3
ESCRC10.0X120	5.7	4.18	5.29	5.79	4.92	5.29	8.14	6.9
ESCRC10.0X140	5.7	4.18	5.29	5.79	4.92	5.29	8.14	6.9
ESCRC10.0X180	9.5	4.18	5.29	5.79	4.92	5.29	9.09	7.9
ESCRC10.0X200	9.5	4.18	5.29	5.79	4.92	5.29	9.09	7.9
ESCRC10.0X240	9.5	4.18	5.29	5.79	4.92	5.29	9.09	7.9
ESCRC10.0X280	9.5	4.18	5.29	5.79	4.92	5.29	9.09	7.9
ESCRC10.0X300	9.5	4.18	5.29	5.79	4.92	5.29	9.09	7.9
ESCRC10.0X320	9.5	4.18	5.29	5.79	4.92	5.29	9.09	7.9
ESCRC10.0X360	9.5	4.18	5.29	5.79	4.92	5.29	9.09	7.9
ESCRC10.0X400	9.5	4.18	5.29	5.79	4.92	5.29	9.09	7.9
ESCRC6.0x130	-	-	-	-	-	-	-	-
ESCRC6.0X150	-	-	-	-	-	-	-	-

For yderligere/detaljeret information henvises til ETA-13/0769 eller ring til vores tekniske afdeling.

Abacus

Karakteristisk bæreevne - træ-træ

Art. nr.	karakteristiske bæreevner - træ-træ C24
	Udtræksbæreevne		Forskydningsstyrke parallelt med fiberretningen [Rv.0.k] [kN]							Forskydningsstyrke vinkelret med fiberretningen [Rv.90.k] [kN]
	t₁ [mm]	R_ax.k [kN]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	≥100 [mm]
ESCRC6.0X60	24	2.1	-	-	-	-	-	-	-	-	-	-	-	-	-	-
ESCRC6.0X70	34	2.1	2.25	-	-	-	-	-	-	2.25	-	-	-	-	-	-
ESCRC6.0X80	32	2.1	2.28	-	-	-	-	-	-	2.28	-	-	-	-	-	-
ESCRC6.0X90	42	2.1	2.28	2.31	2.31	-	-	-	-	2.28	2.31	2.31	-	-	-	-
ESCRC6.0X100	52	2.1	2.28	2.31	2.31	-	-	-	-	2.28	2.31	2.31	-	-	-	-
ESCRC6.0X120	56	2.1	2.28	2.31	2.31	2.31	-	-	-	2.28	2.31	2.31	2.31	-	-	-
ESCRC6.0X140	76	2.1	2.28	2.31	2.31	2.31	2.31	2.31	-	2.28	2.31	2.31	2.31	2.31	2.31	-
ESCRC6.0X160	96	2.1	2.28	2.31	2.31	2.31	2.31	2.31	2.31	2.28	2.31	2.31	2.31	2.31	2.31	2.31
ESCRC6.0X180	116	2.1	2.28	2.31	2.31	2.31	2.31	2.31	2.31	2.28	2.31	2.31	2.31	2.31	2.31	2.31
ESCRC6.0X200	136	2.1	2.28	2.31	2.31	2.31	2.31	2.31	2.31	2.28	2.31	2.31	2.31	2.31	2.31	2.31
ESCRC8.0X80	26	2.79	-	-	-	-	-	-	-	-	-	-	-	-	-	-
ESCRC8.0X100	46	2.79	3.92	4.22	4.25	-	-	-	-	3.08	3.26	3.46	-	-	-	-
ESCRC8.0X120	66	2.79	3.92	4.22	4.25	4.25	-	-	-	3.08	3.26	3.46	3.63	-	-	-
ESCRC8.0X140	56	2.79	3.92	4.22	4.25	4.25	-	-	-	3.08	3.26	3.46	3.63	-	-	-
ESCRC8.0X180	80	2.79	3.92	4.22	4.25	4.25	4.25	4.25	-	3.08	3.26	3.46	3.63	3.63	3.63	-
ESCRC8.0X160	76	2.79	3.92	4.22	4.25	4.25	4.25	4.25	-	3.08	3.26	3.46	3.63	3.63	3.63	-
ESCRC8.0X200	100	2.79	3.92	4.22	4.25	4.25	4.25	4.25	4.25	3.08	3.26	3.46	3.63	3.63	3.63	3.63
ESCRC8.0X260	160	2.79	3.92	4.22	4.25	4.25	4.25	4.25	4.25	3.08	3.26	3.46	3.63	3.63	3.63	3.63
ESCRC8.0X280	180	2.79	3.92	4.22	4.25	4.25	4.25	4.25	4.25	3.08	3.26	3.46	3.63	3.63	3.63	3.63
ESCRC8.0X300	200	2.79	3.92	4.22	4.25	4.25	4.25	4.25	4.25	3.08	3.26	3.46	3.63	3.63	3.63	3.63
ESCRC8.0X340	240	2.79	3.92	4.22	4.25	4.25	4.25	4.25	4.25	3.08	3.26	3.46	3.63	3.63	3.63	3.63
ESCRC8.0X400	300	2.79	3.92	4.22	4.25	4.25	4.25	4.25	4.25	3.08	3.26	3.46	3.63	3.63	3.63	3.63
ESCRC10.0X120	60	4.18	-	5.48	5.79	5.79	-	-	-	-	4.25	4.48	4.92	-	-	-
ESCRC10.0X140	80	4.18	-	5.48	5.79	5.79	5.79	5.79	-	-	4.25	4.48	4.92	4.92	4.92	-
ESCRC10.0X180	80	4.18	-	5.48	5.79	5.79	5.79	5.79	-	-	4.25	4.48	4.92	4.92	4.92	-
ESCRC10.0X200	100	4.18	-	5.48	5.79	5.79	5.79	5.79	5.79	-	4.25	4.48	4.92	4.92	4.92	4.92
ESCRC10.0X240	140	4.18	-	5.48	5.79	5.79	5.79	5.79	5.79	-	4.25	4.48	4.92	4.92	4.92	4.92
ESCRC10.0X280	180	4.18	-	5.48	5.79	5.79	5.79	5.79	5.79	-	4.25	4.48	4.92	4.92	4.92	4.92
ESCRC10.0X300	200	4.18	-	5.48	5.79	5.79	5.79	5.79	5.79	-	4.25	4.48	4.92	4.92	4.92	4.92
ESCRC10.0X320	220	4.18	-	5.48	5.79	5.79	5.79	5.79	5.79	-	4.25	4.48	4.92	4.92	4.92	4.92
ESCRC10.0X360	260	4.18	-	5.48	5.79	5.79	5.79	5.79	5.79	-	4.25	4.48	4.92	4.92	4.92	4.92
ESCRC10.0X400	300	4.18	-	5.48	5.79	5.79	5.79	5.79	5.79	-	4.25	4.48	4.92	4.92	4.92	4.92
ESCRC6.0x130	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
ESCRC6.0X150	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

Ovenstående bæreevner er gældende for:

Trætykkelser (hovedsiden) ≤ t₁ angiver i tabellen
Vinkel mellem skrueaksen og fiberretningen mellem 45° og 90°

For at opnå maksimal sammenspænding af de to træstykker må træstykket under hovedet ikke være tykkere end t1

Forskydningsstyrkerne er angivet for forskellige trætykkelser t1 af træstykket under hovedet, med følgende konfigurationer:

Last parallel med fiberretning R_v.0°.k
Last vinkelret på fiberretning R_v.90°.k

Trækvalitet C24 eller bedre.
Forboring er forudsat i bæreevnerne (forskydning)
For skruer med delvis gevind er det forudsat at der er max 5 mm gevind i træstykket under hovedet for at sikre maksimal sammenspænding af de to træstykker.
Der er set bort fra kravet i EN1995-1-1:2004+A2:2014 kap. 8.3.1.2 stk. (2) vedr. min. indtrængningsdybde.

Karakteristisk bæreevne - stål-træ

Art. nr.	Karakteristisk bæreevne - stål på træ C24
	Udtræksbæreevne [Rax.st.k] [kN]	Forskydningsstyrke - tynd plade		Forskydningsstyrke - tyk plade
	Udtræksbæreevne [Rax.st.k] [kN]	R_v.0.st.k [kN]	R_v.90.st.k [kN]	R_v.0.st.k [kN]	R_v.90.st.k [kN]
ESCRC6.0X60	2.81	2.49	2.49	3.23	3.23
ESCRC6.0X70	2.81	2.49	2.49	3.23	3.23
ESCRC6.0X80	3.74	2.72	2.72	3.46	3.46
ESCRC6.0X90	3.74	2.72	2.72	3.46	3.46
ESCRC6.0X100	3.74	2.72	2.72	3.46	3.46
ESCRC6.0X120	4.99	3.03	3.03	3.77	3.77
ESCRC6.0X140	4.99	3.03	3.03	3.77	3.77
ESCRC6.0X160	4.99	3.03	3.03	3.77	3.77
ESCRC6.0X180	4.99	3.03	3.03	3.77	3.77
ESCRC6.0X200	4.99	3.03	3.03	3.77	3.77
ESCRC8.0X80	4.62	4.71	4.09	6.18	5.3
ESCRC8.0X100	4.62	4.71	4.09	6.18	5.3
ESCRC8.0X120	4.62	4.71	4.09	6.18	5.3
ESCRC8.0X140	7.19	5.35	4.73	6.82	5.94
ESCRC8.0X180	8.56	5.69	5.07	7.17	6.28
ESCRC8.0X160	7.19	5.35	4.73	6.82	5.94
ESCRC8.0X200	8.56	5.69	5.07	7.17	6.28
ESCRC8.0X260	8.56	5.69	5.07	7.17	6.28
ESCRC8.0X280	8.56	5.69	5.07	7.17	6.28
ESCRC8.0X300	8.56	5.69	5.07	7.17	6.28
ESCRC8.0X340	8.56	5.69	5.07	7.17	6.28
ESCRC8.0X400	8.56	5.69	5.07	7.17	6.28
ESCRC10.0X120	5.7	6.17	5.3	8.14	6.91
ESCRC10.0X140	5.7	6.17	5.3	8.14	6.91
ESCRC10.0X180	9.5	7.12	6.25	9.09	7.86
ESCRC10.0X200	9.5	7.12	6.25	9.09	7.86
ESCRC10.0X240	9.5	7.12	6.25	9.09	7.86
ESCRC10.0X280	9.5	7.12	6.25	9.09	7.86
ESCRC10.0X300	9.5	7.12	6.25	9.09	7.86
ESCRC10.0X320	9.5	7.12	6.25	9.09	7.86
ESCRC10.0X360	9.5	7.12	6.25	9.09	7.86
ESCRC10.0X400	9.5	7.12	6.25	9.09	7.86
ESCRC6.0x130	-	-	-	-	-
ESCRC6.0X150	-	-	-	-	-

Ovenstående forskydningsbæreevner er givet for tyk plade (tst = d) samt tynd plade (tst = 0,5xd) under følgende forudsætninger:

Last parallelt med fiverretning R_v.0°.k
Last vinkelret på fiberretning R_v.90°.k

Trækvalitet C24 eller bedre.
Bæreevner for ståltykkelser mellem tynd og tyk kan bestemmes ved interpolation.
Forboring er forudsat i bæreevnerne (forskydning).

Karakteristisk bæreevne - træ på bjælker

Art. nr.	Karakteristisk bæreevne - træ på bjælker C24
	Minimumsbredde af bjælke [mm]	Minimumsafstand til underside af træstykke a_4,c [mm]	Forskydningsstyrke i relation til trætykkelse t₁ [Rv.90-0.k] [kN]
	Minimumsbredde af bjælke [mm]	Minimumsafstand til underside af træstykke a_4,c [mm]	35 [mm]	40 [mm]	45 [mm]	60 [mm]	75 [mm]	80 [mm]	90 [mm]	≥100 [mm]
ESCRC6.0X60	-	-	-	-	-	-	-	-	-	-
ESCRC6.0X70	36	18	2.28	-	-	-	-	-	-	-
ESCRC6.0X80	36	18	2.31	-	-	-	-	-	-	-
ESCRC6.0X90	36	18	2.31	2.31	2.31	-	-	-	-	-
ESCRC6.0X100	36	18	2.31	2.31	2.31	-	-	-	-	-
ESCRC6.0X120	36	18	2.31	2.31	2.31	2.31	-	-	-	-
ESCRC6.0X140	36	18	2.31	2.31	2.31	2.31	2.31	2.31	-	-
ESCRC6.0X160	36	18	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31
ESCRC6.0X180	36	18	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31
ESCRC6.0X200	36	18	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31
ESCRC8.0X80	-	-	-	-	-	-	-	-	-	-
ESCRC8.0X100	48	24	3.9	3.9	3.9	-	-	-	-	-
ESCRC8.0X120	48	24	3.9	3.9	3.9	3.9	-	-	-	-
ESCRC8.0X140	48	24	3.9	3.9	3.9	3.9	-	-	-	-
ESCRC8.0X180	48	24	3.9	3.9	3.9	3.9	3.9	3.9	-	-
ESCRC8.0X160	48	24	3.9	3.9	3.9	3.9	3.9	3.9	-	-
ESCRC8.0X200	48	24	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9
ESCRC8.0X260	48	24	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9
ESCRC8.0X280	48	24	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9
ESCRC8.0X300	48	24	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9
ESCRC8.0X340	48	24	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9
ESCRC8.0X400	48	24	3.9	3.9	3.9	3.9	3.9	3.9	3.9	3.9
ESCRC10.0X120	60	30	-	5.29	5.29	5.29	-	-	-	-
ESCRC10.0X140	60	30	-	5.29	5.29	5.29	5.29	5.29	-	-
ESCRC10.0X180	60	30	-	5.29	5.29	5.29	5.29	5.29	-	-
ESCRC10.0X200	60	30	-	5.29	5.29	5.29	5.29	5.29	5.29	5.29
ESCRC10.0X240	60	30	-	5.29	5.29	5.29	5.29	5.29	5.29	5.29
ESCRC10.0X280	60	30	-	5.29	5.29	5.29	5.29	5.29	5.29	5.29
ESCRC10.0X300	60	30	-	5.29	5.29	5.29	5.29	5.29	5.29	5.29
ESCRC10.0X320	60	30	-	5.29	5.29	5.29	5.29	5.29	5.29	5.29
ESCRC10.0X360	60	30	-	5.29	5.29	5.29	5.29	5.29	5.29	5.29
ESCRC10.0X400	60	30	-	5.29	5.29	5.29	5.29	5.29	5.29	5.29
ESCRC6.0x130	-	-	-	-	-	-	-	-	-	-
ESCRC6.0X150	-	-	-	-	-	-	-	-	-	-

Forboring er forudsat i bæreevnerne

Karakteristisk bæreevne - OSB plade på træ

Art. nr.	Karakteristisk bæreevne OSB plade (ρ_k≥380 kg/m³) på træ C24
	13 [mm]			15 [mm]			18 [mm]			22 [mm]			25 [mm]
	R_ax.k.13 [kN]	R_v.0.k.13 [kN]	R_v.90.k.13 [kN]	R_ax.k.15 [kN]	R_v.0.k.15 [kN]	R_v.90.k.15 [kN]	R_ax.k.18 [kN]	R_v.0.k.18 [kN]	R_v.90.k.18 [kN]	R_ax.k.22 [kN]	R_v.0.k.22 [kN]	R_v.90.k.22 [kN]	R_ax.k.25 [kN]	R_v.0.k.25 [kN]	R_v.90.k.25 [kN]
ESCRC6.0X60	1.44	1.57	1.57	1.44	1.61	1.61	1.44	1.69	1.69	1.44	1.81	1.81	1.44	1.92	1.92
ESCRC6.0X70	1.44	1.57	1.57	1.44	1.61	1.61	1.44	1.69	1.69	1.44	1.81	1.81	1.44	1.92	1.92
ESCRC6.0X80	1.44	1.57	1.57	1.44	1.61	1.61	1.44	1.69	1.69	1.44	1.81	1.81	1.44	1.92	1.92
ESCRC6.0X90	1.44	1.57	1.57	1.44	1.61	1.61	1.44	1.69	1.69	1.44	1.81	1.81	1.44	1.92	1.92
ESCRC6.0X100	1.44	1.57	1.57	1.44	1.61	1.61	1.44	1.69	1.69	1.44	1.81	1.81	1.44	1.92	1.92
ESCRC6.0X120	1.44	1.57	1.57	1.44	1.61	1.61	1.44	1.69	1.69	1.44	1.81	1.81	1.44	1.92	1.92
ESCRC6.0X140	1.44	1.57	1.57	1.44	1.61	1.61	1.44	1.69	1.69	1.44	1.81	1.81	1.44	1.92	1.92
ESCRC6.0X160	1.44	1.57	1.57	1.44	1.61	1.61	1.44	1.69	1.69	1.44	1.81	1.81	1.44	1.92	1.92
ESCRC6.0X180	1.44	1.57	1.57	1.44	1.61	1.61	1.44	1.69	1.69	1.44	1.81	1.81	1.44	1.92	1.92
ESCRC6.0X200	1.44	1.57	1.57	1.44	1.61	1.61	1.44	1.69	1.69	1.44	1.81	1.81	1.44	1.92	1.92
ESCRC8.0X80	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC8.0X100	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC8.0X120	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC8.0X140	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC8.0X180	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC8.0X160	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC8.0X200	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC8.0X260	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC8.0X280	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC8.0X300	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC8.0X340	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC8.0X400	2.25	2.49	2.49	2.25	2.86	2.65	2.25	2.96	2.75	2.25	3.14	2.93	2.25	3.31	3.09
ESCRC10.0X120	3.42	2.73	2.73	3.42	3.24	3.24	3.42	3.88	3.61	3.42	4.05	3.77	3.42	4.21	3.93
ESCRC10.0X140	3.42	2.73	2.73	3.42	3.24	3.24	3.42	3.88	3.61	3.42	4.05	3.77	3.42	4.21	3.93
ESCRC10.0X180	3.42	2.73	2.73	3.42	3.24	3.24	3.42	3.88	3.61	3.42	4.05	3.77	3.42	4.21	3.93
ESCRC10.0X200	3.42	2.73	2.73	3.42	3.24	3.24	3.42	3.88	3.61	3.42	4.05	3.77	3.42	4.21	3.93
ESCRC10.0X240	3.42	2.73	2.73	3.42	3.24	3.24	3.42	3.88	3.61	3.42	4.05	3.77	3.42	4.21	3.93
ESCRC10.0X280	3.42	2.73	2.73	3.42	3.24	3.24	3.42	3.88	3.61	3.42	4.05	3.77	3.42	4.21	3.93
ESCRC10.0X300	3.42	2.73	2.73	3.42	3.24	3.24	3.42	3.88	3.61	3.42	4.05	3.77	3.42	4.21	3.93
ESCRC10.0X320	3.42	2.73	2.73	3.42	3.24	3.24	3.42	3.88	3.61	3.42	4.05	3.77	3.42	4.21	3.93
ESCRC10.0X360	3.42	2.73	2.73	3.42	3.24	3.24	3.42	3.88	3.61	3.42	4.05	3.77	3.42	4.21	3.93
ESCRC10.0X400	3.42	2.73	2.73	3.42	3.24	3.24	3.42	3.88	3.61	3.42	4.05	3.77	3.42	4.21	3.93
ESCRC6.0x130	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
ESCRC6.0X150	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

Karakteristisk bæreevne - x-finer på træ

Art. nr.	Karakteristisk bæreevne x-finer (ρ_k≥490 kg/m³) på træ C24
	10 [mm]			15 [mm]			18 [mm]			22 [mm]			25 [mm]			30 [mm]
	R_ax.k.10 [kN]	R_v.0.k.10 [kN]	R_v.90.k.10 [kN]	R_ax.k.15 [kN]	R_v.0.k.15 [kN]	R_v.90.k.15 [kN]	R_ax.k.18 [kN]	R_v.0.k.18 [kN]	R_v.90.k.18 [kN]	R_ax.k.22 [kN]	R_v.0.k.22 [kN]	R_v.90.k.22 [kN]	R_ax.k.25 [kN]	R_v.0.k.25 [kN]	R_v.90.k.25 [kN]	R_ax.k.30 [kN]	R_v.0.k.30 [kN]	R_v.90.k.30 [kN]
ESCRC6.0X60	1.76	1.51	1.51	1.76	1.76	1.76	1.76	1.84	1.84	1.76	1.97	1.97	1.76	2.08	2.08	1.76	2.09	2.09
ESCRC6.0X70	1.76	1.51	1.51	1.76	1.76	1.76	1.76	1.84	1.84	1.76	1.97	1.97	1.76	2.08	2.08	1.76	2.27	2.27
ESCRC6.0X80	1.76	1.51	1.51	1.76	1.76	1.76	1.76	1.84	1.84	1.76	1.97	1.97	1.76	2.08	2.08	1.76	2.27	2.27
ESCRC6.0X90	1.76	1.51	1.51	1.76	1.76	1.76	1.76	1.84	1.84	1.76	1.97	1.97	1.76	2.08	2.08	1.76	2.27	2.27
ESCRC6.0X100	1.76	1.51	1.51	1.76	1.76	1.76	1.76	1.84	1.84	1.76	1.97	1.97	1.76	2.08	2.08	1.76	2.27	2.27
ESCRC6.0X120	1.76	1.51	1.51	1.76	1.76	1.76	1.76	1.84	1.84	1.76	1.97	1.97	1.76	2.08	2.08	1.76	2.27	2.27
ESCRC6.0X140	1.76	1.51	1.51	1.76	1.76	1.76	1.76	1.84	1.84	1.76	1.97	1.97	1.76	2.08	2.08	1.76	2.27	2.27
ESCRC6.0X160	1.76	1.51	1.51	1.76	1.76	1.76	1.76	1.84	1.84	1.76	1.97	1.97	1.76	2.08	2.08	1.76	2.27	2.27
ESCRC6.0X180	1.76	1.51	1.51	1.76	1.76	1.76	1.76	1.84	1.84	1.76	1.97	1.97	1.76	2.08	2.08	1.76	2.27	2.27
ESCRC6.0X200	1.76	1.51	1.51	1.76	1.76	1.76	1.76	1.84	1.84	1.76	1.97	1.97	1.76	2.08	2.08	1.76	2.27	2.27
ESCRC8.0X80	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.09
ESCRC8.0X100	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.24
ESCRC8.0X120	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.24
ESCRC8.0X140	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.24
ESCRC8.0X180	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.24
ESCRC8.0X160	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.24
ESCRC8.0X200	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.24
ESCRC8.0X260	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.24
ESCRC8.0X280	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.24
ESCRC8.0X300	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.24
ESCRC8.0X340	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.24
ESCRC8.0X400	2.76	3.38	3.07	2.76	3.65	3.33	2.76	3.87	3.54	2.76	4.21	3.86	2.76	4.49	4.12	2.76	4.75	4.24
ESCRC10.0X120	4.19	4.61	4.17	4.19	4.89	4.45	4.19	5.14	4.69	4.19	5.53	5.05	4.19	5.86	5.36	4.19	6.45	5.76
ESCRC10.0X140	4.19	4.61	4.17	4.19	4.89	4.45	4.19	5.14	4.69	4.19	5.53	5.05	4.19	5.86	5.36	4.19	6.45	5.76
ESCRC10.0X180	4.19	4.61	4.17	4.19	4.89	4.45	4.19	5.14	4.69	4.19	5.53	5.05	4.19	5.86	5.36	4.19	6.45	5.76
ESCRC10.0X200	4.19	4.61	4.17	4.19	4.89	4.45	4.19	5.14	4.69	4.19	5.53	5.05	4.19	5.86	5.36	4.19	6.45	5.76
ESCRC10.0X240	4.19	4.61	4.17	4.19	4.89	4.45	4.19	5.14	4.69	4.19	5.53	5.05	4.19	5.86	5.36	4.19	6.45	5.76
ESCRC10.0X280	4.19	4.61	4.17	4.19	4.89	4.45	4.19	5.14	4.69	4.19	5.53	5.05	4.19	5.86	5.36	4.19	6.45	5.76
ESCRC10.0X300	4.19	4.61	4.17	4.19	4.89	4.45	4.19	5.14	4.69	4.19	5.53	5.05	4.19	5.86	5.36	4.19	6.45	5.76
ESCRC10.0X320	4.19	4.61	4.17	4.19	4.89	4.45	4.19	5.14	4.69	4.19	5.53	5.05	4.19	5.86	5.36	4.19	6.45	5.76
ESCRC10.0X360	4.19	4.61	4.17	4.19	4.89	4.45	4.19	5.14	4.69	4.19	5.53	5.05	4.19	5.86	5.36	4.19	6.45	5.76
ESCRC10.0X400	4.19	4.61	4.17	4.19	4.89	4.45	4.19	5.14	4.69	4.19	5.53	5.05	4.19	5.86	5.36	4.19	6.45	5.76
ESCRC6.0x130	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
ESCRC6.0X150	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

Andre sites på dit sprog

Bygningsbeslag

Skruer

Søm

Fastgørelse i beton og stål

Quik Drive®

Skruefundamenter

Produktinformationer

Billeder

Egenskaber

Materiale

Fordele

Applikationer

Samlinger

Anvendeslesområder

Teknisk data

Dimensioner

Dimensioner

Produktkarakteristiske egenskaber

Karakteristisk bæreevne

Installation

Installation

Abacus

Karakteristisk bæreevne - træ-træ

Karakteristisk bæreevne - stål-træ

Karakteristisk bæreevne - træ på bjælker

Karakteristisk bæreevne - OSB plade på træ

Karakteristisk bæreevne - x-finer på træ

Certificeringer

Ydeevnedeklaration (DoP)

ETA godkendelse (European Technical Assessment)

Relaterede produkter

Træskrue, undersænket

Om Simpson Strong-Tie®

Simpson Strong-Tie Danmark

Telefon

Fax

E-Mail

Website

Copyright (da-DK)
