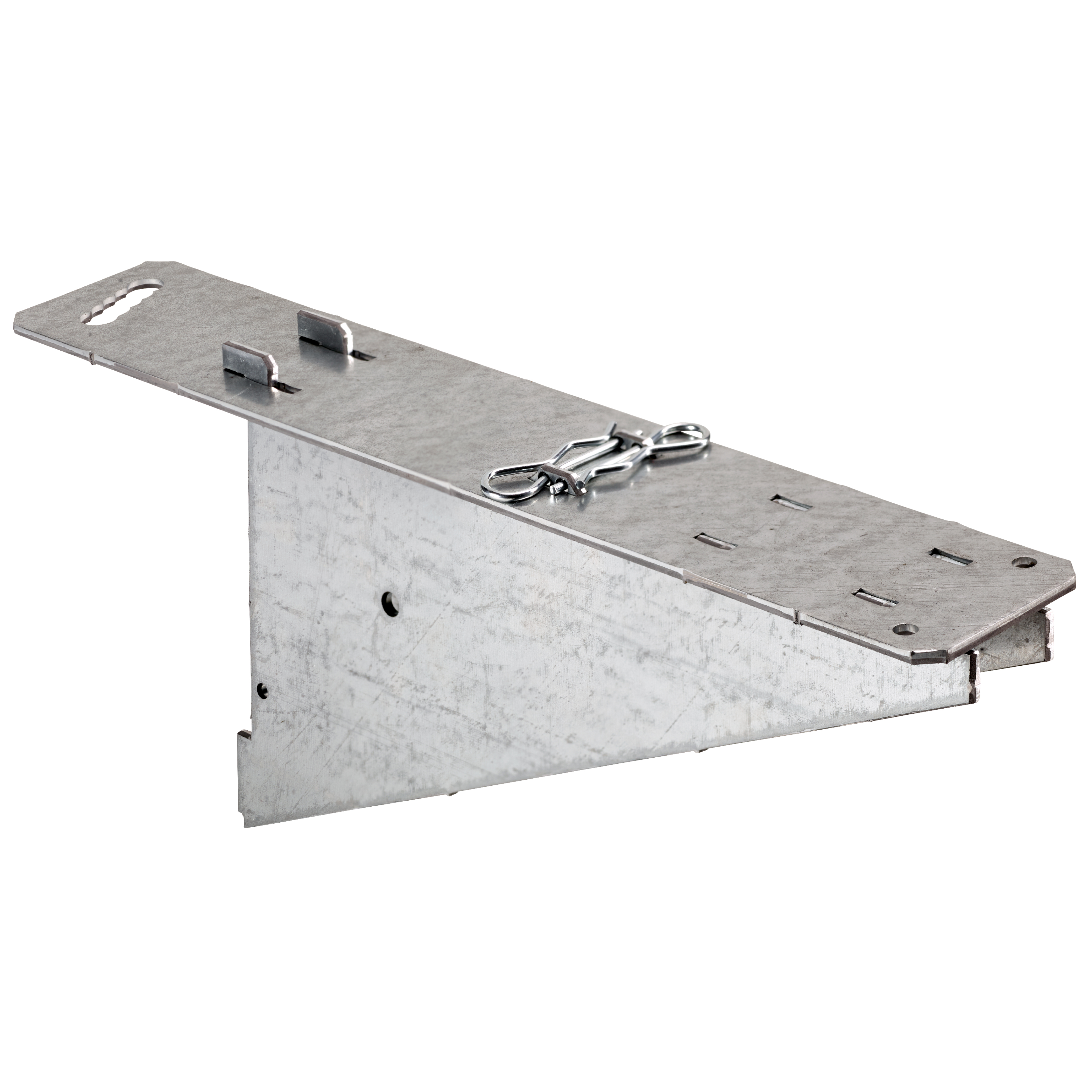

VIMKEH

Vinduesmontage-beslag til høje laster på beton 25

VIMKEH uden trykfod anvendes til understøtning af vinduer med høje laster på beton. Med beslaget kan man opnå ubrudt isolering rundt i vindueshullet, og det er muligt at montere vinduet i bagvæggen selv ved store isoleringstykkelser. Montage af konsolbeslag kan ske inde fra bygningen.

Beslaget produceres efter ordre. Ved bestilling oplyses C-målet.

Belastning: 0,45 x R_lat,d dog max. 3 kN.
R_lat,d er betonskruens regningsmæssige forskydningsstyrke i beton.

Teknisk datablad

Anvendelsesklasse 2

Produktinformationer

Billeder

Egenskaber

Materiale

Stålkvalitet:
Galvaniseret stål S250GD + Z275 i henhold til EN 10346
Korrosionsbeskyttelse:
275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Fordele

Vinduesmontagebeslagene er udviklet, så de matcher de nye isoleringskrav
Nyudviklede størrelser til hulrumsdybder på 210-260 mm
Konsolbeslagene fungerer som understøtning af vinduet
Beslagene og vinduer kan monteres indefra, så stillads er unødvendigt
Mulighed for montering af vindue både før og efter opmuring af formuren
Kuldebroer kan undgås
Beslaget produceres efter ordre. Ved bestilling oplyses C-målet

Montage

m-vindue-01-2018.pdf (468.47 KB)

Applikationer

Anvendelsesområder

Til vinduesmontage med høje laster på beton 25
Belastning: 0,45 x R_lat,d dog max. 3 kN.
R_lat,d er betonskruens regningsmæssige forskydningsstyrke i beton.

Teknisk data

Dimensioner

Dimensioner

Art. nr.	Mål [mm]			Huller
Art. nr.	A	C	t	Ø
VIMKEH 1-X	163-268	85-190	3	5 / 11
VIMKEH 3-X	273-478	195-400	3	5 / 11

Ved bestilling oplyses C-målet

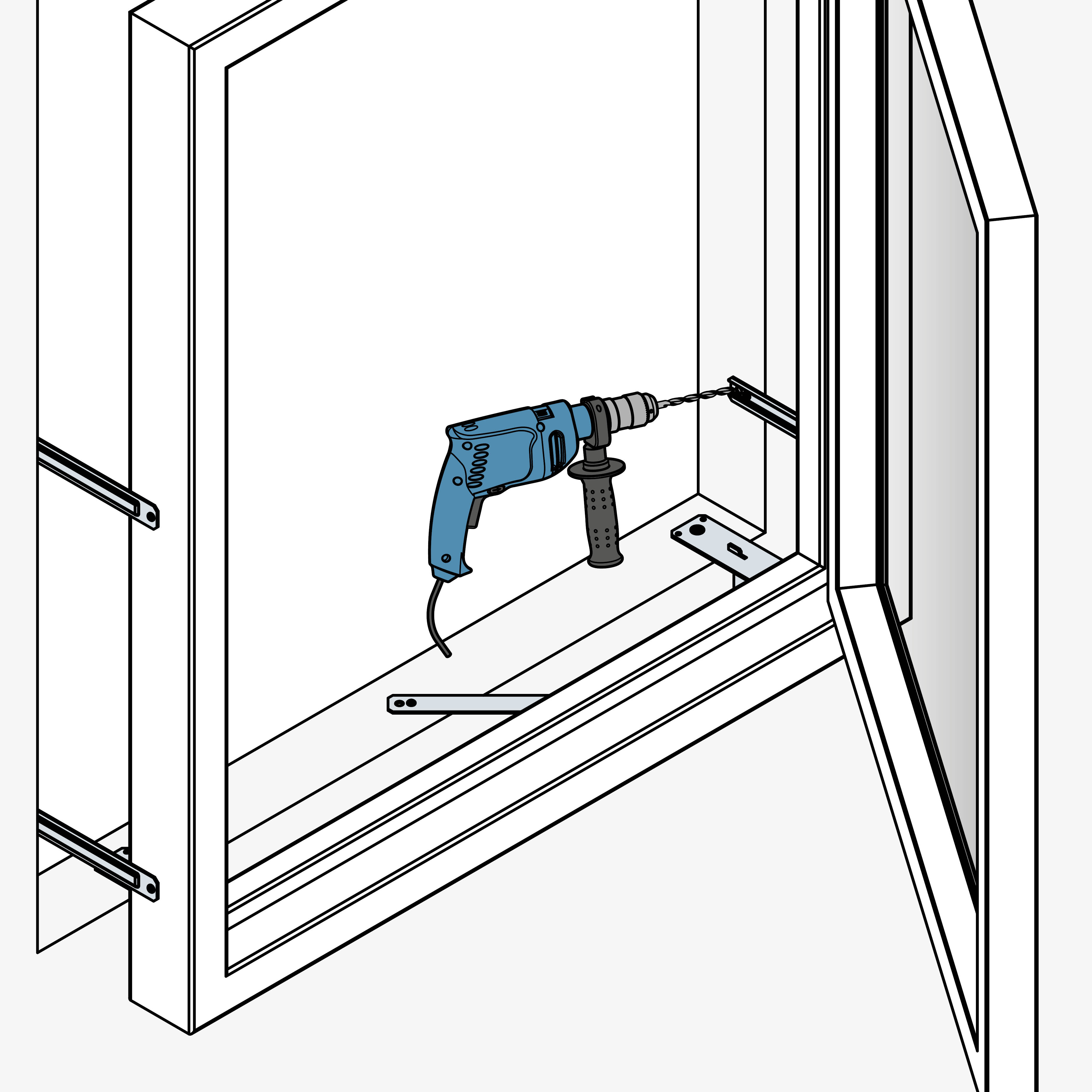

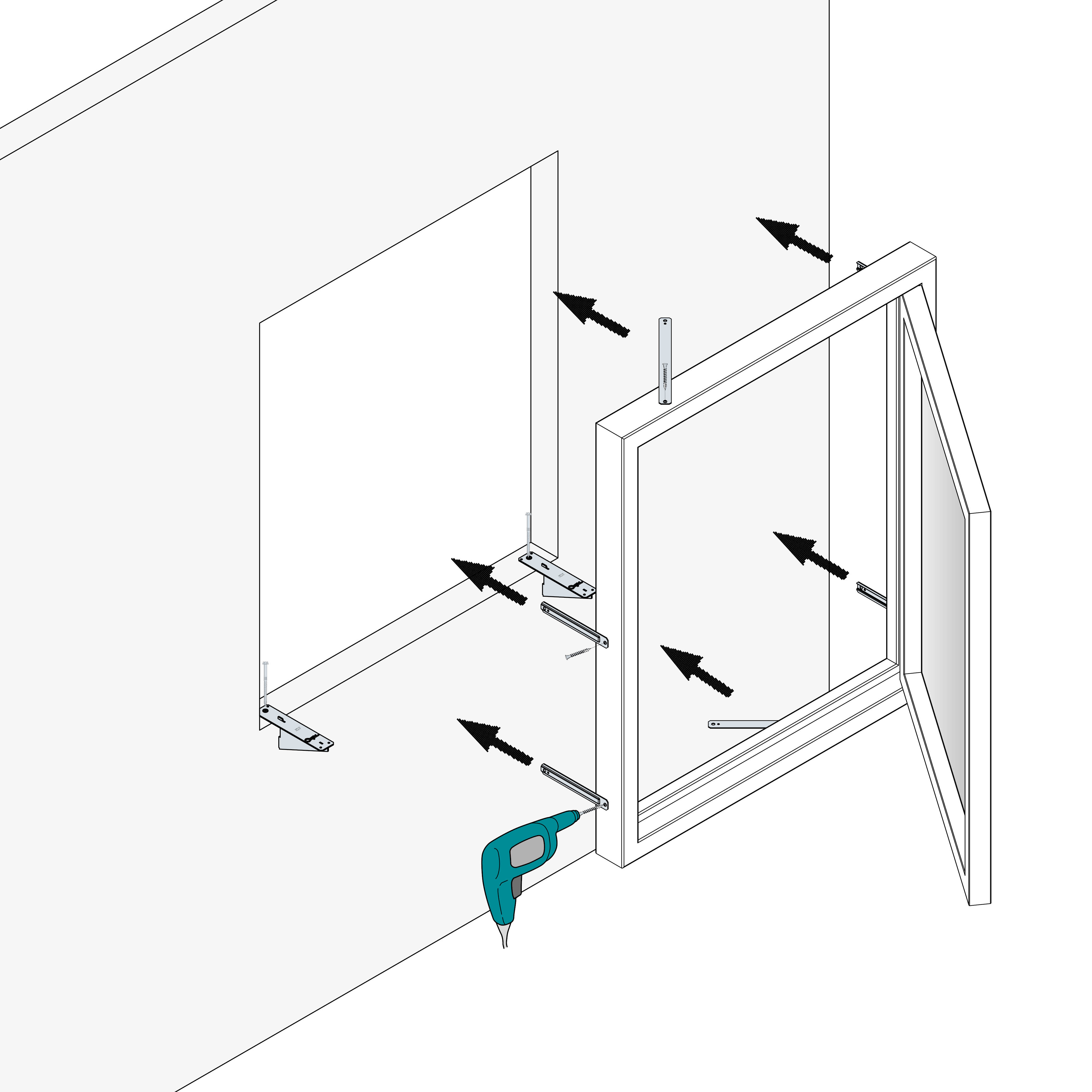

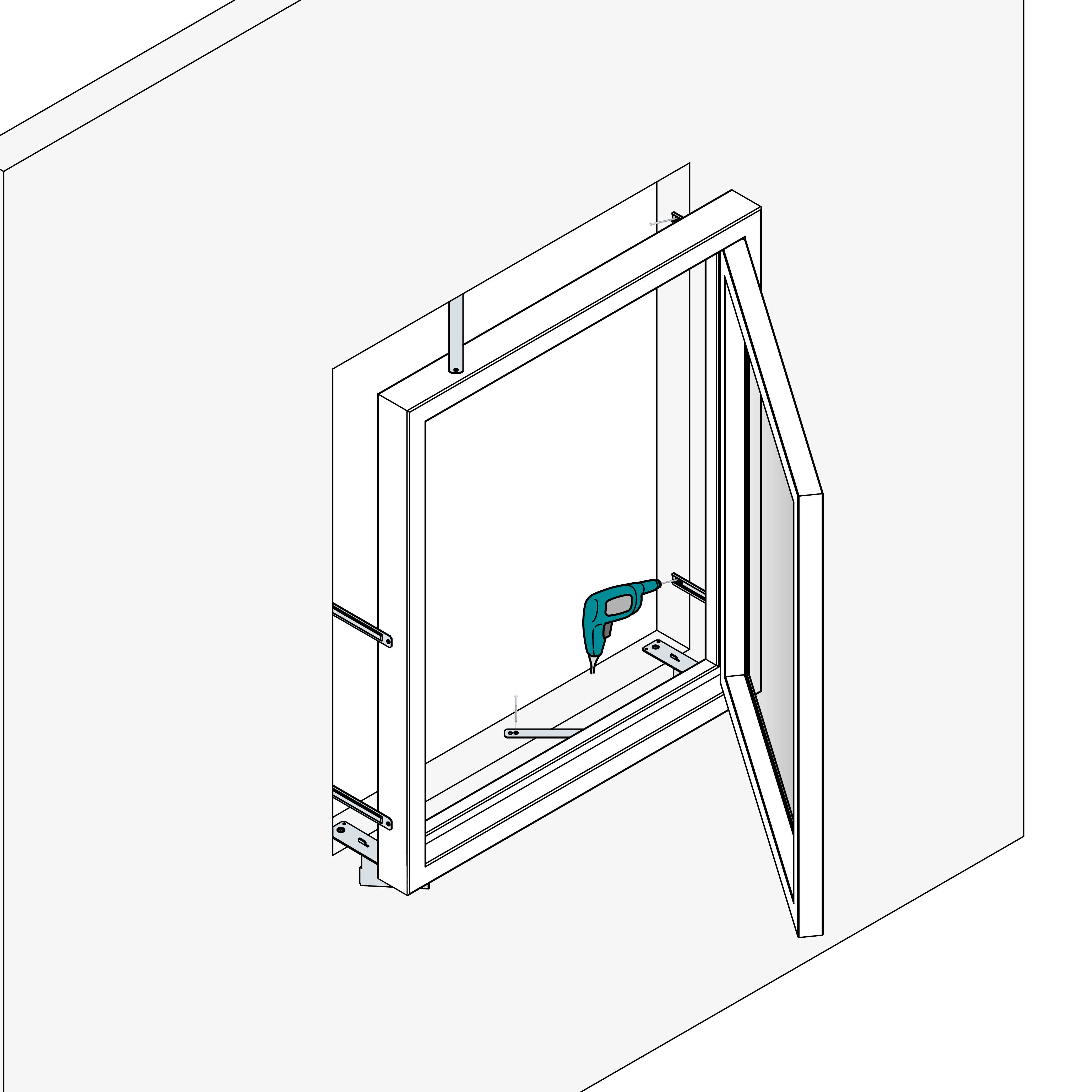

Installation

Fastgørelse

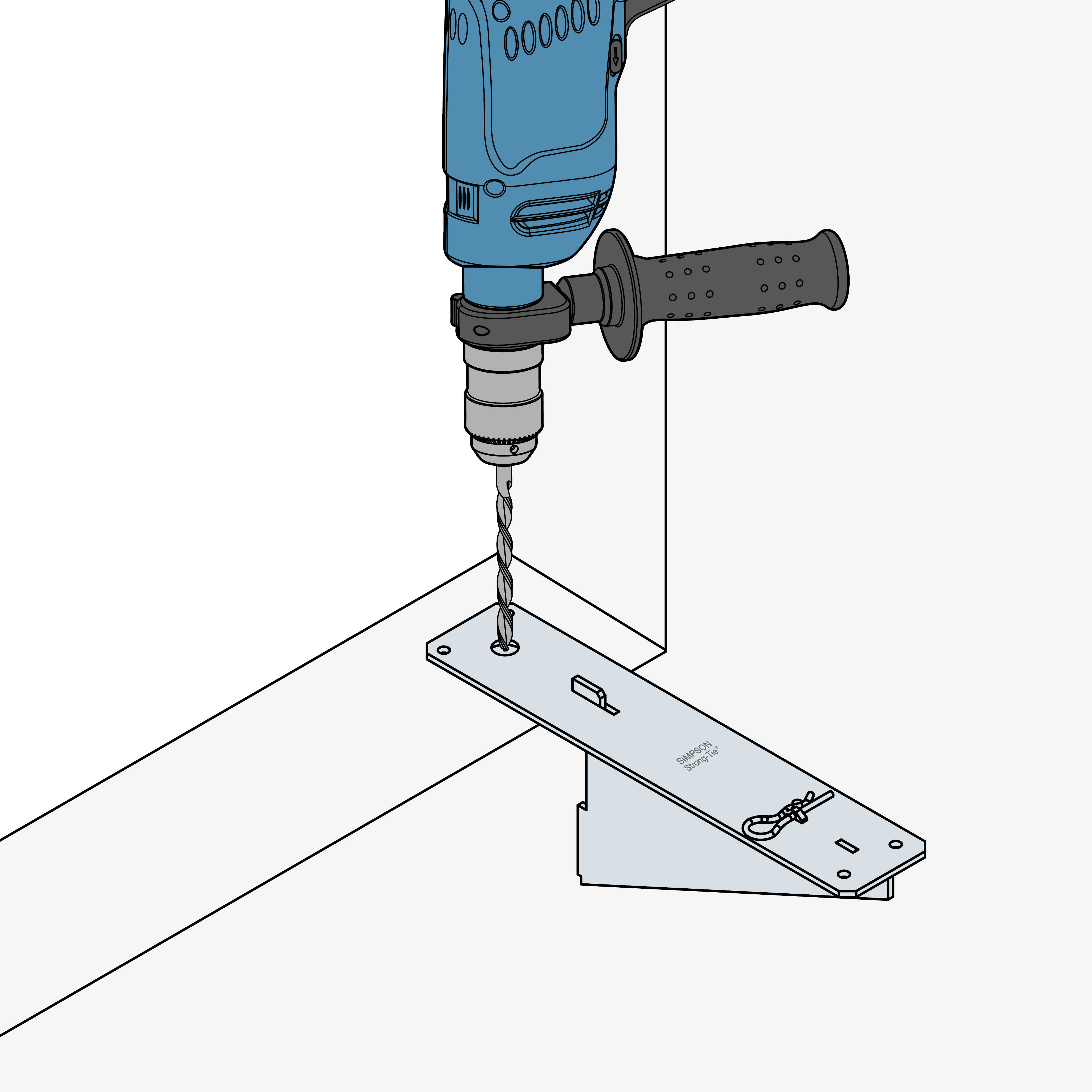

VIMKEH fastgøres til beton med 1 stk. FCSCI7,5x40 eller lign. samt SWW8,0x80 i CLT (forskydningsstyrke skal kontrolleres).
Af hensyn til såvel varmetab (kuldebro) samt holdbarhed (risiko for korrosion) bør der altid holdes lidt afstand mellem beslag og mørtel. Det anbefales derfor at indlægge ca. 20 mm isolering mellem mørtelpude og beslag eller på anden vis sikre at beslag og mørtel ikke er i kontakt med hinanden.

Det er vigtigt, at vinduesfabrikantens krav til antal fastgørelsespunkter og placering af disse overholdes. Konsultér derfor altid vinduesfabrikanten for at få oplysninger om dette.
