KNAG
Vinkelbeslag
KNAG beslagene anvendes til bjælke-bjælkesamlinger, hvori der indgår større trædimensioner.
Beslagene er især anvendelige i tagkonstruktioner med stor hældning. KNAG beslag anvendes alene eller, hvis store bæreevner ønskes, sammen med et eller to tagåseankre.
CE mærket
Aftalegrundlag
Anvendelsesklasse 2
Indoor
Varmforzinket stål Z275
Produktinformationer
Egenskaber
Materiale
- Stålkvalitet:
Galvaniseret stål S250GD + Z275 i henhold til EN 10346 - Korrosionsbeskyttelse:
275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm
Fordele
- Ved at bruge KNAG sammen med vores tagåseankre SPF kan man opnå en meget stærk samling
Applikationer
Samlinger
- Træ-træ samlinger
Anvendelsesområder

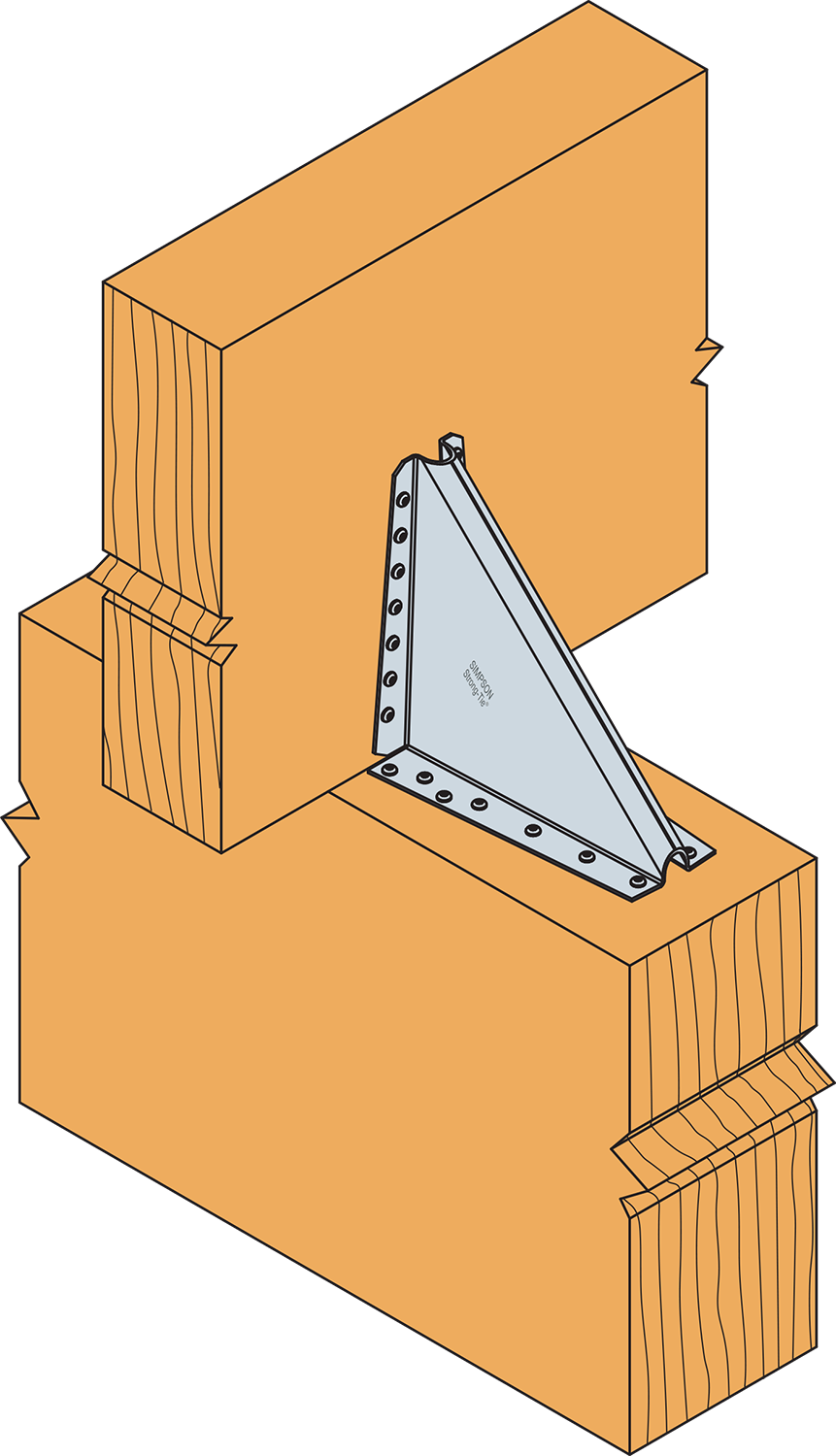

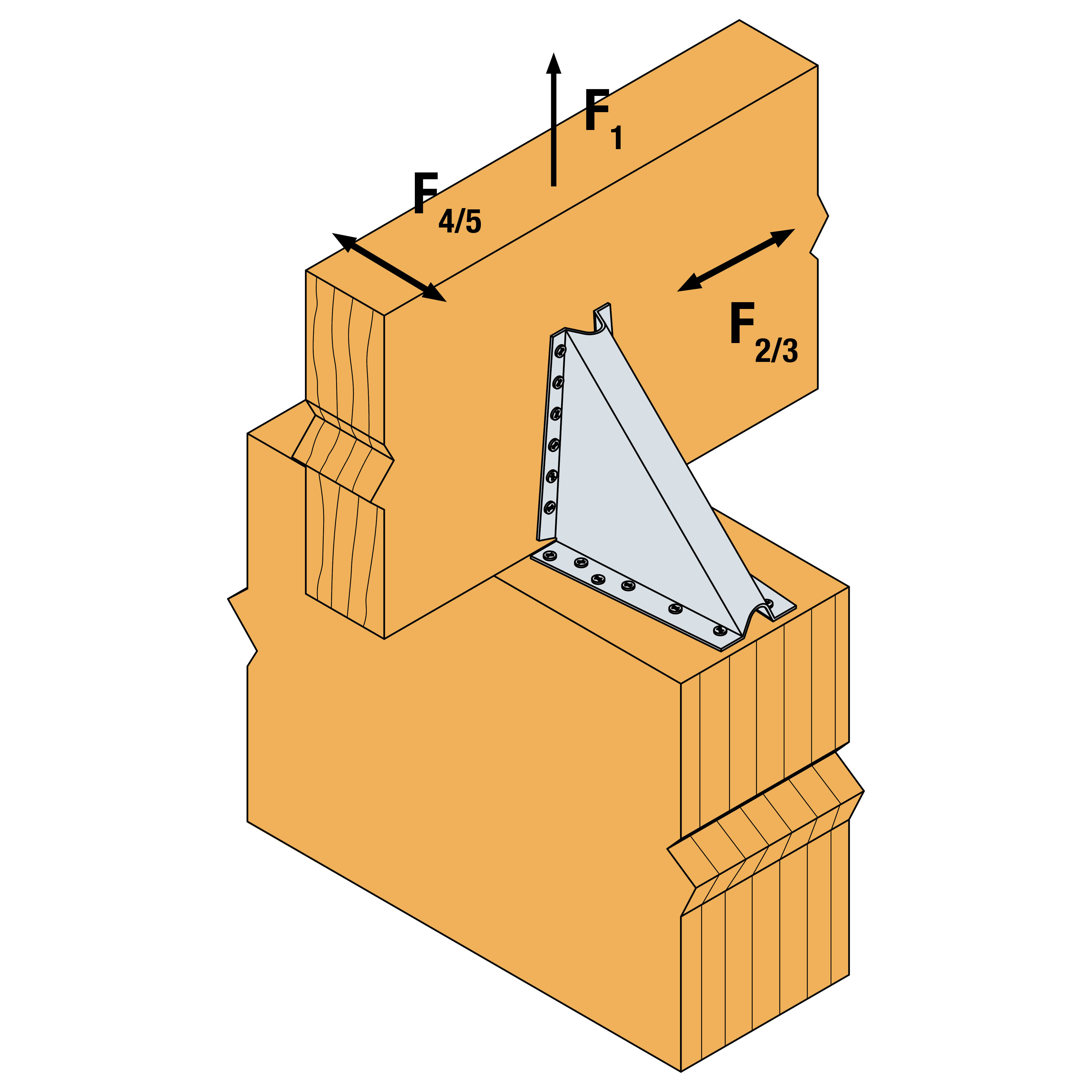

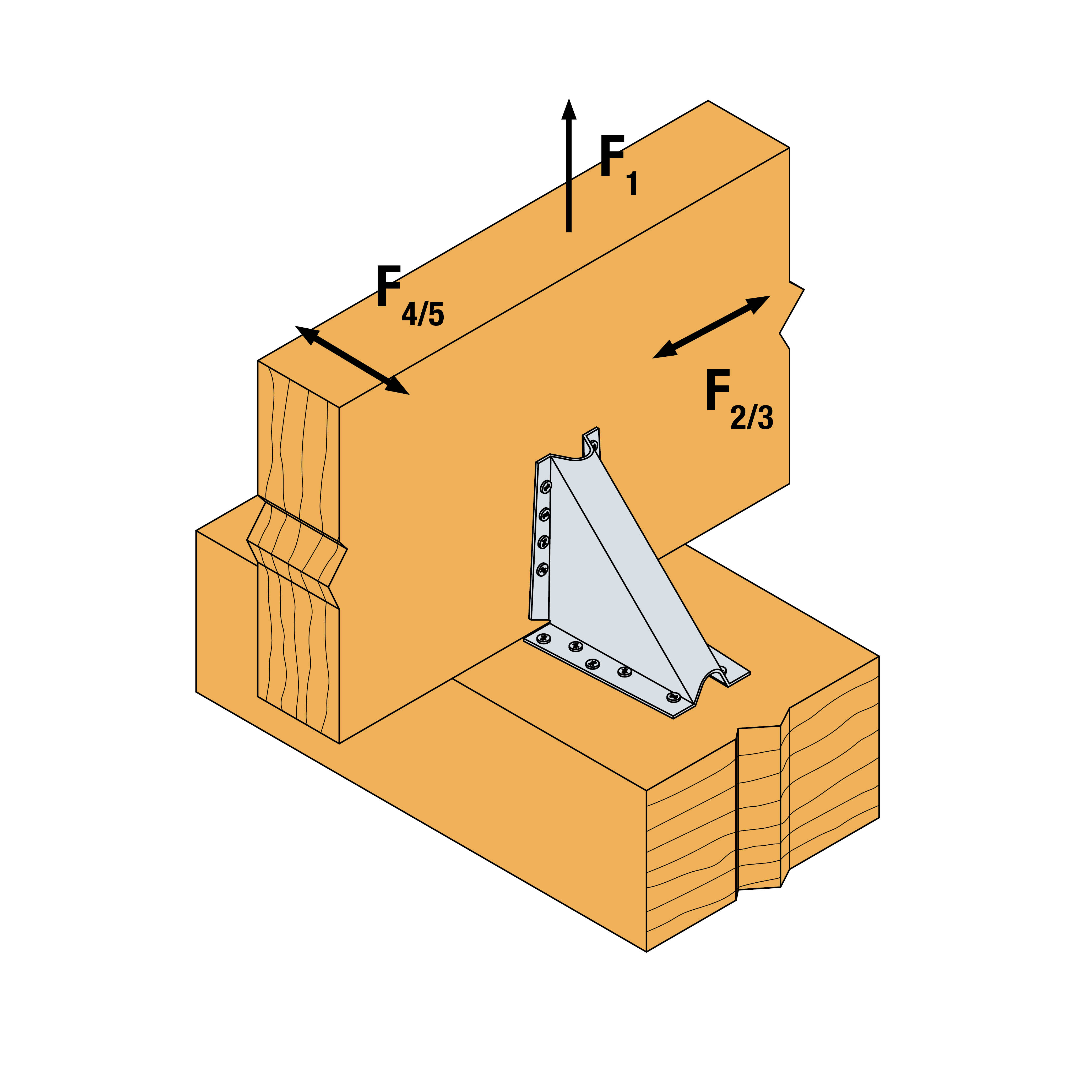

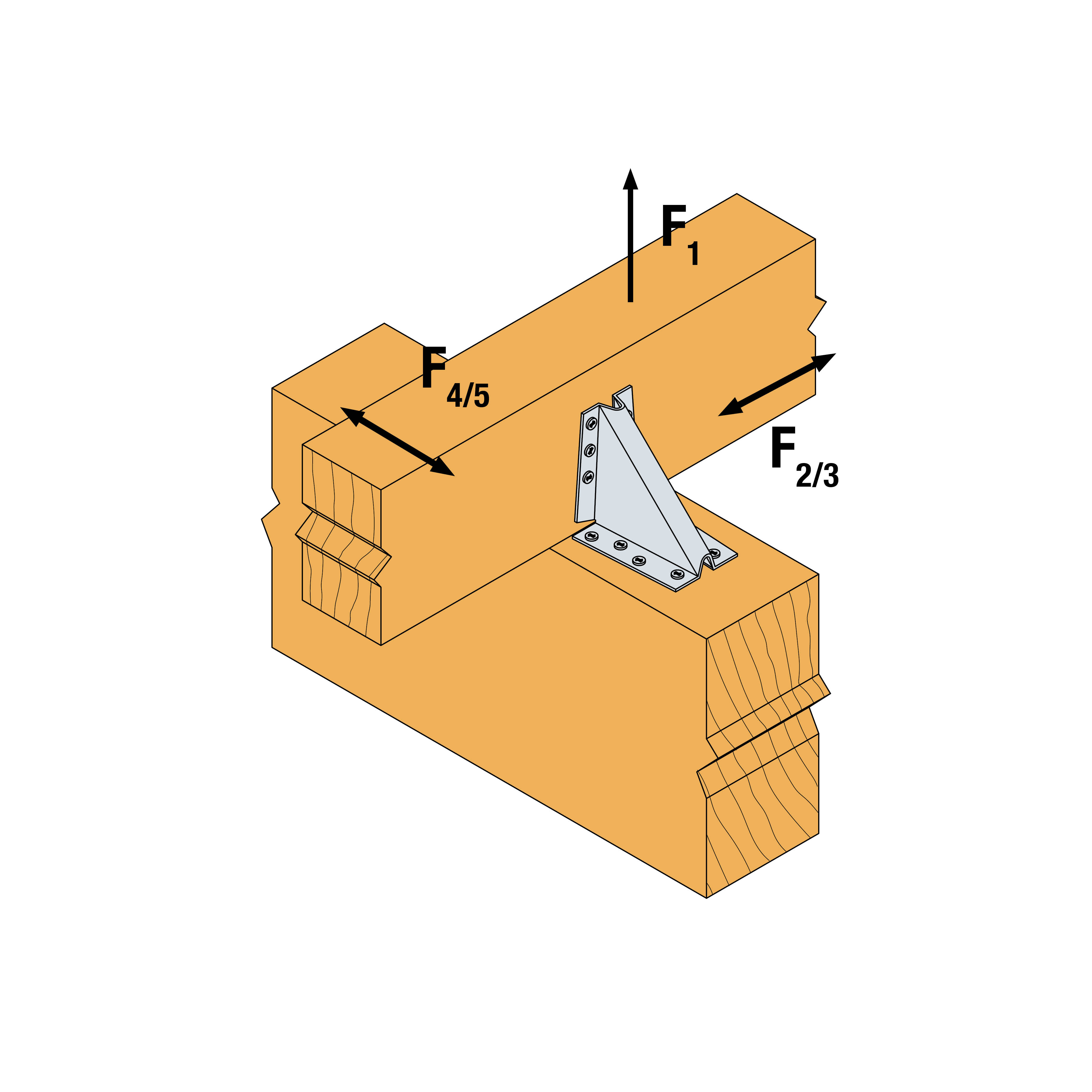

- Anvendes til krydsende samlinger, hvori der indgår større trædimensioner
- Anvendes især i tagkonstruktioner med stor hældning, idet den høje ribbe gør beslagene velegnede til at optage kræfter i tagfladens plan
- Ønskes særlig stærk samling kan beslaget suppleres med et ellet to tagåseankre
- Beslagene kan også anvendes som konsoller
Teknisk data
Karakteristisk bæreevne
Art. nr. | Udsømning | Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN] | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Flig A | Flig B | R1.k | R2.k | ||||||||
Antal | Type | Antal | Type |
f = 20 mm |
f = 40 mm |
f = 50 mm |
e = 100 mm |
e = 140 mm |
e = 180 mm |
e = 220 mm | |
KNAG90-B | 6 | CNA4,0x40 | 8 | CNA4,0x60 | 4 | 2.1 | 1.6 | 1.8 | 1.2 | 0.8 | 0.6 |
KNAG130 | 9 | CNA4,0x40 | 10 | CNA4,0x60 | 4.6 | 3.9 | 3.7 | 4.4 | 3.1 | 2.3 | 1.6 |
KNAG170 | 11 | CNA4,0x40 | 12 | CNA4,0x60 | 5.8 | 5.1 | 4.9 | 7.5 | 5.3 | 4.1 | 3.4 |
KNAG210-B | 14 | CNA4,0x40 | 14 | CNA4,0x60 | 7 | 6.3 | 6 | 11.4 | 8.1 | 6.3 | 5.2 |

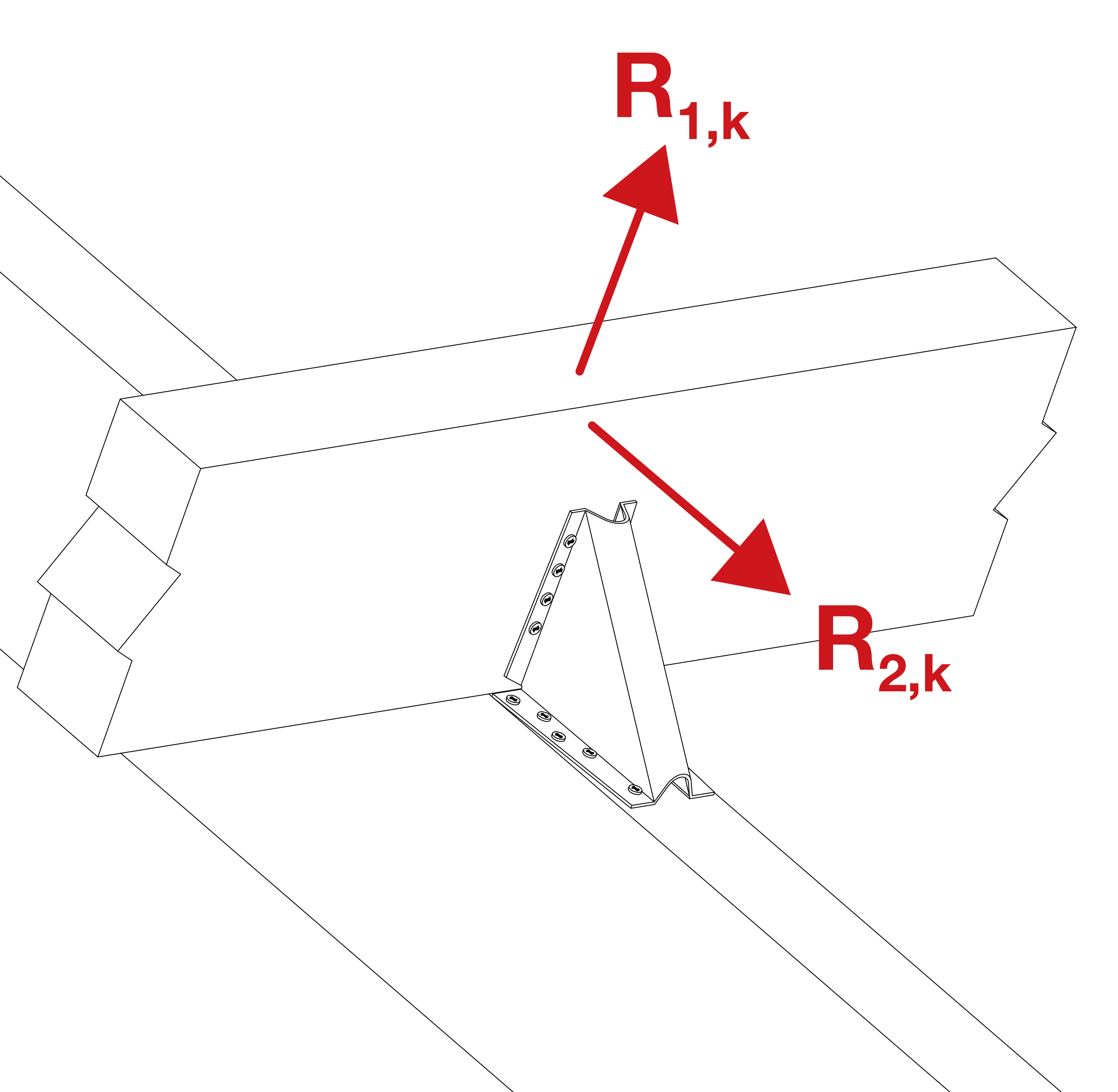

Kombineret last:
