ADR
Vinkelbeslag til montage af spær på murrem

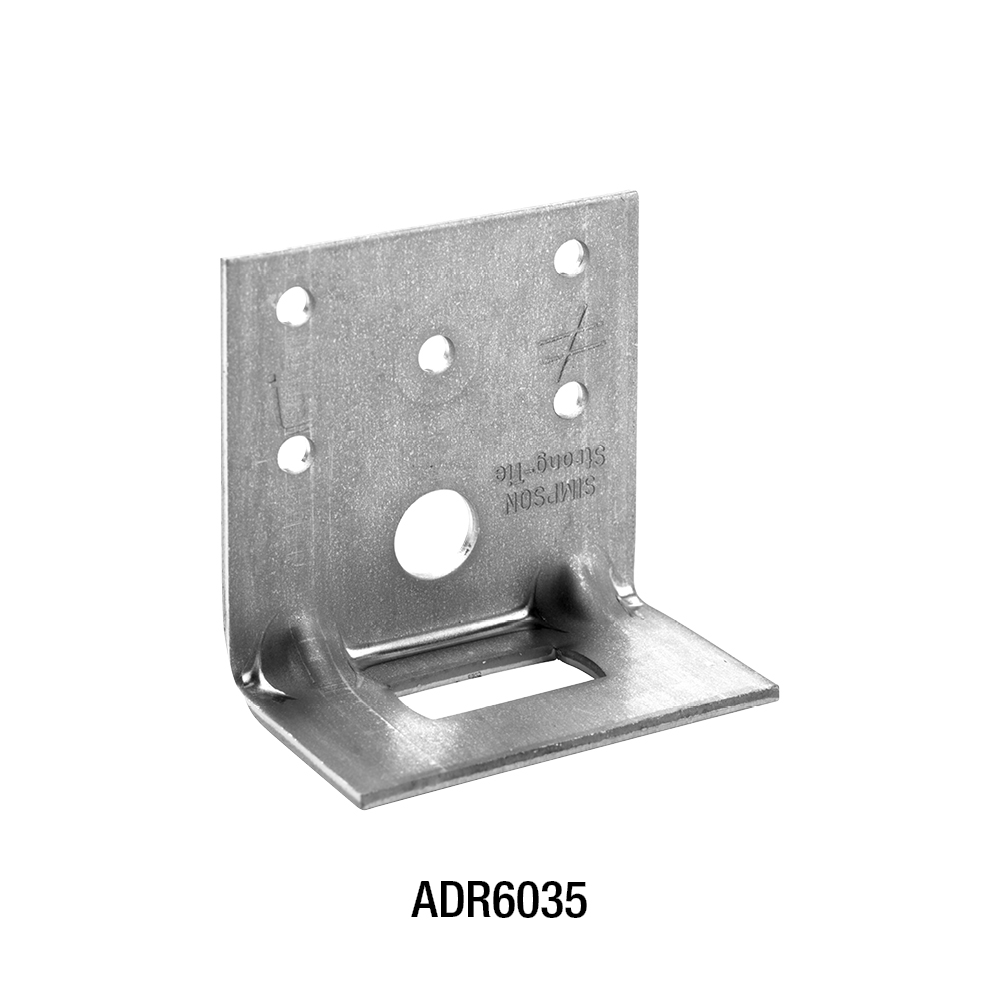

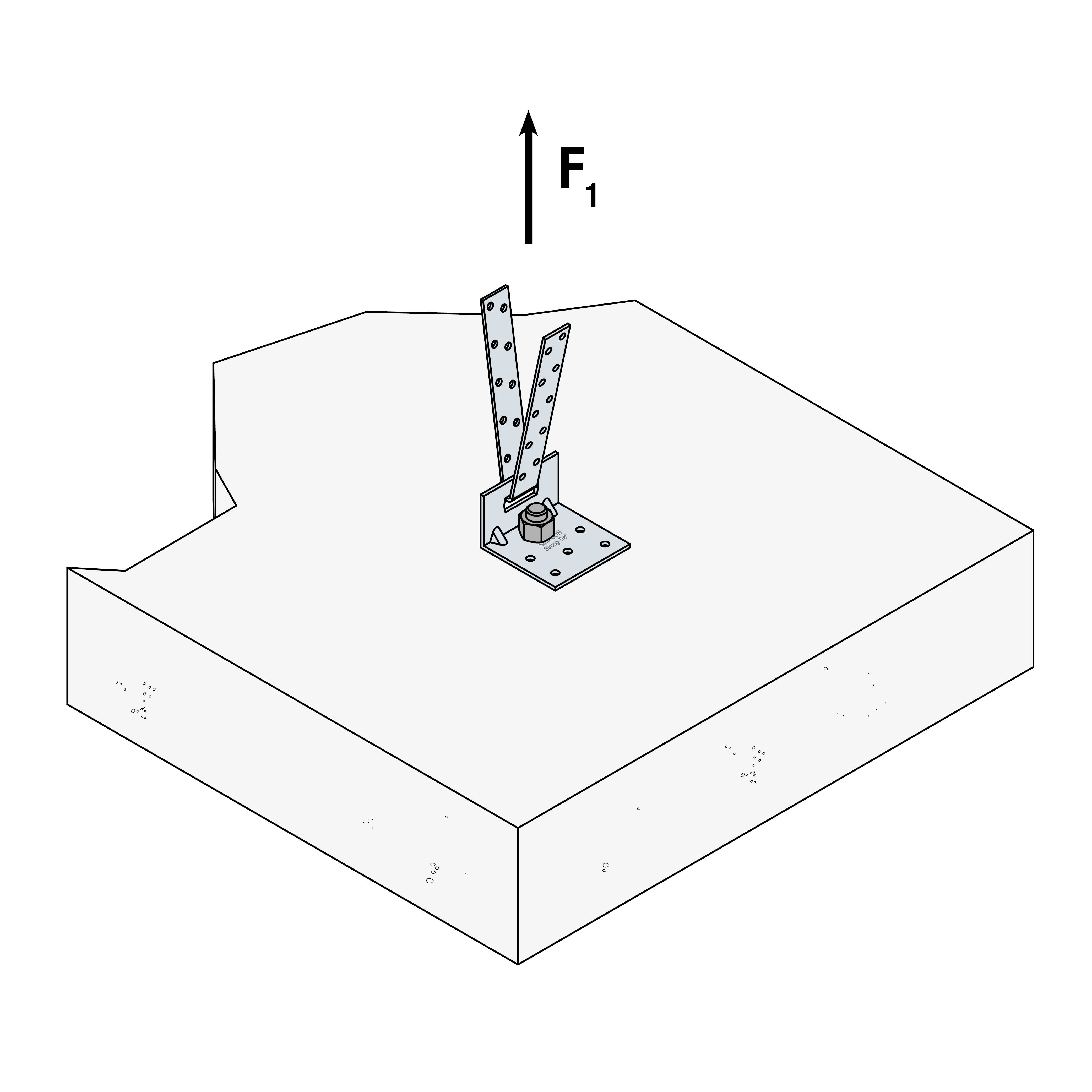

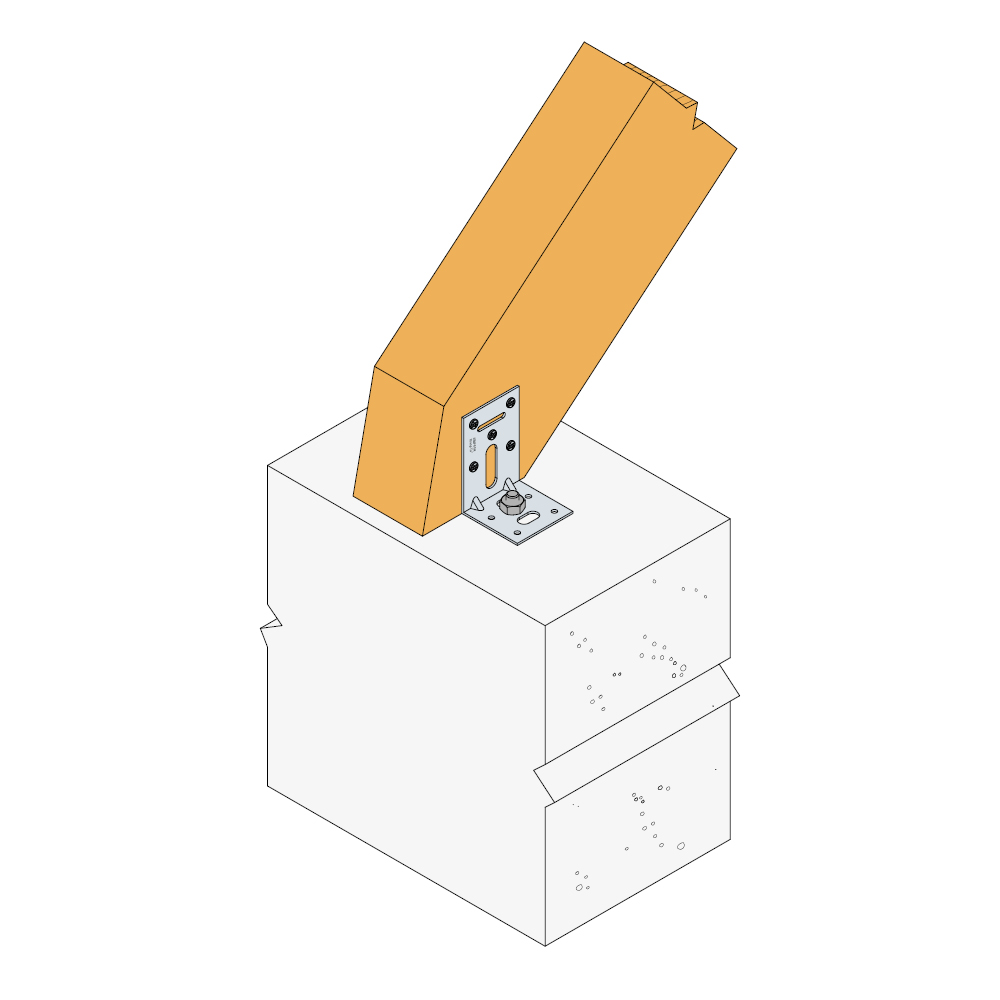

ADR familien består af 3 vinkelbeslag, der sammen giver en lang række installationsmuligheder. ADR6090L er f.eks. velegnet til fastgørelse af tagspærkonstruktioner på murremmen, da de ovale huller i den lodrette flig muliggør at optage årstidsbestemte fugtudvidelser fra tagspærene. ADR6035 kan anvendes til forankring af vindtrækbånd til soklen.
CE mærket
Aftalegrundlag
Anvendelsesklasse 2
EPD
Tilgængelig i Connector Selector
Produktinformationer
Billeder
Egenskaber
Applikationer
Teknisk data
Dimensioner
Dimensioner
| Art. nr. | DB nr. | Dimensioner [mm] | Huller flig A | Huller flig B | Vægt [kg] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø10x27 | Ø5x30 | Ø12x40 | Ø5 | Ø12 | Ø12x20 | Ø10,5x20 | |||
| ADR6035 | 5653357 | 60 | 37 | 60 | 2.5 | - | 1 | - | - | 5 | 1 | - | - | 0.1 |
| ADR6090L | 1882590 | 90 | 60 | 60 | 2 | 5 | - | 1 | 1 | 4 | - | 1 | 1 | 0.13 |
Karakteristisk bæreevne - Fuld udsømning
| Art. nr. | Karakteristisk bæreevne - Træ-træsamling - Maksimum udsømning | |||
|---|---|---|---|---|
| Udsømning | Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN] | |||
| Flig A | Flig B | R1.k | ||
| Antal | Antal | CNA4.0x40 | CNA4.0x60 | |
| ADR6090L | 3 | 2 | 2.6 / kmod^0.3 | min [3.6/kmod^0.3 ; 3.0/kmod] |
kmod er modifikationsfaktoren for den lastgruppe, som den søgte bæreevne tilhører. Hvis åsen er forhindret i at rotere, vil bæreevnen i en samling med kun et vinkelbeslag være halvdelen af tabelværdien, Hvis åsen kan rotere, se ETA på www.strongtie.dk
Eftervisning
Ved sammenlægning af virkninger skal der eftervises:

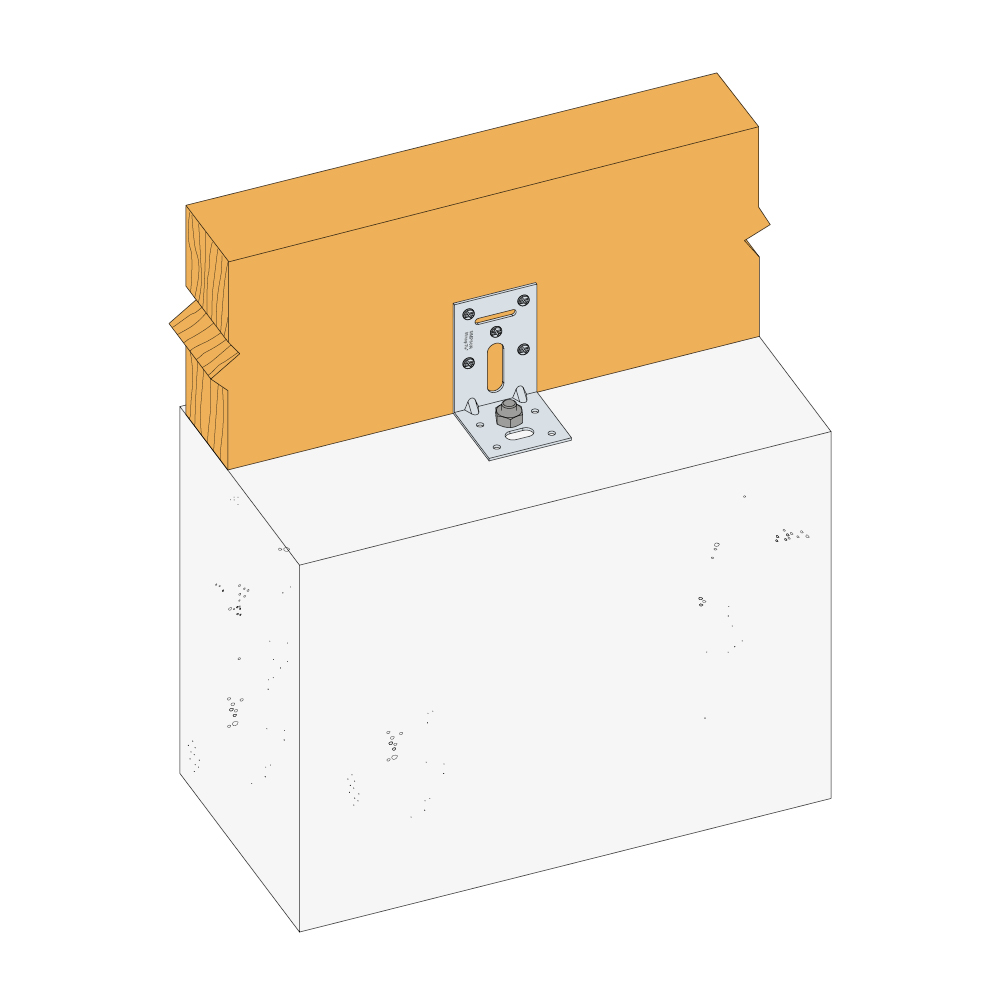

Karakteristisk bæreevne - Bjælke-betonsamling
| Art. nr. | Karakteristisk bæreevne - Bjælke-betonsamling | |||||
|---|---|---|---|---|---|---|
| Udsømning | Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN] | |||||
| Flig A | Flig B | R1.k | ||||
| Antal | Type | Antal | Type | CNA4.0x40 | CNA4.0x60 | |
| ADR6090L | 5 | CNA | 1 | M10* | min [15.5 ; 9.9/kmod] | 9.9 / kmod |
* Bolte, f.eks. WA, BoAX II eller lignende, disse skal undersøges separat.
Eftervisning
Ved sammenlægning af virkninger skal der eftervises:
Installation
Installation
