WSB

Wind Secure™ tilslutningsbeslag

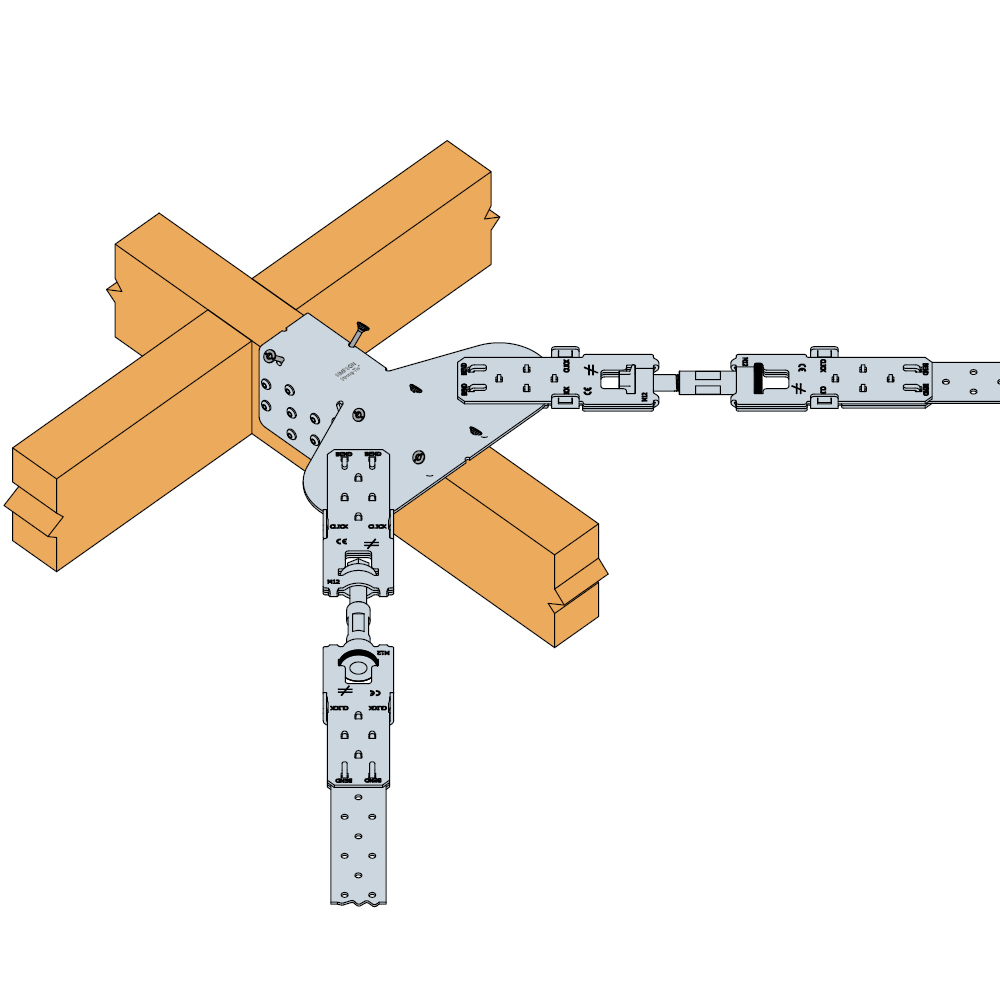

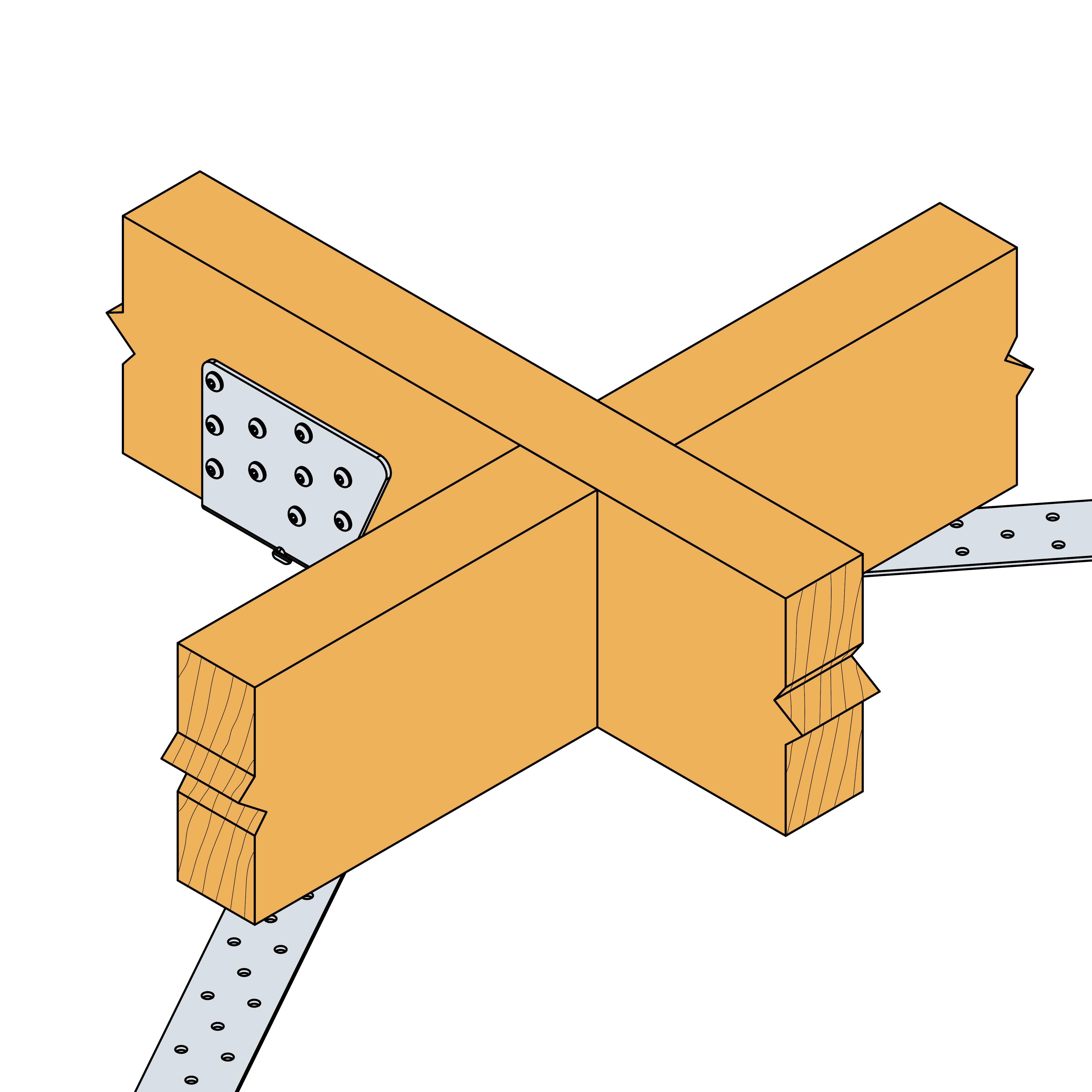

WSB anvendes til afstivning af ubrudte tagflader. WSB placeres på tagkonstruktionens midterste spær hvorefter BAN vindtrækbånd føres fra WSB beslaget ud til WSD beslag placeret på tagkonstruktionens yderste spær.

Den store fordel er, at et eller to BAN40 vindtrækbånd kan monteres direkte på beslaget, uden brug af koblingsbeslag. Båndspænder kan selvfølgelig også monteres direkte på beslaget. Se montagevejledning som medfølger i vores systemer.

Vinklen mellem vindtrækbåndet og spær/lægter er variabel, men inden for den optimale hældning på 30° og 60°. Dermed kan det ikke lade sig gøre at montere båndet i en forkert vinkel.

WSB indgår i WSK1 og kan desuden leveres i kasser af 4 stk. beslag.

CE mærket
CE mærket
Aftalegrundlag
Aftalegrundlag
EPD
EPD
Anvendelsesklasse 2
Anvendelsesklasse 2

Produktinformationer

Billeder

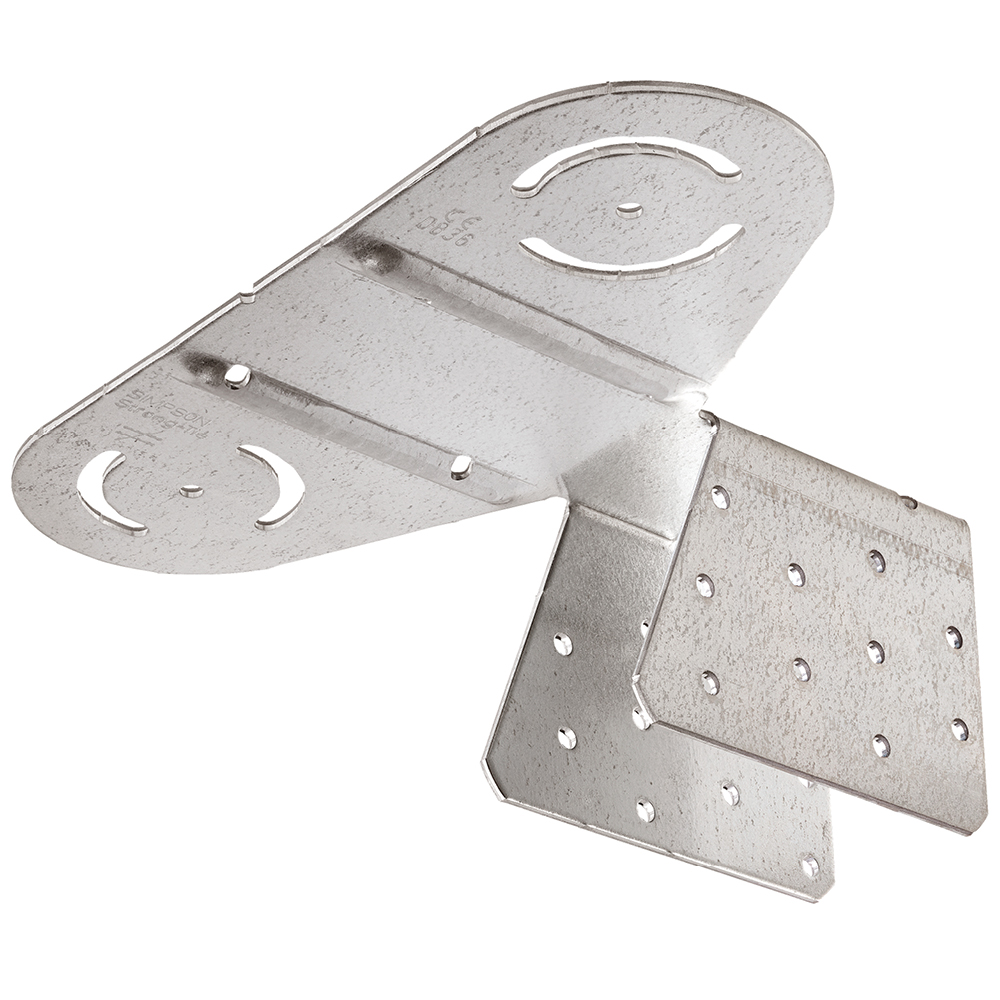

Wind Secure Beslag

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Fordele

  • Passer optimalt til BAN40
  • Vindtrækbåndet kan monteres direkte på beslaget, uden brug af koblingsbeslag

Applikationer

Anvendelsesområder

  • Bruges til vindafstivning
  • Bruges til 45 mm tømmer

Teknisk data

Dimensioner

Dimensioner

ReferenceMål
AndreDimensioner[mm]
DB nr.Antal pr. kasseVægt[kg]A[mm]B[mm]C[mm]D[mm]E[mm]F[mm]Tykkelse[mm]
WSB186575540.781882248245771102.5

Lastbæreevne tabel (Karakteristiske værdier)

ReferenceMålBracing capacity
Trædimensioner[mm]UdsømningKarakteristisk bæreevne - Bjælke-bjælkesamling - Fuld udsømning
BreddeHøjdeCSA 5.0x405,0x70Karakteristisk bæreevne[kN]
Vinkel mellem lægte/spær og båndVindtrækbånd
60°45°30°2x25[mm]2x40[mm]
WSBMin. 904520618.417.616.811.917.8

Bærevener for vinkler mellem de angivne, kan findes ved at interpolere. Spæret skal forhindres i rotation for at opnå den fulde styrke.

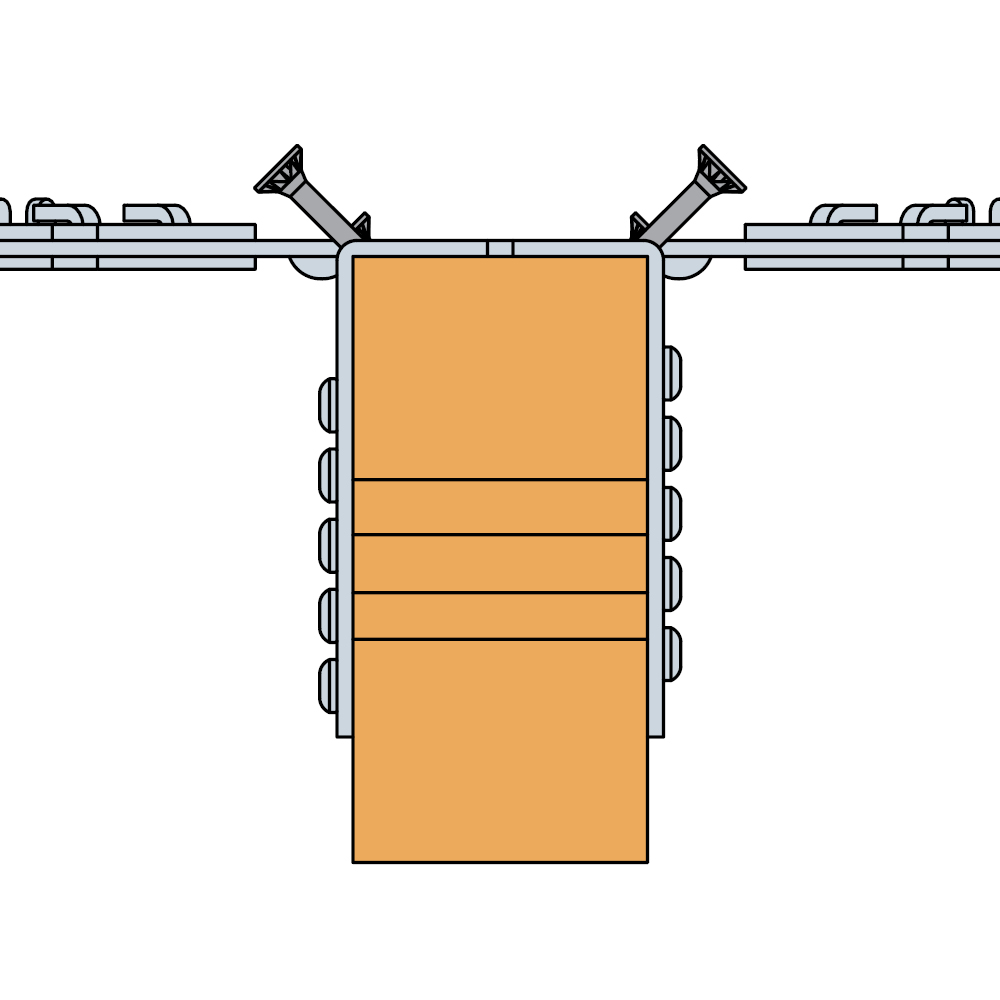

5.0x70 træskruen skal iskrues i en vinkel på 45º.

Installation

Installation

Fastgørelse

  • Brug CSA 5.0x40 og 4,5x70 træskruer(som f.eks. TTUFS4.5X70) iht. den medfølgende vejledning

Certificeringer

Ydeevneerklæring (DoP)

product.doc.history.show

Europæisk teknisk vurdering (ETA)

product.doc.history.show

Environmental Product Declarations (EPD)
