BAN09

Vindtrækbånd - 0,9 mm i højstyrkestål

BAN vindtrækbånd anvendes til forankring og afstivning af tagkonstruktioner, som beskrevet i vort vindafstivningskatalog (www.strongtie.dk) eller TRÆ75.

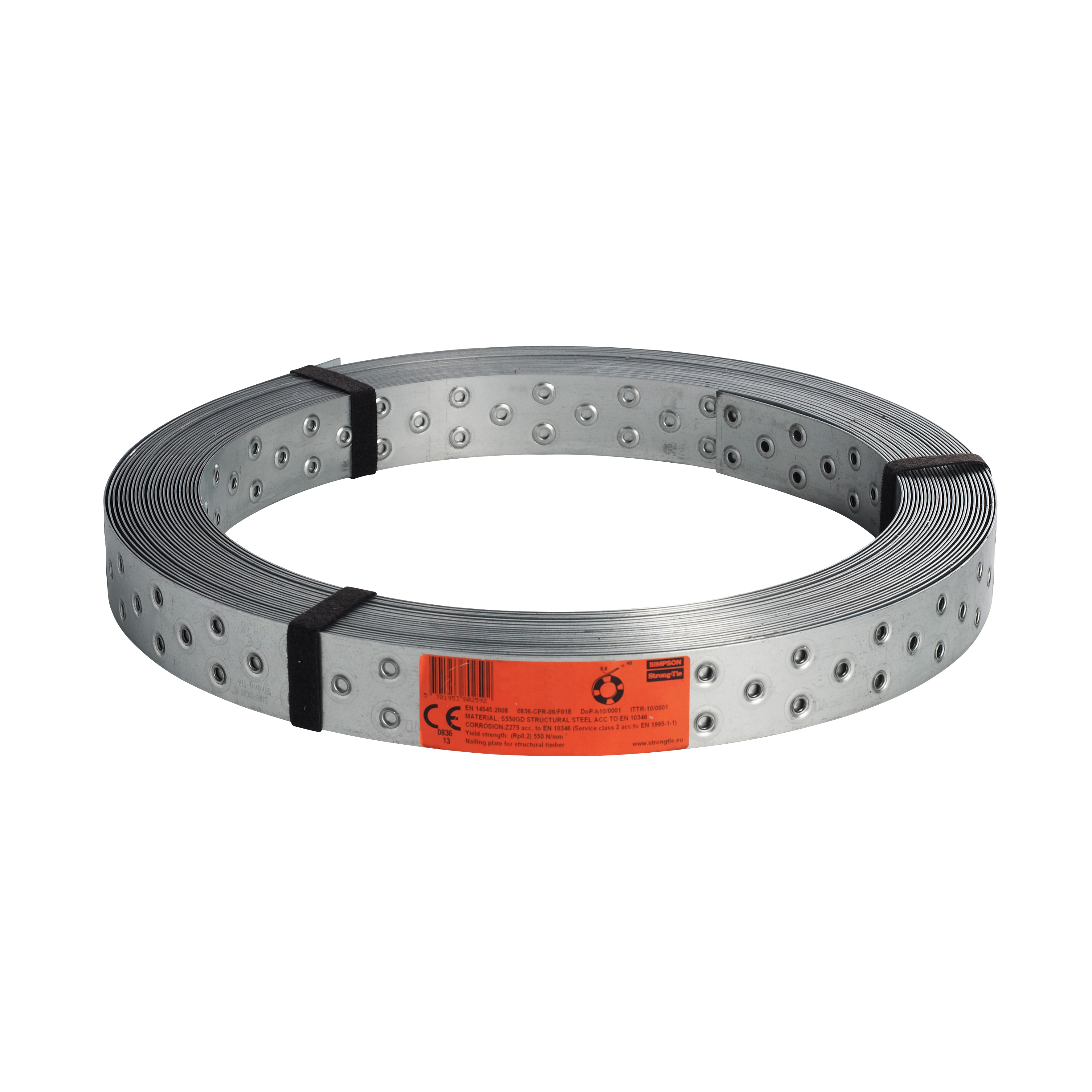

BAN09 med 0,9 mm højstyrkebånd leveres i ruller af 25 eller 50 meter. Det betyder et tyndere og lettere bånd med samme trækstyrke som vores velkendte 2,0 mm bånd. De intelligente “strong-holes” er med til at bevare styrken i båndet.
For at båndene er virksomme, skal de være stramme i det færdige byggeri.

CE mærket
Anvendelsesklasse 2
Varmgalvaniseret stål 20 µm

Produktinformationer

Billeder

Egenskaber

Materiale

  • Højstyrkestål S550GD

Fordele

  • ca. 50% lettere bånd
  • arbejdsmiljømæssig fordel ved manuel håndtering af båndene
  • båndet kan anvendes sammen med vores eksisterende vindafstivningssystem
  • intelligente “strong-holes” som bevarer styrken i båndet
  • leveres i ruller à 25 eller 50 meter

Teknisk data

Dimensioner

Dimensioner

Art. nr. DB nr. Dimensioner Huller
A [mm] B [m] t [mm] Ø
BAN094025 1726428 40 25 0.9 5
BAN094050 2144731 40 50 0.9 5

Karakteristisk bæreevne

Art. nr. Karakteristisk bæreevne R1,k (kN) min. af [kN]
Stål CNA4.0x35 CNA4.0x40 CNA4.0x60
BAN094025 17.8 1.68 x n 1.83 x n 2.36 x n
BAN094050 17.8 1.68 x n 1.83 x n 2.36 x n

n = det effektive antal søm iht. Eurocode 5 – 8.3.1.1 (8)

Installation

Installation

Fixation

  • Ved fastgørelse af vindtrækbånd i trækonstruktion anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer.
    Det anbefales dog altid at bruge tilslutningsbeslag for opnåelse af maksimal tilslutningsstyrke til spærkonstruktionen. Ved indstøbning bestemmes den nødvendige indstøbningslængde af betonkvaliteten og kræfternes størrelse.

For guide til valg af bånd henvises til vindafstivningskataloget www.strongtie.dk

Certificeringer

Ydeevnedeklaration (DoP)

Downloads

CAD bibliotek

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
