WSD

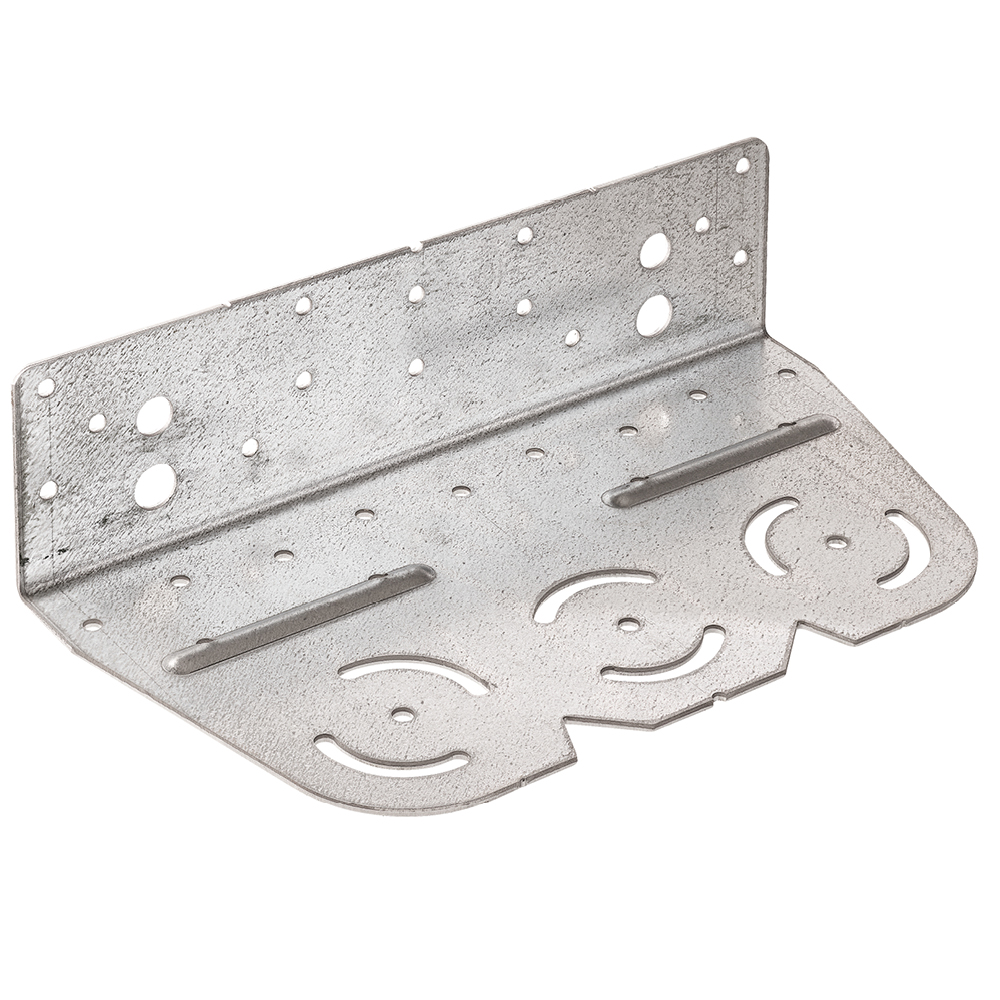

Wind Secure™ tilslutningsbeslag

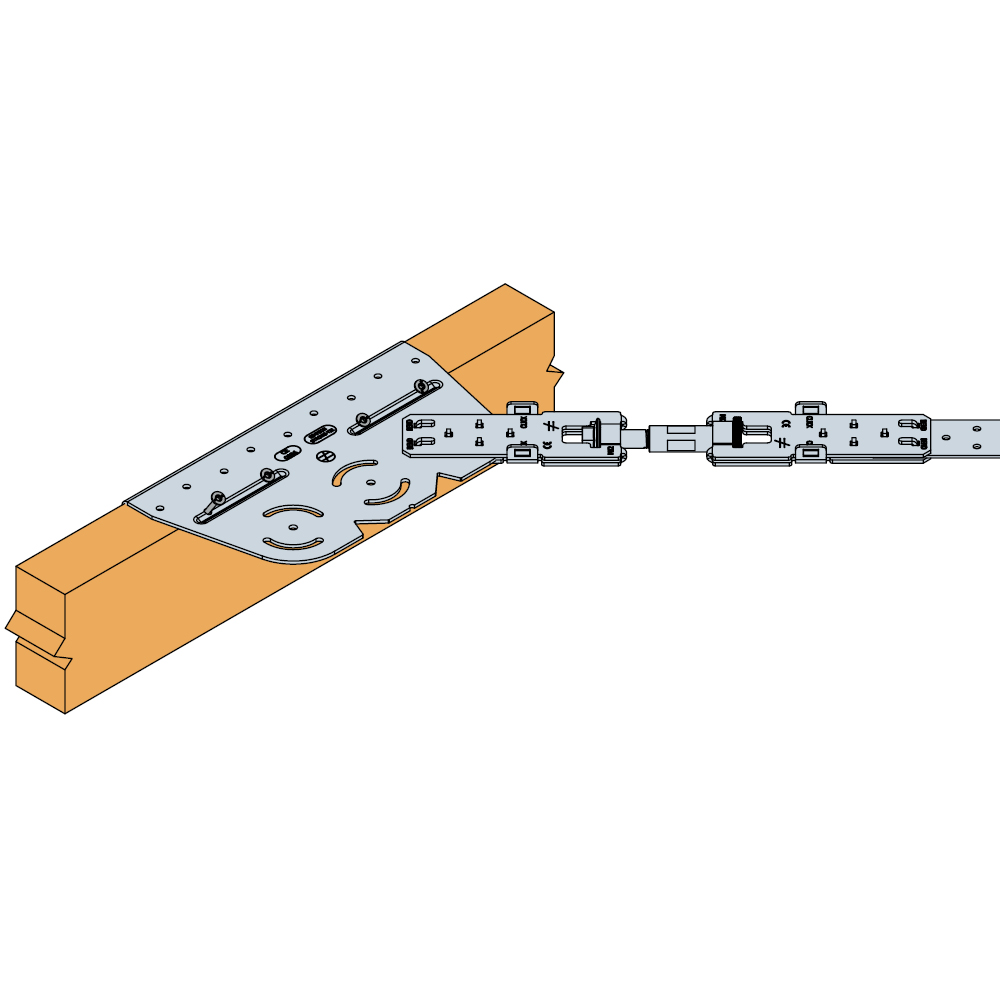

WSD anvendes til afstivning af alle typer væg- og tagflader. På ubrudte tagflader placeres WSD på tagkonstruktionens yderste spær og forbindes med WSB beslaget placeret på det midterste spær. På brudte tagflader placeres WSD beslagene både på de yderste og de midterste spær og forbindes to-og-to med BAN vindtrækbånd.

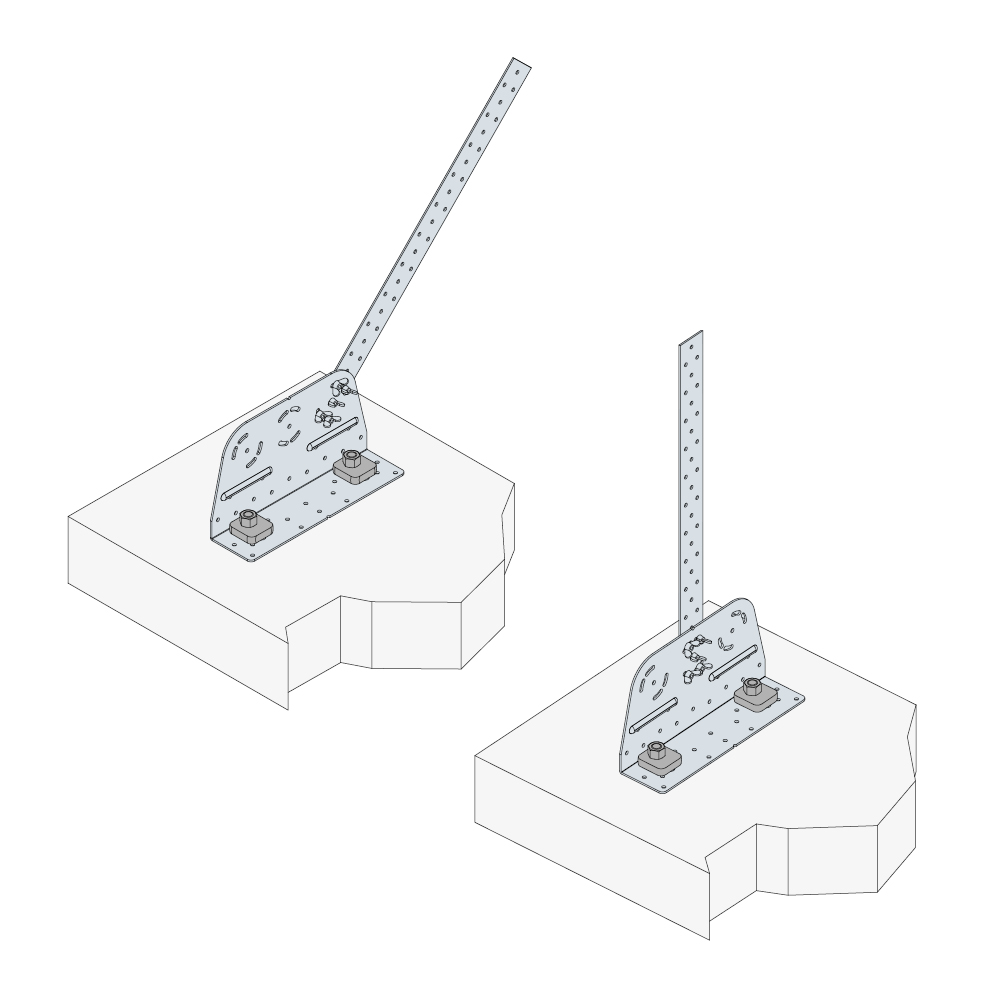

Til afstivning af vægflader og lodret forankring kan WSD med fordel monteres direkte på beton med 2 stk M12 bolte med US40/40/10 underlagsskiver.

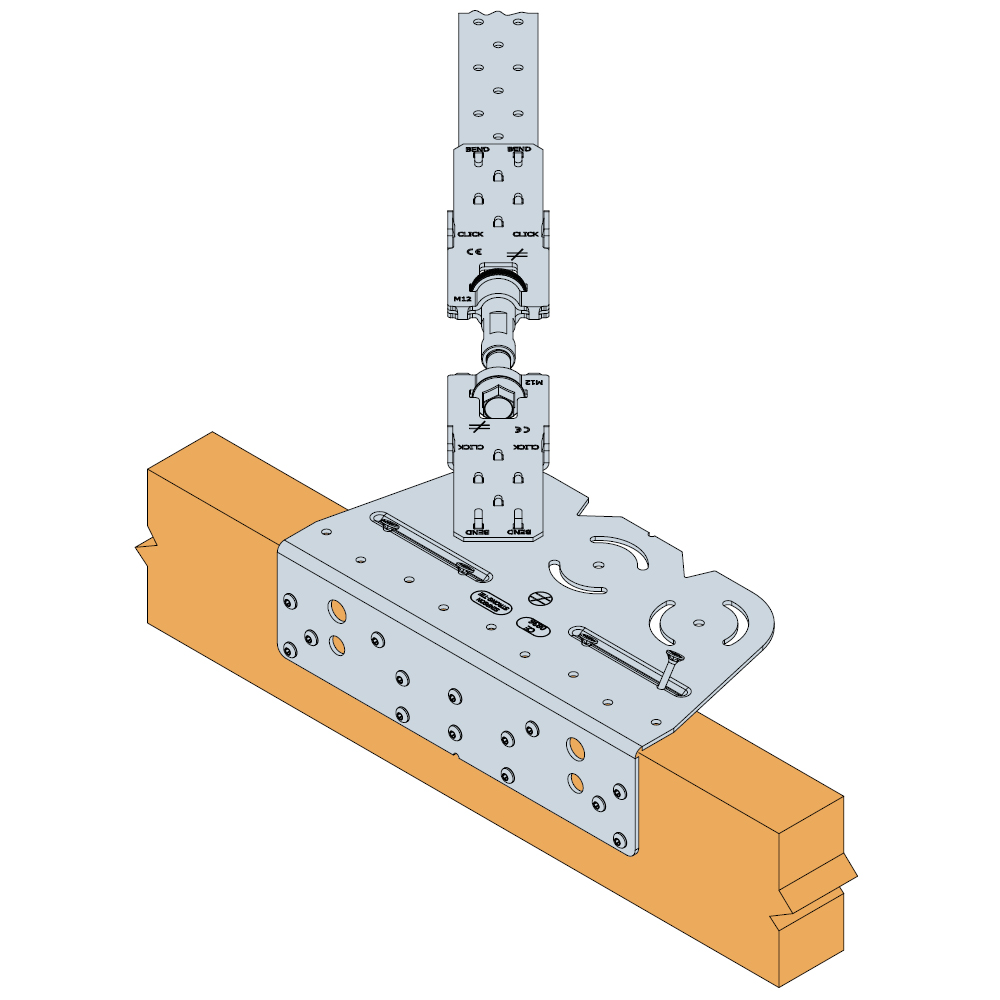

Den store fordel er, at et eller to BAN40 vindtrækbånd kan monteres direkte på beslaget, uden brug af koblingsbeslag. Båndspænder kan selvfølgelig også monteres direkte på beslaget. Se montagevejledning som medfølger i vores systemer.

Vinklen mellem vindtrækbåndet og spær/lægter er variabel, men inden for den optimale hældning på 30° og 60°. Dermed kan det ikke lade sig gøre at montere båndet i en forkert vinkel.



WSD indgår i WSK1 og WSK2 og leveres desuden i kasser med 4 stk. beslag inkl. skruer og bolte til montage på træ.

CE mærket
Aftalegrundlag
Anvendelsesklasse 2

Produktinformationer

Billeder

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Fordele

  • Passer optimalt til BAN40
  • Vindtrækbåndet kan monteres direkte på beslaget, uden brug af koblingsbeslag

Applikationer

Anvendelsesområder

  • Bruges til vindafstivning

Teknisk data

Dimensioner

Dimensioner

Art. nr. DB nr. Mål [mm]
A B C t
WSD 1865760 255 137 65 2.5

Karakteristisk bæreevne - Udsømningsmønster 1

Art. nr. Forbindelsesmidler Trædimensioner [mm] Karakteristisk bæreevne [kN]
CSA 5.0x40 Træskrue 4,5x70 mm Højde Bredde Vinkel mellem lægter og bånd Vindtrækbånd
60º 45º 30º 15º 25x2 mm 40x2 mm
WSD 14 (side) 4 (45°) Min. 80 45 19.8 19.2 18.6 17.9 17.3 11.9 17.8

Bæreevner for vinkler mellem de angivne, kan findes ved at interpolere. Spæret skal forhindres i rotation for at opnå den fulde styrke.

Karakteristisk bæreevne - Udsømningsmønster 2

Art. nr. Forbindelsesmidler Trædimensioner [mm] Karakteristisk bæreevne [kN]
CSA5,0x40 Træskrue 4,5x70 mm Højde Bredde Vinkel mellem lægter og bånd Vindtrækbånd
60° 45° 30° 15° 25x2 mm 40x2 mm
WSD 9 (top) 4 (45°) Min. 80 45 18.2 17.4 16.6 14.7 12.8 11.9 17.8

Bærevener for vinkler mellem de angivne, kan findes ved at interpolere. Spæret skal forhindres i rotation for at opnå den fulde styrke.

Karakteristisk bæreevne - Montage på beton

Art. nr. Udsømning Karakteristisk bæreevne [kN]
Flig A Flig B Vinkel mellem bånd og underlag
M12 Bolte med US40/40/10 underlagsskive M5 Bolte 30° 45° 60° 75° 90°
WSD 2 5 29.3 28 26.7 28.2 29.7

kmod = 1,0 for alle lastgrupper

Bæreevner for vinkler mellem de angivne, kan findes ved at interpolere.

Hver bolt skal have en kapacitet på: RBolt,ax,d ≥ Fd x 0,9 & RBolt,lat,d ≥ Fd x 0,5 x cos α

Installation

Installation

Fastgørelse

  • Brug de medfølgende CSA 5.0x40 og 4,5x70 træskruer iht. den medfølgende vejledning.
