CNAPC34

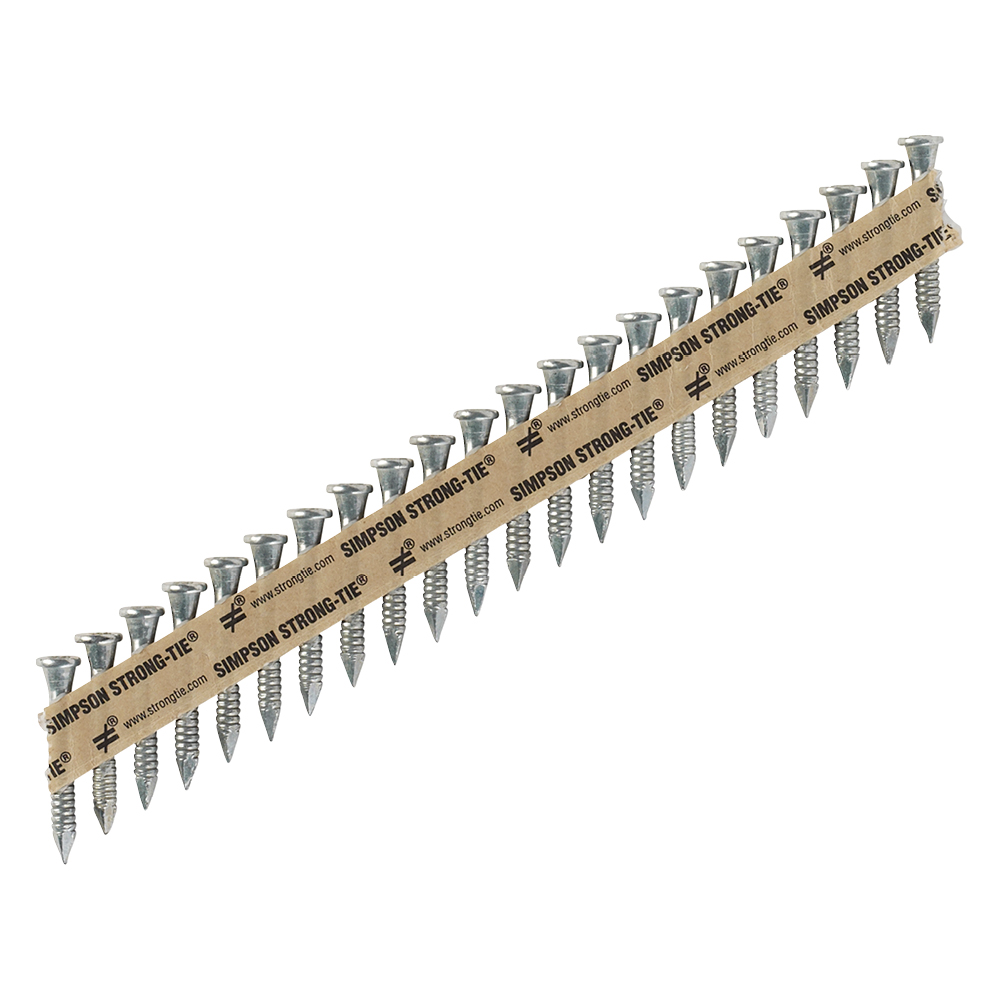

Båndede beslagsøm 34° papirbåndet

Båndede CNA beslagsøm fra Simpson Strong-Tie som passer i alle gængse sømpistolværktøjer på markedet med en hældning på sømmet på 34°.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 2

Indoor

Varmgalvaniseret stål 12 µm

Produktinformationer

Billeder

Egenskaber

Materiale

Galvaniseret stål med zinklagtykkelse12 µm

Fordele

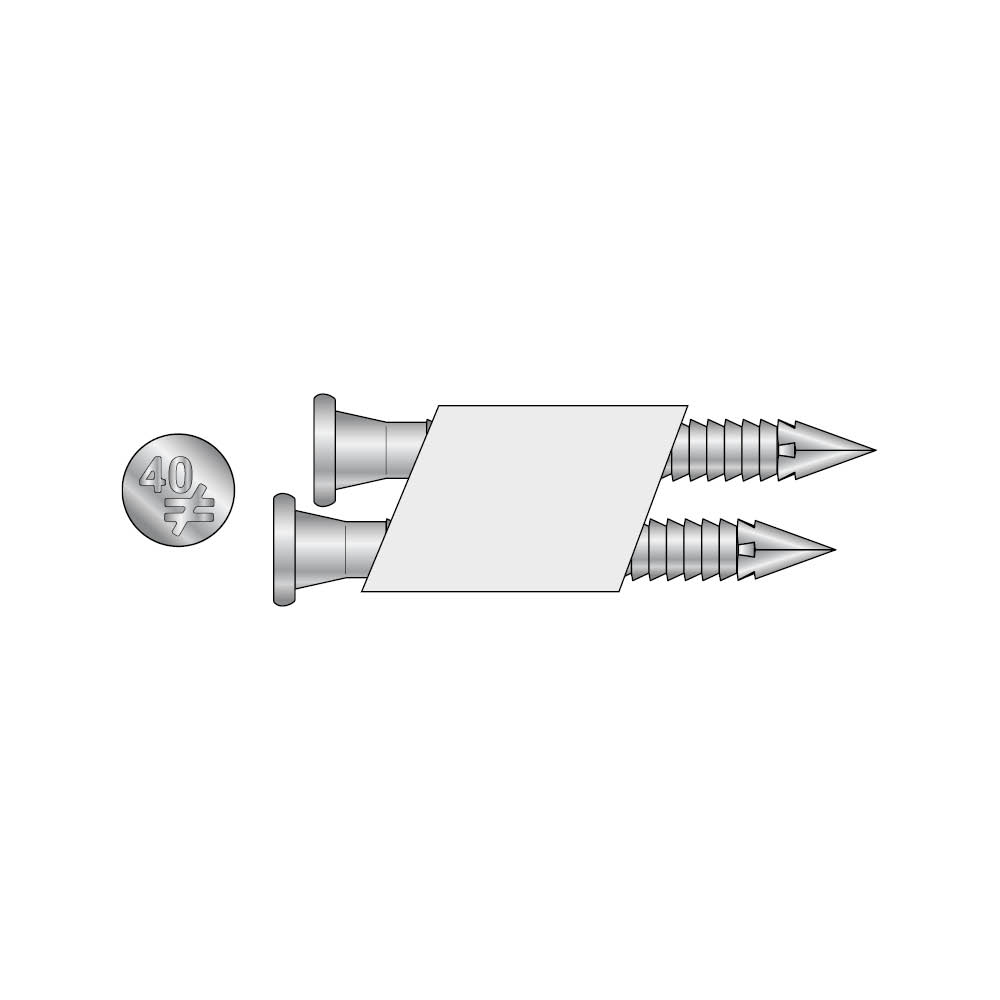

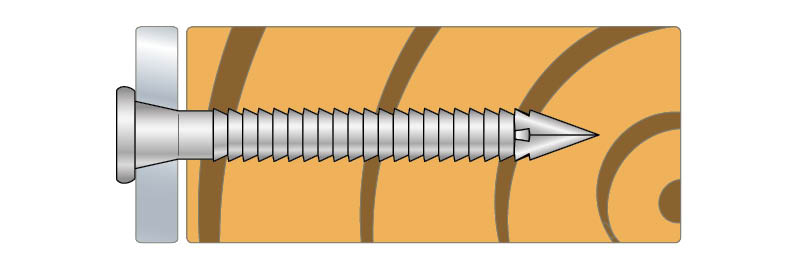

Den koniske form under hovedet sikrer, at sømmet er i fuld kontakt med hullet i beslaget.
Høj udtræksbæreevne.
Giver mulighed for at opnå en CE-mærket skudsøm/beslag samling

Applikationer

Samlinger

Hovedbjælke / sekundærbjælke: massivt træ, komposittømmer, limet lamineret træ.

Anvendelsesområder

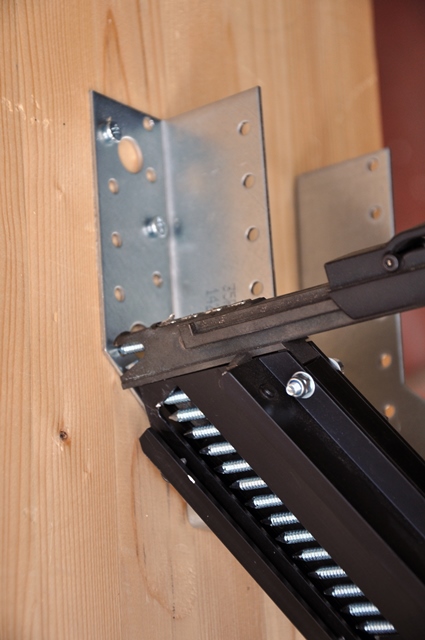

Fastgørelse af vinkelbeslag
Bjælkesko
Vindtrækbånd
Hulplader

Kompatible skudværktøjer:

Tjep®: KA 4060 GAS 2G*, KA 4060 GAS 3G*, KA 2*, KA 1*/**, KA 1L*/**, KA 4060 GAS*
Senco®: GT60NN*, MC60*
BEA®: R60-664E*
Paslode®: PPN50i**, F 250 S PP*, PSN50NP*

Se også skudværktøjets produktbeskrivelse for at finde de nøjagtige sømdimensioner.
*Ikke kompatibel med 35 mm søm
**Ikke kompatibel med 60 mm søm

Teknisk data

Dimensioner

Dimensioner og karakteristisk bæreevne

Art. nr.	DB nr.	Dimensioner [mm]				Antal søm pr. bånd	Antal i kasse
Art. nr.	DB nr.	d	l	d_h	h_t	Antal søm pr. bånd	Antal i kasse
CNA4.0X35PC34	1897085	4	35	7	1.5	22	1500
CNA4.0X40PC34	1897086	4	40	7	1.5	22	1500
CNA4.0X50PC34	1897087	4	50	7	1.5	22	1000
CNA4.0X60PC34	1897088	4	60	7	1.5	22	1000

Karakteristisk bæreevne

Art. nr.	Karakteristisk bæreevne [kN]
Art. nr.	R_ax.k	R_lat,k
CNA4.0X35PC34	0.61	1.66
CNA4.0X40PC34	0.74	1.83
CNA4.0X50PC34	0.98	2.22
CNA4.0X60PC34	1.23	2.36

Karakteristisk bæreevne i C24 træ. For andre materialer henvises til ETA-04/0013.

R_ax = udtræksbæreevne.

R_lat = forskydningsbæreevne i 2 mm stål. For andre ståltykkelser henvises til ETA-04/0013.

DWG (2D)	REVIT (2D)	DWG (3D)	REVIT (3D)	SAT	XML
Ingen tilgængelige items.	Ingen tilgængelige items.	Ingen tilgængelige items.	Ingen tilgængelige items.	Ingen tilgængelige items.	Ingen tilgængelige items.

DWG (2D)

REVIT (2D)

DWG (3D)

REVIT (3D)

SAT

XML

Ingen tilgængelige items.

Andre sites på dit sprog

Bygningsbeslag

Skruer

Søm

Fastgørelse i beton og stål

Quik Drive®

Produktinformationer

Billeder

Egenskaber

Materiale

Fordele

Applikationer

Samlinger

Anvendelsesområder

Kompatible skudværktøjer:

Teknisk data

Dimensioner

Dimensioner og karakteristisk bæreevne

Karakteristisk bæreevne

Certificeringer

ETA godkendelse (European Technical Assessment)

Relaterede produkter

Vinkelbeslag med ribbeforstærkning - højstyrkebeslag

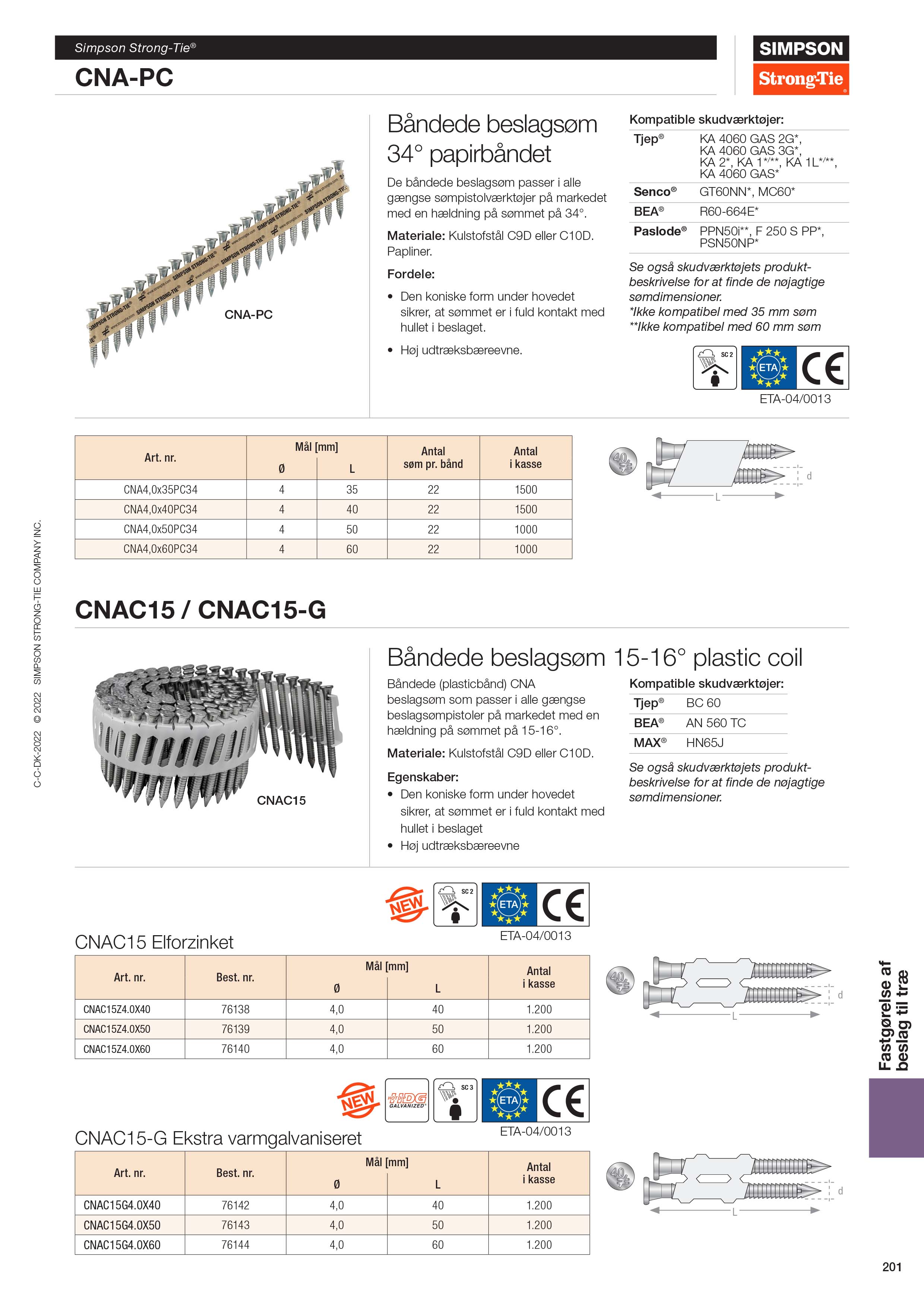

CNA-PC Båndede beslagsøm 34° papirbåndet
