E20/3

Vinkelbeslag med ribbeforstærkning - højstyrkebeslag

E20/3 er et kraftigt vinkelbeslag i 3,0 mm stål med ribbeforstærkning. Beslaget giver mulighed for installationer i beton med 4 bolte, hvilket skaber en yderst stærk samling med meget høje bæreevneværdier.

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 2

EPD

Varmforzinket stål Z275

Indoor

Produktinformationer

Billeder

Egenskaber

Materiale

Stålkvalitet:
Galvaniseret stål S250GD + Z275 i henhold til EN 10346
Korrosionsbeskyttelse:
275 g/m² på begge sider - i henhold til en zink lagtykkelse på ca. 20 μm

Fordele

Meget stærk vinkel!
Kan bruges til forankring, da den tåler både sug og træk i alle retninger
En vinkel E20/3 på hver side af samlingen giver en utrolig stærk og sikker konstruktion
2 vinkelbeslag kan anvendes som alternativ til en bjælkesko

Applikationer

Samlinger

Træ-træ samling
Træ-beton samling

Anvendelsesområder

Anvendes til samlinger i bærende trækonstruktioner
Anvendes i samlinger på beton fastgjort med M10 bolte

Teknisk data

Dimensioner

Reference	Mål
	Andre			Dimensioner[mm]				Huller flig A[mm]		Huller flig B[mm]
	DB nr.	Antal pr. kasse	Vægt[kg]	A[mm]	B[mm]	C[mm]	Tykkelse[mm]	Rund		Rund
	DB nr.	Antal pr. kasse	Vægt[kg]	A[mm]	B[mm]	C[mm]	Tykkelse[mm]	Ø5[mm]	Bolt[mm]	Ø5[mm]	Bolt[mm]
E20/3	1247118	25.0	0.58	170	113	95	3	24	5	16	4

Karakteristisk bæreevne - Bjælke-bjælkesamling - Fuld udsømning - 2 vinkelbeslag

Dimensioner

Reference	Angle bracket capacity
	Karakteristisk bæreevne - Træ-træsamling - Maksimum udsømning
	Udsømning		Karakteristisk bæreevne - 2 vinkelbeslag pr. samling[kN]
	Flig A	Flig B	R₁.ₖ			R₂/₃.ₖ[kN]
	Antal	Antal	CNA 4,0x35	CNA 4,0x40	CNA 4,0x60	CNA 4,0x35	CNA 4,0x40	CNA 4,0x60
E20/3	24	16	7.34	8.95	14.71	19.89	21.86	28.31

To obtain the resistance values for a single bracket, the values in the above table should be divided by two, provided that the supported beam is locked in rotation. Please consult our ETA-06/0106 if the beam is free to rotate.

Karakteristisk bæreevne - Bjælke-bjælkesamling - Delvis udsømning - 2 vinkelbeslag

Dimensioner

Reference	Angle bracket capacity
	Karakteristisk bæreevne - Træ-træsamling - Delvis udsømning
	Udsømning		Karakteristisk bæreevne - 2 vinkelbeslag pr. samling[kN]
	Flig A	Flig B	R₁.ₖ			R₂.ₖ = R₃.ₖ
	Antal	Antal	CNA 4,0x35	CNA 4,0x40	CNA 4,0x60	CNA 4,0x35	CNA 4,0x40	CNA 4,0x60
E20/3	12.0	9.0	5.56	6.78	10.97	15	16.48	21.51

Karakteristisk bæreevne - Søjle-bjælkesamling - Delvis udsømning - 2 vinkelbeslag

Dimensioner

Reference	Angle bracket capacity
	Karakteristisk bæreevne - Søjle-bjælkesamling
	Udsømning		Karakteristisk bæreevne - 2 vinkelbeslag pr. samling[kN]
	Flig A	Flig B	R₁,ₖ			R₂.ₖ = R₃.ₖ
	Antal	Antal	CNA4.0x35	CNA4.0x40	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x60
E20/3	13.0	8.0	5.56	6.78	10.97	11.77	12.93	16.92

Karakteristisk bæreevne - Udveksling - Delvis udsømning - 2 beslag

Dimensioner

Reference	Angle bracket capacity
	Karakteristisk bæreevne - Udveksling
	Udsømning		Karakteristisk bæreevne - 2 vinkelbeslag pr. samling[kN]
	Flig A	Flig B	R2,k = R3,k
	Antal	Antal	CNA4.0x35	CNA4.0x40	CNA4.0x60
E20/3	18.0	16.0	12.67	15.45	24.14

Karakteristisk bæreevne - Bjælke-betonsamling - Fuld udsømning - 2 vinkelbeslag

Dimensioner

Reference	Angle bracket capacity
	Karakteristisk bæreevne - Bjælke-betonsamling
	Udsømning				Karakteristisk bæreevne - 2 vinkelbeslag pr. samling[kN]
	Flig A		Flig B		R₁,ₖ			R₂,ₖ = R₃,ₖ
	Antal	Type	Antal	Type	CNA 4,0x35	CNA 4,0x40	CNA 4,0x60	CNA 4,0x35	CNA 4,0x40	CNA 4,0x60
E20/3	24	CNA	4	Ø10	53.7	65.5	88.8	39	42.9	47.5

Karakteristisk bæreevne - Bjælke-betonsamling - Delvis udsømning - 2 vinkelbeslag

Dimensioner

Reference	Angle bracket capacity
	Karakteristisk bæreevne - Træ-betonsamling - Delvis udsømning
	Udsømning				Karakteristisk bæreevne - 2 vinkelbeslag pr. samling[kN]
	Flig A		Flig B		R₁,ₖ			R2,k = R3,k
	Antal	Type	Antal	Type	CNA4.0x35	CNA4.0x40	CNA4.0x60	CNA4.0x35	CNA4.0x40	CNA4.0x60
E20/3	13.0	CNA	4.0	Ø10	30.2	36.9	50	25.4	28	31

Karakteristisk bæreevne - CLT bjælke/CLT bjælke - 2 vinkelbeslag - Ø10 beslagskruer

Reference	Angle bracket capacity
	Karakteristisk bæreevne - CLT bjælke/CLT bjælke - 2 vinkelbeslag - Ø10 beslagskruer
	Karakteristisk bæreevne - 2 vinkelbeslag pr. samling[kN]		Udsømning
	R2,k = R3,k	R₁,ₖ	Flig A		Flig B
	SSH10x80	SSH10x80	Antal	Type	Antal	Type
E20/3	26	29	5.0	SSH	4.0	SSH

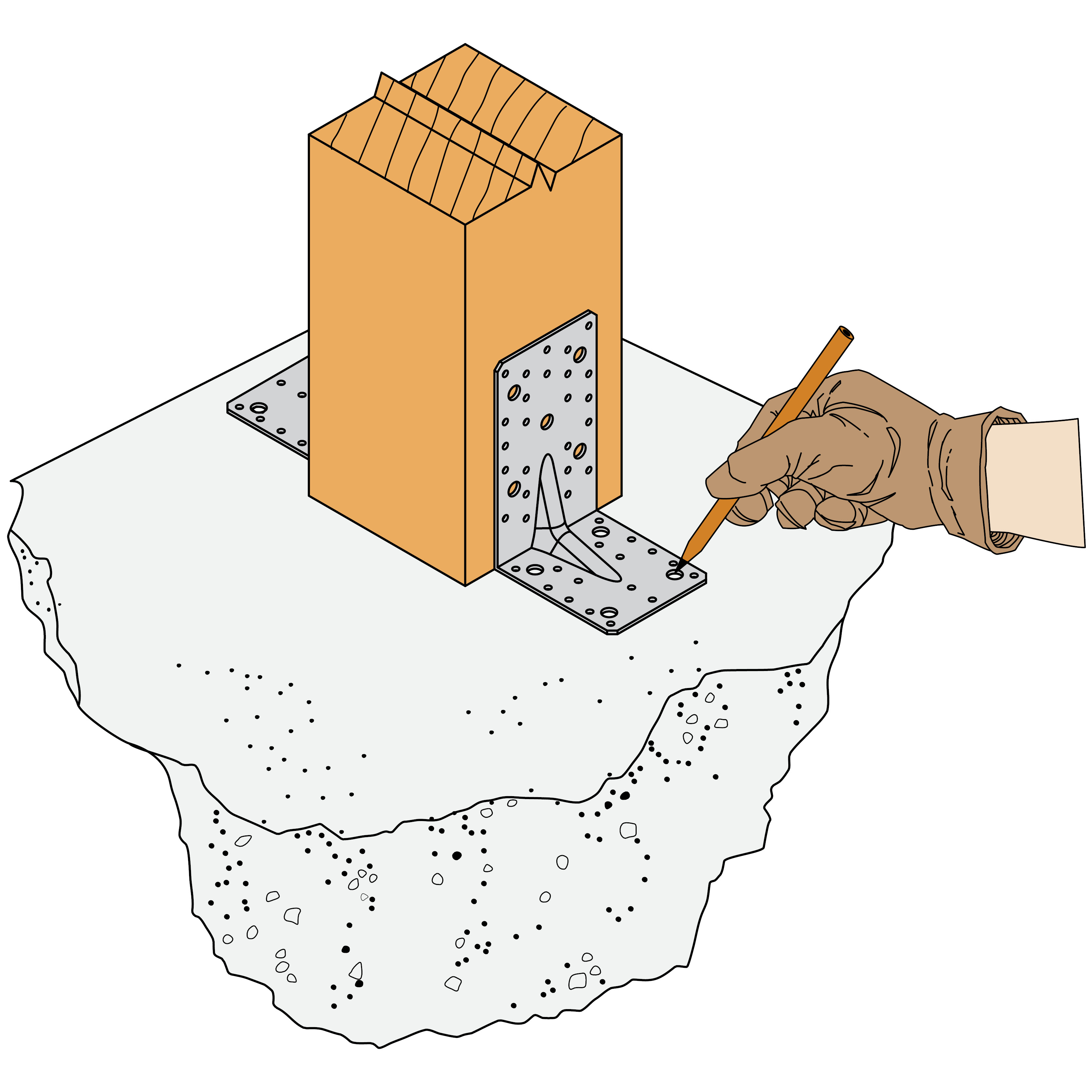

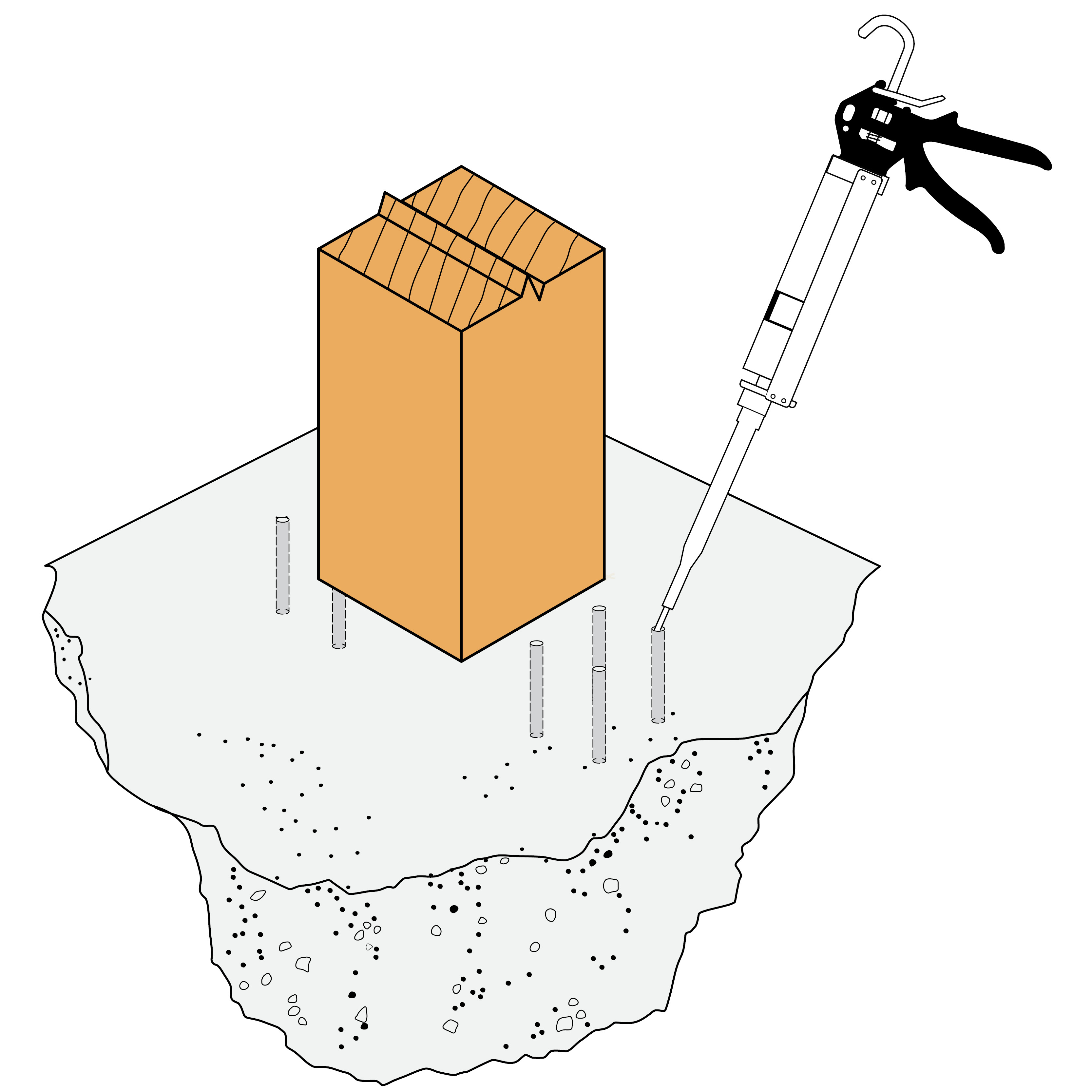

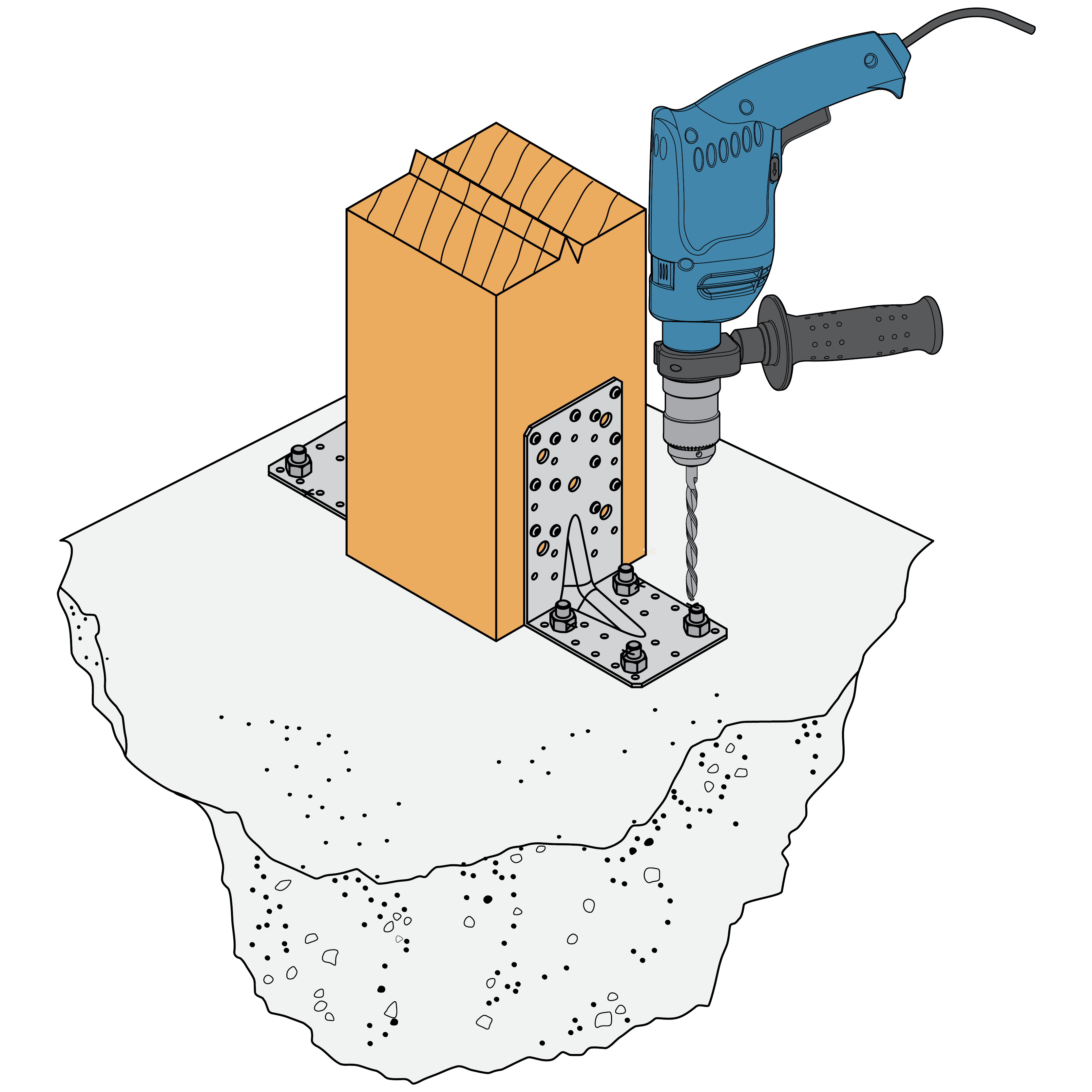

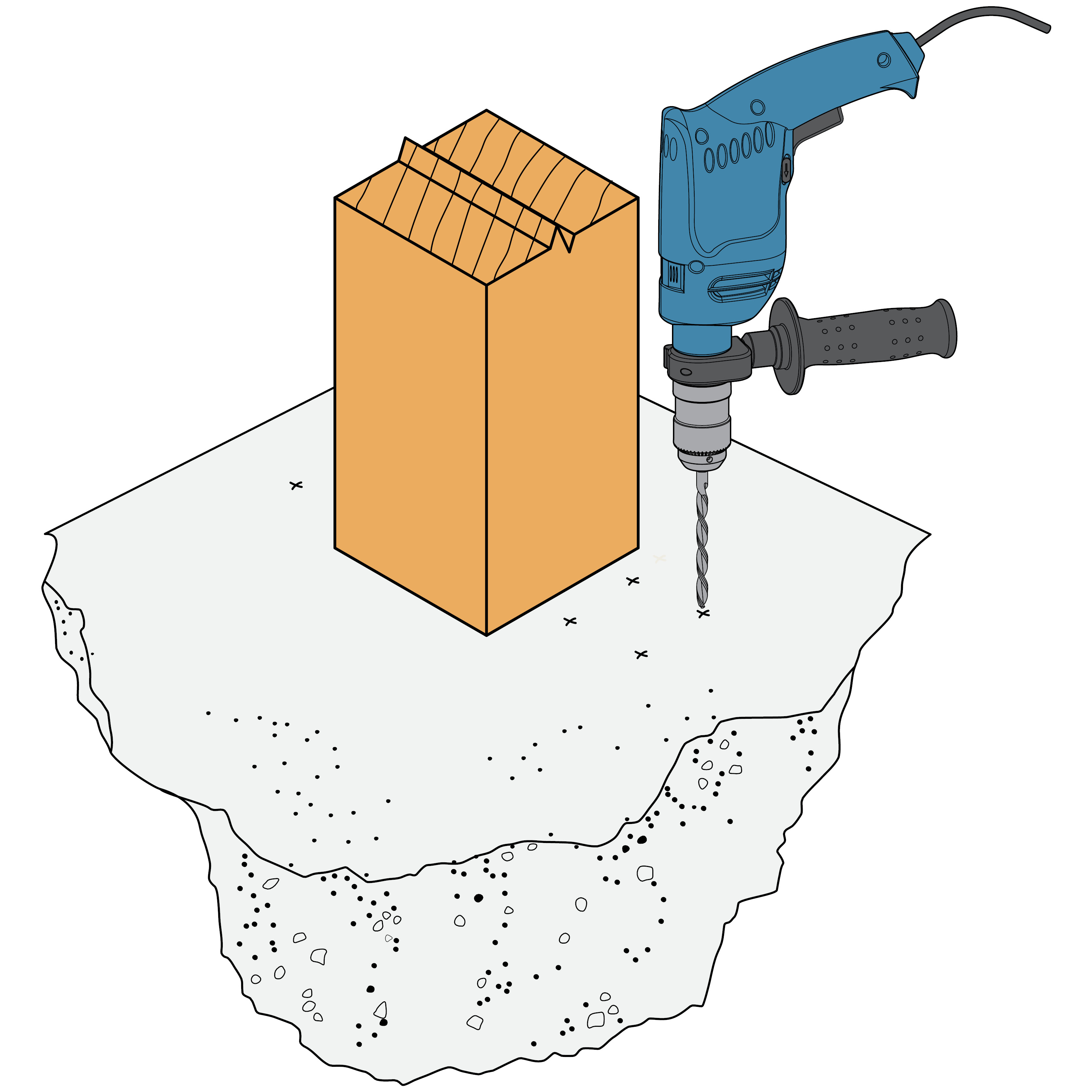

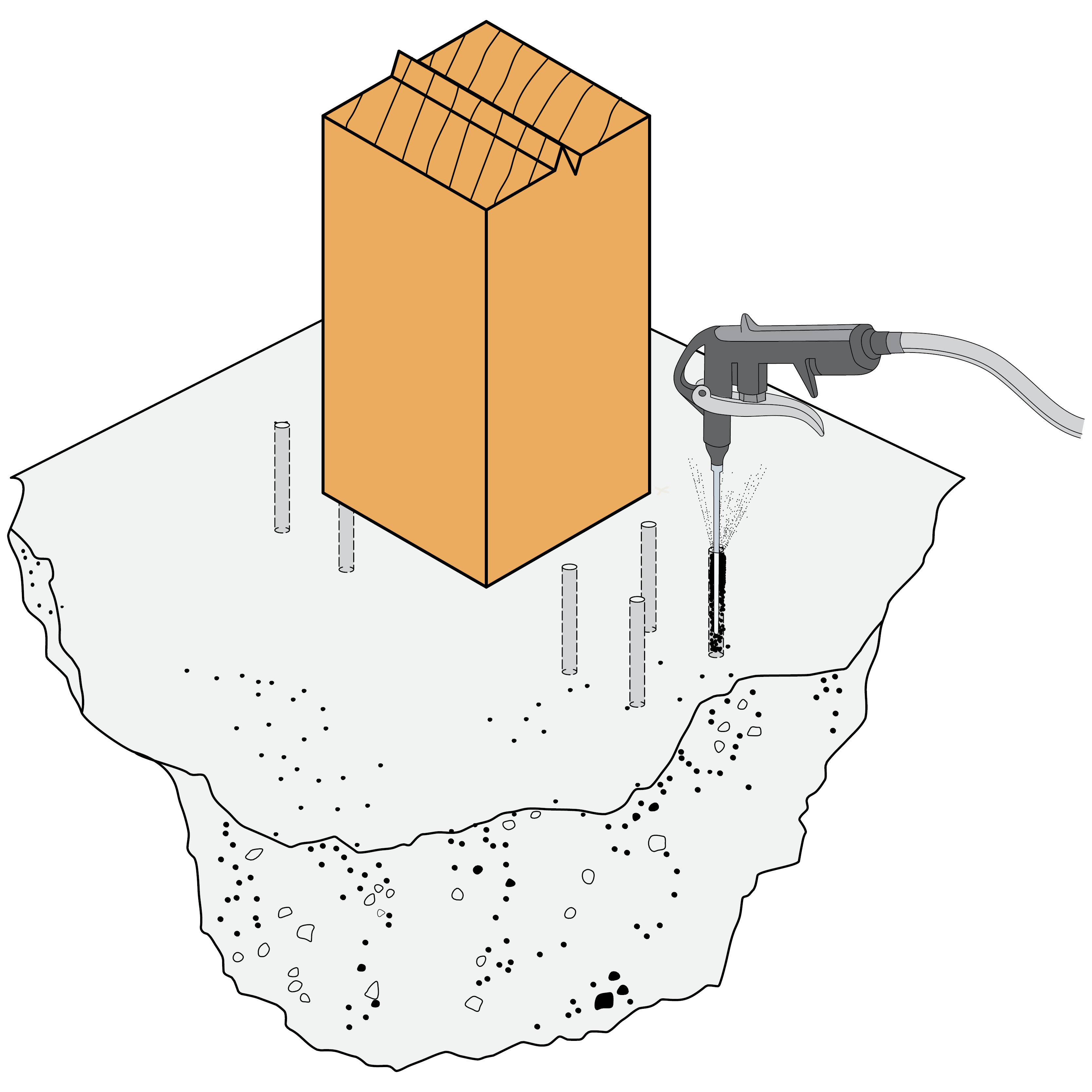

Installation

Fastgørelse

Træ-træ samling: anvendes CNA4,0xℓ kamsøm eller CSA5,0xℓ beslagskruer
Træ-beton samling: anvendes M10 bolte

Installation

Tekniske noter

Teknisk information

To vinkelbeslag pr. samling
Vinkelbeslagene forudsættes anbragt lige overfor hinanden.

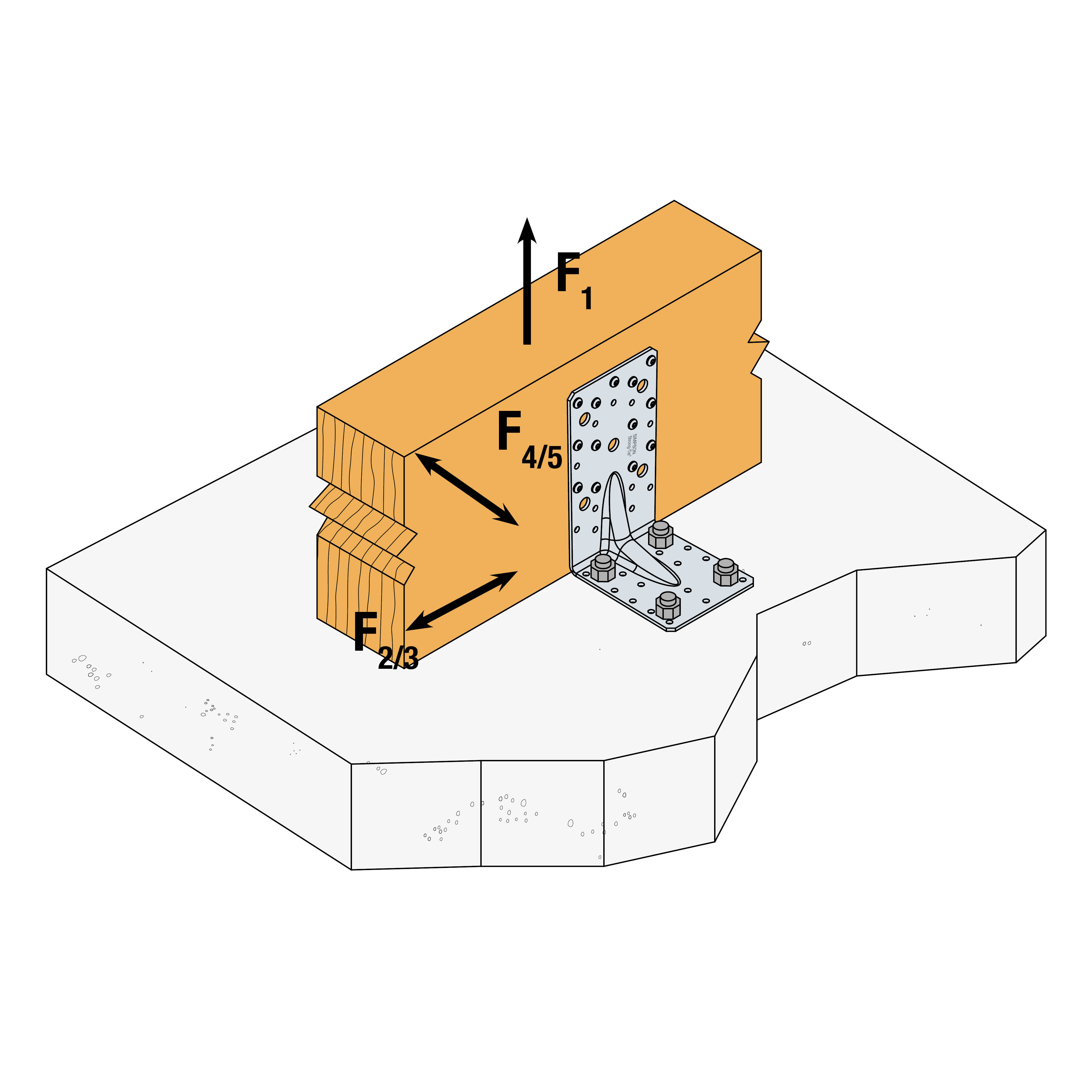

F1: Løftende kraft der virker midt i åsen.
F2 og F3: Tværgående kraft der virker i samlingen mellem åsen og bjælken i åsens retning.
F4 og F5:Tværgående kraft der virker midt for vinkelbeslagene i bjælkens retning i højden e over bjælken.

Et vinkelbeslag pr. samling
F1: Løftende kraft der virker i vinkelbeslagets central akse, men i en afstand f fra vinkelbeslagets vertikale flig. Hvis åsen er forhindret i at rotere, vil bæreevneværdien være halvdelen af bæreevnen for en samling med to vinkelbeslag.
F2 og F3: Tværgående kraft der virker i samlingen mellem åsen og bjælken i åsens retning.
F4: Tværgående kraft der virker i bjælkeretningen midt for vinkelbeslaget. Virker ind mod vinkelbeslaget i højden e over bjælken.
F5: Tværgående kraft der virker i bjælkeretningen midt for vinkelbeslaget. Virker bort fra vinkelbeslaget i højden e over bjælken.

Andre sites på dit sprog

Bygningsbeslag

Fastgørelsesmidler

Ankre og fastgørelser

Andet

Produktinformationer

Billeder

Egenskaber

Materiale

Fordele

Applikationer

Samlinger

Anvendelsesområder

Teknisk data

Dimensioner

Dimensioner

Karakteristisk bæreevne - Bjælke-bjælkesamling - Fuld udsømning - 2 vinkelbeslag

Dimensioner

Karakteristisk bæreevne - Bjælke-bjælkesamling - Delvis udsømning - 2 vinkelbeslag

Dimensioner

Karakteristisk bæreevne - Søjle-bjælkesamling - Delvis udsømning - 2 vinkelbeslag

Dimensioner

Karakteristisk bæreevne - Udveksling - Delvis udsømning - 2 beslag

Dimensioner

Karakteristisk bæreevne - Bjælke-betonsamling - Fuld udsømning - 2 vinkelbeslag

Dimensioner

Karakteristisk bæreevne - Bjælke-betonsamling - Delvis udsømning - 2 vinkelbeslag

Dimensioner

Karakteristisk bæreevne - CLT bjælke/CLT bjælke - 2 vinkelbeslag - Ø10 beslagskruer

Installation

Installation

Fastgørelse

Installation

Tekniske noter

Teknisk information

Certificeringer

Ydeevneerklæring (DoP)

Europæisk teknisk vurdering (ETA)

Environmental Product Declarations (EPD)

Relaterede produkter

Beslagskrue Hex hoved, Impreg®+

Beslagskruer

Båndede beslagsøm 34° papirbåndet

Gennemstiksanker

Gennemstiksanker, 3DG coating

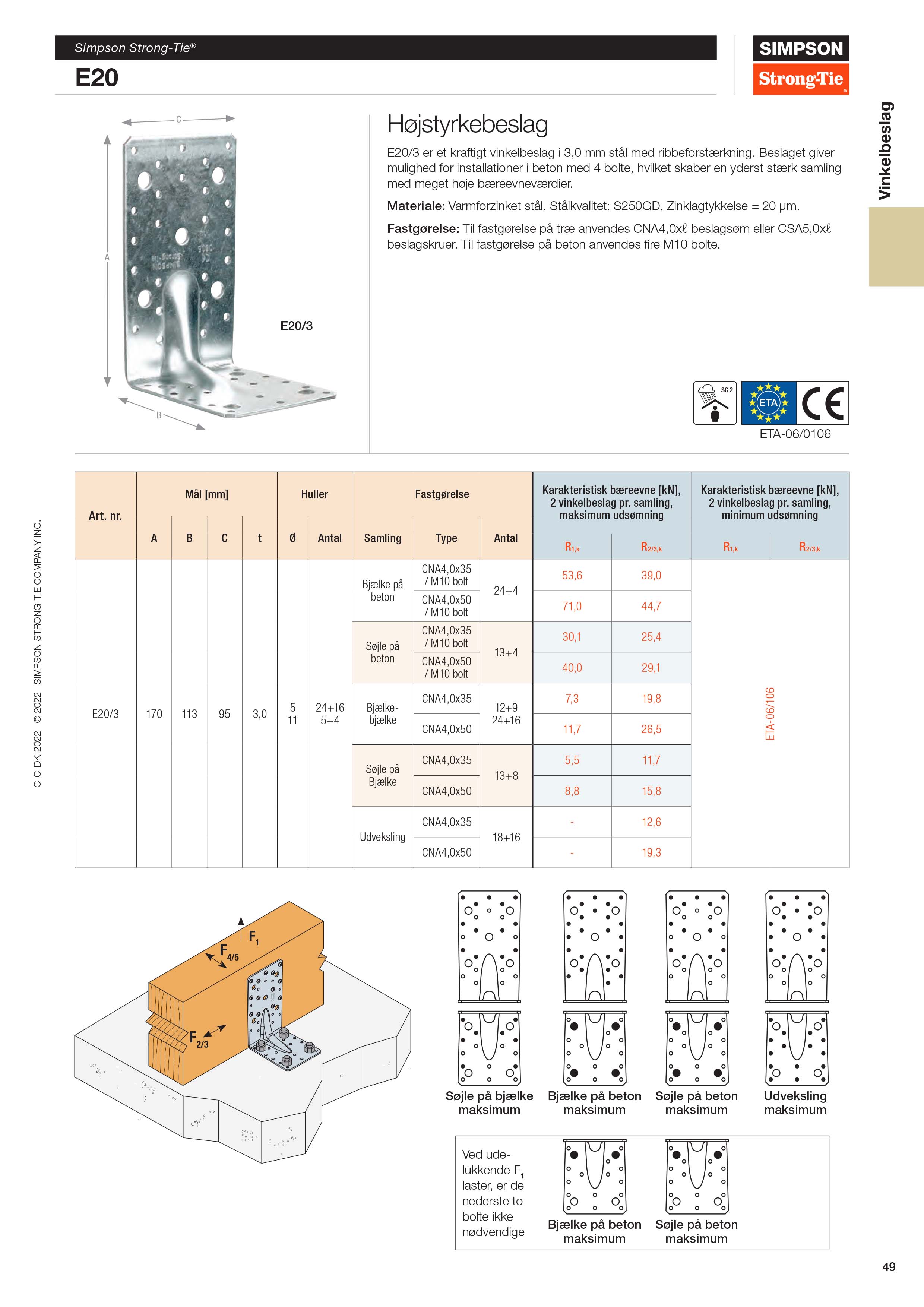

E20 vinkelbeslag
