Bjælkesko ET260 45°

Bjælkeskoen egner sig til samlinger af bjælker med 45° vinkling (horisontalt).

Teknisk datablad
CE mærket
CE mærket
Aftalegrundlag
Aftalegrundlag
Elgalvaniseret stål 20 µm
Elgalvaniseret stål 20 µm
EPD
EPD
Anvendelsesklasse 2
Anvendelsesklasse 2

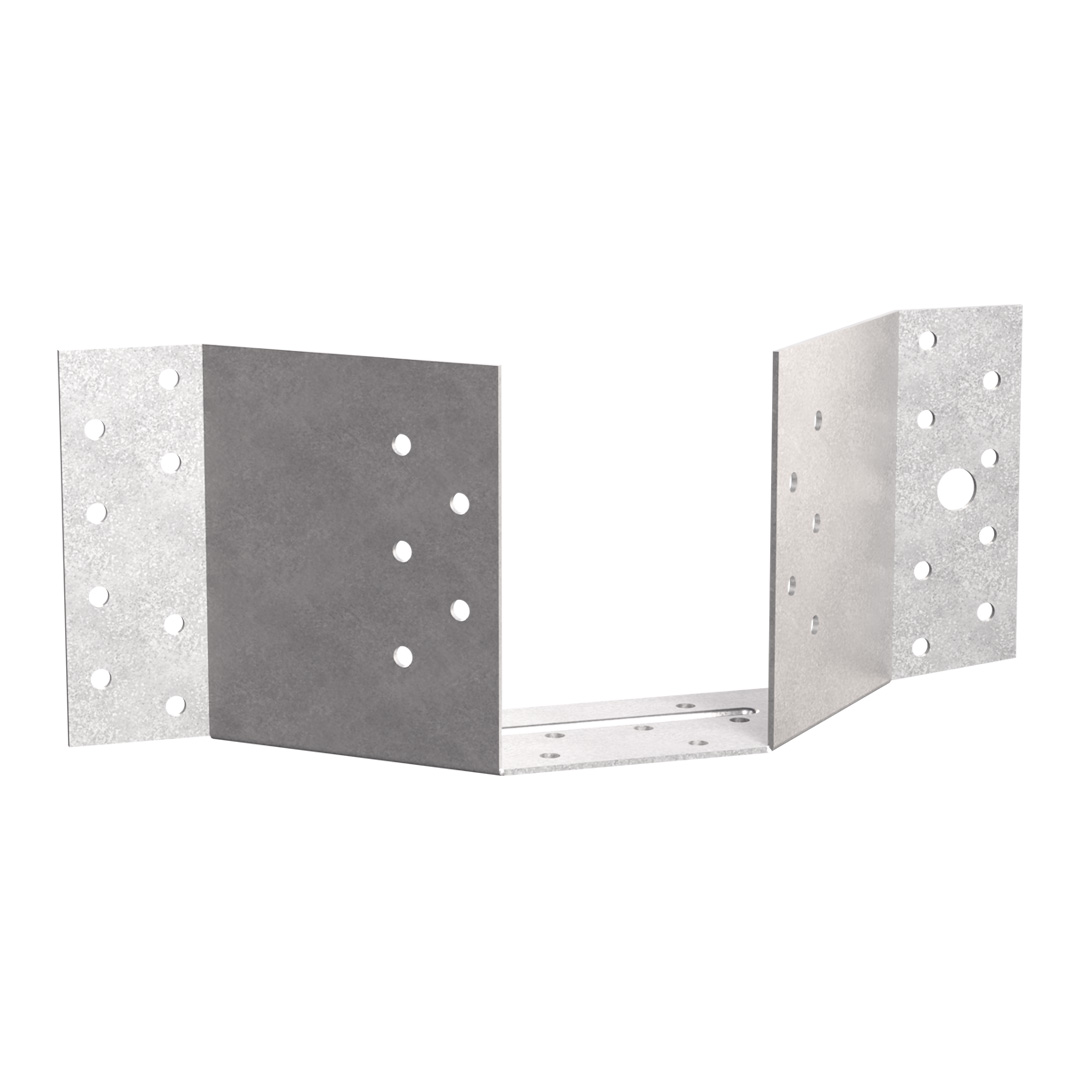

ET main image

Produktinformationer

Billeder

Bjælkesko ET260 45°

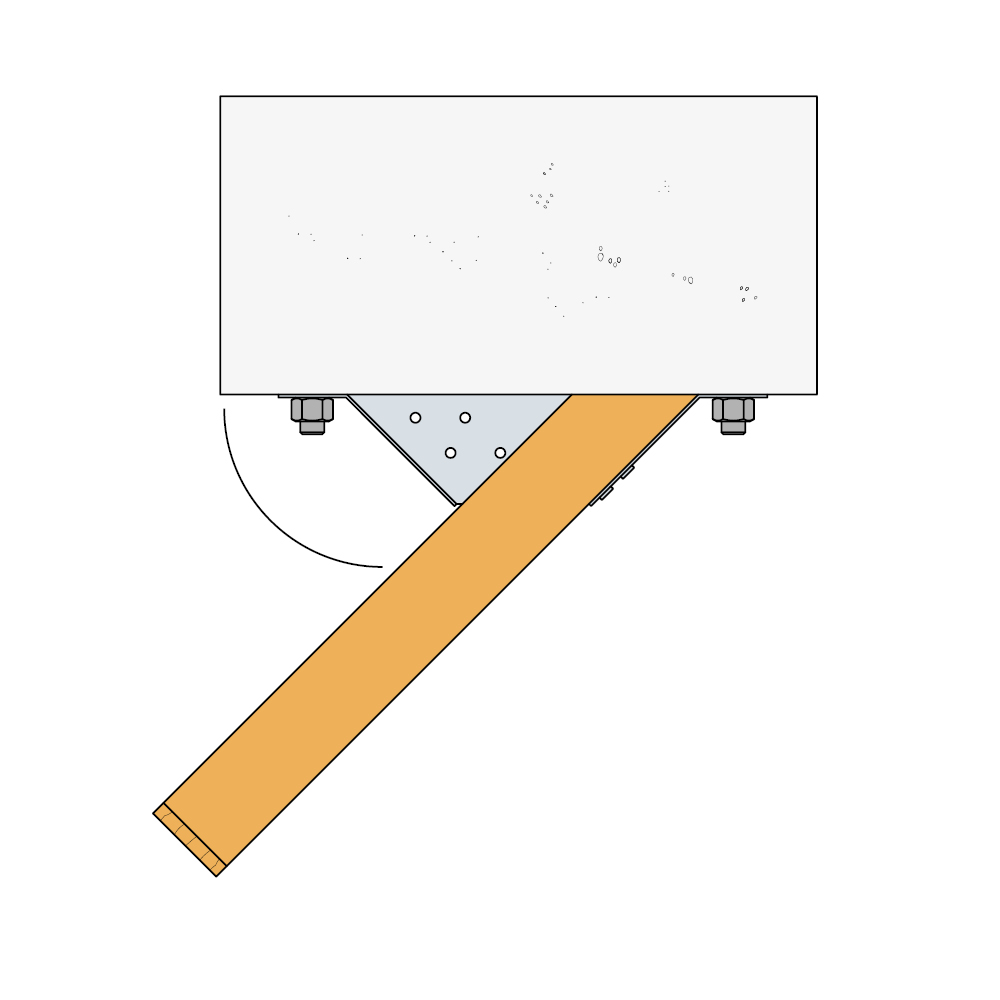

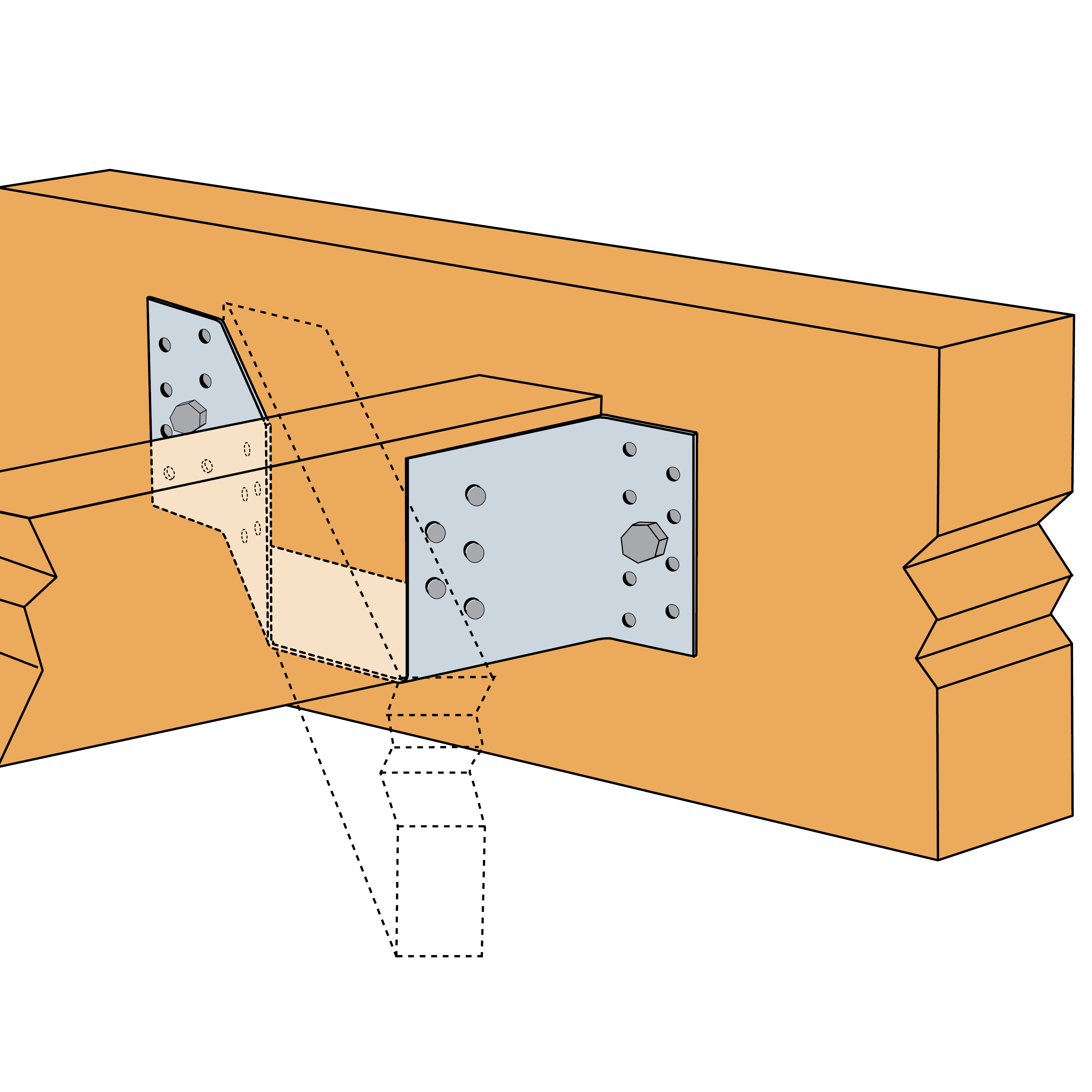

ET260 inst. top v2.jpg

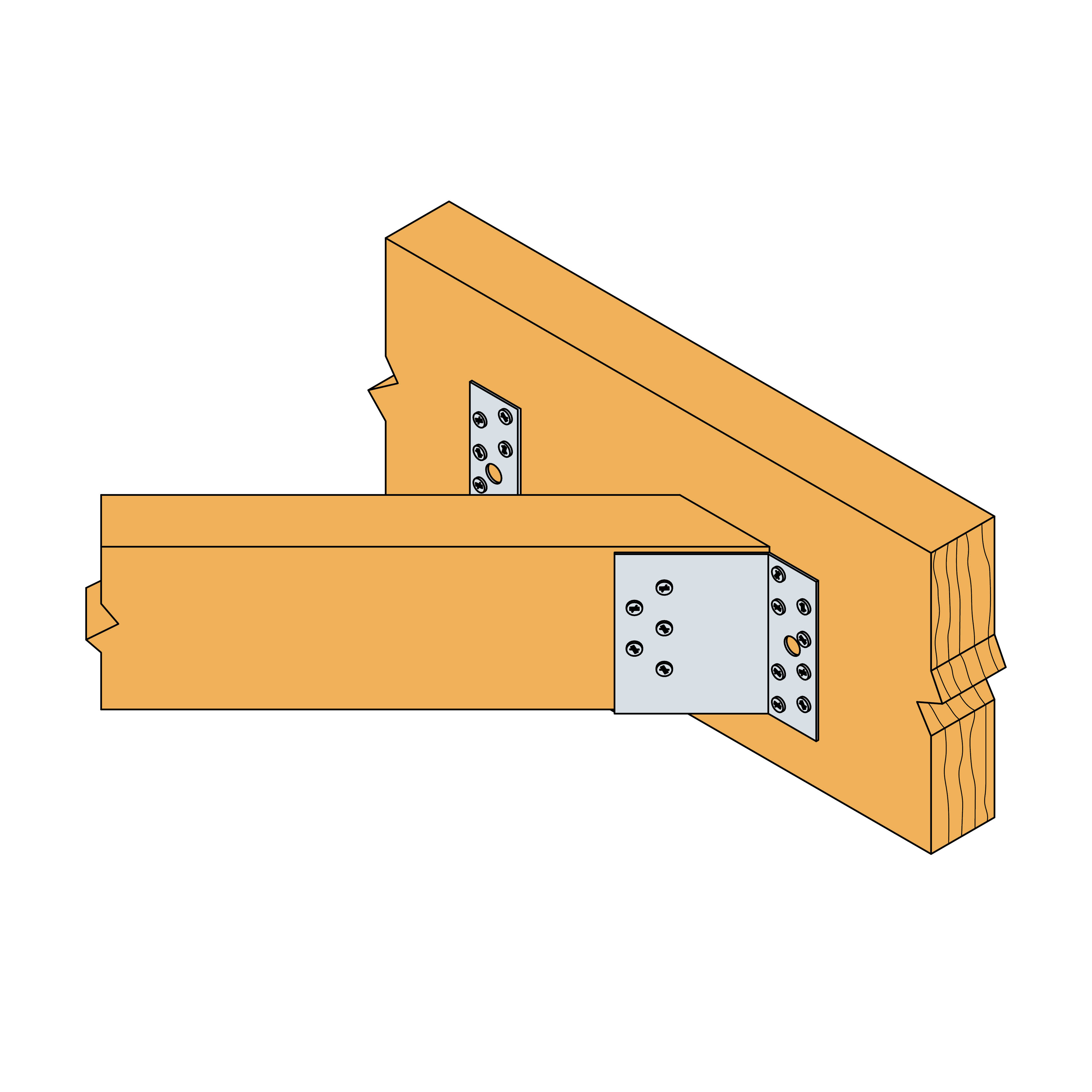

ET260 Inst..jpg

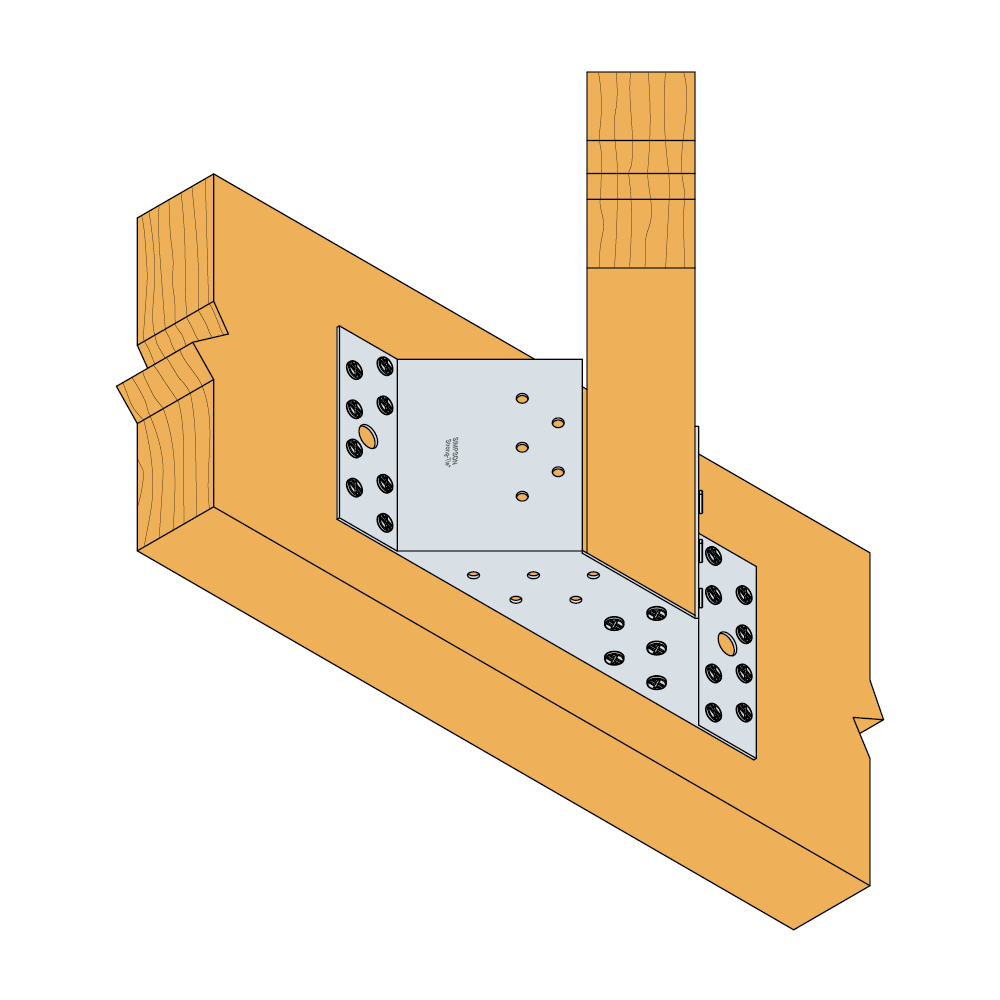

ET260 inst. wood.jpg

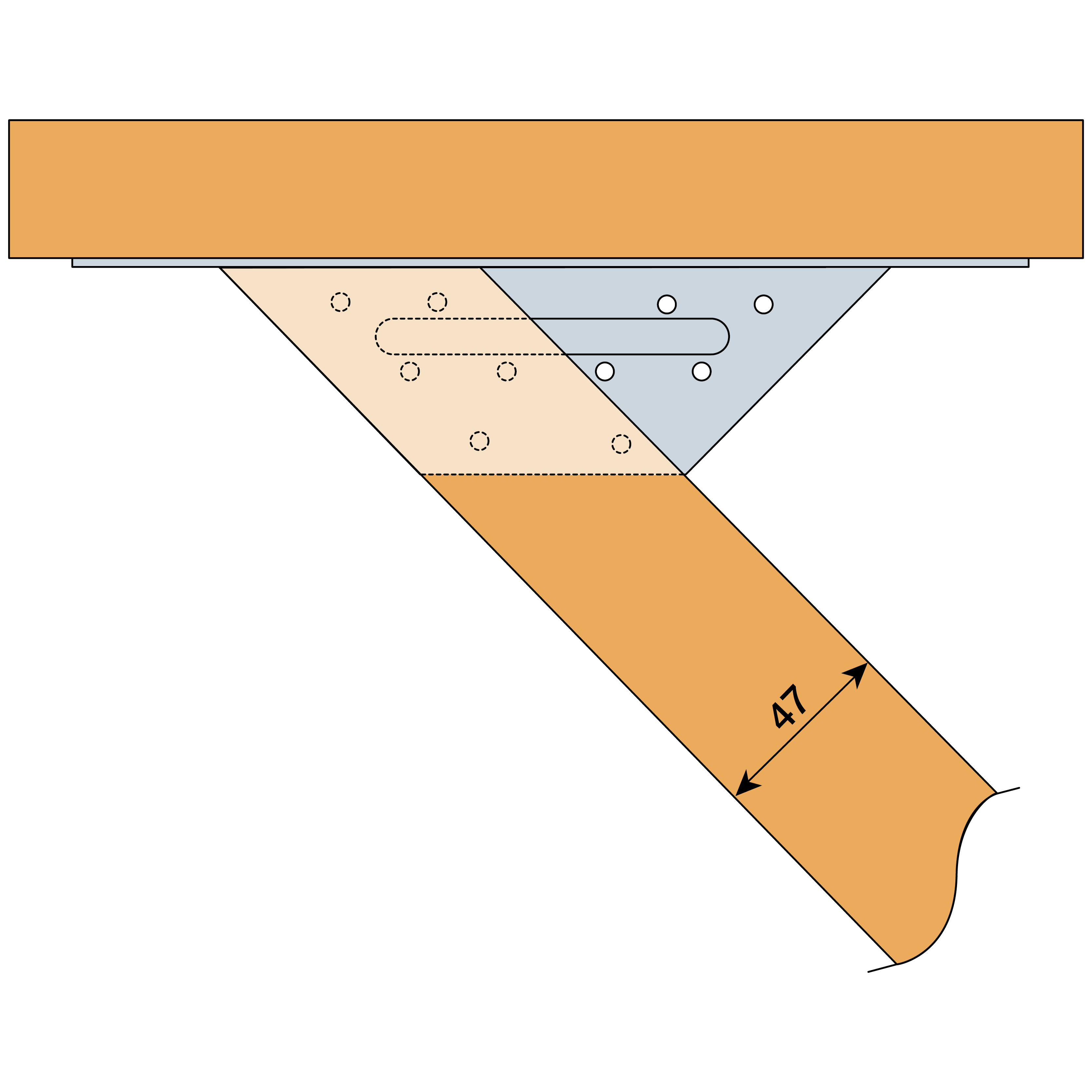

ET260 inst. top.jpg
ET260

Egenskaber

Materiale

  • Stålkvalitet:
    Galvaniseret stål S250GD + Z275 i henhold til EN 10346
  • Korrosionsbeskyttelse:
    275 g/m2 på begge sider - som giver en zink lagtykkelse på ca. 20 μm

Fordele

  • Installationen egner sig til samlinger imellem bjælker med 45° vinkling/horisontalt
  • Skrues/sømmes til tømmeret

Applikationer

Samlinger

  • Hovedbjælke: massivt træ, LVL træ, limtræ, beton, stål
  • Sekundærbjælke: massivt træ

Teknisk data

Dimensioner

Dimensioner

Dimensioner
Dimensioner
ReferenceMål
AndreSekundærbjælke størrelse[mm]Dimensioner[mm]Huller, HBHuller, SB
DB nr.Antal pr. kasseVægt[kg]Bredde[mm]HøjdeA[mm]B[mm]C[mm]D[mm]F[mm]Max. emnetykkelse[mm]RundRund
Min.[mm]Max.[mm]Ø5[mm]Ø11[mm]Ø5[mm]
ET2601862289300.334797145679555177351.516210

HB: hovedbjælken; SB: sekundærbjælken

Karakteristisk bæreevne - Bjælke-bjælkesamling

Dimensioner

Karakteristisk bæreevne - Bjælke-bjælkesamling
Karakteristisk bæreevne - Bjælke-bjælkesamling
ReferenceBjælkeskoens bæreevne
Karakteristisk bæreevne - Træ-træ samling - Fuld udsømning
UdsømningKarakteristisk bæreevne[kN]Regningsmæssig bæreevne R₁,d[kN]
HBSBR₁,ₖR₁,ₛWₗ,ₗₐₙg ₛᵢgₜ
AntalAntalCNA4.0x35C24 Header
ET26016.01010.5-

HB: hovedbjælken; SB: sekundærbjælken

Karakteristisk bæreevne - bjælke beton samling

Dimensioner

Karakteristisk bæreevne - bjælke beton samling
Karakteristisk bæreevne - bjælke beton samling
ReferenceBjælkeskoens bæreevne
Karakteristisk bæreevne mod beton eller stål
UdsømningKarakteristisk bæreevne[kN]
HBSBR₁,ₖR₂,ₖ
AntalTypeAntalTypeCNA4.0x35CNA4.0x35
ET2602.0Ø1010.0CNA**10.5-

HB: hovedbjælken; SB: sekundærbjælken

Produktkarakteristiske kapaciteter - Træbjælke til træbjælke - med SSH-skruer

ReferenceBjælkeskoens bæreevne
Produktkapaciteter - Træ til træ - med SSH-skruer
UdsømningKarakteristisk bæreevne[kN]
SBHBR₁.ₖR₂,ₖ
AntalAntal
ET260----

Installation

Installation

Fastgørelse på hovedbjælke

På træ: ​

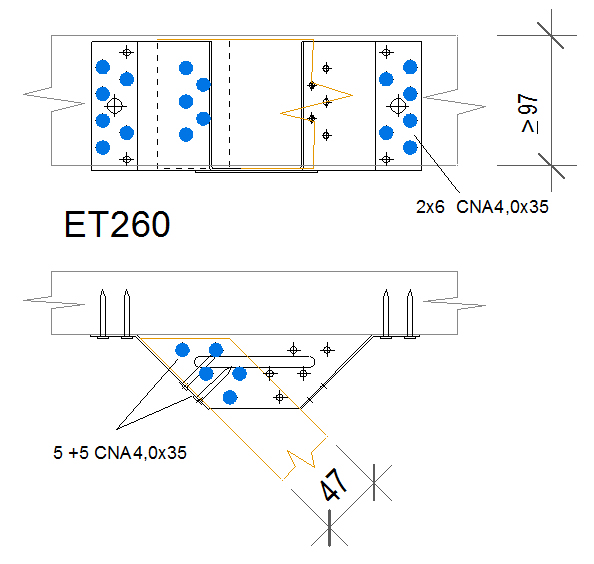

  • fastgørelse på træ skal ske med CNA4,0x35 kamsøm

På stål:

  • bolte med en diameter på 12 mm (boltdiameteren kan ikke være mere end 2 mm mindre end borehullets diameter)

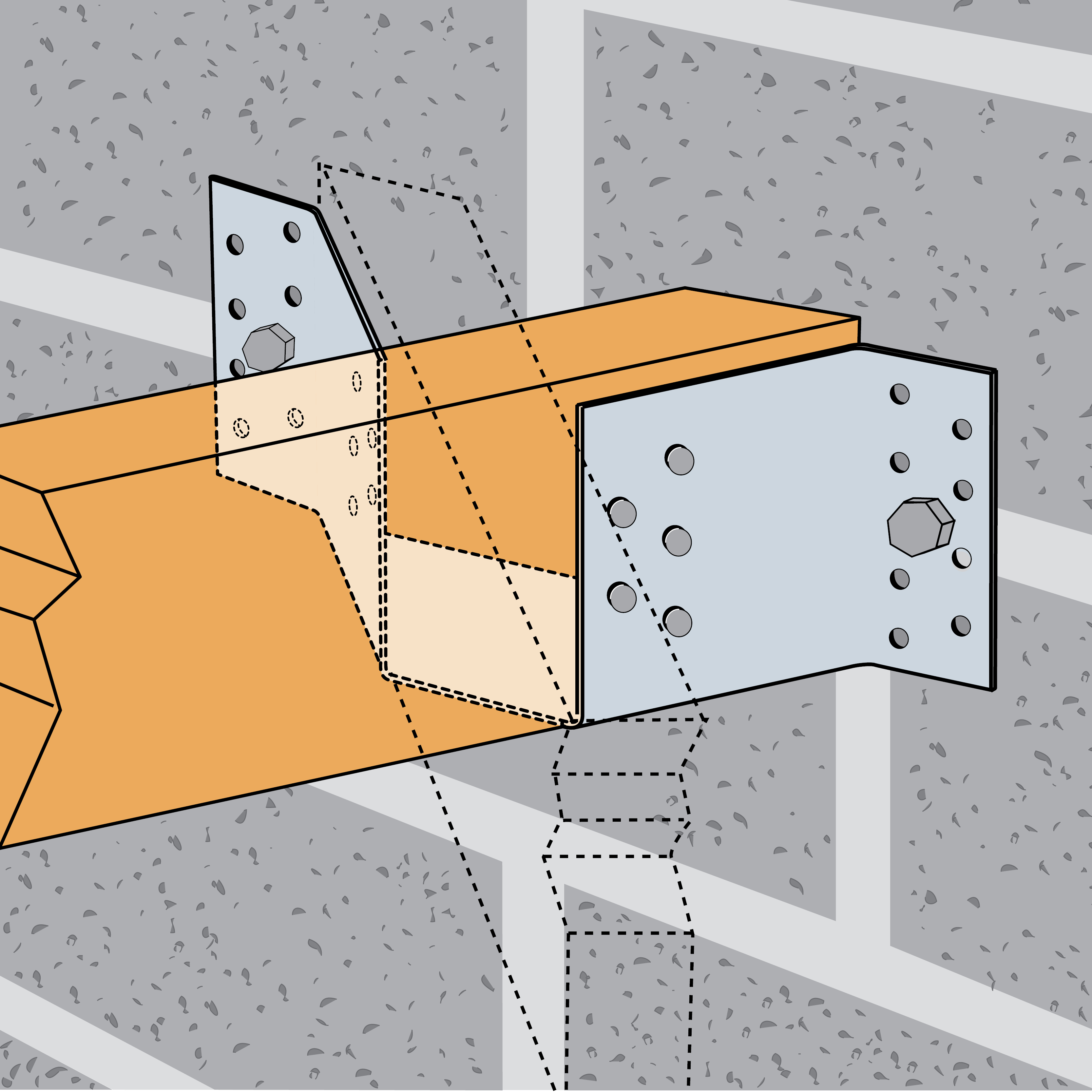

På beton:

  • Mekanisk anker (diameter 12 mm: WA M10-78/5).
  • Kemisk anker (diameter 12 mm: LMAS M10-110) med AT-HP klæbelim



Monteringsvejledning

  • Brug alle de specificerede befæstigelsesmidler
ET248
ET248
ET260
ET260
ET260
ET301
ET301
ET301
