Gennemstiksanker

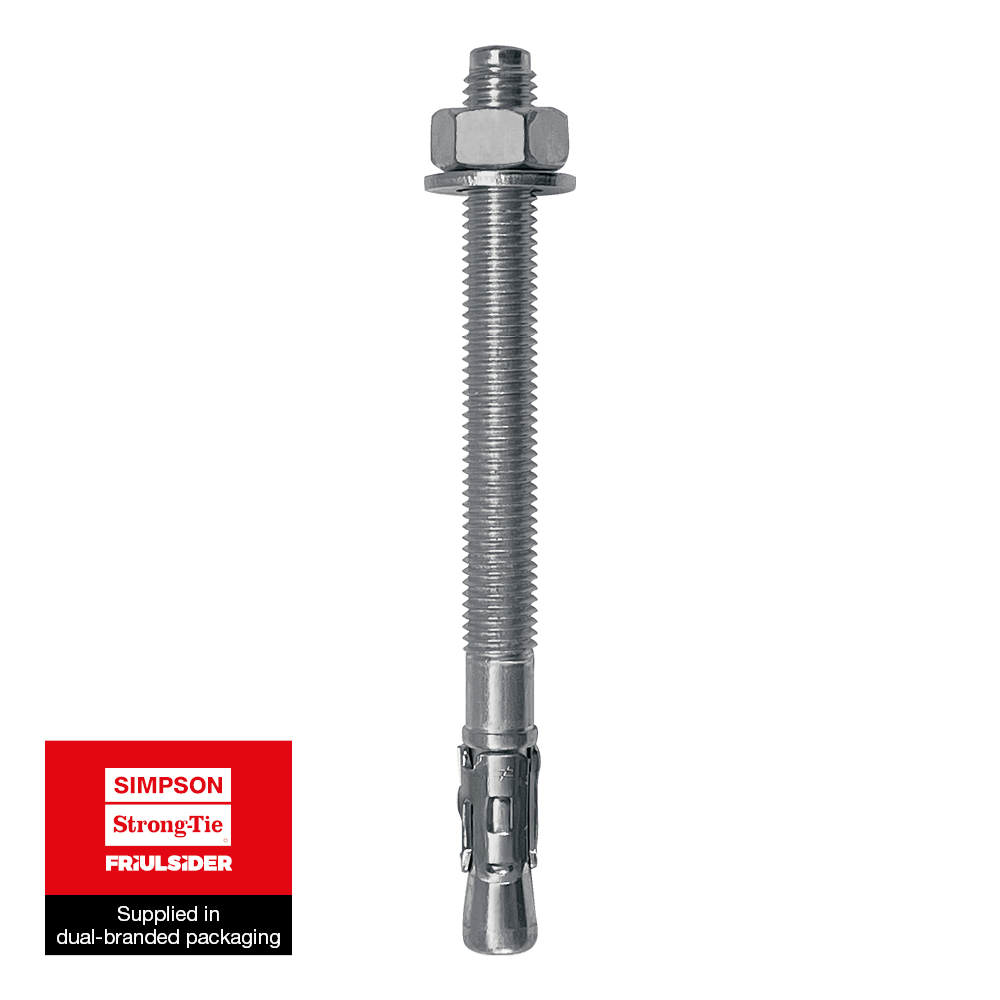

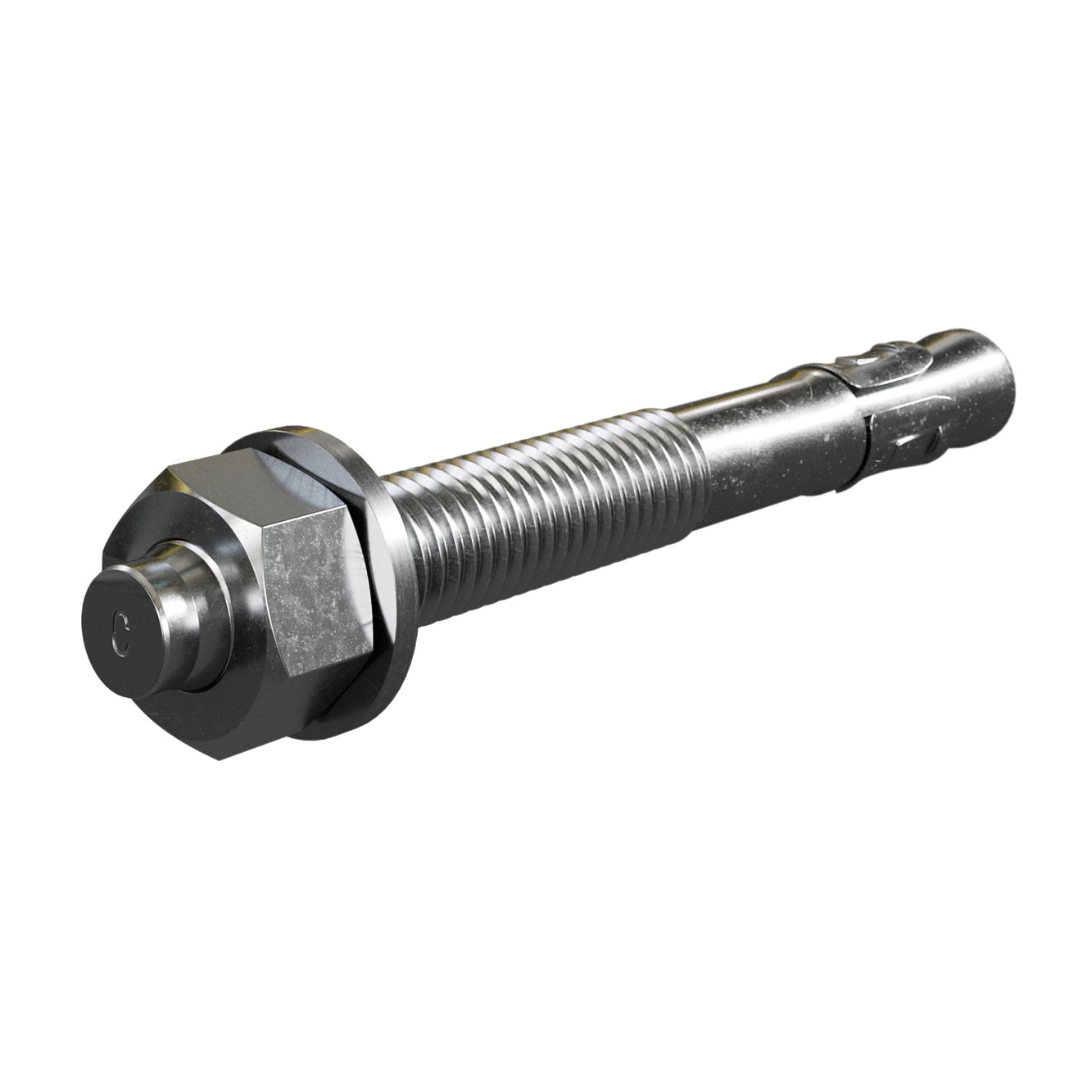

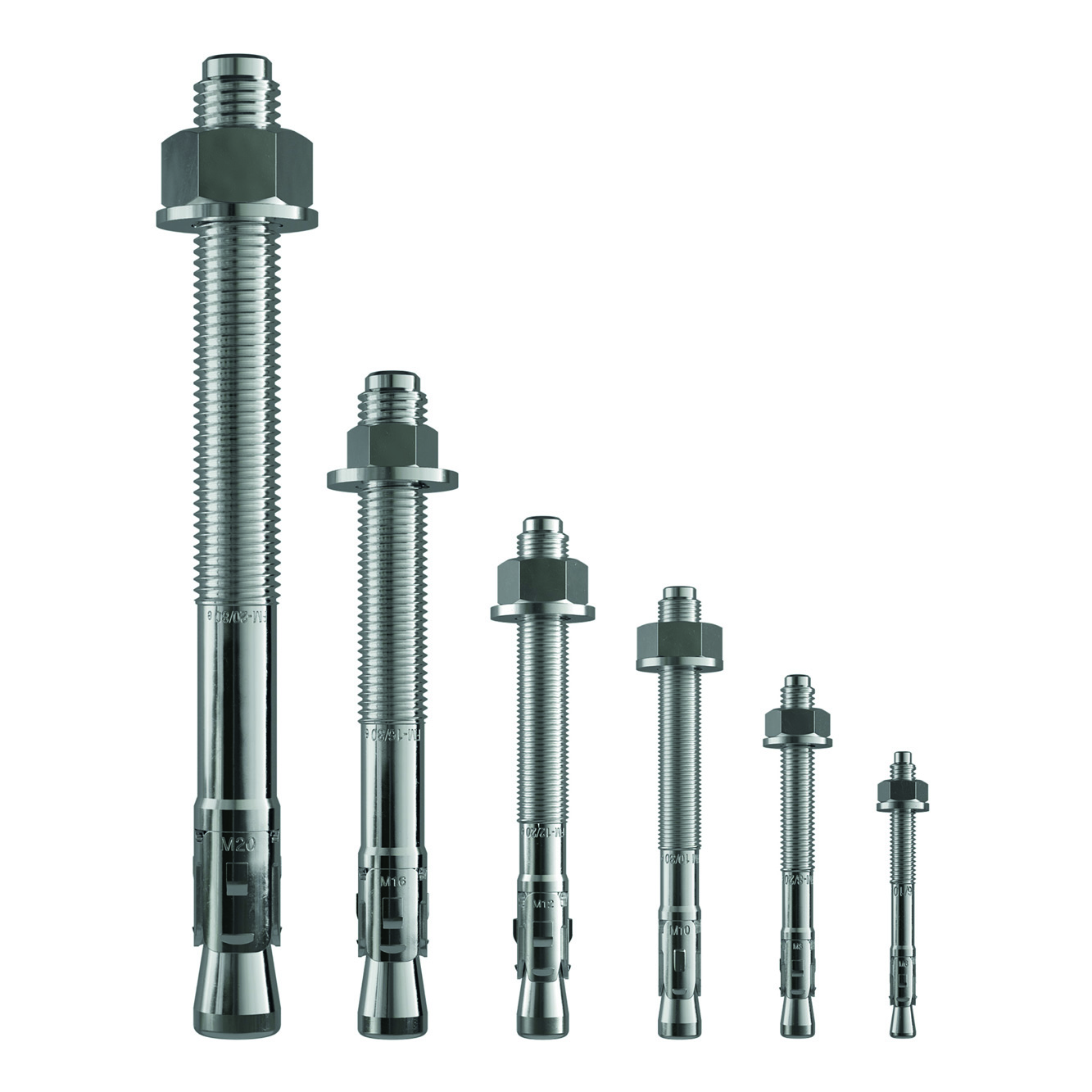

Det nye FM 753 evo anker er et heavy duty ekspansionsanker til medium-høje laster, i str. M6-M20 til fastgørelse i urevnet beton C20/20 – C50/60.






Produktinformationer
Egenskaber
Materiale
- Koldformet kulstofstålhus med speciel geometrisk klips
Fordele
- Optimeret geometri for høj Styrke
- Clips med modhager for høj styrke og sikkerhed
- Højstyrkestål for top ydelse
- Overfladebehandlet for optimal funktion af clip/kegle
- Bredt udvalg af certificerede ankre

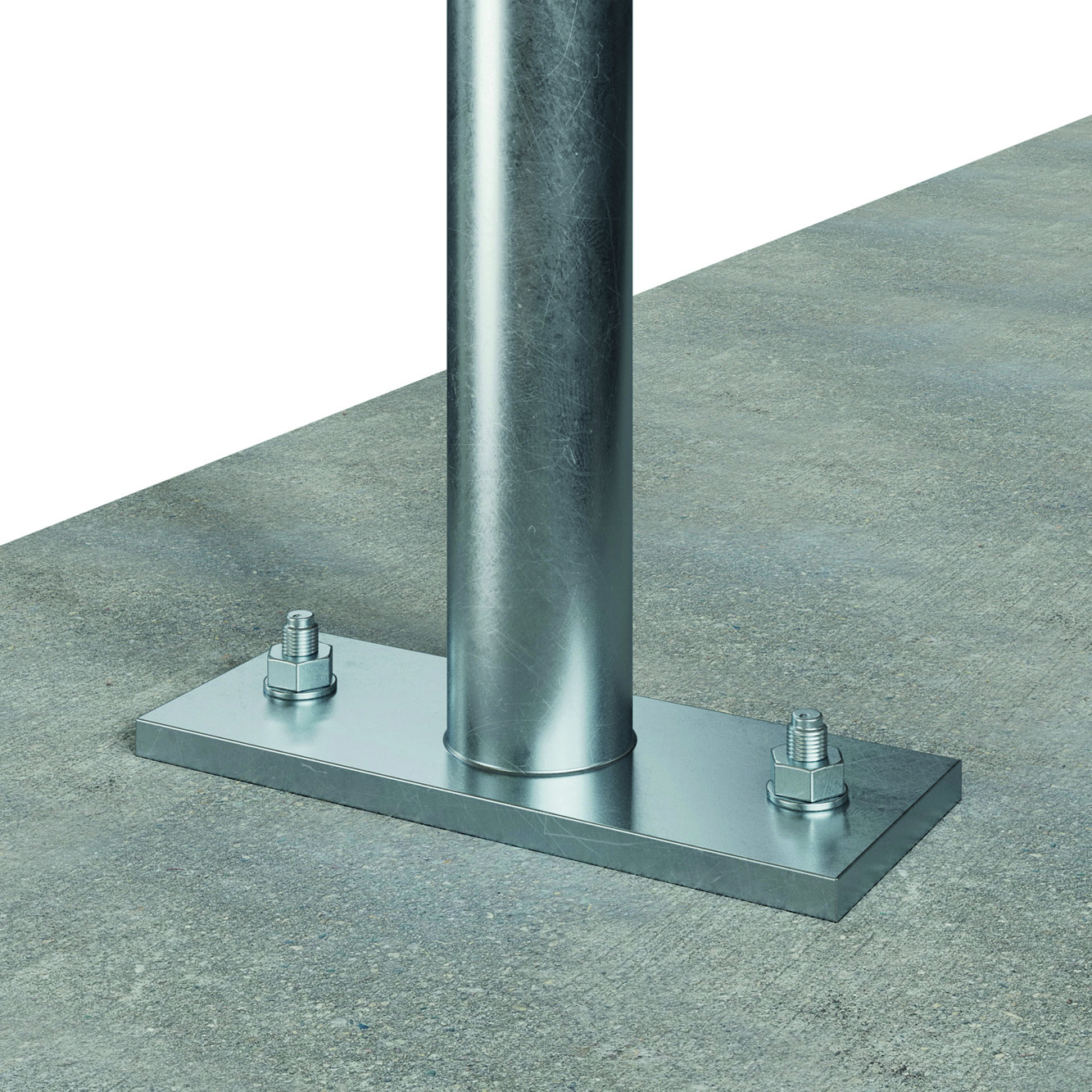

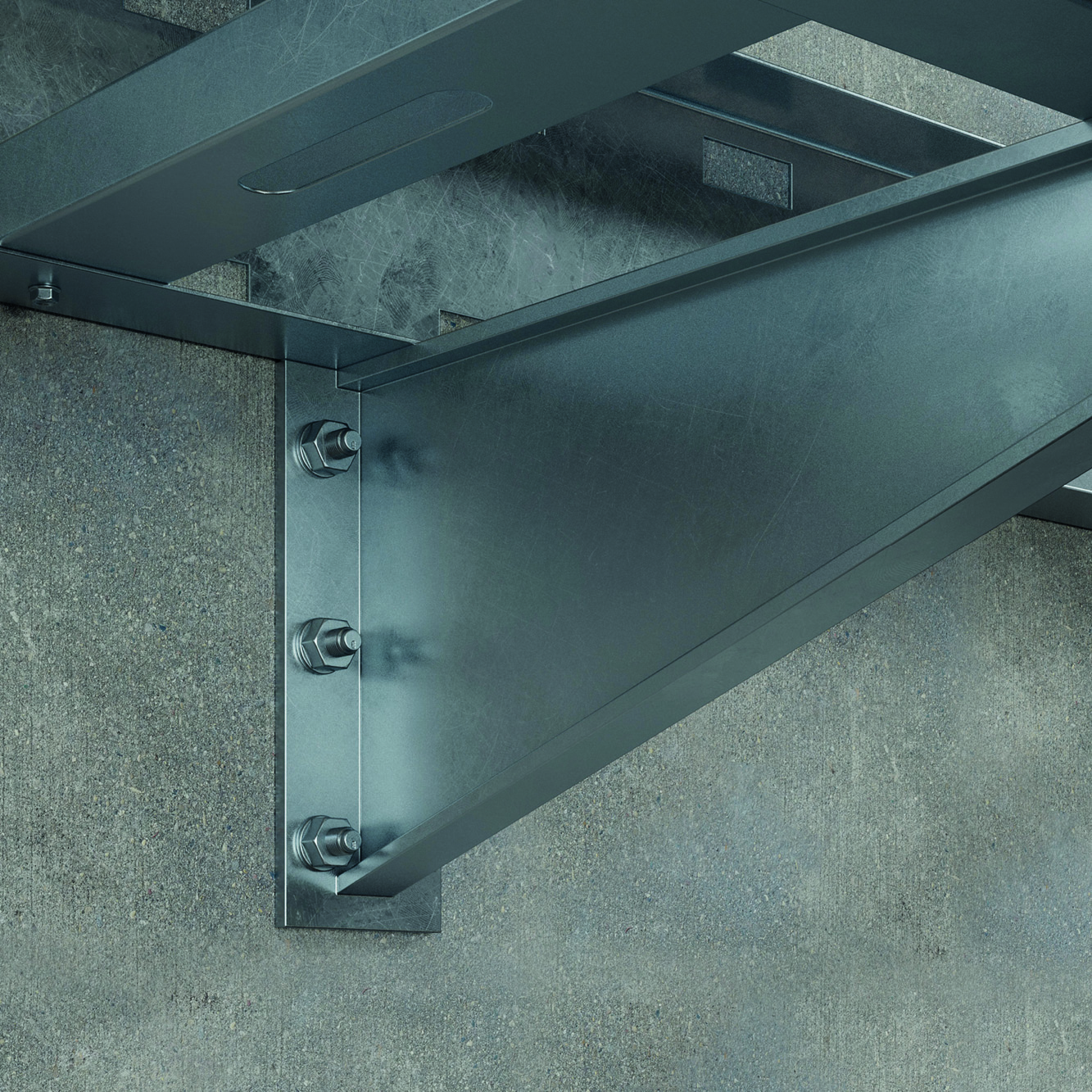

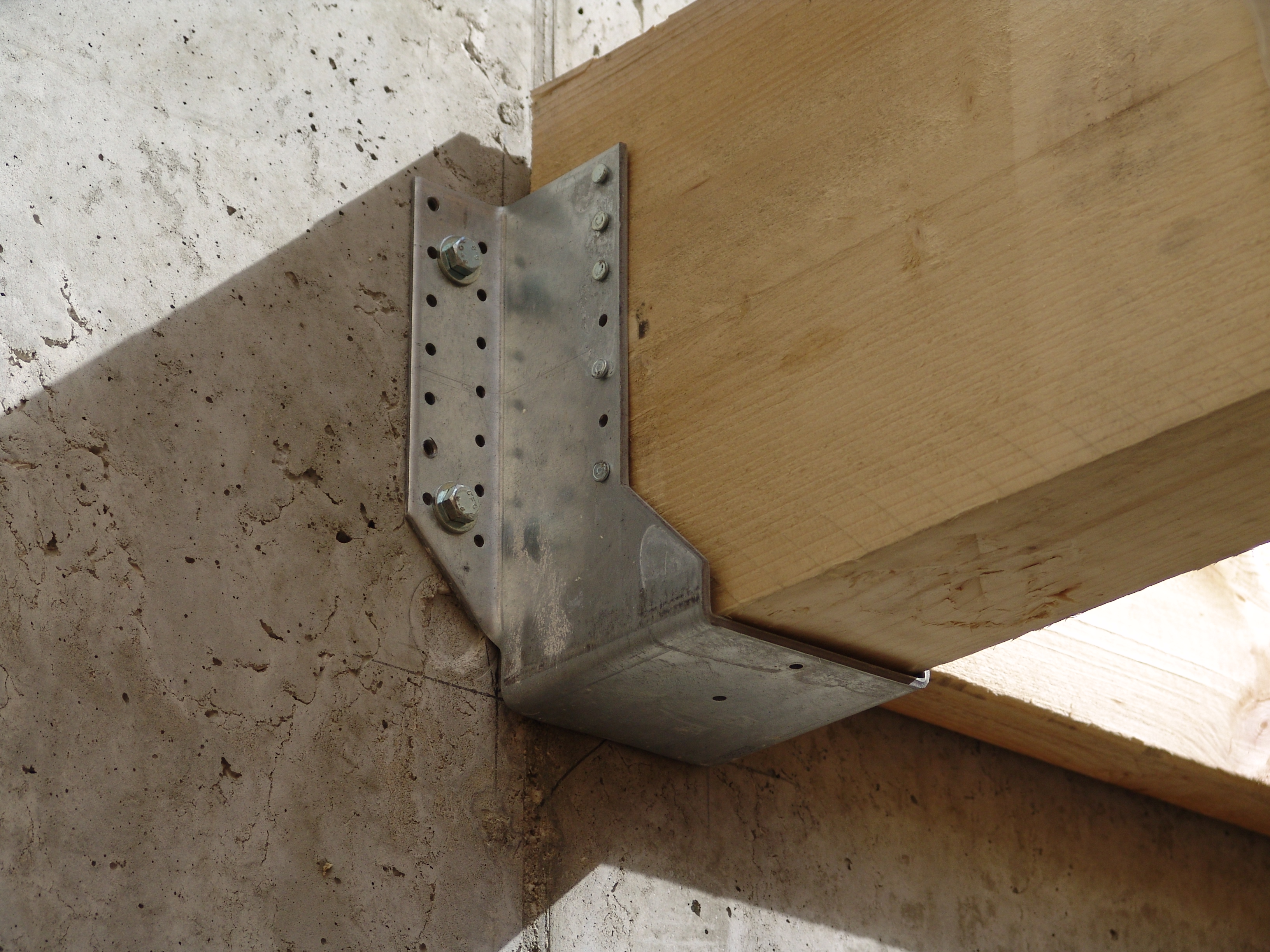

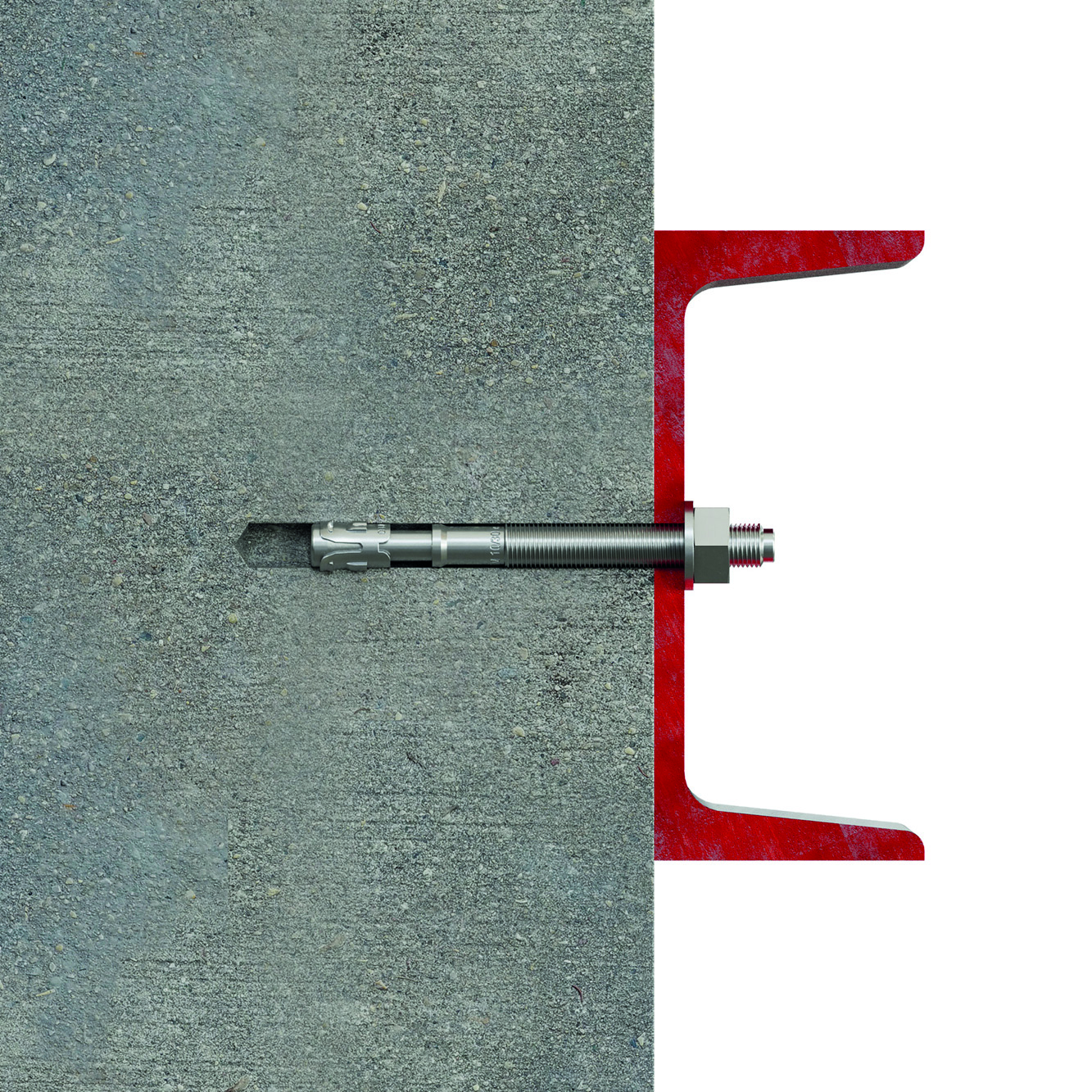

Applikationer
Anvendelsesområder
Gelændere
Metal- og træarbejde
Fasader
Egnet til:
- Urevnet beton
- Sten
Teknisk data
Dimensions
| Reference | Metallic fixings dimensions | Installationsdata | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Andre | Bezeichnung | Dimensioner[mm] | Installationsdata | Spacing and edge distances - Rebar | ||||||||||||
| NOBB nr. | Fastgørelsesdybde [tfᵢₓ,ₘₐₓ] med standard indstillingsdybde [hₑf,ₛₜD][mm] | d₀[mm] | Huldiameter i befæstelse [df][mm] | Antal pr. pakke[stk] | Antal pr. ydre kasse | Vægt[kg] | Größe[mm] | ID¹) | Gevindlængde [Lv][mm] | Top størrelse[mm] | Min. huldybde [h₁][mm] | Indlejringsdybde [hₑf][mm] | Drejemoment [Tᵢₙₛₜ][Nm] | Min. understøttelsestykkelse [hₘᵢₙ] | ||
| 75340B0811300 | 60743079 | 50 | 8 | 9 | 100.0 | 400 | 0.042 | FM 753 evo | M8x113 | G | 60 | 13 | 65 | 45 | 15 | 100 |
| 75340B1006300 | 60743080 | 5 | 10 | 12 | 50.0 | 200 | 0.047 | FM 753 evo | M10x63*/** | A | 25 | 17 | 55 | 35 | 30 | 90 |
| 75340B1008300 | 60743081 | 10 | 10 | 12 | 50.0 | 200 | 0.056 | FM 753 evo | M10x83 | C | 40 | 17 | 70 | 50 | 30 | 100 |
| 75340B1010300 | 60743082 | 30 | 10 | 12 | 50.0 | 200 | 0.065 | FM 753 evo | M10x103 | E | 50 | 17 | 70 | 50 | 30 | 100 |
| 75340B1012300 | 60743083 | 50 | 10 | 12 | 50.0 | 200 | 0.076 | FM 753 evo | M10x123 | G | 60 | 17 | 70 | 50 | 30 | 100 |
| 75340B1208500 | 60743084 | 5 | 12 | 14 | 50.0 | 200 | 0.084 | FM 753 evo | M12x85*/** | A | 40 | 19 | 75 | 50 | 50 | 120 |
| 75340B1210900 | 60743085 | 10 | 12 | 14 | 50.0 | 200 | 0.1 | FM 753 evo | M12x109 | C | 60 | 19 | 90 | 65 | 50 | 130 |
| 75340B1212900 | 60843086 | 30 | 12 | 14 | 25.0 | 100 | 0.12 | FM 753 evo | M12x129 | E | 70 | 19 | 90 | 65 | 50 | 130 |
| 75340B1214900 | 60743087 | 50 | 12 | 14 | 25.0 | 100 | 0.13 | FM 753 evo | M12x149 | G | 100 | 19 | 90 | 65 | 50 | 130 |
| 75340B1219900 | 60743088 | 100 | 12 | 14 | 25.0 | 100 | 0.17 | FM 753 evo | M12x199 | I | 110 | 19 | 90 | 65 | 50 | 130 |
| 75340B1611000 | 60743089 | 15 | 16 | 18 | 20.0 | 80 | 0.19 | FM 753 evo | M16x110*/** | A | 50 | 24 | 89 | 59 | 100 | 140 |
| 75340B1615100 | 60743090 | 30 | 16 | 18 | 20.0 | 80 | 0.24 | FM 753 evo | M16x151 | C | 80 | 24 | 110 | 80 | 100 | 160 |
| 75340B1617100 | 60743091 | 50 | 16 | 18 | 15.0 | 60 | 0.27 | FM 753 evo | M16x171 | D | 80 | 24 | 110 | 80 | 100 | 160 |
| 75340B1622100 | 60743092 | 100 | 16 | 18 | 15.0 | 60 | 0.34 | FM 753 evo | M16x221 | F | 100 | 24 | 110 | 80 | 100 | 160 |
* Anchors with reduced embedment depths
** Not covered by CE certification
1) Ident. mark, product length
Designkapaciteter - enkelt forankring - ingen kantafstande
| Reference | Metallic fixings dimensions | Metallic fixings loads | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Dimensioner[mm] | Designkapacitet - ikke-revnet beton (3)[kN] | Design capacity - Cracked concrete | ||||||||
| Größe[mm] | Spænding - NRd (1) | Skæring - VRd (1-2)[kN] | Bøjningsmoment MRd[Nm] | |||||||
| C20/25[kN] | C30/37[kN] | C40/50[kN] | C50/60[kN] | C20/25[kN] | C30/37[kN] | C40/50[kN] | C50/60[kN] | |||
| 75340B0811300 | M8x113 | 8 | 8.3 | 8.5 | 8.7 | 7.9 | 7.9 | 7.9 | 7.9 | 21.5 |
| 75340B1006300 | M10x63*/** | 11.6 | 14.2 | 16.4 | 18.3 | 11.6 | 11.6 | 11.6 | 11.6 | 37.3 |
| 75340B1008300 | M10x83 | 11.6 | 14.2 | 16.4 | 18.3 | 11.6 | 11.6 | 11.6 | 11.6 | 37.3 |
| 75340B1010300 | M10x103 | 11.6 | 14.2 | 16.4 | 18.3 | 11.6 | 11.6 | 11.6 | 11.6 | 37.3 |
| 75340B1012300 | M10x123 | 11.6 | 14.2 | 16.4 | 18.3 | 11.6 | 11.6 | 11.6 | 11.6 | 37.3 |
| 75340B1208500 | M12x85*/** | 17.2 | 20.8 | 23.9 | 26.7 | 20.1 | 20.1 | 20.1 | 20.1 | 65.3 |
| 75340B1210900 | M12x109 | 17.2 | 20.8 | 23.9 | 26.7 | 20.1 | 20.1 | 20.1 | 20.1 | 65.3 |
| 75340B1212900 | M12x129 | 17.2 | 20.8 | 23.9 | 26.7 | 20.1 | 20.1 | 20.1 | 20.1 | 65.3 |
| 75340B1214900 | M12x149 | 17.2 | 20.8 | 23.9 | 26.7 | 20.1 | 20.1 | 20.1 | 20.1 | 65.3 |
| 75340B1219900 | M12x199 | 17.2 | 20.8 | 23.9 | 26.7 | 20.1 | 20.1 | 20.1 | 20.1 | 65.3 |
| 75340B1611000 | M16x110*/** | 23.5 | 27 | 29.8 | 32.4 | 37.5 | 37.5 | 37.5 | 37.5 | 155.3 |
| 75340B1615100 | M16x151 | 23.5 | 27 | 29.8 | 32.4 | 37.5 | 37.5 | 37.5 | 37.5 | 155.3 |
| 75340B1617100 | M16x171 | 23.5 | 27 | 29.8 | 32.4 | 37.5 | 37.5 | 37.5 | 37.5 | 155.3 |
| 75340B1622100 | M16x221 | 23.5 | 27 | 29.8 | 32.4 | 37.5 | 37.5 | 37.5 | 37.5 | 155.3 |
1. The design loads loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s). The loading figures are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile stress within the concrete induced by external loads, anchors loads included).
Anbefalede kapaciteter - enkeltanker - ingen kantafstande
| Reference | Metallic fixings dimensions | Metallic fixings loads | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Dimensioner[mm] | Anbefalet kapacitet | Designkapacitet - ikke-revnet beton (3)[kN] | ||||||||
| Größe[mm] | Spænding - Nᵣₑc[kN] | Skæring - Vᵣₑc (¹-²)[kN] | Bøjningsmoment MRd[Nm] | |||||||
| C20/25[kN] | C30/37[kN] | C40/50[kN] | C50/60[kN] | C20/25[kN] | C30/37[kN] | C40/50[kN] | C50/60[kN] | |||
| 75340B0811300 | M8x113 | 2.4 | 5.7 | 5.9 | 6.1 | 6.2 | 5.6 | 5.6 | 5.6 | 5.6 |
| 75340B1006300 | M10x63*/** | 4.7 | 8.3 | 10.1 | 11.7 | 13.1 | 8.3 | 8.3 | 8.3 | 8.3 |
| 75340B1008300 | M10x83 | 4.7 | 8.3 | 10.1 | 11.7 | 13.1 | 8.3 | 8.3 | 8.3 | 8.3 |
| 75340B1010300 | M10x103 | 4.7 | 8.3 | 10.1 | 11.7 | 13.1 | 8.3 | 8.3 | 8.3 | 8.3 |
| 75340B1012300 | M10x123 | 4.7 | 8.3 | 10.1 | 11.7 | 13.1 | 8.3 | 8.3 | 8.3 | 8.3 |
| 75340B1208500 | M12x85*/** | 7.2 | 12.3 | 14.9 | 17.1 | 19.1 | 14.4 | 14.4 | 14.4 | 14.4 |
| 75340B1210900 | M12x109 | 7.2 | 12.3 | 14.9 | 17.1 | 19.1 | 14.4 | 14.4 | 14.4 | 14.4 |
| 75340B1212900 | M12x129 | 7.2 | 12.3 | 14.9 | 17.1 | 19.1 | 14.4 | 14.4 | 14.4 | 14.4 |
| 75340B1214900 | M12x149 | 7.2 | 12.3 | 14.9 | 17.1 | 19.1 | 14.4 | 14.4 | 14.4 | 14.4 |
| 75340B1219900 | M12x199 | 7.2 | 12.3 | 14.9 | 17.1 | 19.1 | 14.4 | 14.4 | 14.4 | 14.4 |
| 75340B1611000 | M16x110*/** | 9.2 | 16.8 | 19.3 | 21.3 | 23.1 | 26.8 | 26.8 | 26.8 | 26.8 |
| 75340B1615100 | M16x151 | 9.2 | 16.8 | 19.3 | 21.3 | 23.1 | 26.8 | 26.8 | 26.8 | 26.8 |
| 75340B1617100 | M16x171 | 9.2 | 16.8 | 19.3 | 21.3 | 23.1 | 26.8 | 26.8 | 26.8 | 26.8 |
| 75340B1622100 | M16x221 | 9.2 | 16.8 | 19.3 | 21.3 | 23.1 | 26.8 | 26.8 | 26.8 | 26.8 |
1. The recommended loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s) and with a partial safety factor for actions of γF=1.4. The loading figures
are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10 mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per
ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile stress within the concrete induced by external loads, anchors loads included).
Designkapaciteter – enkeltanker – ingen kantafstande – reduceret indstøbningsdybde
| Reference | Metallic fixings dimensions | Metallic fixings loads | Installationsdata | ||||
|---|---|---|---|---|---|---|---|
| Dimensioner[mm] | Designbelastninger - Træk & Skæring - Nᵣd[kN] | Installationsdata | Afstande og kantafstande | ||||
| Größe[mm] | Reduceret indstøbningsdybde [hₑf,ᵣ][mm] | Karakteristisk afstand for hₑf,ᵣ(⁵)[mm] | Karakteristisk kantafstand for hₑf,ᵣ[mm] | Min. afstand for hₑf,ᵣ[mm] | Min. kantafstand for hₑf,ᵣ | ||
| 75340B0811300 | M8x113 | 13.4 | 30 | 90 | 45 | 40 | 40 |
| 75340B1006300 | M10x63*/** | 26.6 | 35 | 105 | 55 | 50 | 50 |
| 75340B1008300 | M10x83 | 26.6 | 35 | 105 | 55 | 50 | 50 |
| 75340B1010300 | M10x103 | 26.6 | 35 | 105 | 55 | 50 | 50 |
| 75340B1012300 | M10x123 | 26.6 | 35 | 105 | 55 | 50 | 50 |
| 75340B1208500 | M12x85*/** | 46.6 | 50 | 150 | 75 | 70 | 70 |
| 75340B1210900 | M12x109 | 46.6 | 50 | 150 | 75 | 70 | 70 |
| 75340B1212900 | M12x129 | 46.6 | 50 | 150 | 75 | 70 | 70 |
| 75340B1214900 | M12x149 | 46.6 | 50 | 150 | 75 | 70 | 70 |
| 75340B1219900 | M12x199 | 46.6 | 50 | 150 | 75 | 70 | 70 |
| 75340B1611000 | M16x110*/** | 110.9 | 59 | 180 | 90 | 90 | 90 |
| 75340B1615100 | M16x151 | 110.9 | 59 | 180 | 90 | 90 | 90 |
| 75340B1617100 | M16x171 | 110.9 | 59 | 180 | 90 | 90 | 90 |
| 75340B1622100 | M16x221 | 110.9 | 59 | 180 | 90 | 90 | 90 |
Shear value valid with distance from the edge c>10 x hef,r
Anbefalede kapaciteter - enkeltanker - ingen kantafstande - reduceret indstøgningsdybde
| Reference | Metallic fixings dimensions | Metallic fixings loads | Installationsdata | ||||
|---|---|---|---|---|---|---|---|
| Dimensioner[mm] | spænding/skjærbelastning Rᵣₑc[kN] | Installationsdata | Afstande og kantafstande | ||||
| Größe[mm] | Reduceret indstøbningsdybde [hₑf,ᵣ][mm] | Karakteristisk afstand for hₑf,ᵣ(⁵)[mm] | Karakteristisk kantafstand for hₑf,ᵣ[mm] | Min. afstand for hₑf,ᵣ[mm] | Min. kantafstand for hₑf,ᵣ | ||
| 75340B0811300 | M8x113 | 1.7 | 30 | 90 | 45 | 40 | 40 |
| 75340B1006300 | M10x63*/** | 3.4 | 35 | 105 | 55 | 50 | 50 |
| 75340B1008300 | M10x83 | 3.4 | 35 | 105 | 55 | 50 | 50 |
| 75340B1010300 | M10x103 | 3.4 | 35 | 105 | 55 | 50 | 50 |
| 75340B1012300 | M10x123 | 3.4 | 35 | 105 | 55 | 50 | 50 |
| 75340B1208500 | M12x85*/** | 5.2 | 50 | 150 | 75 | 70 | 70 |
| 75340B1210900 | M12x109 | 5.2 | 50 | 150 | 75 | 70 | 70 |
| 75340B1212900 | M12x129 | 5.2 | 50 | 150 | 75 | 70 | 70 |
| 75340B1214900 | M12x149 | 5.2 | 50 | 150 | 75 | 70 | 70 |
| 75340B1219900 | M12x199 | 5.2 | 50 | 150 | 75 | 70 | 70 |
| 75340B1611000 | M16x110*/** | 6.5 | 59 | 180 | 90 | 90 | 90 |
| 75340B1615100 | M16x151 | 6.5 | 59 | 180 | 90 | 90 | 90 |
| 75340B1617100 | M16x171 | 6.5 | 59 | 180 | 90 | 90 | 90 |
| 75340B1622100 | M16x221 | 6.5 | 59 | 180 | 90 | 90 | 90 |
The recommended loads N,V and F derive from the mean ultimate loads and are inclusive of the total safety factor γ=4 (shear γ=3).
Shear value valid with distance from the edge c>10 x hef,r
Produktdimension - Gør-det-selv

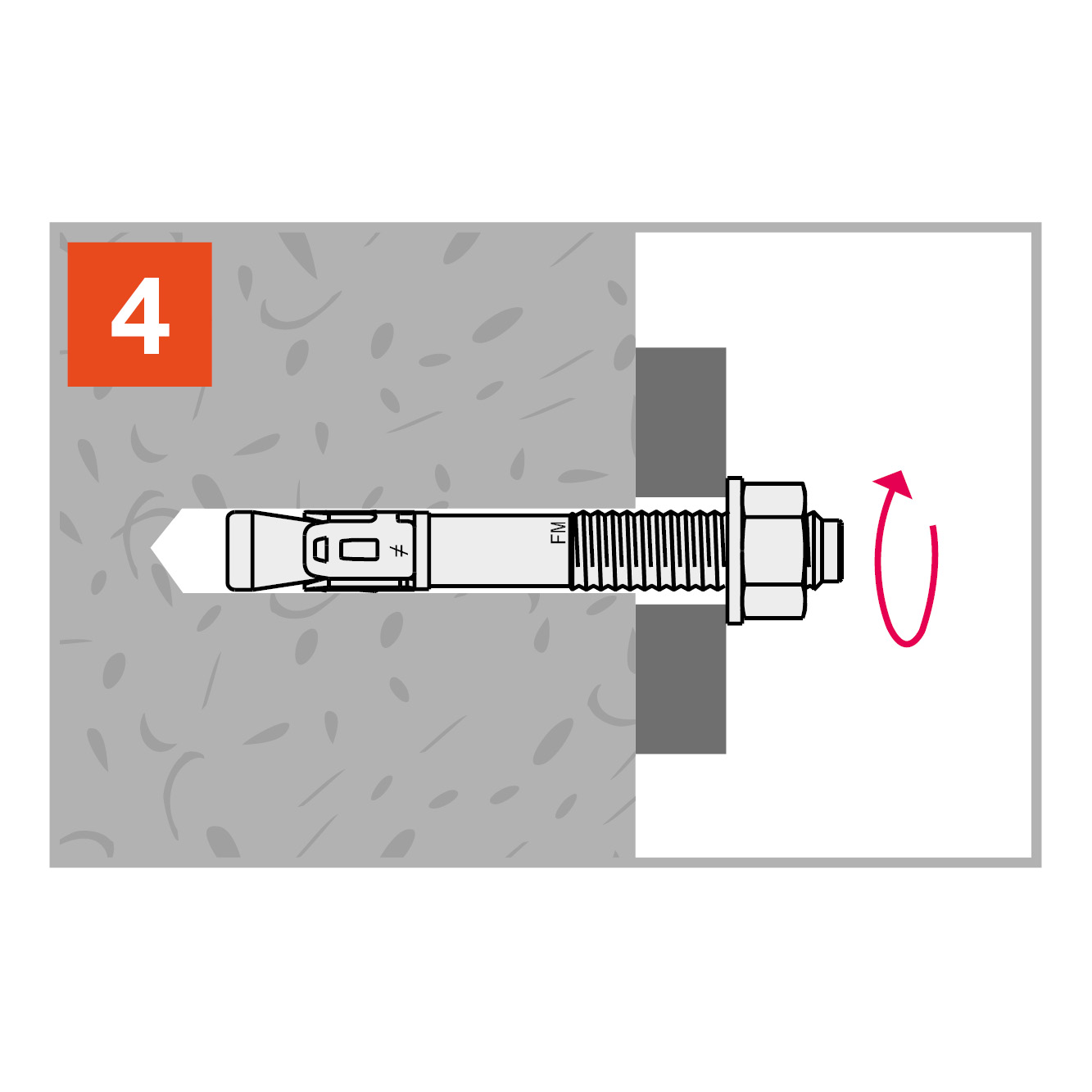

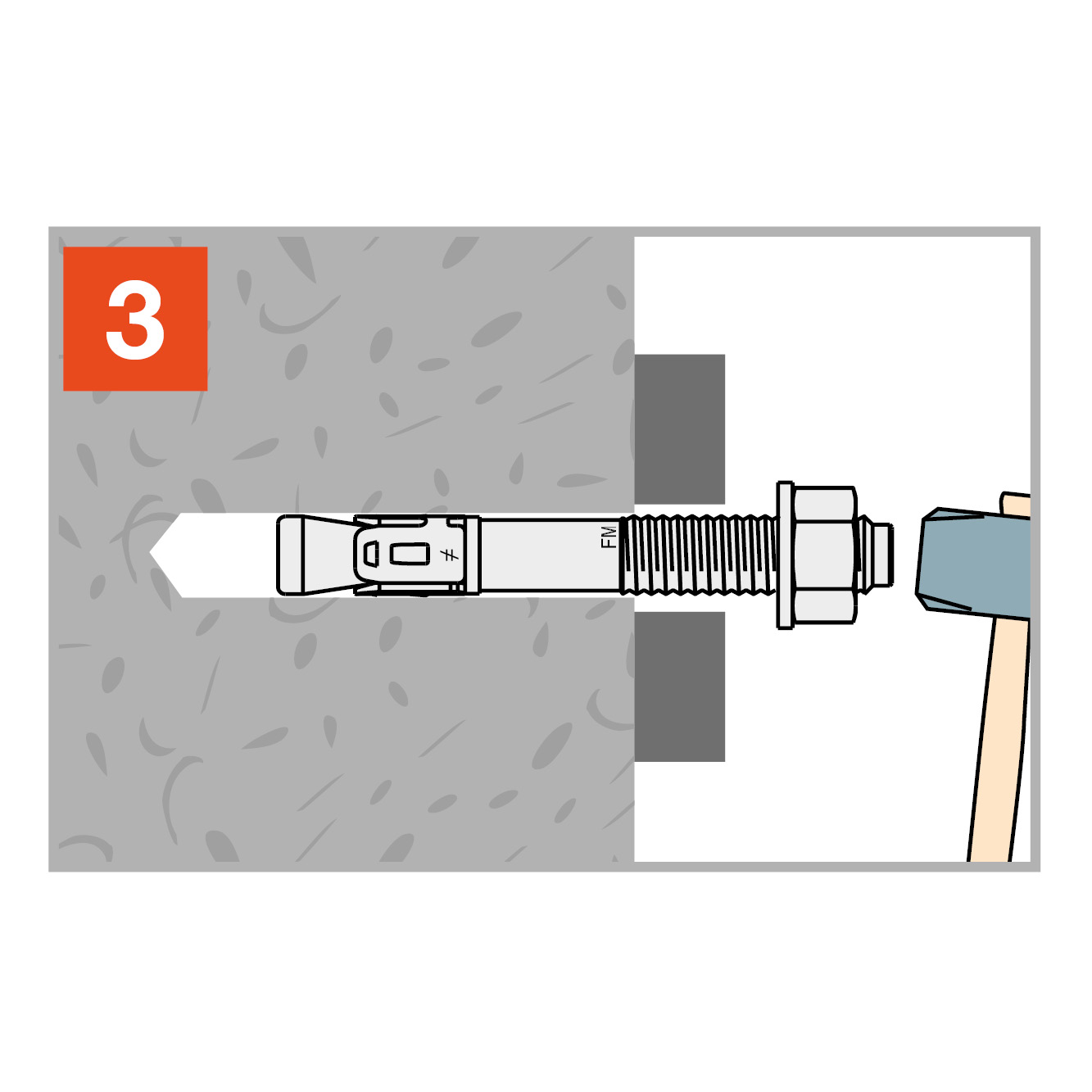

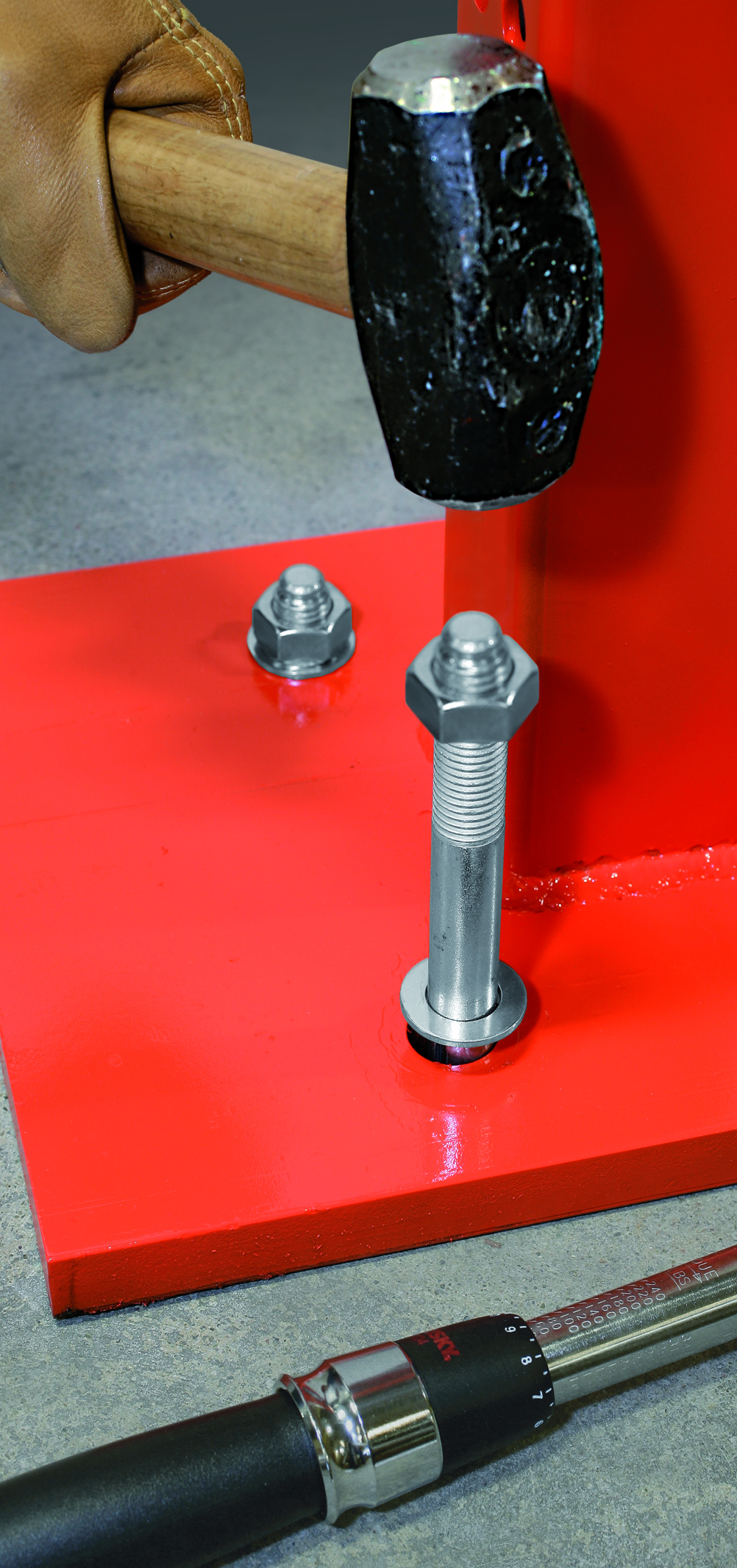

Installation
Spacing, Edge Distance and Member Thickness
| Reference | Metallic fixings dimensions | Installationsdata | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Dimensioner[mm] | Andre | Installationsdata | Spacing and edge distances - Rebar | Afstande og kantafstande | ||||||||
| Größe[mm] | Top størrelse[mm] | d₀[mm] | Huldiameter i befæstelse [df][mm] | Min. huldybde [h₁][mm] | Drejemoment [Tᵢₙₛₜ][Nm] | Indlejringsdybde [hₑf][mm] | Min. understøttelsestykkelse [hₘᵢₙ] | Min. edge distance[mm] | charak. Achsabstand[mm] | charak. Randabstand[mm] | min. Achsabstand[mm] | |
| 75340B0811300 | M8x113 | 13 | 8 | 9 | 65 | 15 | 45 | 100 | 40 | 135 | 68 | 40 |
| 75340B1006300 | M10x63*/** | 17 | 10 | 12 | 55 | 30 | 35 | 90 | 50 | 150 | 75 | 50 |
| 75340B1008300 | M10x83 | 17 | 10 | 12 | 70 | 30 | 50 | 100 | 50 | 150 | 75 | 50 |
| 75340B1010300 | M10x103 | 17 | 10 | 12 | 70 | 30 | 50 | 100 | 50 | 150 | 75 | 50 |
| 75340B1012300 | M10x123 | 17 | 10 | 12 | 70 | 30 | 50 | 100 | 50 | 150 | 75 | 50 |
| 75340B1208500 | M12x85*/** | 19 | 12 | 14 | 75 | 50 | 50 | 120 | 70 | 195 | 98 | 70 |
| 75340B1210900 | M12x109 | 19 | 12 | 14 | 90 | 50 | 65 | 130 | 70 | 195 | 98 | 70 |
| 75340B1212900 | M12x129 | 19 | 12 | 14 | 90 | 50 | 65 | 130 | 70 | 195 | 98 | 70 |
| 75340B1214900 | M12x149 | 19 | 12 | 14 | 90 | 50 | 65 | 130 | 70 | 195 | 98 | 70 |
| 75340B1219900 | M12x199 | 19 | 12 | 14 | 90 | 50 | 65 | 130 | 70 | 195 | 98 | 70 |
| 75340B1611000 | M16x110*/** | 24 | 16 | 18 | 89 | 100 | 59 | 140 | 90 | 240 | 120 | 90 |
| 75340B1615100 | M16x151 | 24 | 16 | 18 | 110 | 100 | 80 | 160 | 90 | 240 | 120 | 90 |
| 75340B1617100 | M16x171 | 24 | 16 | 18 | 110 | 100 | 80 | 160 | 90 | 240 | 120 | 90 |
| 75340B1622100 | M16x221 | 24 | 16 | 18 | 110 | 100 | 80 | 160 | 90 | 240 | 120 | 90 |
