DJH-Z

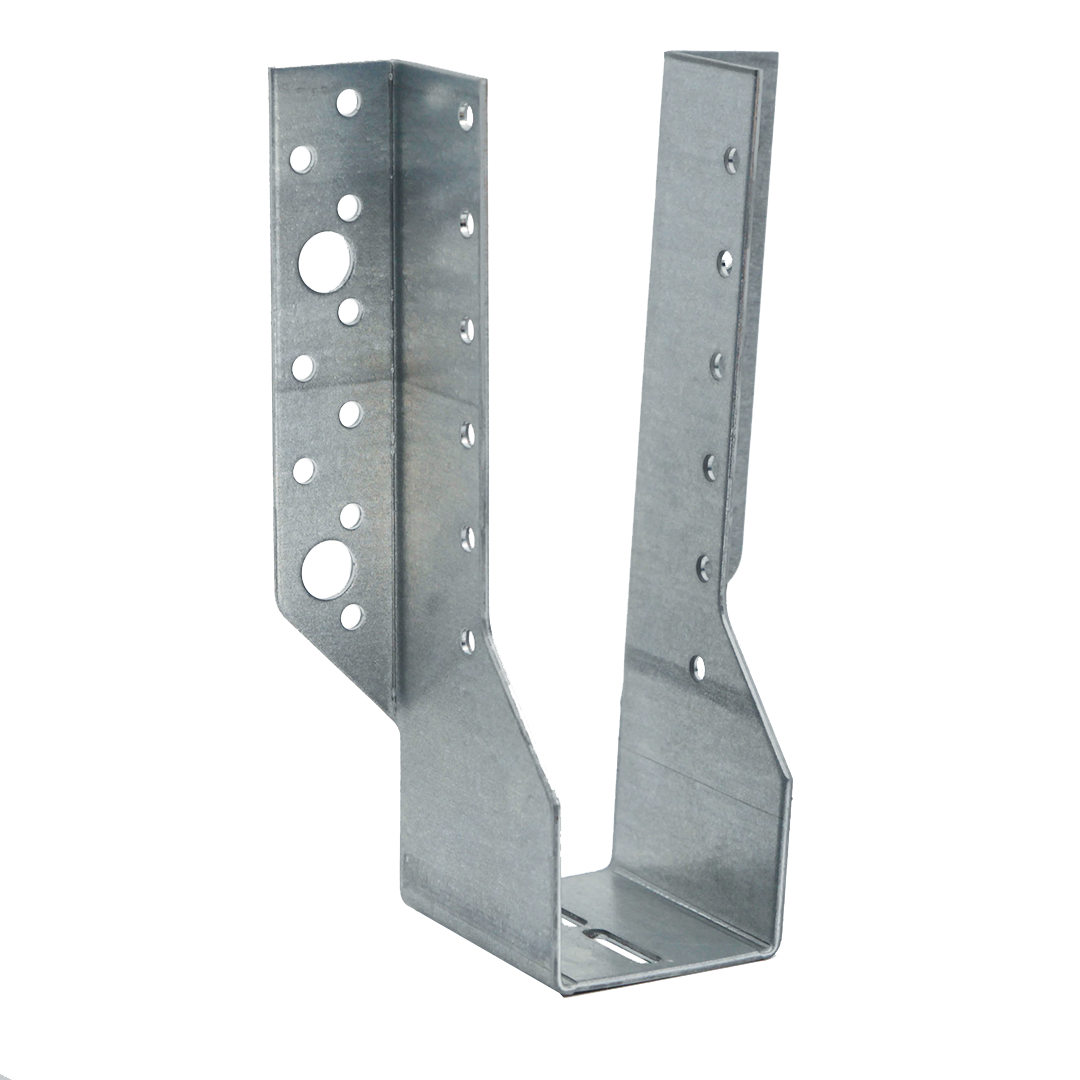

Delbar bjælkesko til udendørs brug

DJH bjælkesko anvendes til udendørs samling af træbjælker i samme plan. Denne bjælkesko er forsynet med Ø11,5 mm bolthuller til montage på beton, stål eller murværk. Bjælkeskoen passer til bjælkebredder på 45-160 mm og deles inden installation

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 3

Outdoor

ZPRO

EPD

DJH-Z Sabot sécable pour l’extérieur ZPRO

Produktinformationer

Billeder

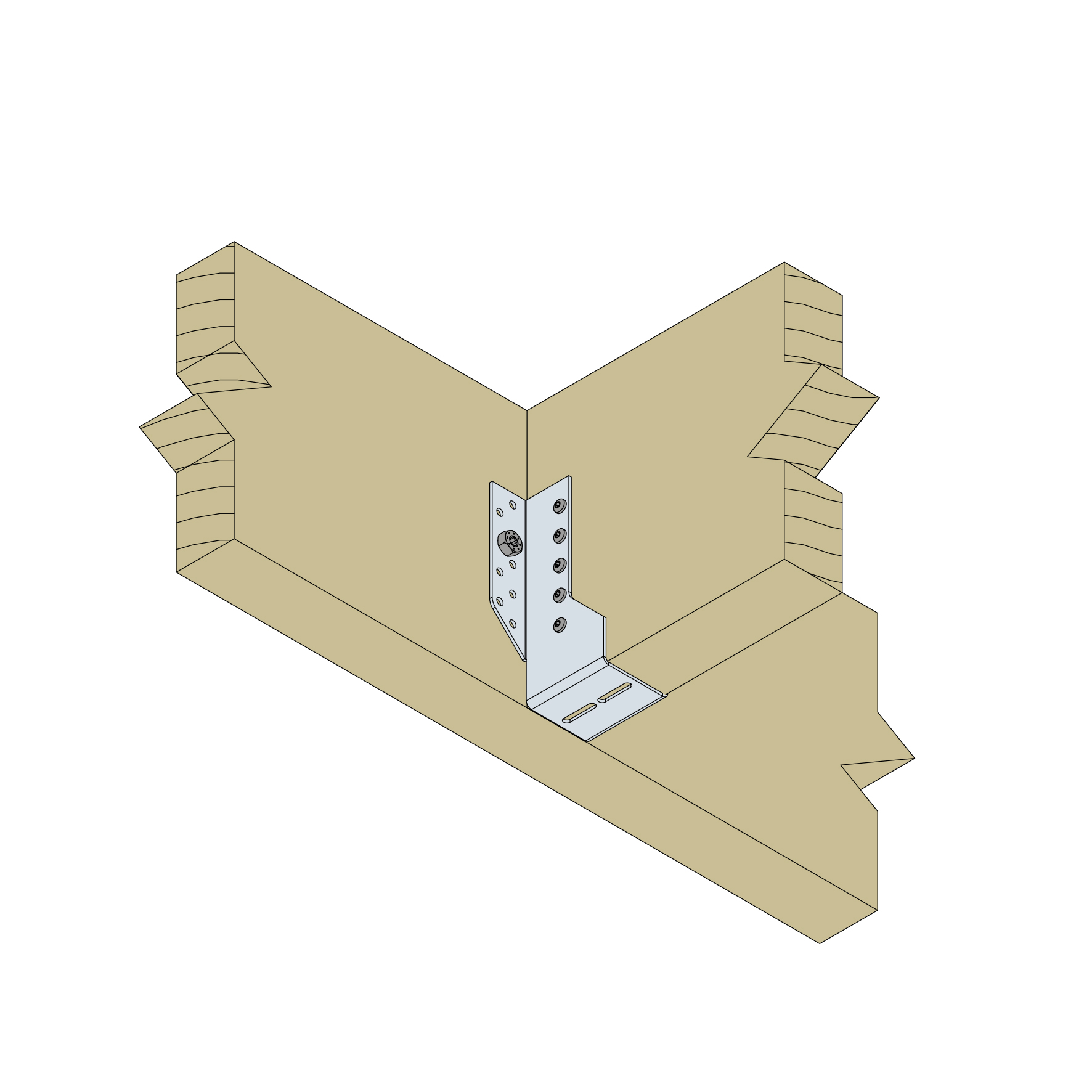

C_DJH_InstIll_Ill_Instld_non-divised_FR_FR_C0_STEP02

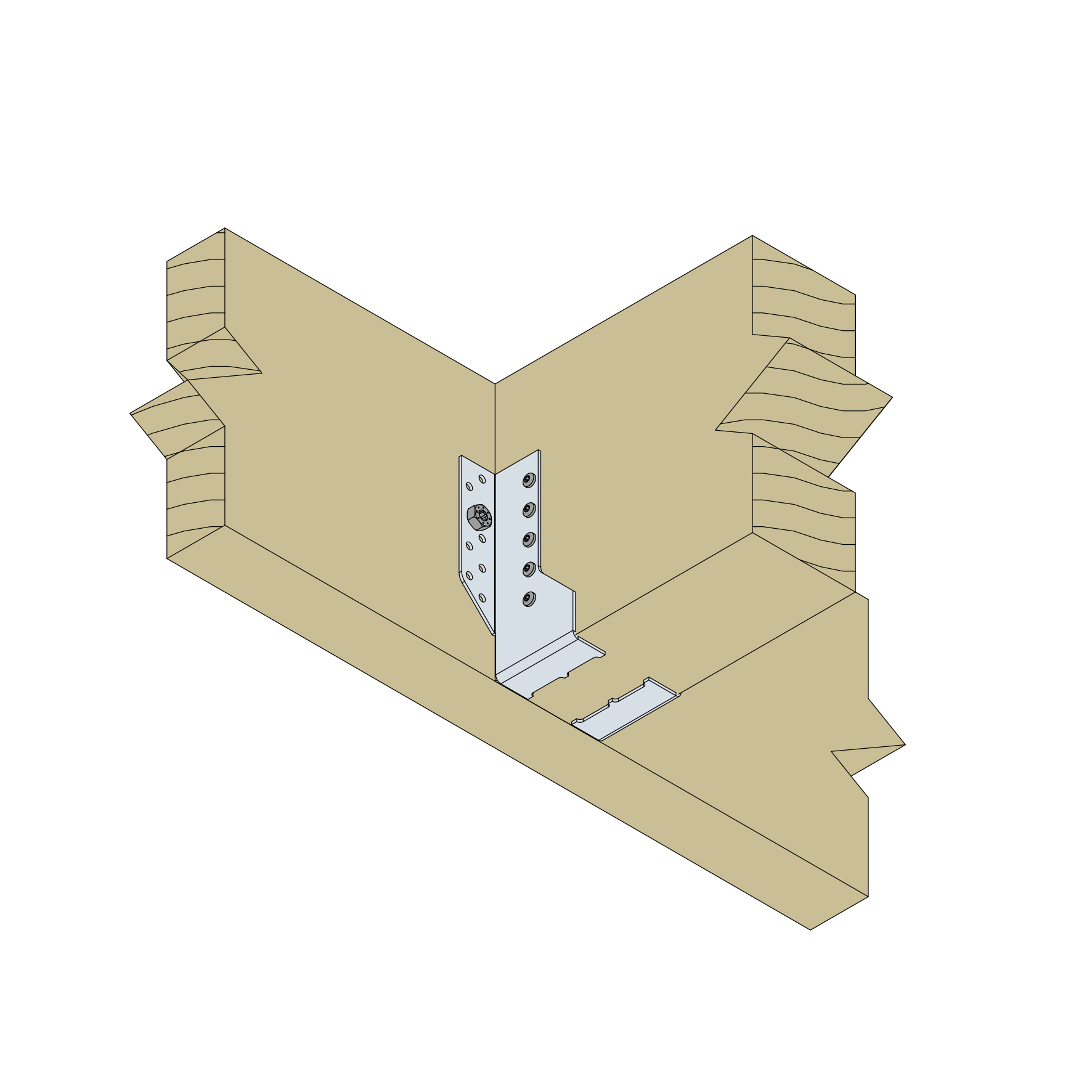

C_DJH_InstIll_Ill_Instld_divised_FR_FR_C0_STEP01

C_DJH_InstIll_Ill_Instld_divising-process_FR_FR_C0

Egenskaber

Materiale

Stålkvalitet:
Galvaniseret stål S250GD + ZPRO
Korrosionsbeskyttelse:
ZPRO coating - svarende til en zinklagstykkelse på ca. 55 μm

Fordele

DJH bjælkesko er forsynet med Ø11,5 mm bolthuller til montage på beton, stål eller murværk
Kan anvendes udendørs
Er delbar og passer til bjælkebredder på 45-160 mm

Applikationer

Samlinger

Træ
Beton
Murværk
Stål

Anvendelsesområder

Anvendes til samling af træbjælker i samme plan
Bolthuller i flige anvendes ved samling af træbjælker og beton eller murværk

Teknisk data

Dimensioner

Dimensioner

Art. nr.	Dimensioner [mm]					Dimensioner sekundærbjælke [mm]				Huller			Vægt [kg]
	A	B	C	D	Tykkelse	Bredde		Højde		Hovedbjælke		Sekundærbjælke
	A	B	C	D	Tykkelse	Min.	Max.	Min.	Max.	Ø5	Ø11,5	Ø5
DJH92/46Z	46	92	60	28	2	45	160	95	138	8	2	6	0.21
DJH137/46Z	46	137	60	28	2	45	160	147	205	16	2	10	0.3
DJH167/46Z	46	167	60	28	2	45	160	177	250	18	4	12	0.35

Karakteristisk bæreevne - Træbjælke til træbjælke - fuld udsømning

Art. nr.	Karakteristisk bæreevne - Træ til træ - Fuld sømning
	Udsømning		Karakteristisk bæreevne - C24 træ [kN]
	Hovedbjælke	Sekundærbjælke	R_1,k		R_2,k		R_3,k		R_4,k
	Antal	Antal	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z
DJH92/46Z	8	6	11.9	13.5	10.3	11.7	1.8	2	10.1	11.5
DJH137/46Z	16	10	19.9	22.5	18.7	21.2	4.4	5	16.9	19.1
DJH167/46Z	18	12	23.9	27	22.3	25.4	5	5.6	20.3	23

Karakteristisk bæreevne - Træ til træ - Delvis udsømning

Art. nr.	Karakteristiske bæreevne - Træ til træ - Delvis udsømning
	Udsømning		Karakteristisk bæreevne - C24 træ [kN]
	Hovedbjælke	Sekundærbjælke	R_1,k		R_2,k		R_3,k		R_4,k
	Qty	Antal	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z
DJH92/46Z	6	3	6	6.8	5.5	6.3	1.5	1.7	5.1	5.7
DJH137/46Z	10	6	11.9	13.5	11.2	12.7	2.9	3.3	10.1	11.5
DJH167/46Z	12	6	11.9	13.5	11.6	13.1	3.4	3.9	10.1	11.5

Karakteristisk bæreevne - Træ til træ - med SSH beslagskruer

Art. nr.	Karakteristisk bæreevne - Træ til træ - med SSH belagskruer
	Udsømning			Karakteristisk bæreevne - C24 træ [kN]
	Hovedbjælke	Sekundærbjælke		R_1,k		R_2,k		R_3,k		R_4,k
	Antal	Antal	Type	SSH10.0x40	SSH10.0x50	SSH10.0x40	SSH10.0x50	SSH10.0x40	SSH10.0x50	SSH10.0x40	SSH10.0x50
DJH92/46Z	2	6	CSA5.0x35Z	5.8	7.9	5.8	7.7	2.5	3.4	5	5
DJH137/46Z	2	10	CSA5.0x35Z	5.8	8	5.8	8	1.2	1.6	5	5
DJH167/46Z	4	12	CSA5.0x35Z	10.2	14.1	10.2	14.1	2	2.7	10	10

Karakteristisk bæreevne - Træbjælke til beton

Art. nr.	Karakteristisk bæreevne - Træ til beton
	Udsømning				Karakteristisk bæreevne - C24 træ [kN]
	Hovedbjælke		Sekundærbjælke		R_1.k		R_2.k		R_3.k		R_4.k
	Antal	Type	Antal	Type	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z	CSA5.0x35Z	CSA5.0x40Z
DJH92/46Z	2	Ø10*	6	CSA-Z**	9.4	12.6	9.4	12.6	4.5	6	5	5
DJH137/46Z	2	Ø10*	10	CSA-Z**	14.2	14.2	14.2	14.2	5.7	7.7	5	5
DJH167/46Z	4	Ø10*	12	CSA-Z**	18.9	22.7	18.9	22.7	17.9	24.4	10	10

* Se Simpsons Strong-Tie ankerproduktsortiment for egnede ankre. Typiske ankerløsninger afhænger af betontypen, afstanden og kantafstandene. Værdierne i denne tabel er angivet for installation midt på en betonplade. Under andre installationsforhold (tæt på kanten,...) skal designeren kontrollere ankeret separat (vores gratis software Anchor Designer kan downloades på vores hjemmeside).

** Se kolonnerne i tabellen over karakteristisk bæreevne for at se de typer fastgørelseselementer, der kan bruges i Flange A. Kapaciteterne varierer afhængigt af den anvendte fastgørelsestype.
