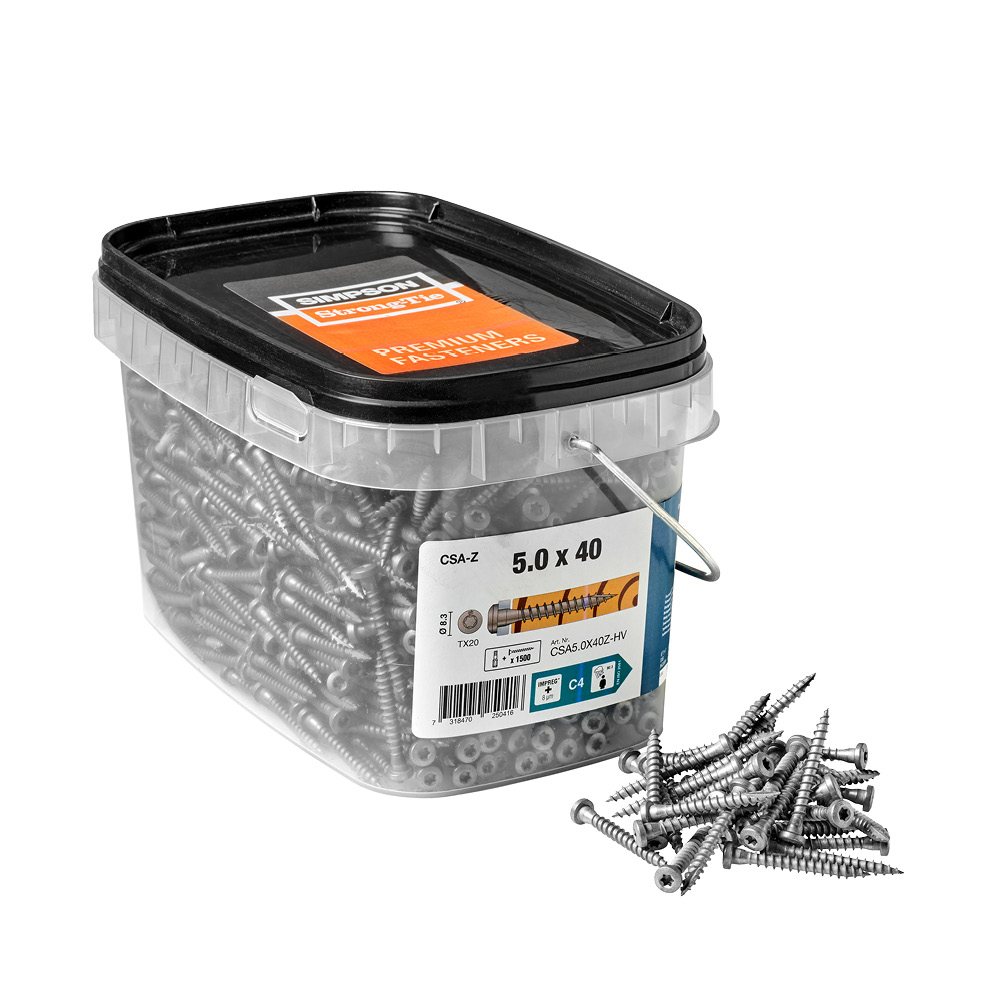

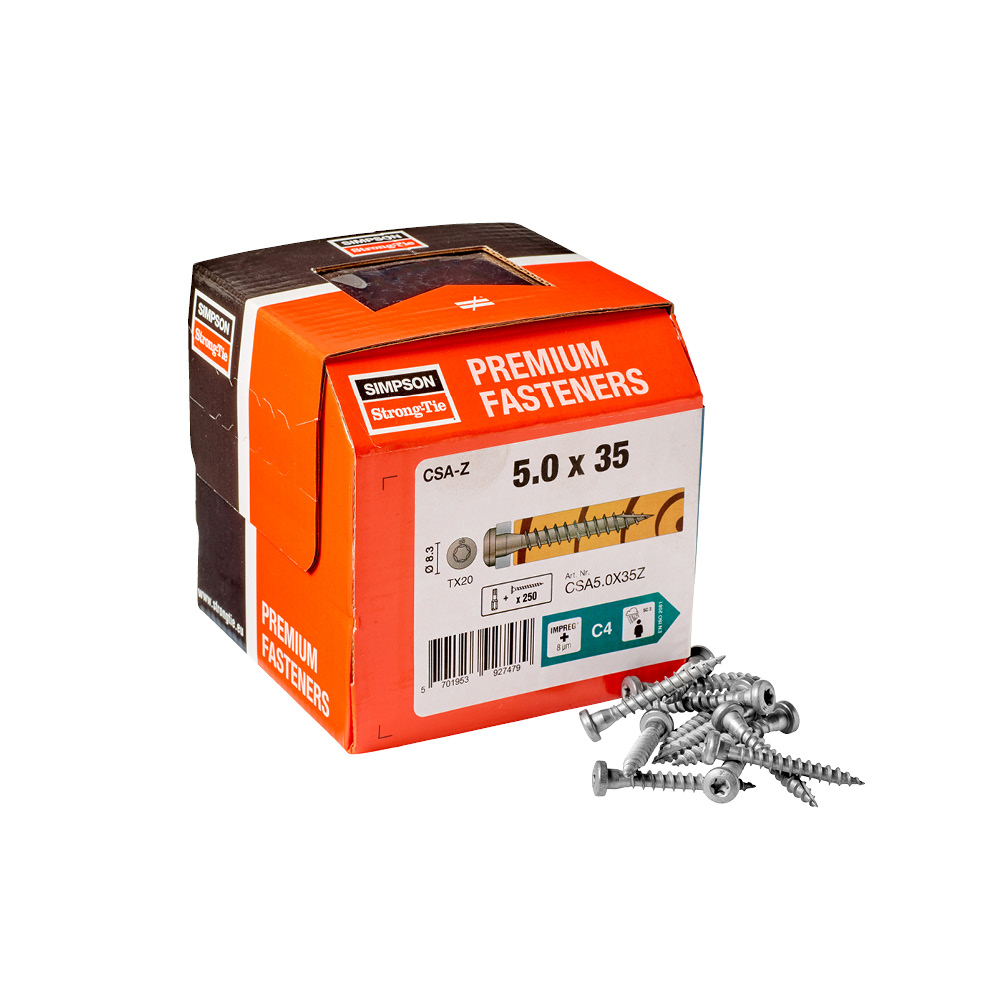

CSA-Z
Beslagskruer til udendørs brug, Impreg®+
CSA beslagskrue med Impreg®+ coating til montage af Simpson Strong-Tie’s ZPRO beslag. Med ZPRO beslag monteret med CSA-Z tilbyder Simpson Strong-Tie en god løsning til udendørs konstruktioner.
De coatede beslag og skruer giver en betydeligt bedre korrosionsbeskyttelse end almindelige elforzinkede beslag og skruer og er godkendt til udendørs montage. Løsningen har ikke ligeså høj korrosionbeskyttelse som ved brug af A4 rustfrie beslag og skruer, hvilket stadigt anbefales i stærkt korrosive miljøer, såsom f.eks. tæt ved havet.
CE mærket
Aftalegrundlag
Anvendelsesklasse 3
Impreg® +
Outdoor
EPD
Fastener Designer
Produktinformationer
Billeder
Egenskaber
Applikationer
Teknisk data
Dimensioner og karakteristisk bæreevne
Dimensioner
| Reference | Dimensioner | Screw Loads | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Andre | Dimensioner[mm] | Karakteristisk bæreevne[kN] | ||||||||
| DB nr. | Antal pr. kasse | d[mm] | l[mm] | dₕ[mm] | d₁[mm] | lg[mm] | Bit[mm] | Rₗₐₜ,ₖ | Rₐₓ.ₖ[kN] | |
| CSA5.0X35Z | 2056636 | 250.0 | 5 | 35 | 8.3 | 3.15 | 29 | T-20 | 2 | 2.1 |
| CSA5.0X35Z-HV | 2073841 | 1500.0 | 5 | 35 | 8.3 | 3.15 | 29 | T-20 | 2 | 2.1 |
| CSA5.0X40Z | 2056635 | 250.0 | 5 | 40 | 8.3 | 3.15 | 34 | T-20 | 2.3 | 2.5 |
| CSA5.0X40Z-HV | 2073842 | 1500.0 | 5 | 40 | 8.3 | 3.15 | 34 | T-20 | 2.3 | 2.5 |
| CSA5.0X50Z | 2316354 | 250.0 | 5 | 50 | 8.3 | 3.15 | 44 | T-20 | 2.6 | 3.2 |
