EGCM

Endetræsbeslag til mellemstore laster

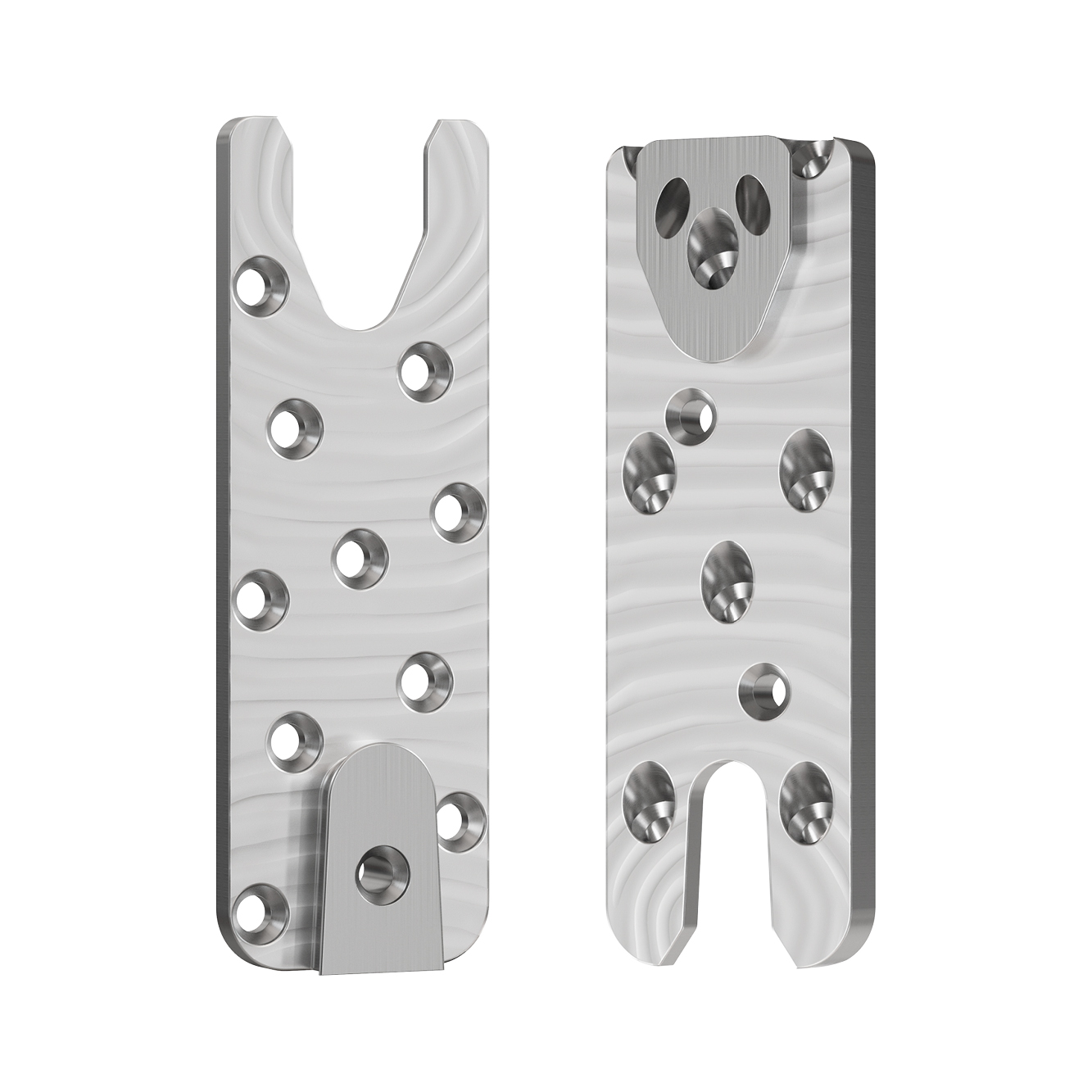

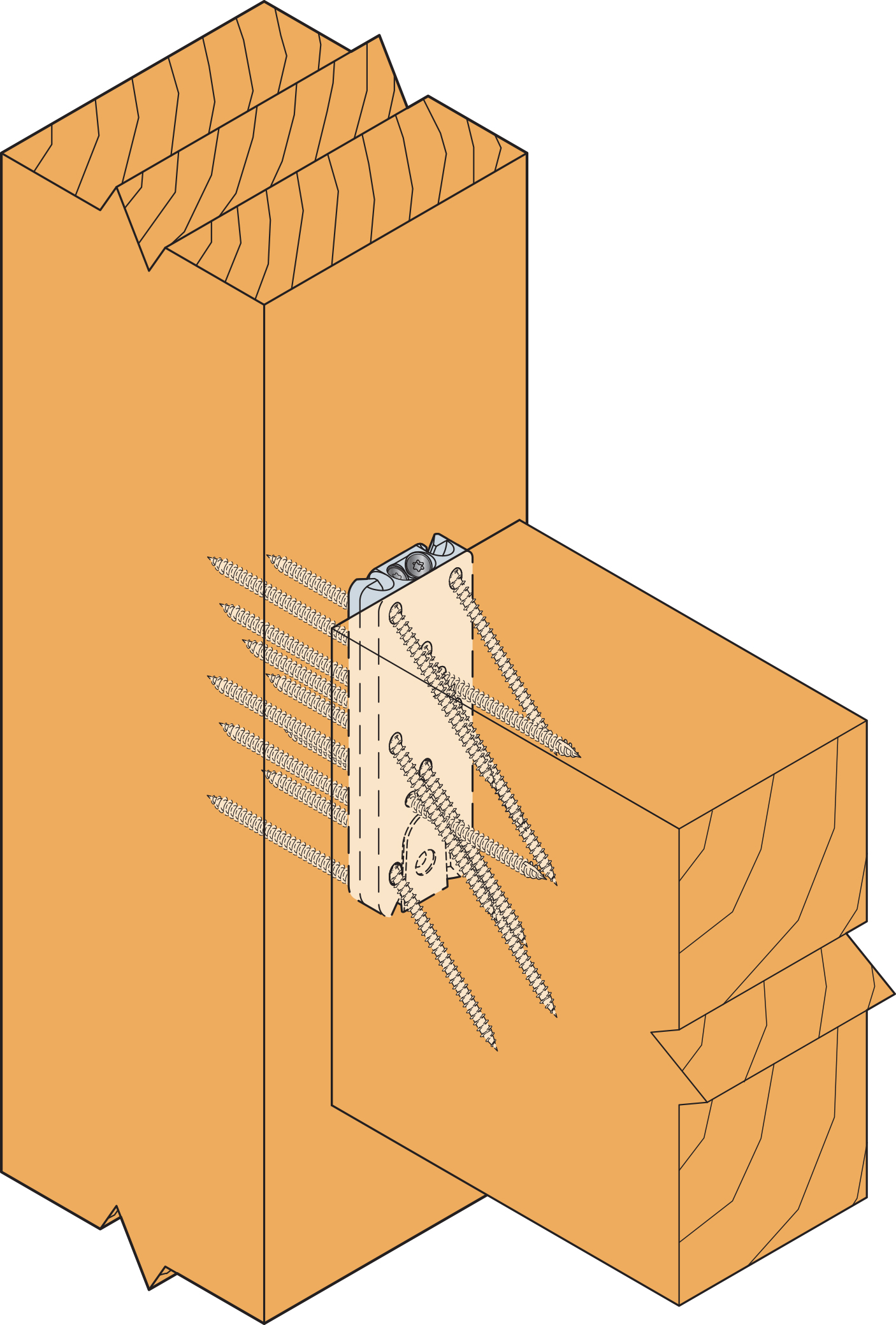

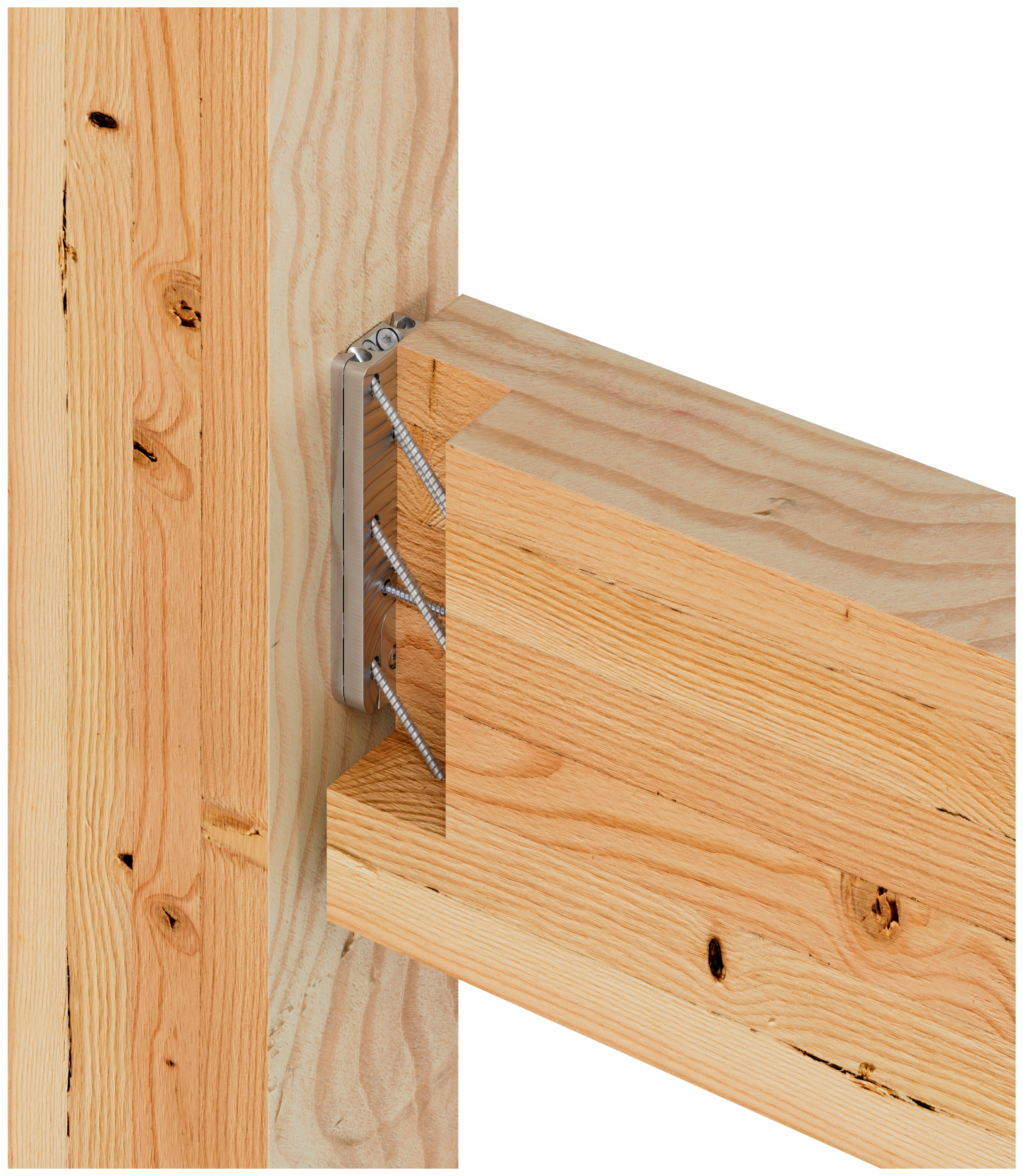

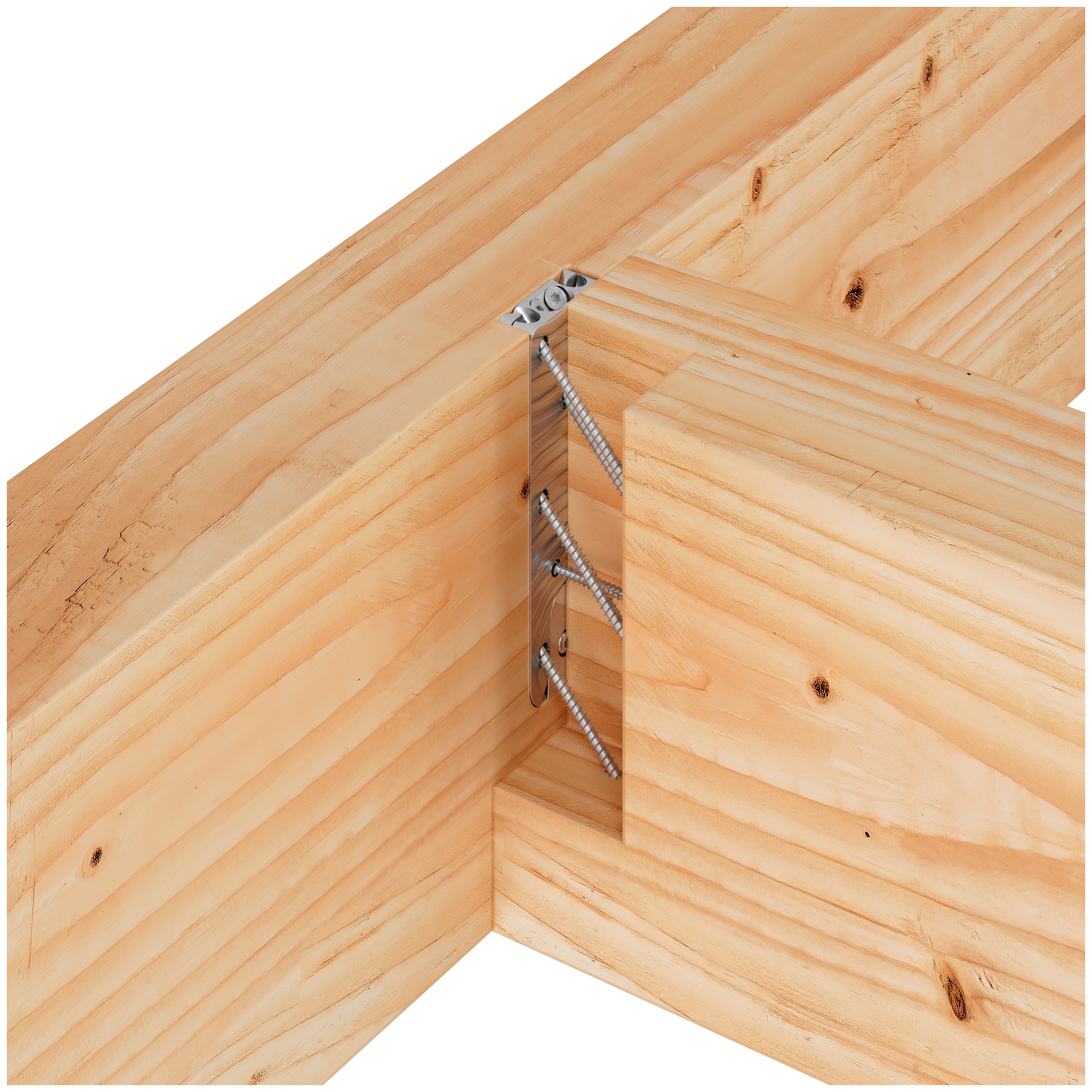

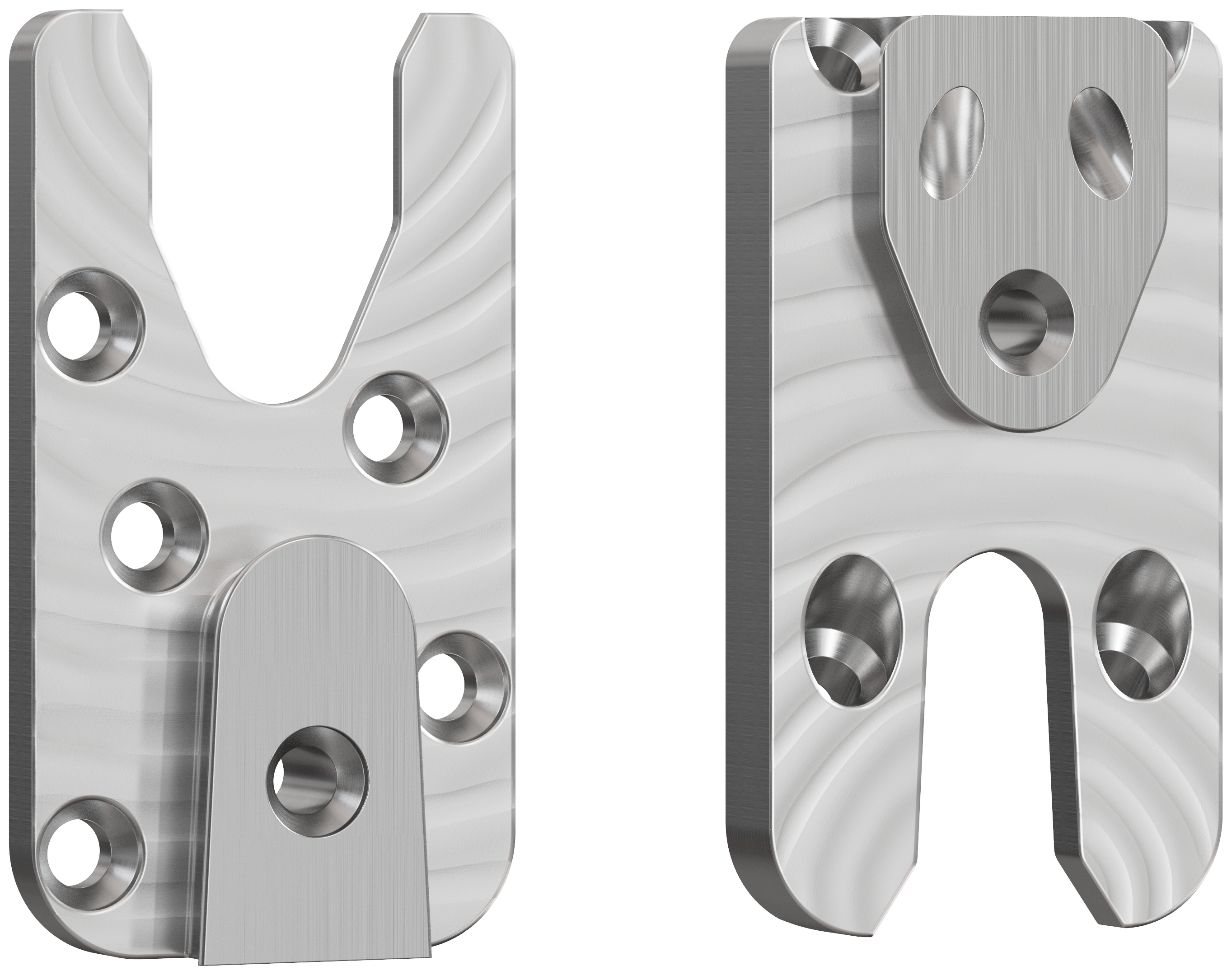

Velegnet til massivt træ og limtræsbjælker: EGCM er et to-delt system, der sikrer en stærk, skjult forbindelse mellem træelementer. Bruges på en hovedbjælke eller søjle hvor den ene del fastgøres i sidetræet og den anden del fastgøres i endetræet på sekundærbjælke. EGCM kan optage mellemstore laster.

Egnede skruer: CSFT 6,0 mm

Teknisk datablad

CE mærket

Aftalegrundlag

Anvendelsesklasse 2

Brandmodstandsdygtig 30 min

Aluminium

Produktinformationer

Billeder

Egenskaber

Materiale

16 mm aluminium

Funktioner

Skjult tilslutning
Giver op til 30 minutters brandmodstand
Kan installeres i plan med overfladen eller monteres på overfladen
Kan forinstalleres off-site for hurtig montering
Hver komponent er nem at parre på grund af identisk bredde og højde
Letvægtsaluminium for nem håndtering

Applikationer

Velegnet til

Massivt træ
Limtræ

Til brug ved

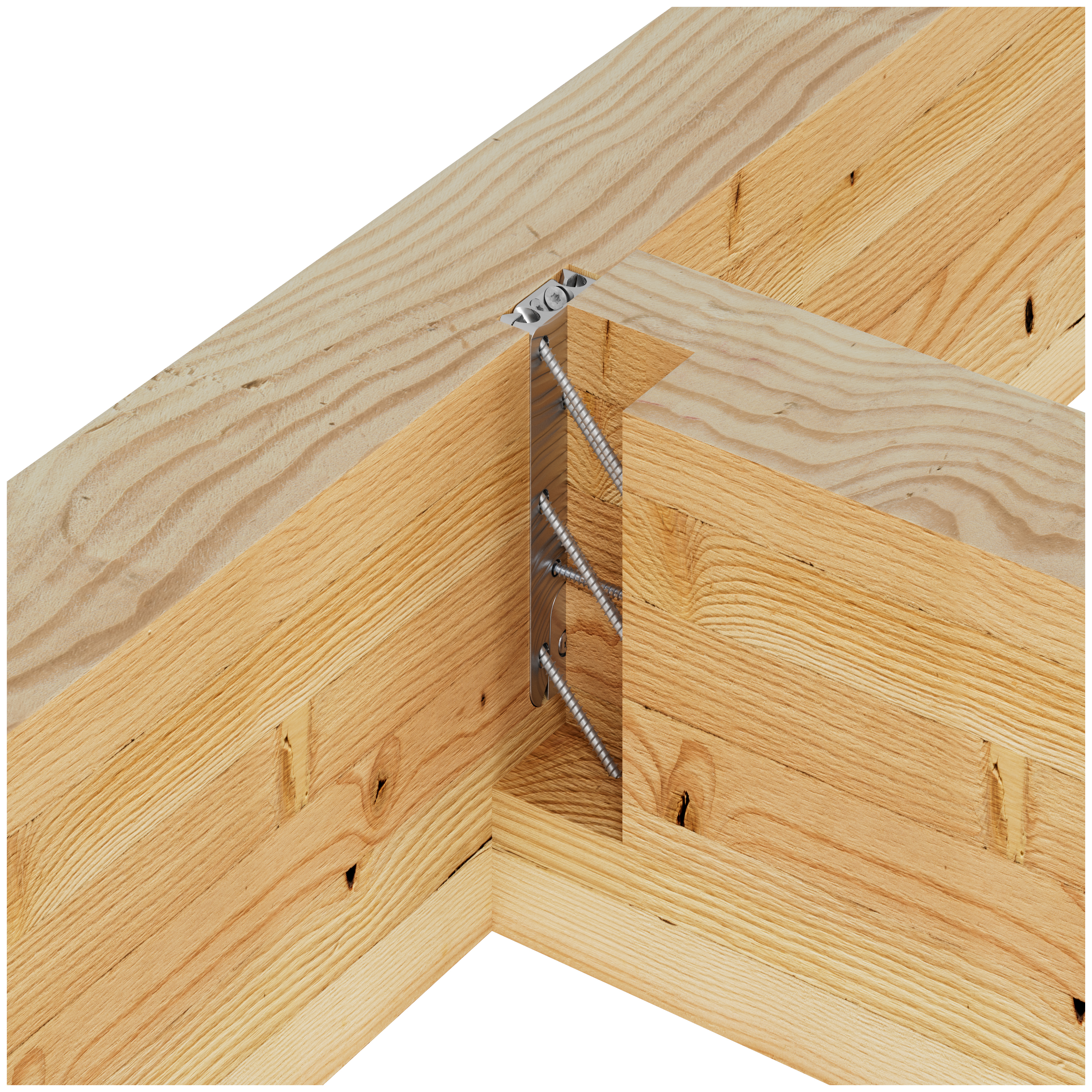

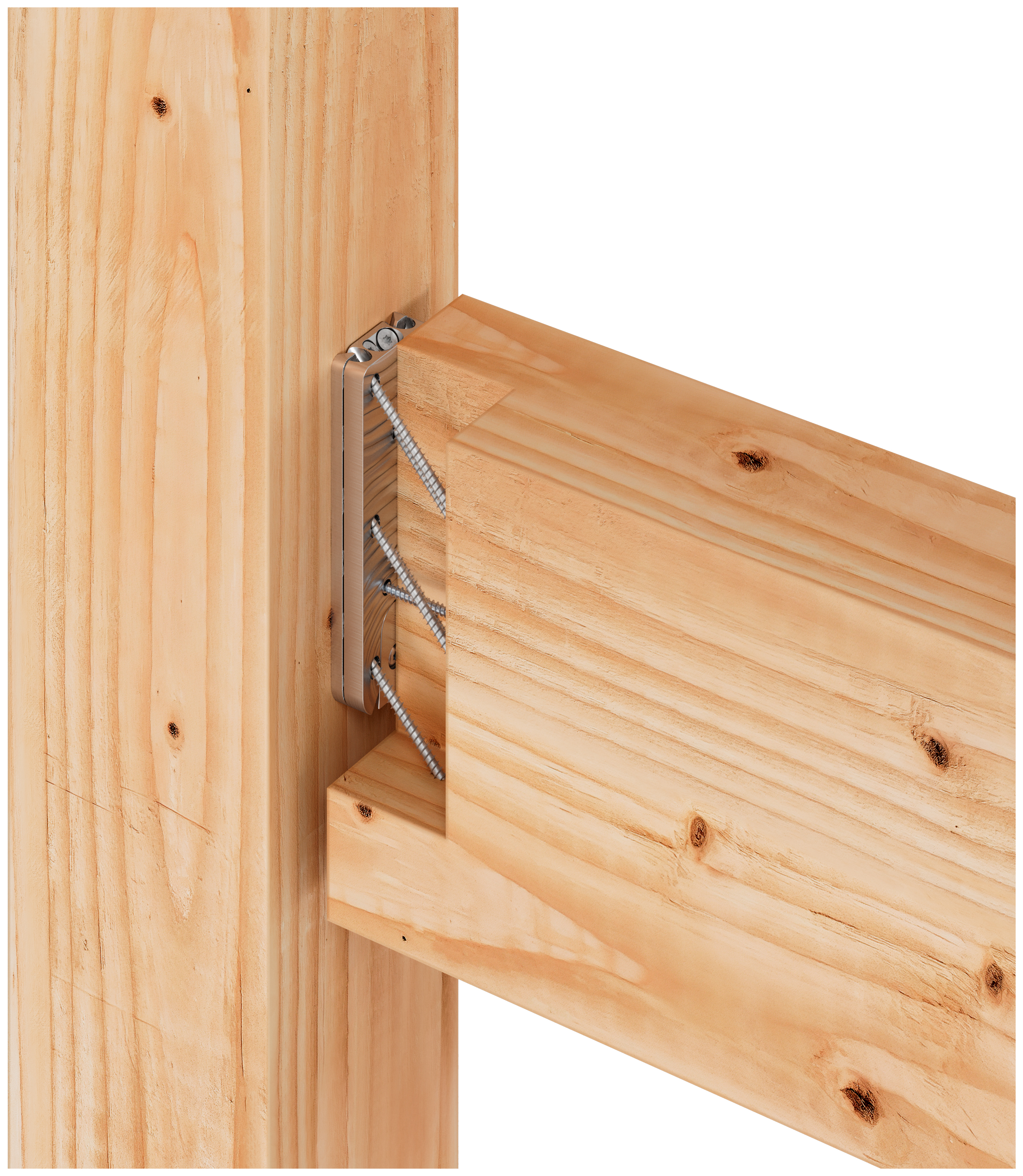

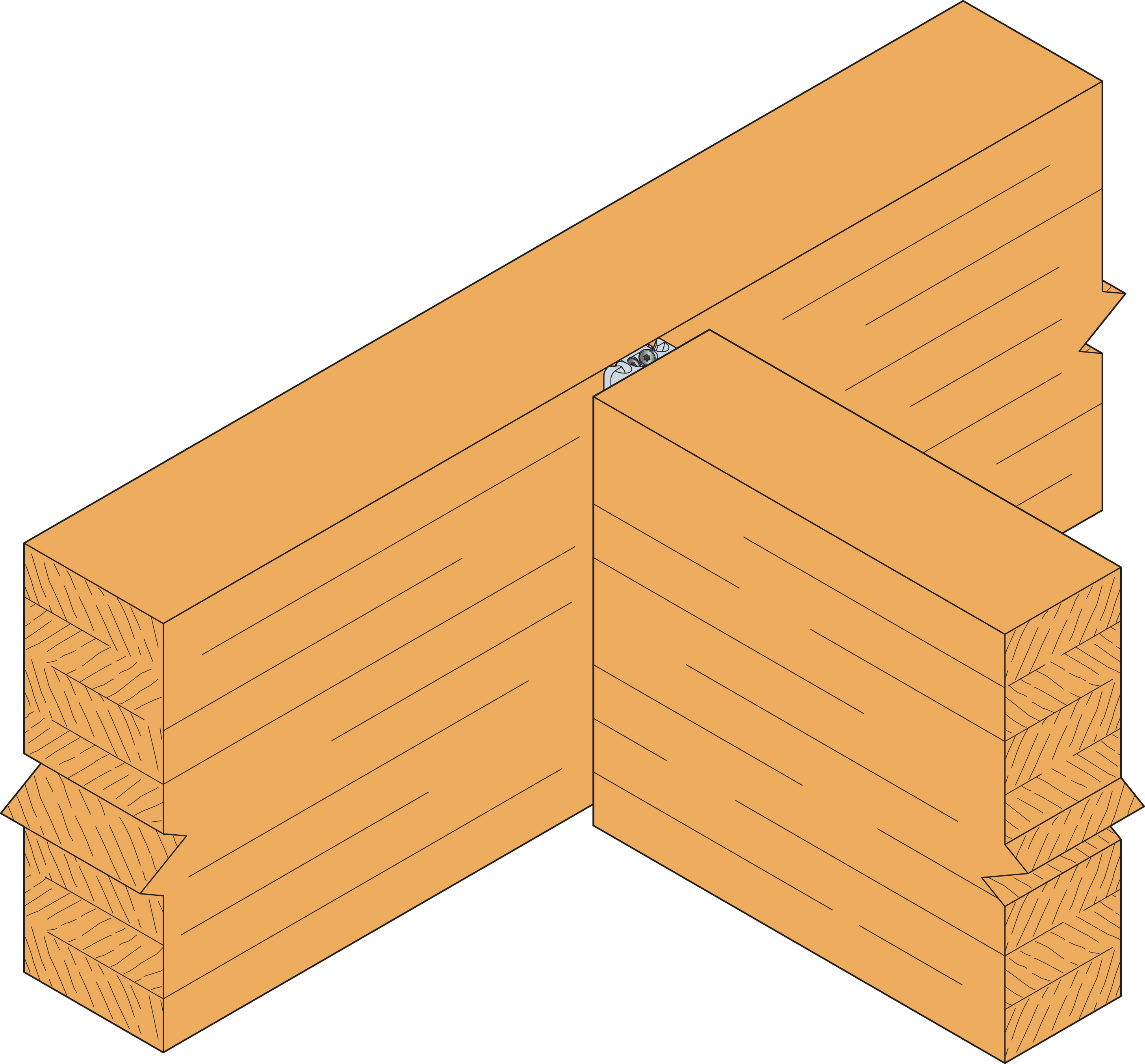

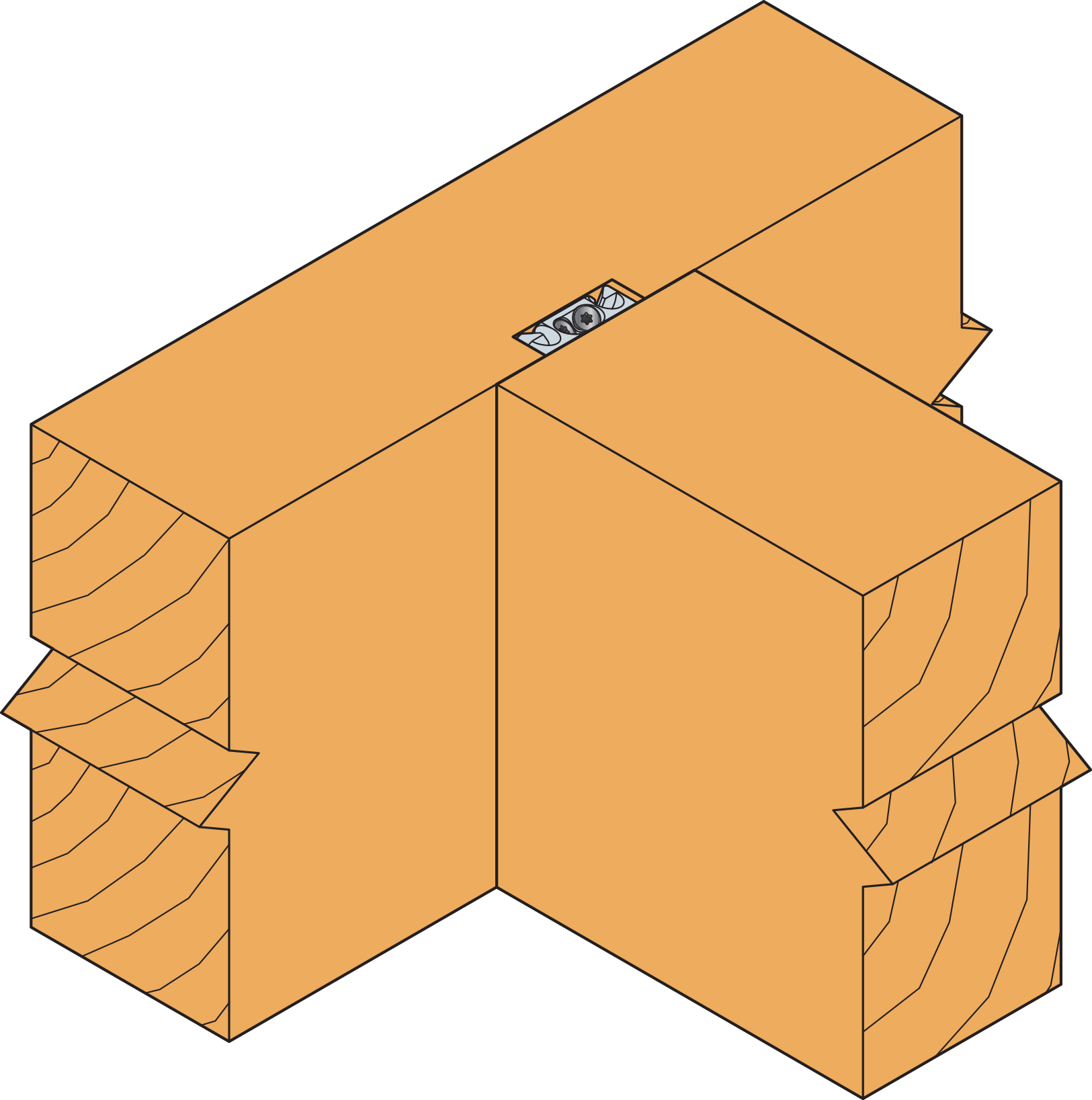

Træ-til-træ samling som en del af en- eller fler-etages byggeprojekter

Montering

Montering af EGCM beslag gøres nemt ved at bruge en skabelon.

Sporet kan fræses ved hjælp af en Ø16 mm fræser med Ø30 mm fræsering.

For mere information om installation af EGCM-beslaget, se instruktionerne til TPEGCM-skabelonen.

FORSIGTIG: EGCM bør ikke bruges til en samling med hældning.

Teknisk data

Dimensioner

Dimensioner


Art. nr.	Dimensioner, bjælke [mm]				Dimensioner, hovedbjælke [mm]	Dimensioner [mm]			Huller, HB [mm]	Huller, SB [mm]	Vægt [kg]
	Bredde	Højde [mm]			Søjlebredde	A	B	t	Ø6.5	Ø6.5
	Min	β=0°		-15°<β<90°	Min
	Min	Min	Maks	-15°<β<90°	Min
EGCM90	75	*	*	*	125	90	50	16	6	7	0.17
EGCM150	75	*	*	*	125	150	50	16	11	12	0.28
EGCM210	75	*	*	*	125	210	50	16	18	15	0.4
EGCM270	75	*	*	*	125	270	50	16	21	18	0.52

* Afhængig af valgt CSFT skruelængde

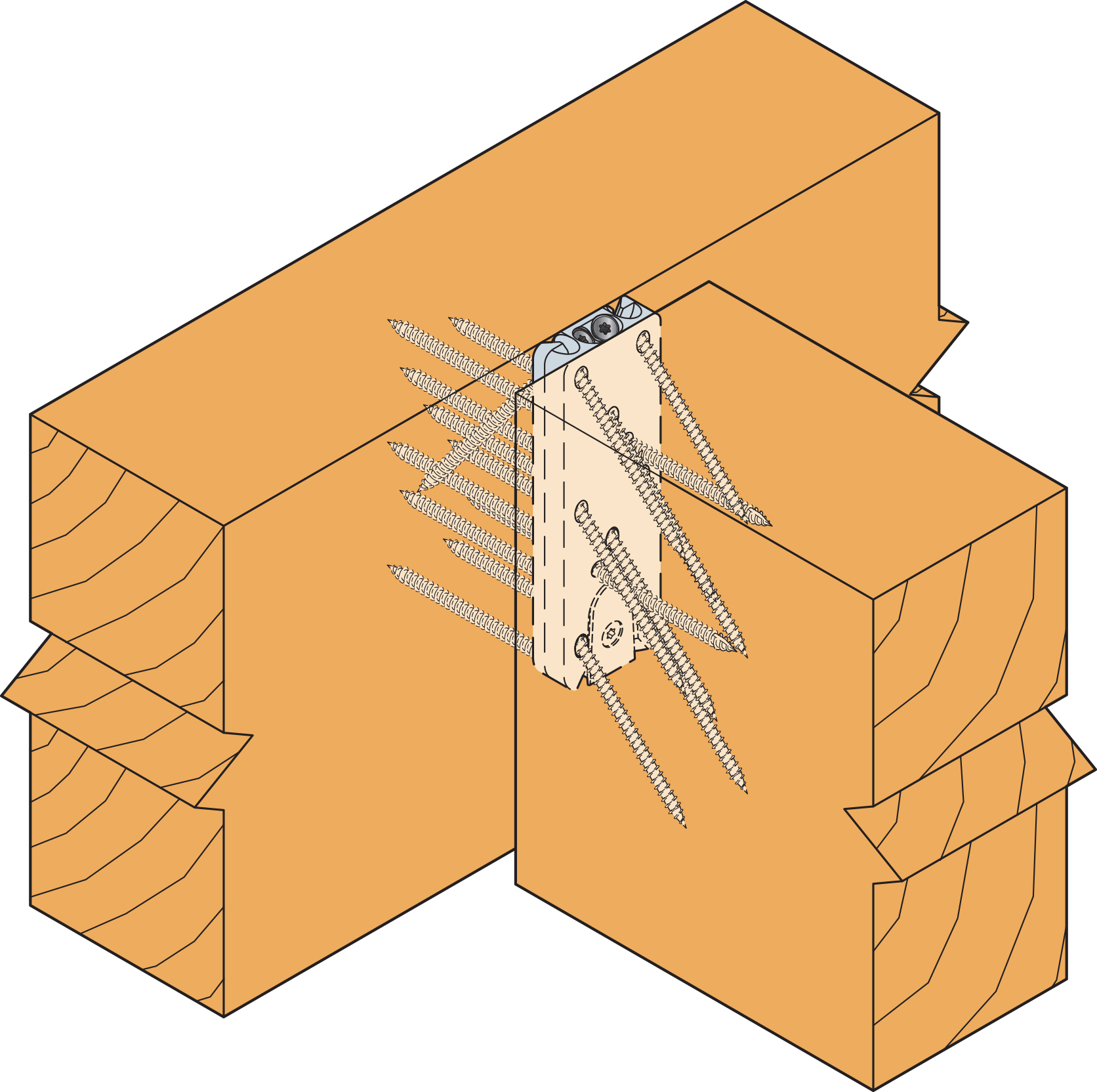

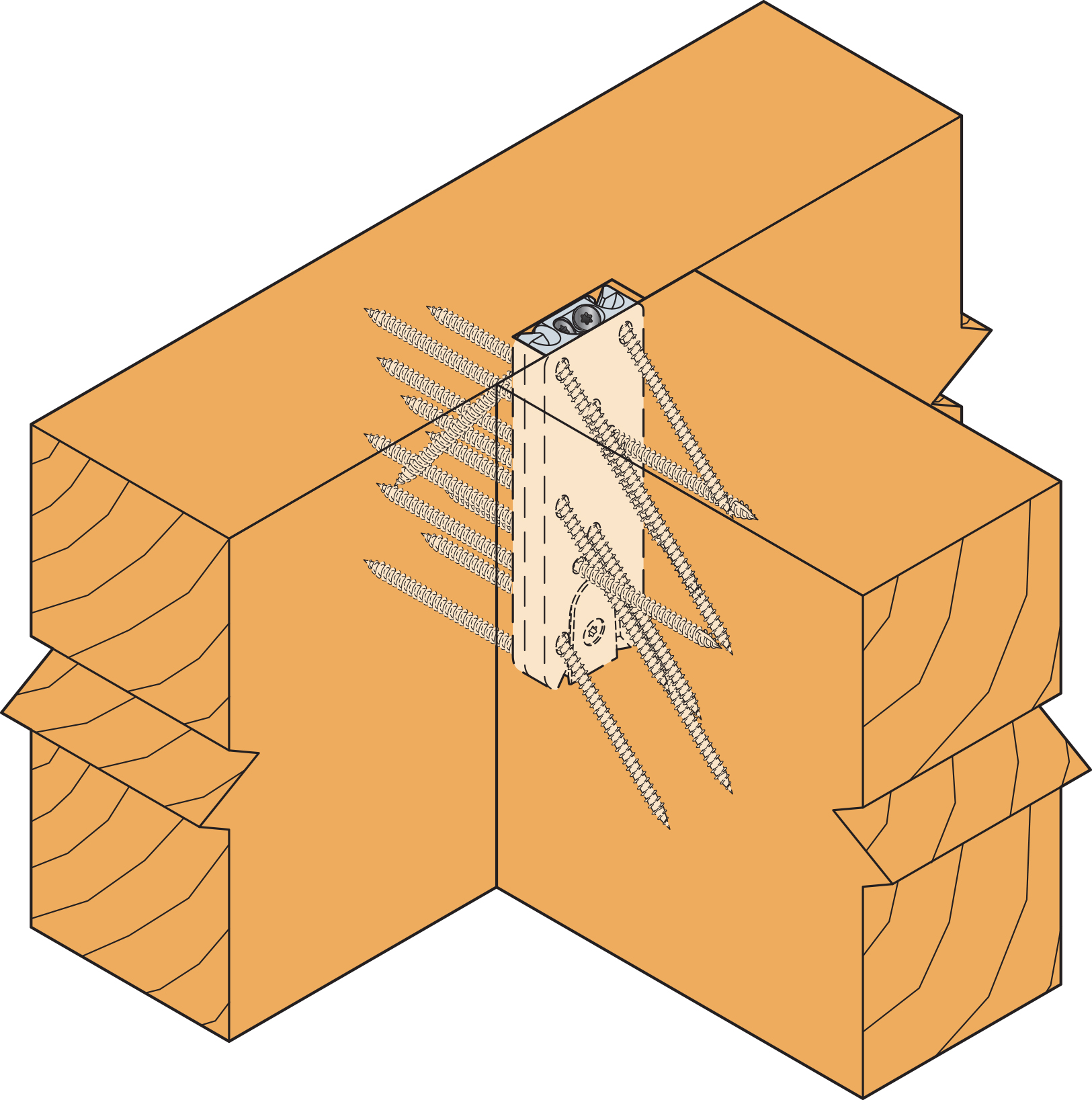

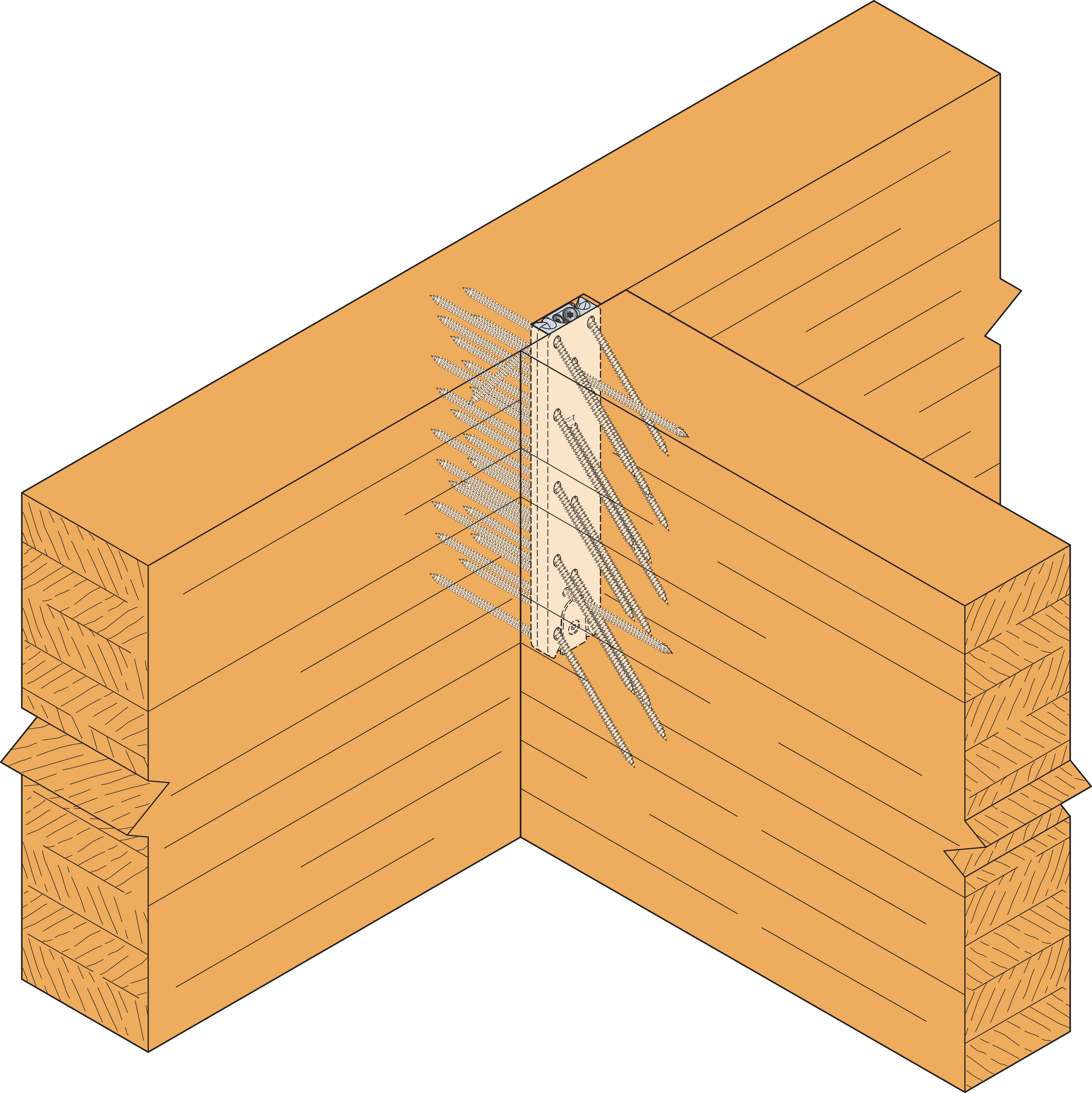

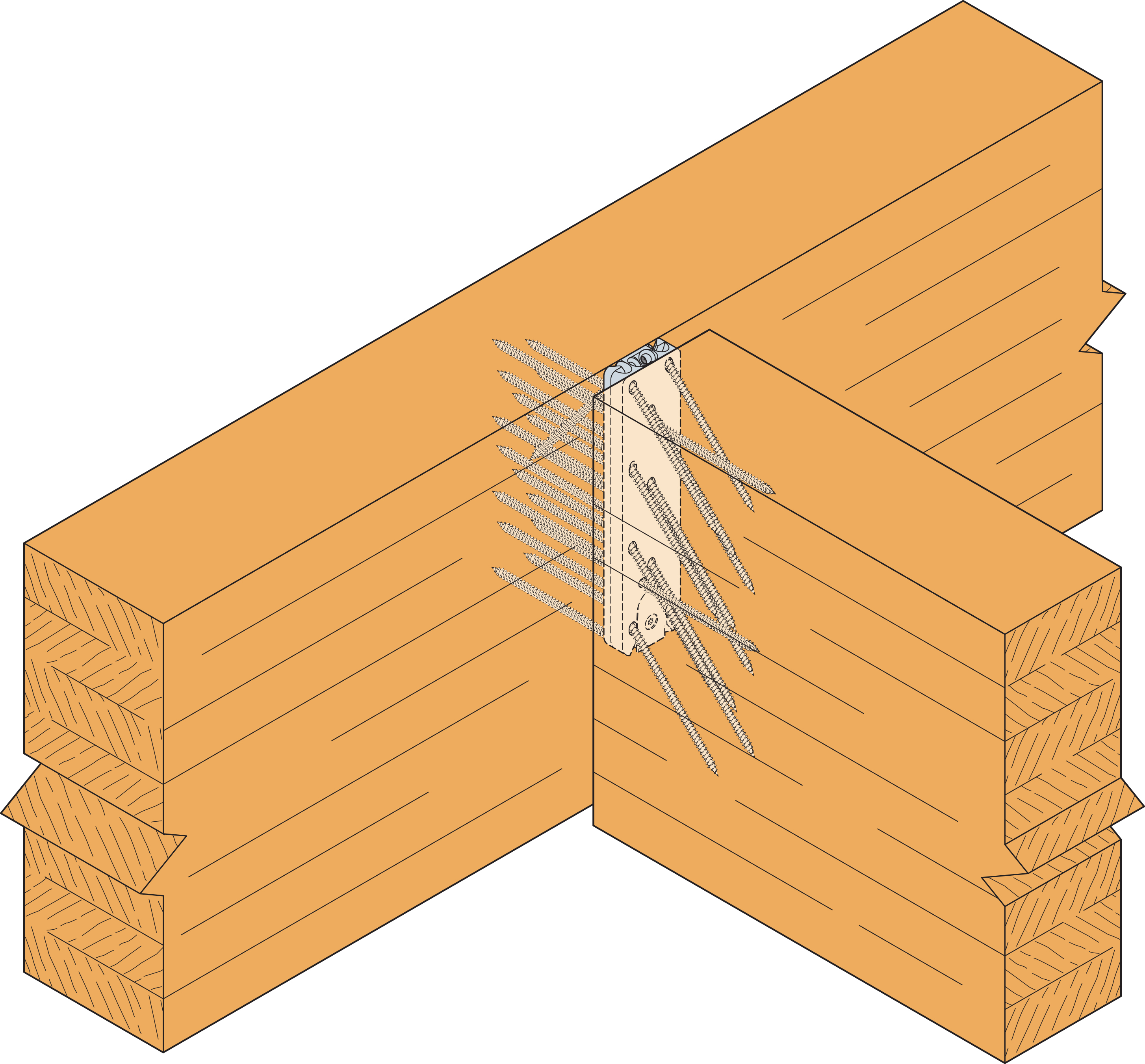

Karakteristisk bæreevne - Træbjælke til træbjælke


Art. nr.	Karakteristisk bæreevne - træbjælke til træbjælke
	Antal skruer		Karakteristisk bæreevne - C24 træ [kN]
	Hovedbjælke	Sekundærbjælke	CSFT6.0x85						CSFT6.0x110

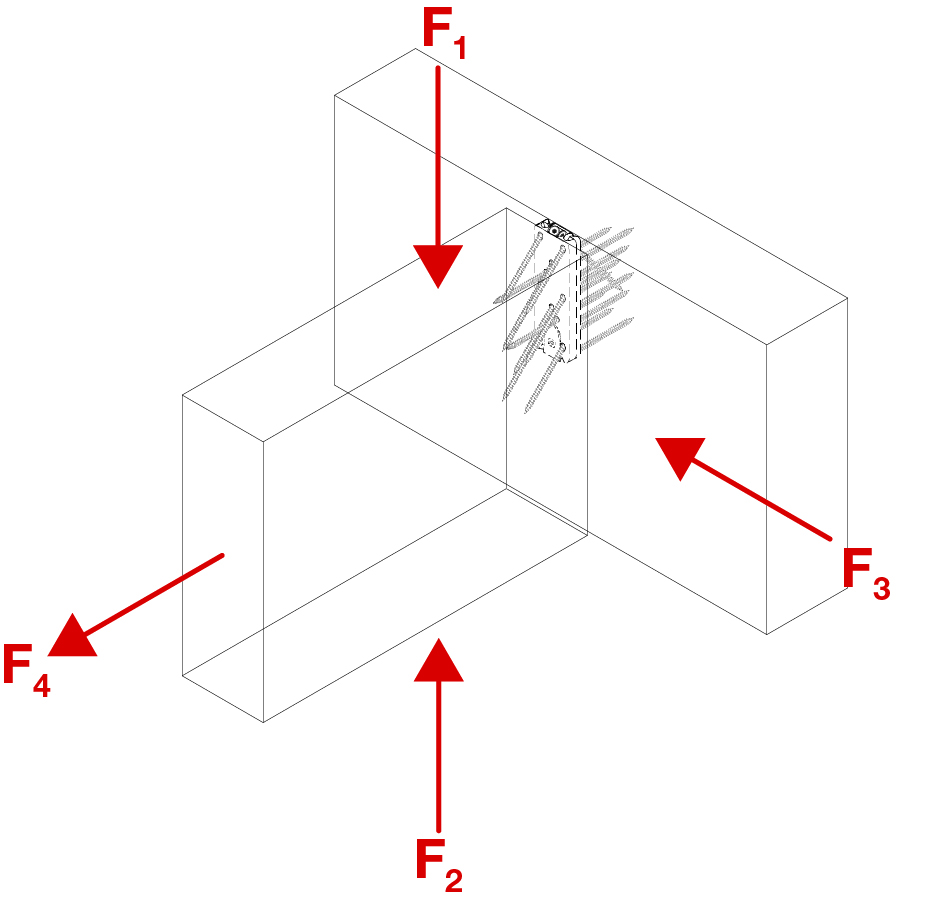

			Højde af sekundærbjælke [mm]		R_1,k	R_2,k	R_3,k	R_4,k	Højde af sekundærbjælke [mm]		R_1,k	R_2,k	R_3,k	R_4,k
			Min	Max	R_1,k	R_2,k	R_3,k	R_4,k	Min	Max	R_1,k	R_2,k	R_3,k	R_4,k
EGCM90	6	5 (7)	135	180	14.2	6.5	12.7	8.6	150	210	18.3	8.7	14	9.6
EGCM150	11	10 (12)	195	270	27.8	6.5	23.7	16.7	210	350	35.6	8.7	25.9	18.7
EGCM210	16	13 (15)	255	360	35.6	6.5	28.6	22.3	270	390	46	8.7	31.4	24.9
EGCM270	21	16 (18)	315	450	43.2	6.5	33	27.7	330	480	56.2	8.7	36.4	31

Antallet af skruer er det totale antal fra sekundærbjælken plus skruerne til opadrettet last.

Karakteristisk bæreevne - træbjælke til træbjælke


Art. nr.	Karakteristisk bæreevne - træbjælke til træsøjle
	Antal fastgørelseselementer		Karakteristisk bæreevne - C24 træ [kN]
	Hovedbjælke	Sekundærbjælke	CSFT6.0x85						CSFT6.0x110
			Højde af sekundærbjælke [mm]		R_1,k	R_2,k	R_3,k	R_4,k	Højde af sekundærbjælke [mm]		R_1,k	R_2,k	R_3,k	R_4,k
			Min	Max	R_1,k	R_2,k	R_3,k	R_4,k	Min	Max	R_1,k	R_2,k	R_3,k	R_4,k
EGCM90	6	5 (7)	135	180	14.2	6.5	12.7	8.6	150	210	18.3	8.7	14	9.6
EGCM150	11	10 (12)	195	270	27.8	6.5	23.7	16.7	210	350	31.6	8.7	25.9	18.7
EGCM210	16	13 (15)	255	360	35.6	6.5	28.6	22.3	270	390	41.1	8.7	31.4	24.9
EGCM270	21	16 (18)	315	450	43.2	6.5	33	27.7	330	480	56.2	8.7	36.4	31

The quantities in brackets are the quantities of fixings in the supported beam plus the screws to prevent lifting.

The top screws going from the joist par to the header must be installed to block the uplift.

Karakteristiske bæreevne - Træbjælke til vægplade

Art. nr.	Karakteristisk bæreevne - Træbjælke til vægplade
	Udsømning				Karakteristisk bæreevne - C24 træ [kN]
	Hovedbjælke [mm]		Sekundærbjælke		CSFT6.0x85						CSFT6.0x110
	Type	Antal	Antal	Type	Højde af sekundærbjælke [mm]		R_1,k	R_2,k	R_3,k	R_4,k	Højde af sekundærbjælke [mm]		R_1,k	R_2,k	R_3,k	R_4,k
	Type	Antal	Antal	Type	Min	Max	R_1,k	R_2,k	R_3,k	R_4,k	Max	Min	R_1,k	R_2,k	R_3,k	R_4,k
EGCM90	TTUFS5,0x50	6	CSFT	5 (7)	135	180	14.2	6.5	4	8.6	150	210	15.2	8.7	4	9.6
EGCM150	TTUFS5,0x50	11	CSFT	10 (12)	195	270	27.8	6.5	7.3	16.7	210	350	27.9	8.7	7.3	18.7
EGCM210	TTUFS5,0x50	16	CSFT	13 (15)	255	360	35.6	6.5	10.6	22.3	270	390	40.6	8.7	10.6	24.9
EGCM270	TTUFS5,0x50	21	CSFT	16 (18)	315	450	43.2	6.5	13.9	27.7	330	480	53.3	8.7	13.9	31

The quantities in brackets are the quantities of fixings in the supported beam plus the screws to prevent lifting.

The top screws going from the joist par to the header must be installed to block the uplift.

CHARAKTERISTISCHE TRAGFÄHIGKEITEN - HOLZBALKEN AN HOLZBALKEN

Art. nr.	Karakteristisk bæreevne - træbjælke til træbjælke
	Antal skruer		Karakteristisk bæreevne - C24 træ [kN]
	Hovedbjælke	Sekundærbjælke	CSFT6.0x85						CSFT6.0x110
			Højde af sekundærbjælke [mm]		R_1,k	R_2,k	R_3,k	R_4,k	Højde af sekundærbjælke [mm]		R_1,k	R_2,k	R_3,k	R_4,k
			Min	Max	R_1,k	R_2,k	R_3,k	R_4,k	Min	Max	R_1,k	R_2,k	R_3,k	R_4,k
EGCM90	6	5 (7)	135	180	14.2	6.5	*	8.6	150	210	18.3	8.7	*	9.6
EGCM150	11	10 (12)	195	270	27.8	6.5	*	16.7	210	350	31.6	8.7	*	18.2 / kmod
EGCM210	16	13 (15)	255	360	35.6	6.5	*	18.2 / kmod	270	390	41.1	8.7	*	18.2 / kmod
EGCM270	21	16 (18)	315	450	43.2	6.5	*	18.2 / kmod	330	480	56.2	8.7	*	18.2 / kmod

Die Zahlen in Klammern entsprechen der Anzahl der Befestigungen im Nebenträger, einschließlich der Schrauben für abhebende Lasten.

Zur Aufnahme abhebender Lasten, lassen sich vom Nebenträger aus, zwei Vollgewindeschrauben durch den Verbinder in den Hauptträger einbringen.

*) Lastwerte R_3,k - siehe nachfolgende Tabelle, da hier der gewählte Holzquerschnitt erheblichen Einfluss nimmt:

Artikel	Verbindungsmittel	Charakteristische Werte der Tragfähigkeit R_3,k [kN]
		bei Mindestabmessungen des Nebenträgers [mm]					des Verbinders - Holzquerschnitte bleiben unberücksichtigt
		Höhe	Breite
			80	100	120	140
EGCM90	CSFT 6x85	140	3,4	4,4	5,2	-	12,7
		180	4,4	5,6	6,7	-
EGCM150	CSFT 6x85	200	4,9	6,2	7,5	-	23,7
		280	6,9	8,7	10,5	-
EGCM210	CSFT 6x85	260	-	12,4	13,8	15,2	28,6
		360	-	17,2	19,1	21,0
EGCM270	CSFT 6x85	320	-	15,3	17,0	18,6	33,0
		460	-	21,9	24,4	26,8
